概述

Node-RED 是一個強大的可視化編程工具，特別適合物聯網開發。即使你沒有編程經驗，也可以通過簡單的拖放操作，快速搭建各種 IoT 應用。本指南法則將幫助你掌握 Node-RED 的基本使用方法，讓你零代碼玩轉物聯網。

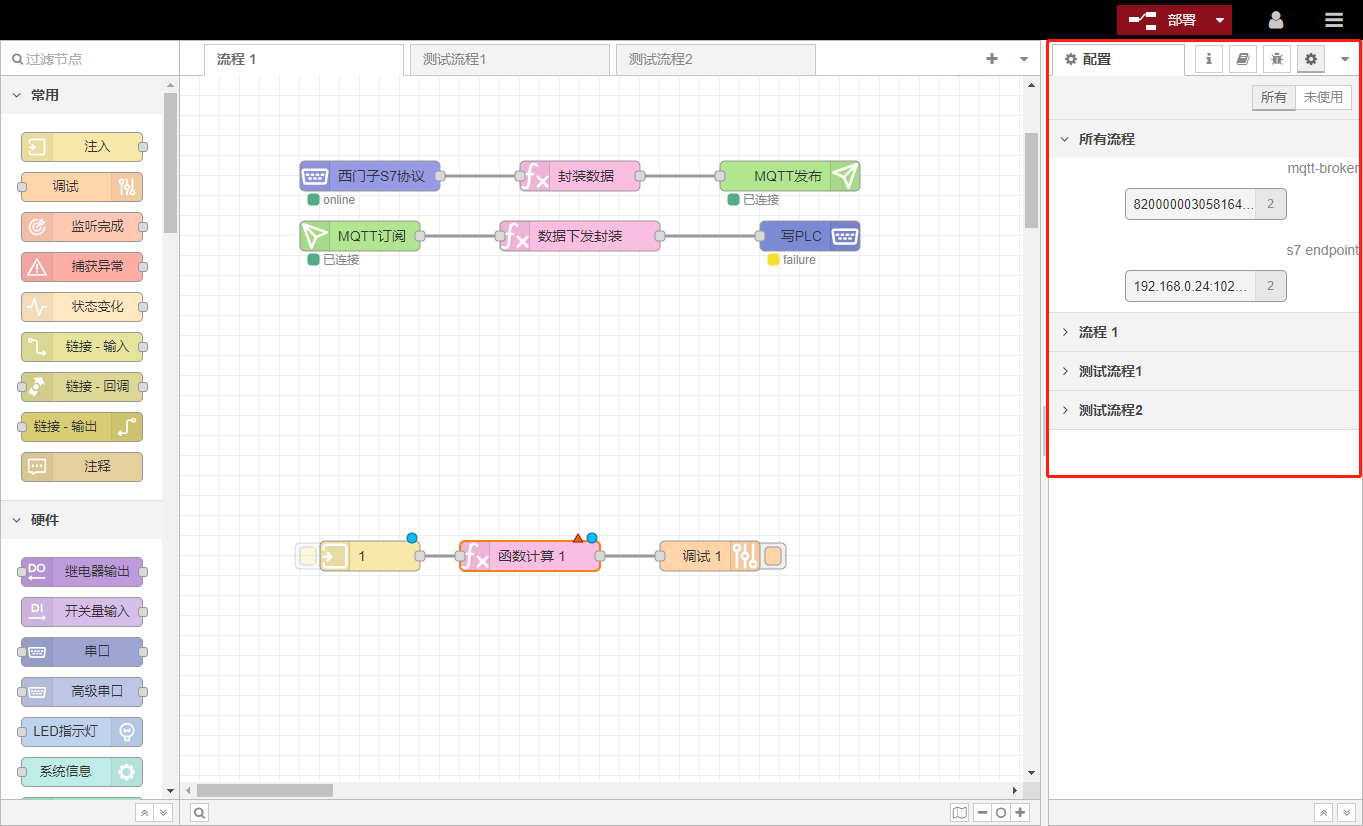

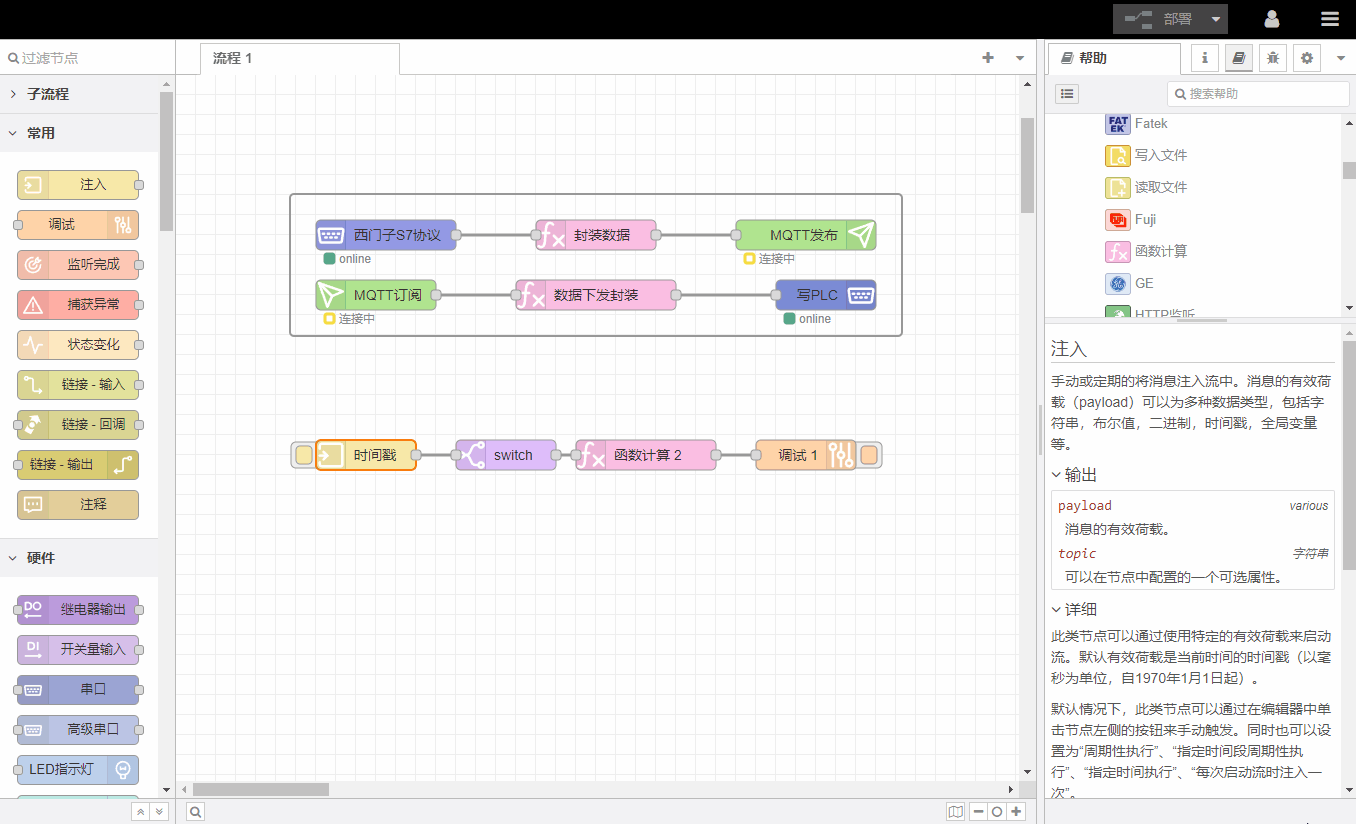

打開 Node-RED 的可視化編程界面，會看見如下界面：

菜單欄：頂部的菜單欄，包含部署按鈕以及主菜單（流程導入導出在菜單欄）

節點庫：提供各種封裝好功能的節點，供使用者調用

工作區：將節點拖入工作區，連線代表數據交互，即可實現自由編程

調試區：分為5個頁面，分別是：信息窗口/幫助文檔/日志窗口/配置節點/全局變量

菜單欄

1. 部署

流程開發完成后，僅存在于工作區，并沒有部署到網關上因此也就不會執行。要想執行流程，必須在流程完成后，點擊部署按鈕，將流程保存在網關內

2. 菜單

菜單欄常用功能為導入導出。流程的實際存儲載體是一個json文件，流程完成后，可以通過導出功能將流程備份。同理，如果需要在一個新網關上部署已經完成的流程，可以使用導入功能。

節點庫

節點庫中包含了所有已經安裝并可以直接使用的節點

節點庫按照功能分類，依次為：常用節點、硬件節點、功能節點、網絡節點、序列節點、存儲節點、高級節點、PLC節點。后續章節會依次介紹各個節點的具體功能和使用方法

節點通過連線組成流程，因此節點是流程的基本元素也是核心元素。是否熟練掌握每個節點的功能決定了開發流程的效率。同樣的需求，不同的人使用不同的節點都能實現，沒有固定的方案。我們的使命就是不斷開發新的節點，不斷提升你的工作效率

工作區

1. 流程

流程即為實現你需求的程序，因節點連線的過程就是數據傳遞的過程，過程似水流故而稱作流程。流程就是節點和線的組合。流程沒有特定指向，可以把實現一個小的功能點的程序叫做流程，也可以把整個項目工程叫做流程。為了方便管理，工作區可以創建多個選項卡（流程頁），可以為單個選項卡重命名方便記憶管理

使能/失能/刪除流程，雙擊流程選項卡，在對話框的左下角有個有效按鈕，可以控制使能或者失能該流程。如果選擇失能，在部署時流程無效。在對話框左上角有個刪除按鈕，可以刪除該流程

2. 節點

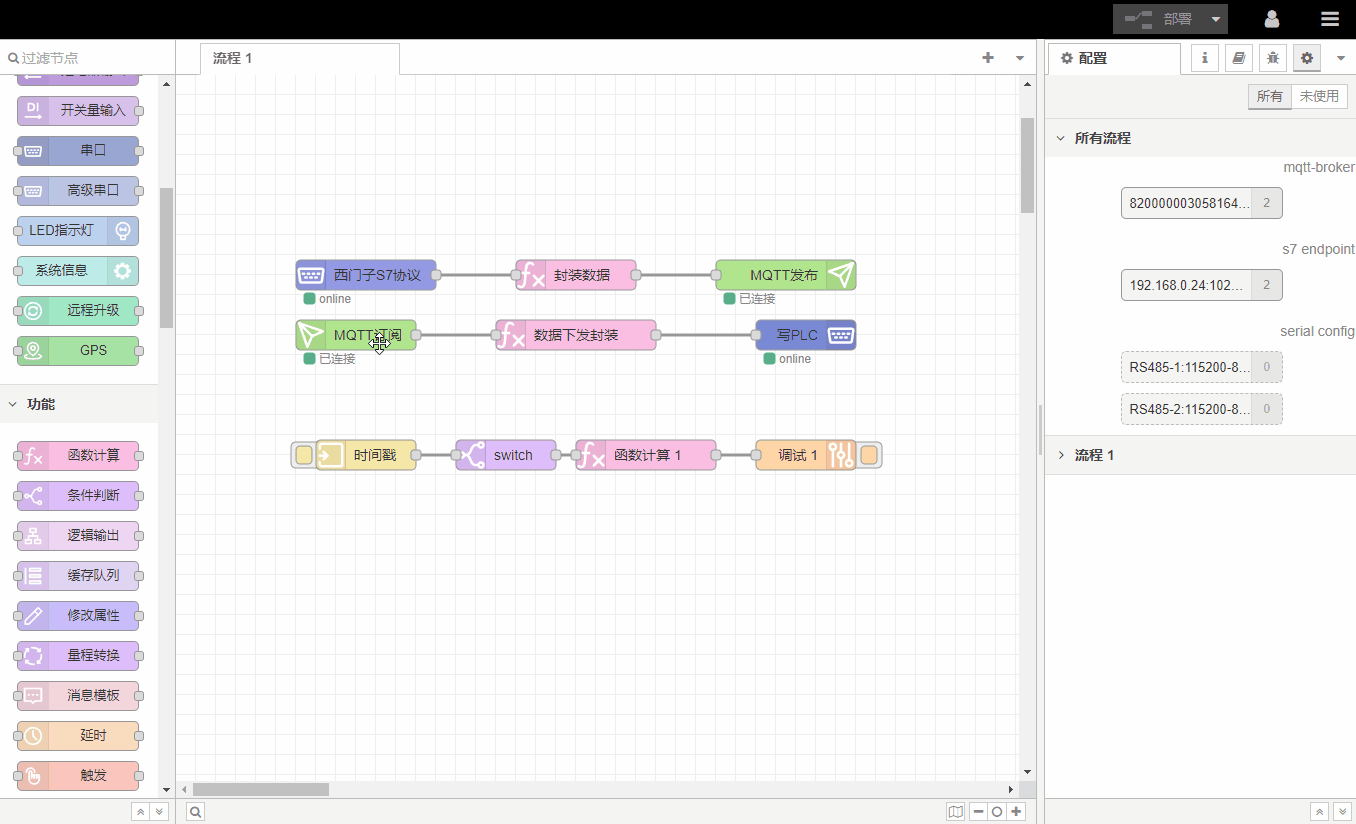

節點通過連線連接在一起。一個節點可以有多個輸入端口和多個輸出端口（除個別節點外，輸入輸出端口數量都是預先定義好的不可修改）。鼠標懸停在端口時，端口會顯示一個標簽，你也可以自己定義端口的標簽，方便記憶，如圖所示：

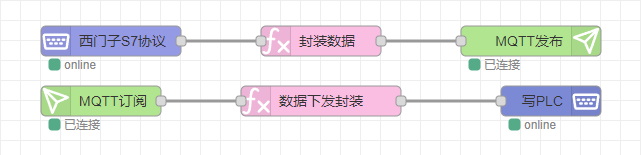

有些節點在下方會顯示一個狀態欄，用來表明節點的運行狀態，比如MQTT節點的狀態欄表示MQTT的連接狀態：

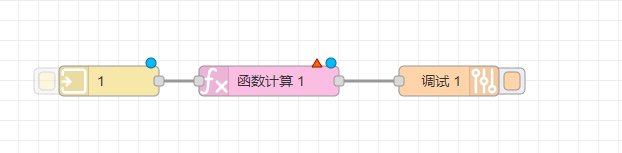

如果節點有任何未部署的修改，會在其右上方顯示一個藍色的圓點，如果配置有錯誤，會顯示一個紅色的三角形：

配置節點是一種特殊類型的節點，它可以被其他的常規節點共享使用其配置。例如，MQTT發布節點和MQTT訂閱節點都可以使用同一個MQTT配置節點來表示使用的是同一個MQTT連接。網關目前已知的配置節點有：串口配置節點、MQTT配置節點、PLC配置節點，配置節點在工作區不可見，可以在調試區查看目前流程

3. 連線

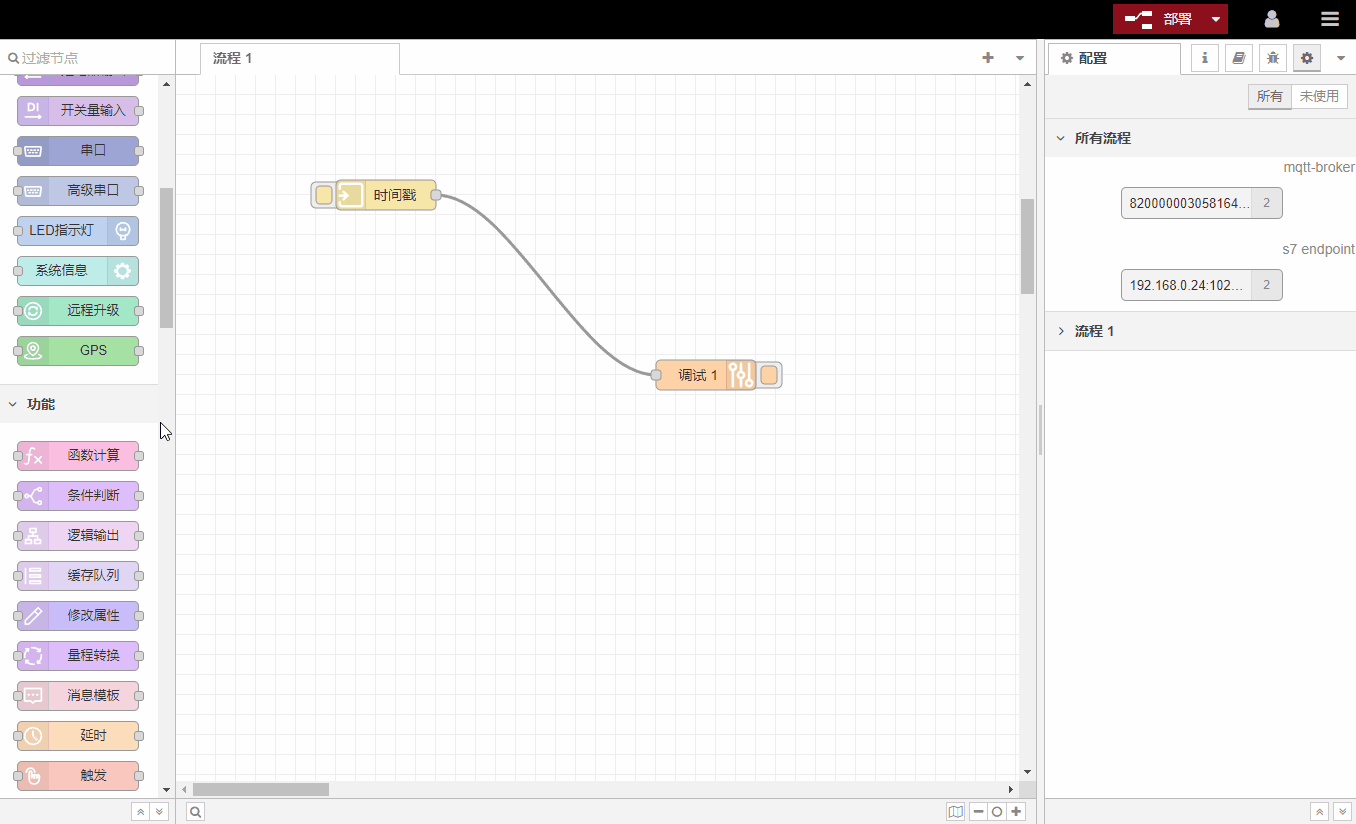

如果將同時具備輸入和輸出端口的節點拖過一根連線的中心，已有連線會變成虛線，此時松開節點，改節點將會自動插入到原流程中

選中連線，按下Delete鍵刪除連線

4. 創建組

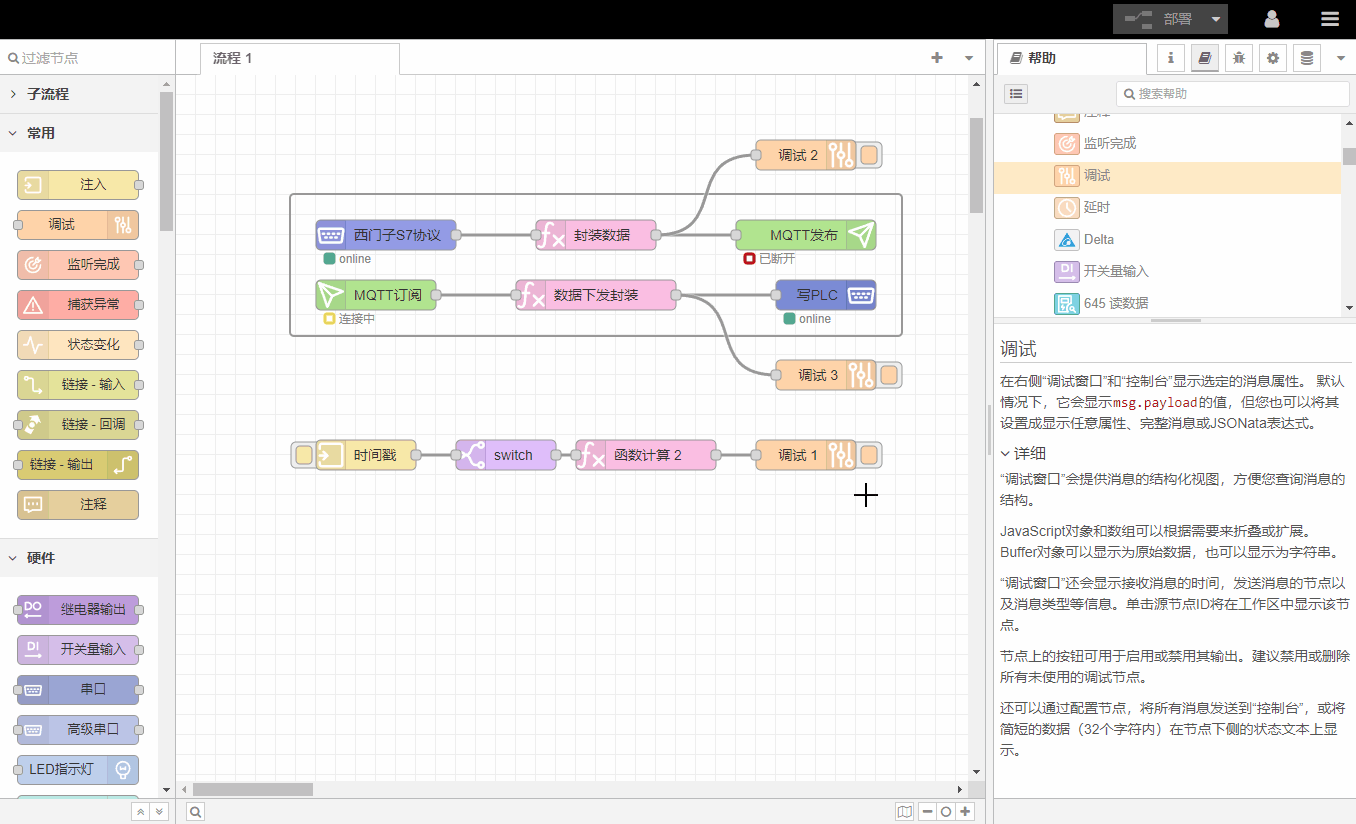

可以將連接在一起的節點形成一個組，然后再工作區中將他們作為單個對象進行移動或復制

5. 子流程

一些節點的集合可以折疊成單個節點，在工作區使用，該折疊后的節點稱為子流程

子流程可以降低流程的視覺復雜度，或者把常用的一些節點組成可重復使用的流

6. 導入導出

所有的流程支持以json格式導入導出，方便與其他人分享做好的流程

導入：支持以下方法導入流程

          直接復制JSON數據

          上傳JSON文件

          瀏覽已預裝在網關內的流程

導出：支持以下方法導出流程

          生成JSON格式數據流

          將其保存為JSON文件

          將其保存在網關內（不建議）

調試區

1. 信息窗口

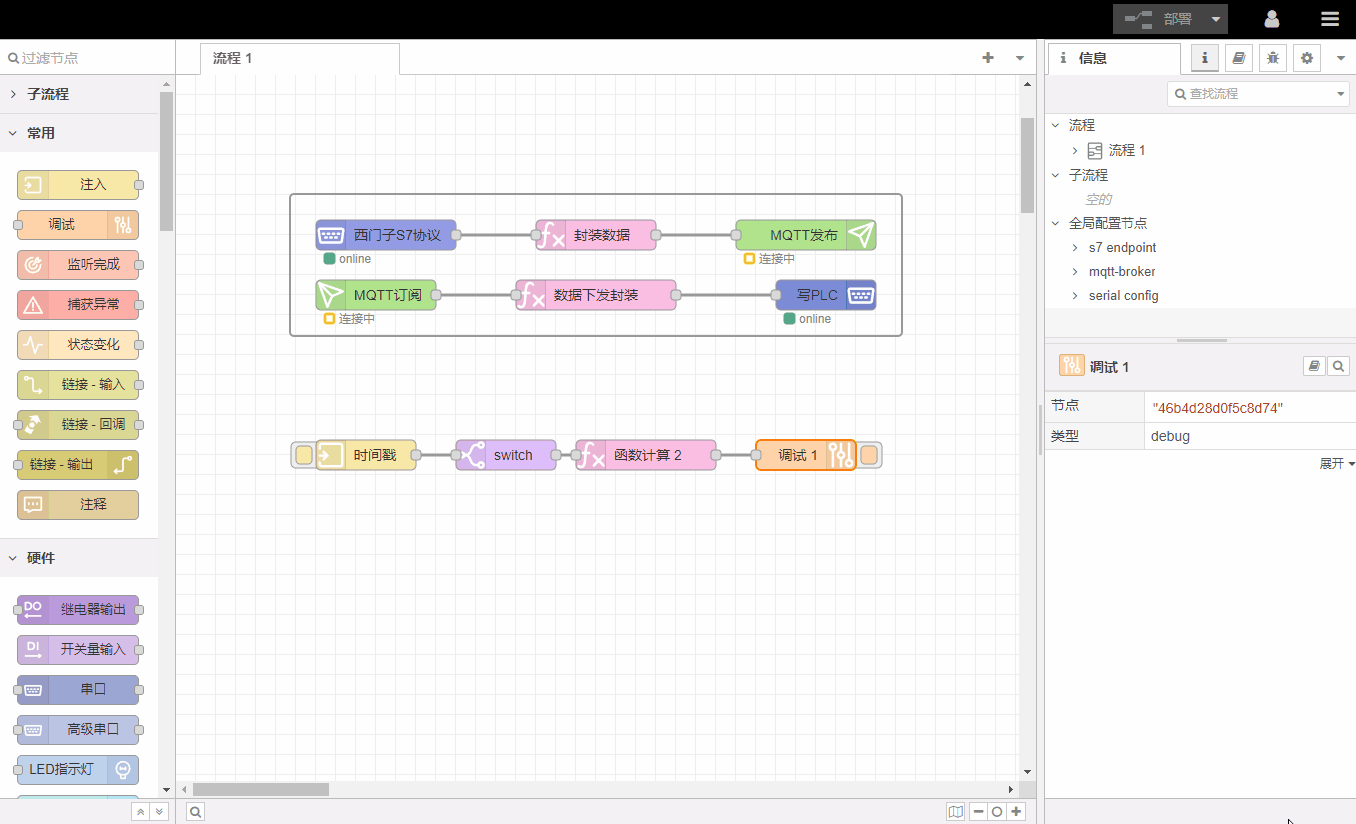

信息窗口顯示了有關流程或節點的信息，包括所有流程和節點的大綱視圖，以及當前選擇內容的詳細信息

2. 幫助文檔

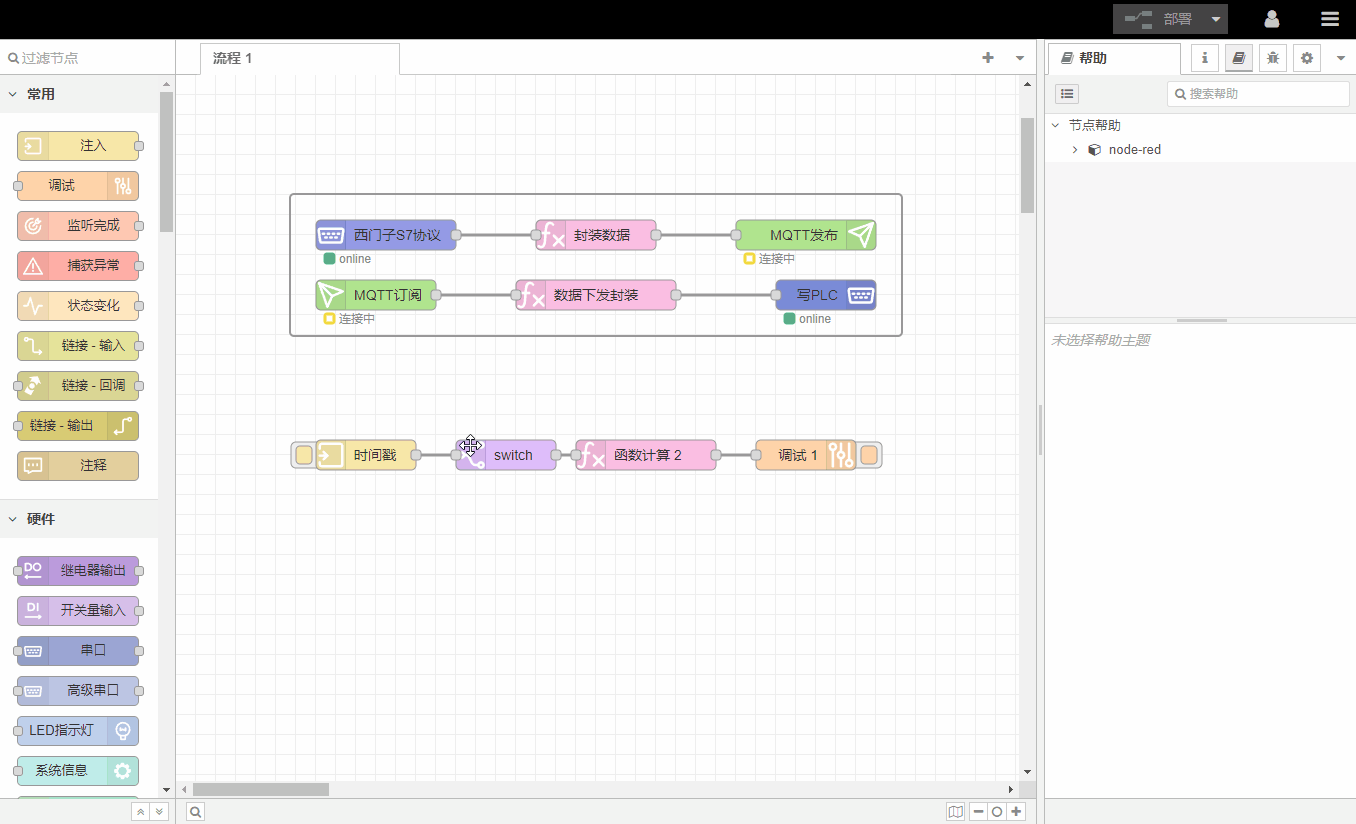

幫助文檔窗口提供了當前選中節點的使用說明，可請仔細閱讀

3. 日志窗口

日志窗口顯示調試節點收到的所有信息，方便調試及定位問題

4. 配置節點

配置節點窗口顯示了當前流程存在的所有配置節點，未使用的配置節點以虛線顯示，選中后按Delete鍵可刪除配置節點

5. 全局變量

全局變量窗口可以查看當前使用的全局變量，手動點擊可以刷新最新值

結語

縱橫智控專注于將 Node-RED 與物聯網網關深度融合,打造了一款集可視化編程、強大硬件支持于一體的全新物聯網開發平臺。這款融合平臺擁有 Node-RED 豐富的節點庫和直觀的編程界面,讓零代碼開發成為可能。同時,網關提供的強大硬件資源和邊緣計算能力,充分釋放了 Node-RED 的編程優勢。使用者無需關注底層細節,即可輕松構建滿足各種物聯網應用需求的解決方案。我們致力于打造一站式的物聯網體驗,讓用戶輕松突破技術障礙,快速實現創意,開啟物聯網應用的無限可能。
