光耦合器（Optocoupler），簡稱光耦，是一種利用光信號傳遞電信號的元件。PC817是一款廣泛應用的光耦型號，因其簡單可靠的特性，廣泛應用于電源管理、電氣隔離和信號傳輸等領域。文章詳細分析PC817光耦的關鍵參數及其對電路性能的影響。

光耦工作原理

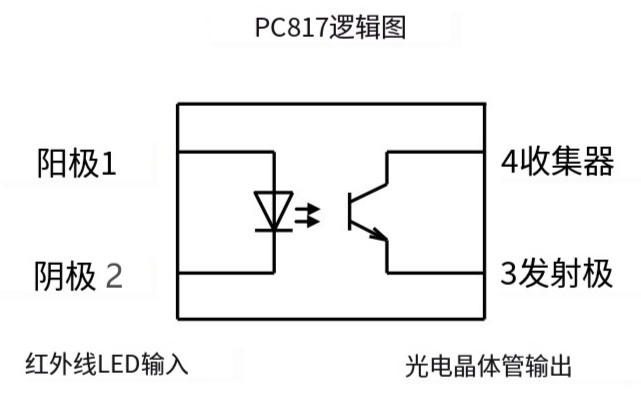

光耦合器的工作原理是利用內部的發光二極管（LED）和光敏晶體管進行信號傳輸。當輸入端的LED通電發光時，光敏晶體管接收到光信號并導通，從而實現輸入和輸出的電氣隔離。這種隔離能夠有效保護電路，防止高壓或噪聲對敏感電子元件的影響。

關鍵參數及其影響

1.電流傳輸比（CTR）

定義：電流傳輸比（Current Transfer Ratio, CTR）是輸出端電流與輸入端電流的比值，通常以百分比表示。

影響：CTR是評估光耦性能的重要指標。高CTR表示較小的輸入電流即可驅動較大的輸出電流，效率高。然而，CTR值過高或過低都會影響電路設計的穩定性。PC817的CTR范圍通常在50%到600%之間，不同批次的PC817可能存在CTR的差異，需要在設計時注意選型。

2.輸入電流（IF）和輸出電流（IC）

定義：輸入電流（IF）是驅動LED所需的電流，輸出電流（IC）是光敏晶體管的集電極電流。

影響：合適的輸入電流和輸出電流值對于光耦正常工作至關重要。過高的IF會導致LED過熱損壞，而過低的IF可能無法觸發光敏晶體管。PC817通常在20mA以下工作，設計時需要確保輸入電流不超過這一值，以避免損壞LED。

3.隔離電壓（VISO）

定義：隔離電壓（Isolation Voltage）是指光耦輸入端與輸出端之間能夠承受的最大電壓差。

影響：高隔離電壓能夠更好地保護電路，防止高壓竄入。PC817的隔離電壓通常為5000V RMS，適用于需要高電氣隔離的場合，如電源控制和工業控制系統。

4.響應時間

定義：響應時間是指光耦從接收到輸入信號到輸出端產生響應所需的時間。

影響：響應時間影響光耦在高頻應用中的性能。PC817的上升時間和下降時間分別約為3μs和5μs，適用于低速或中速信號傳輸。在高速應用中，可能需要選擇響應時間更快的光耦。

5.集電極-發射極電壓（VCEO）

定義：集電極-發射極電壓（Collector-Emitter Voltage, VCEO）是指光敏晶體管在截止?fàn)顟B(tài)下能夠承受的最大電壓。

影響：較高的VCEO值意味著光耦可以在更高電壓下工作，而不會損壞。PC817的VCEO通常為35V，適合大多數低壓控制電路。

應用實例分析

1.開關電源在開關電源中，PC817用于初級和次級之間的信號隔離。關鍵參數如CTR和隔離電壓直接影響電源的穩定性和安全性。高CTR確保次級控制信號能夠穩定傳輸，而高隔離電壓保護電路免受初級高壓干擾。

2.信號隔離在工業自動化系統中，PC817用于PLC（可編程邏輯控制器）和傳感器之間的信號隔離。低輸入電流和快速響應時間能夠有效提高系統的響應速度和穩定性。

3.電源管理在電源管理電路中，PC817用于實現控制電路和功率電路之間的隔離，防止高電壓對低電壓控制電路的影響。合適的VCEO值和隔離電壓確保光耦在高壓環境下的可靠運行。

設計注意事項

1.選型：根據實際應用選擇合適的CTR范圍和響應時間，確保光耦能夠滿足電路的性能要求。

2.散熱管理：設計中應考慮散熱管理，避免LED過熱損壞。可以通過增加散熱片或優化電路布局來改善散熱性能。

3.電流限制：設置合適的限流電阻，確保輸入電流在光耦額定范圍內，防止過流損壞LED。

結論

PC817光耦合器卓越的電氣隔離性能和廣泛的應用領域在電源管理、信號隔離和工業控制中發揮著重要作用。通過理解和合理利用PC817的關鍵參數，可以優化電路設計，提高系統的性能和可靠性。無論是在開關電源、信號隔離還是電源管理中，PC817都是一個值得信賴的選擇。
