AB PLC（Allen-Bradley Programmable Logic Controller），是羅克韋爾自動化旗下 Allen-Bradley 公司制造的一種可編程邏輯控制器。本文將帶領讀者一起實操，看看EG8200邊緣計算網關是如何快速采集AB PLC數據的。本文中適配的AB PLC是AB1769-L23-QB1B。

AB PLC 協議主要包括ControlNet 協議、DeviceNet 協議、EtherNet/IP 協議和Data Highway Plus 協議。EtherNet/IP 協議是基于以太網的工業控制網絡協議，具有實時控制、數據傳輸和網絡管理等功能。這里，我們就是用到AB EtherNet/IP 協議進行通信。

實操步驟：

1. 硬件連接

EtherNet/IP協議采用網口通信的方式，因此，保證網關的LAN口和AB PLC的IP在一個網段即可。

2. PLC通信參數

2.1. 以太網參數設置

由PLC工程師提供

3. 網關設置

3.1. PLC連接設置

首先進入EG8200邊緣計算網關編程界面，從左側拖入一個AllenBradley節點，雙擊打開設置頁面，根據PLC的網口參數填寫配置如下：

協議：選擇EtherNet/IP
地址：填寫PLC地址，本例為192.168.1.13
端口：填寫PLC連接端口，本例為44818
連接超時：2000
通訊超時：2000
?；顣r間：60000
Slot:0

3.2. 數據點位設置

在AllenBradley節點的參數列表內填寫要讀取的數據點，數據點填寫完成后，會按照設定的頻率自動讀取PLC的數據。

數據點一般PLC工程師會提供，拿到點位表后，按照網關要求的格式填寫數據點，具體對應關系可以參考這里。

本例程讀取XT,XT1地址的數據，在參數列表，依次填寫地址/名稱/數據類型/數據長度，定時2秒循環讀取，如圖所示：

3.3. 測試

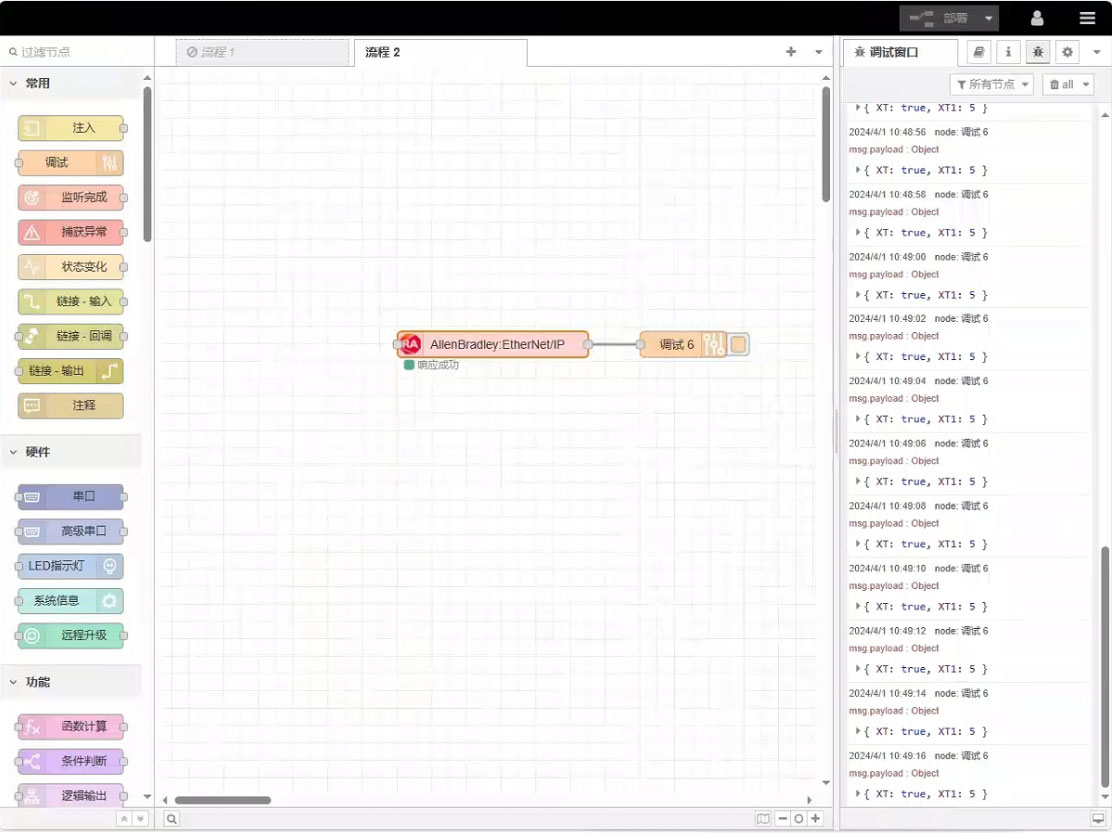

點擊部署，觀察每隔2秒會打印一條數據，觀察讀到的數據點結果為：XT:true,XT1:5。通信成功！

經過上面簡單幾步配置，我們實現了EG8200邊緣計算網關與AB PLC通信。這能方便用戶對AB PLC數據進行快速采集，幫助自動化應用的建設。如果你對上面的過程還有疑問，隨時歡迎咨詢縱橫智控?？v橫智控是您物聯網建設中的好伙伴，專業數采就找縱橫智控！
