虛擬串口可以讓電腦遠程接入網關串口連接的設備，用來調試運維網關串口所連接的串口設備。使用了虛擬串口技術后，可以幫助用戶遠程上傳下載PLC程序、遠程上傳下載觸摸屏程序（USB除外）、遠程運維服務器（SSH、Openwrt、路由器等等）、遠程調試串口傳感器。再也不愁山高路遠，刮風下雨了，只需聯網即可舒適辦公。我們快看看PLC網關是如何實現虛擬串口上下載程序的吧！

適用范圍

適配PLC：支持RS485、RS232串口通信的PLC

延伸：可以遠程調試網關串口連接的任何串口設備

實現原理

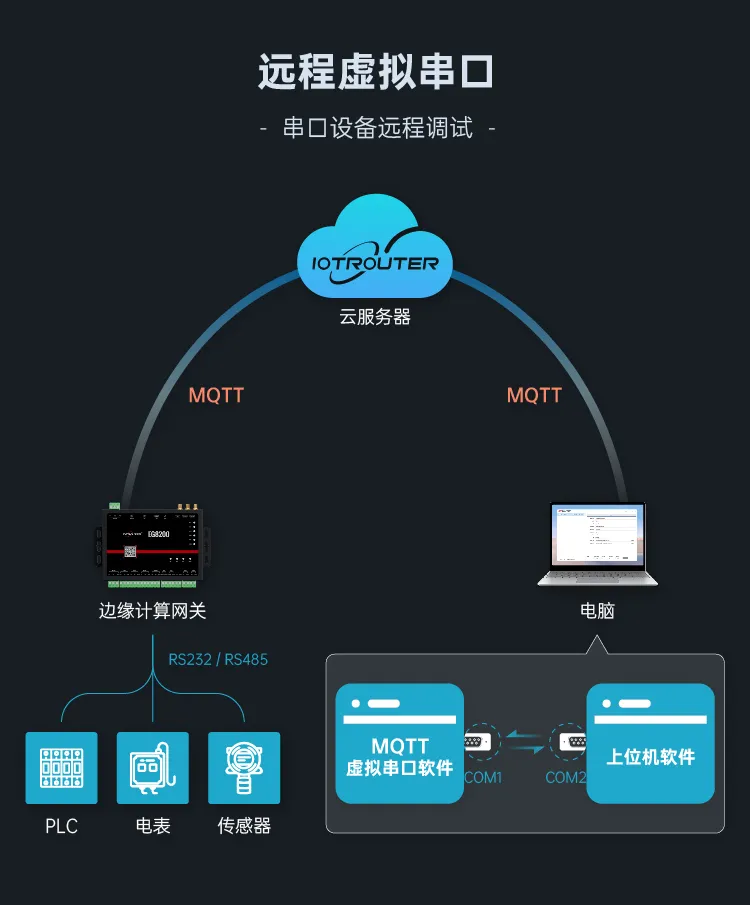

PLC連接網關的串口，網關的串口通過MQTT協議和服務器透傳；PC端運行MQTT虛擬串口軟件，MQTT虛擬串口軟件會綁定一個串口，該串口也通過MQTT協議和服務器透傳；網關的MQTT客戶端和MQTT虛擬串口軟件的客戶端互相訂閱發布主題，則可以實現，網關串口連接的PLC和MQTT虛擬串口軟件綁定的串口透傳。詳情參考下圖：此時，向虛擬串口發送數據就會通過網關的串口發給PLC，PLC發給網關的數據也會通過虛擬串口接收。

實現步驟

1. 硬件連接

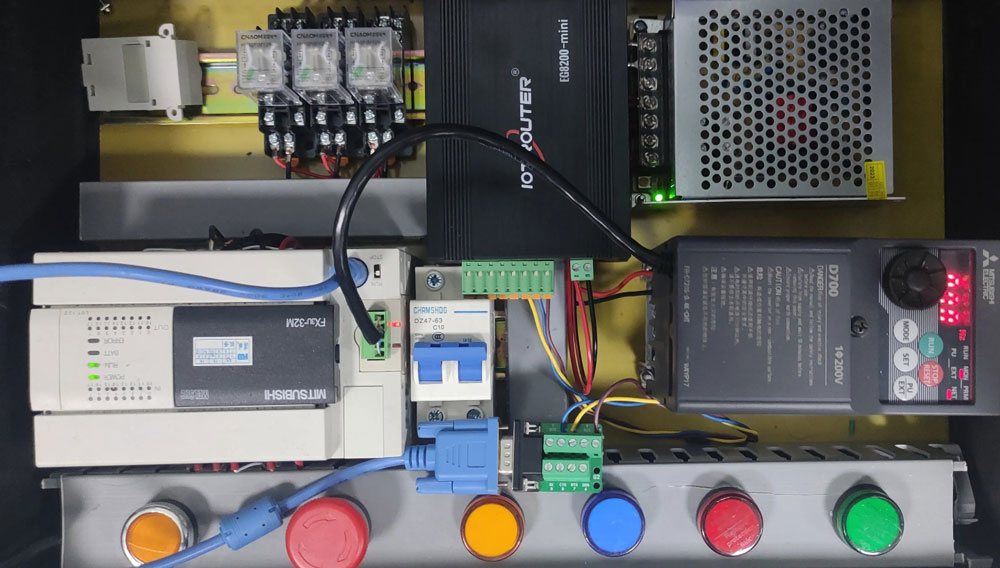

這里以三菱FX3u-32M PLC為例：

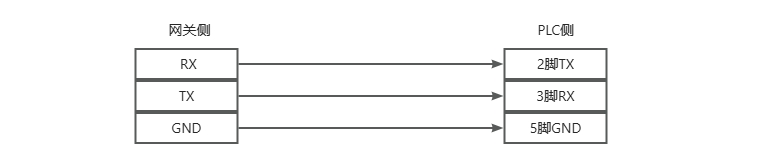

EG8200Mini和三菱FX3u-32M通信之前，必須確保接線正確。這款PLC采用的232通信，具體接線為2接RX，3接TX（有的為2接TX，3接RX）5接GND，不同PLC接線情況不一樣，根據實際情況接：

2. 網關配置

2.1. 配置連接MQTT服務器

MQTT服務器連接參數如下：

連接地址：bridge.iotrouter.com
連接端口：1873
客戶端ID：自定義，最大長度 256 字節，不允許重復。
用戶名：使用EG8200網關SN號
密碼：使用EG8200網關登錄密碼，默認EG12345678,如有修改以修改為準
發布主題：自定義，最長 256 字節，不支持通配符使用。
訂閱主題：自定義，最長 256 字節，不支持通配符使用。

2.2. 配置連接串口PLC

PLC串口參數如下：

串口：RS232
波特率：9600
數據位：7
停止位：1
校驗位：EVEN

3. 虛擬串口通信軟件下載及配置

3.1. 相關軟件資料下載

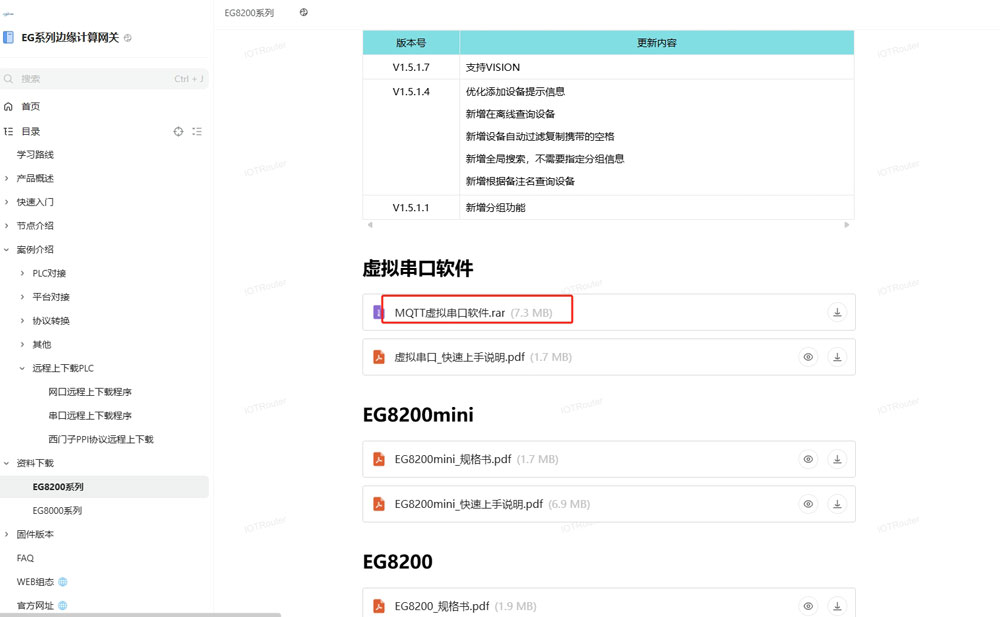

虛擬串口及虛擬串口通信軟件可在資料下載欄去下載：

3.2. 虛擬串口軟件設置

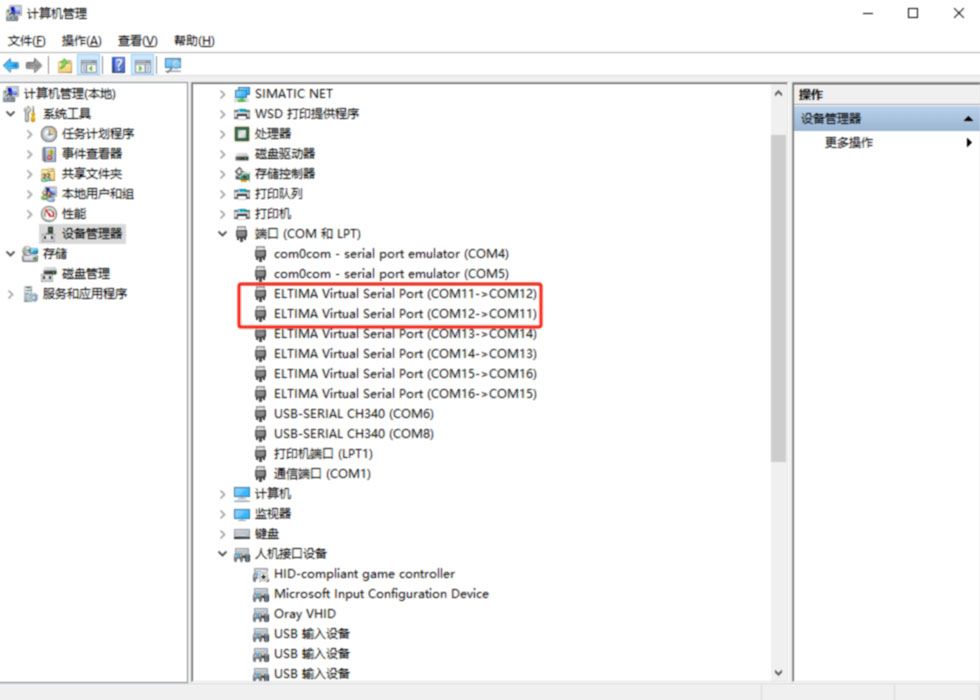

a. 查看電腦虛擬串口

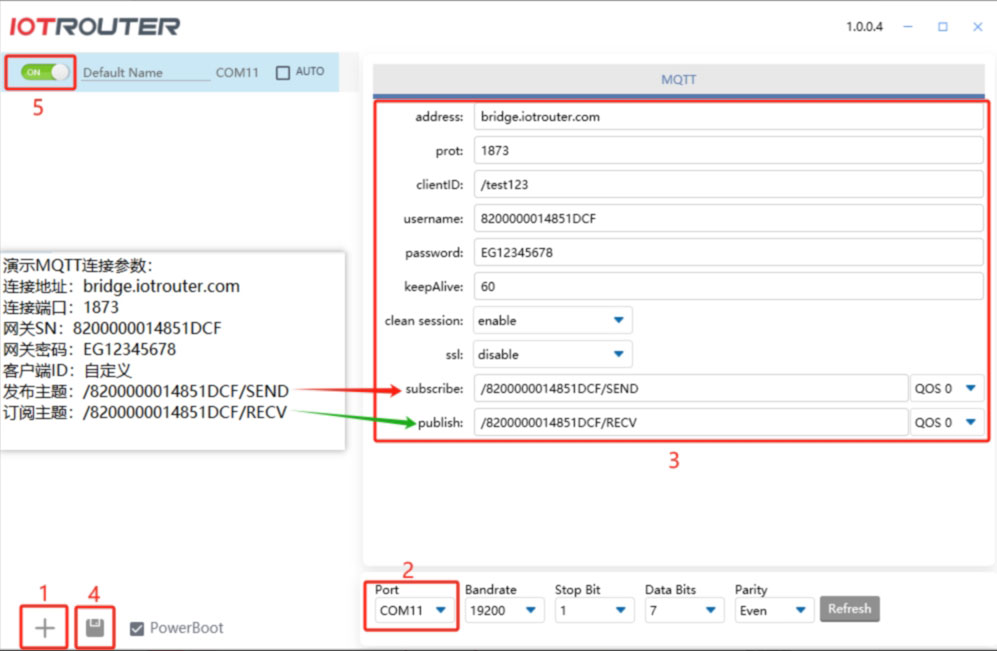

b. 配置

虛擬串口成對使用，這里使用虛擬串口對COM11<-->COM12，若虛擬串口通信軟件使用COM11，則PLC軟件使用COM12與其通信，連接參數如下：

address：bridge.iotrouter.com
prot：1873
clientID：自定義，最大長度 256 字節，不允許重復。
username：使用EG8200網關SN號
password：使用EG8200網關登錄密碼，默認EG12345678,如有修改以修改為準
subscribe：填寫網關MQTT配置的發布主題
publish：填寫網關MQTT配置的訂閱主題

3.3. 測試虛擬串口組網通信

上述配置成功后，可以先使用串口調試軟件，通過虛擬串口的方式和EG8200網關進行數據互傳的通信測試，如下圖：

可以看到，串口軟件和網關互相收發數據都是可以的，此時就可以測試PLC的程序上傳或者下載了：

4. 進行PLC程序上傳

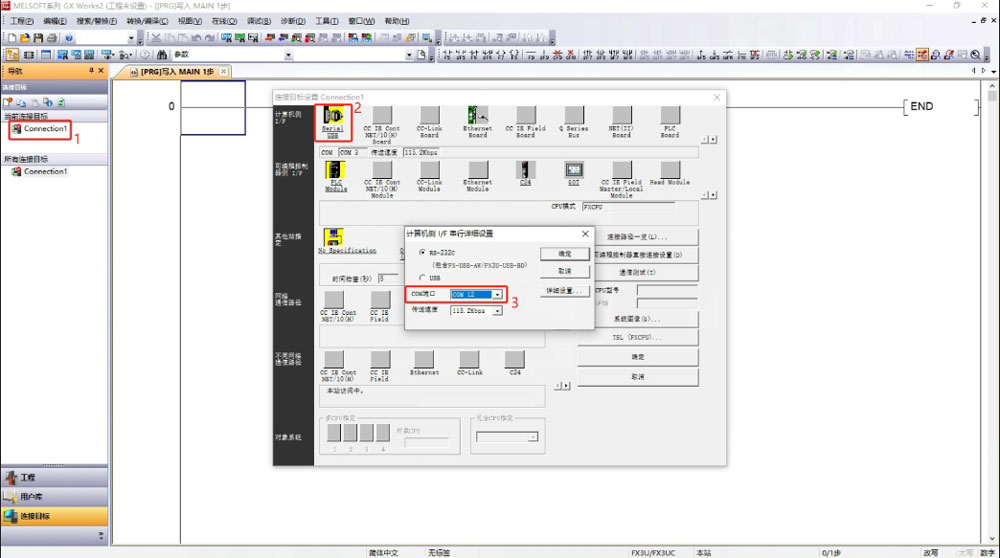

4.1. GX Works2建立連接

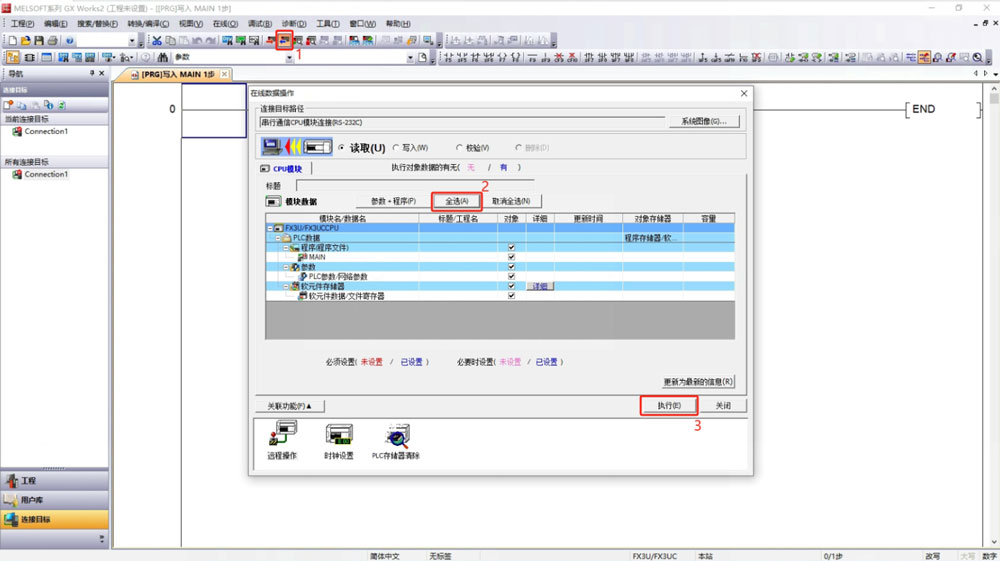

4.2. 執行上傳PLC程序操作

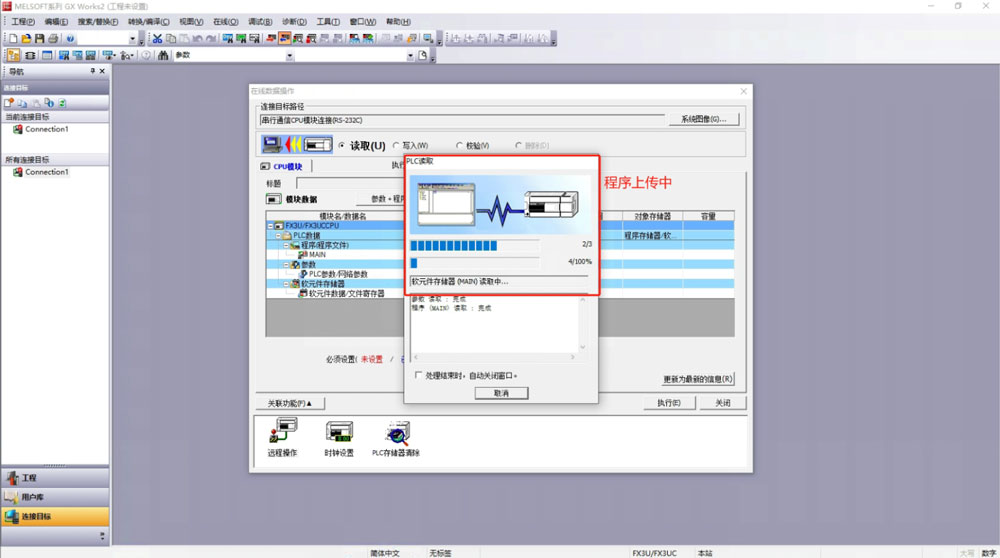

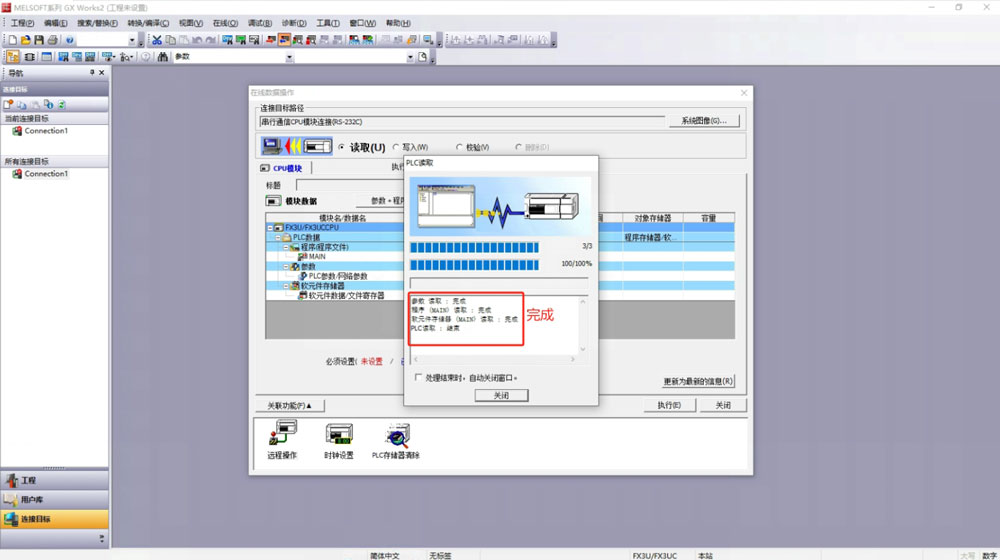

4.3. 上傳程序
