Node-RED作為一種基于流式編程的開源工具，為開發者提供靈活的可視化編程方式，使得縱橫智控的EG邊緣計算網關能夠輕松連接各種數據源，進行數據處理和轉換。EG邊緣計算網關能夠在數據生成的邊緣處對數據進行實時采集和初步分析，減少了帶寬需求，提高了數據處理效率。還能通過各種協議（如Modbus、MQTT、OPC UA等）收集數據，并對數據進行必要的轉換和存儲。

EG邊緣計算網關在系統中起到數據采集和處理的中間層作用，靈活處理多個傳感器和設備的數據，實時過濾和初步分析。EG邊緣計算網關具有以下功能：

協議轉換：支持不同設備之間的數據傳輸協議，如Modbus、OPC UA、MQTT等。

本地處理與分析：提供計算能力對數據進行過濾、轉換和簡單分析。

數據存儲與傳輸：將處理后的數據通過網絡傳輸至云端或本地服務器中的數據庫。

（二、Node-RED的工作機制）

Node-RED提供了基于瀏覽器的流編輯器，用戶可以通過拖放節點來創建數據處理流程。每個節點具有輸入和輸出的特性，并能夠執行特定的數據處理任務。Node-RED具有豐富的插件支持，如Modbus、MQTT、OPC UA等，使得它能夠集成多種數據源。

（三、數據采集與處理）

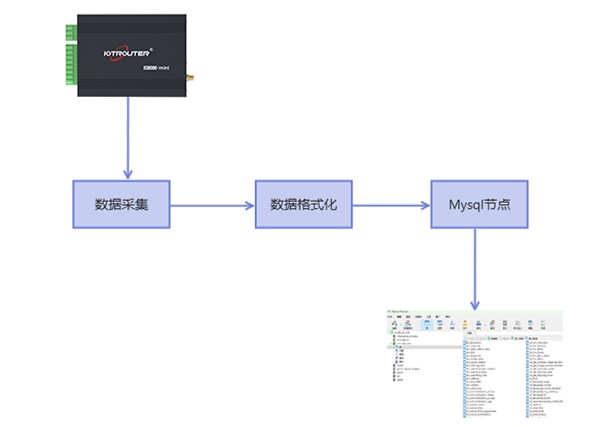

參考流程：通過EG網關定時采集從設備數據，并將采集到的數據格式化為Mysql數據庫可識別的格式，上傳用戶自己的Mysql數據庫。這里以采集modbus rtu從機數據上傳為例，操作流程如下：

1.連接Mysql數據庫

首先確保安裝Msql節點，然后在Node-RED編輯器中，添加MySQL節點，并配置數據庫連接參數，包括主機、端口、用戶名、密碼和數據庫名稱。

使用Mysql節點配置用戶的Mysql數據庫連接參數，配置完成部署，顯示connected即連接成功。

2.采集從機數據

使用Modbus RTU數據采集

配置Modbus節點的主機地址和端口，并指定需要采集的數據寄存器。

創建一個數據采集流程，將Modbus節點連接到MySQL節點。設置定時器節點以定期觸發數據采集任務，確保數據的實時性和準確性。

3.數據格式化

數據上傳至 MySQL 數據庫時，需要根據 MySQL 的要求將數據格式化為正確的 SQL 語句。使用函數計算節點進行數據格式化處理，本次要轉換的數據格式如下：

示例代碼：

var data = msg.payload
var sql = `INSERT INTO my_table (temp, hum) VALUES(${data.temp},${data.hum});`
msg.topic = sql
return msg;

4.數據上傳

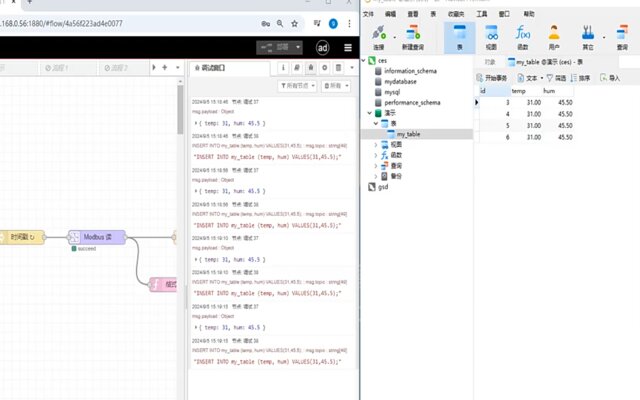

數據格式化完成后，連接函數計算節點和Mysql節點，點擊注入節點即可實現數據采集上傳。測試成功可以設置注入節點周期性執行，即可實現數據定時采集上傳Mysql數據庫。

EG邊緣計算網關定時采集數據并轉換成MySQL支持的格式，這一方法實現對大量現場設備數據的實時處理和長期存儲。提高了數據處理效率，能為后續的數據分析和決策提供了基礎。邊緣計算的引入，使數據的初步處理可以在靠近數據源的地方完成，減少了對云端計算的依賴，降低了數據傳輸?shù)难舆t和成本。

注意：如需從Mysql數據庫獲取數據，也可以通過傳參SQL語句給msg.topic屬性上傳Mysql節點，進行數據的請求。
