ET34XX系列-ET4320-ET3410使用說明

2025-06-06 11:00:52 閱讀：發布人：縱橫智控

ET34XX使用說明：準備工作

1接線：使用USB轉485工具連接ET34XX和電腦

2插卡：ET34XX內置SIM卡，無需插卡（如果客戶要使用自己的SIM卡，也可以插卡使用，ET34XX會優先使用外部插入的SIM卡）

3供電：ET34XX供電電壓為DC12~24V，接入電源并通電?

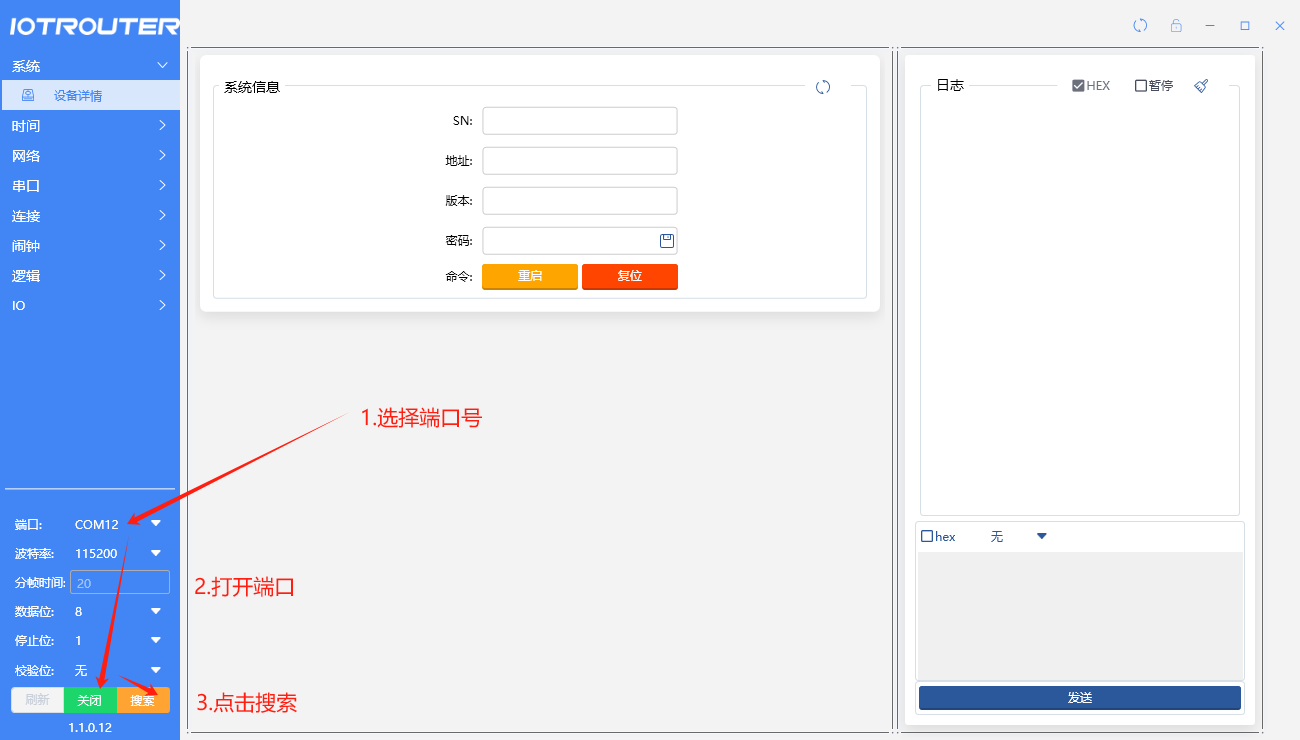

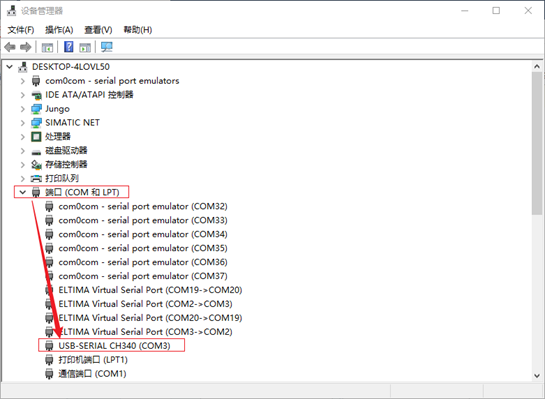

4配置：運行ET34XX上位機->選擇端口號（默認參數：115200/1/8/無）->打開串口->點擊搜索->開始配置

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

配置說明

！修改配置前請務必先讀取配置

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/org-wiki-iotrouter-rlzwv5/et/ltrv7t2qmrg29xar

系統

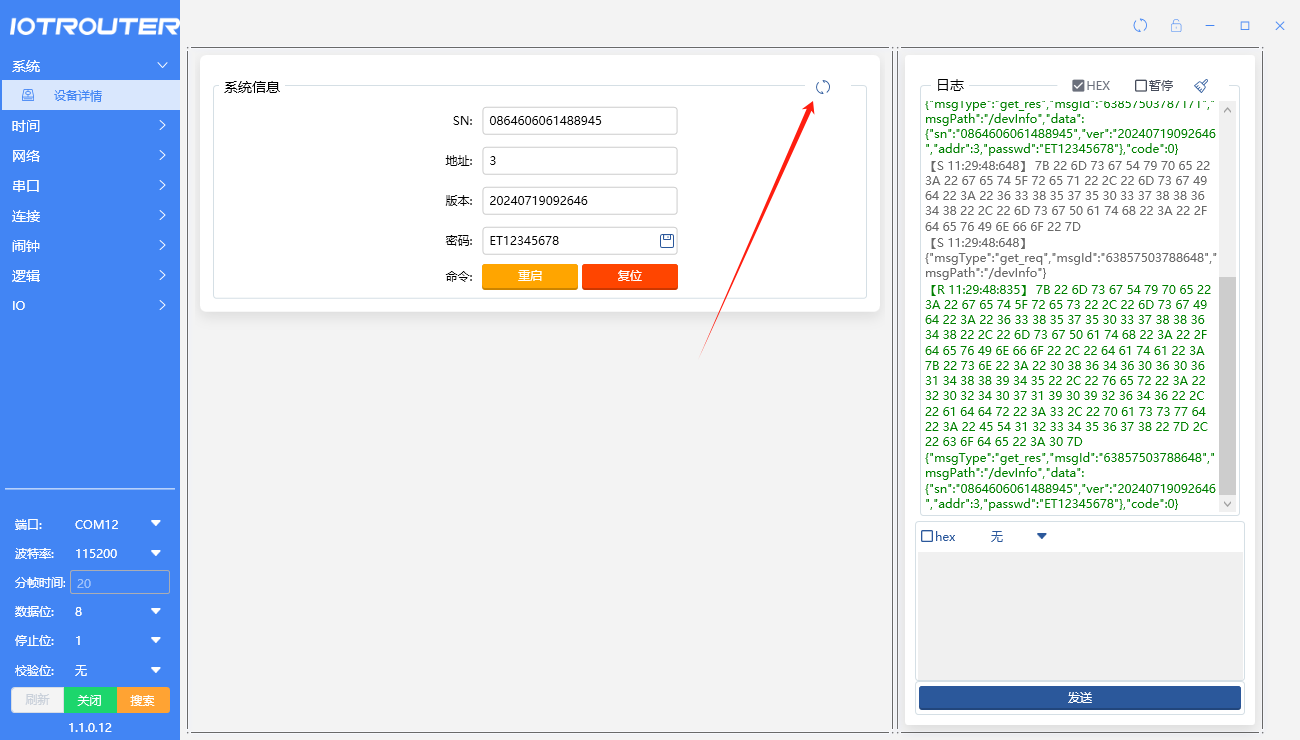

點擊刷新按鈕，可以讀取系統信息。系統信息參數說明如下表所示：

參數	含義	描述
SN	設備唯一標識	只讀，出廠唯一
地址	modbus通信地址碼	只讀，1-255，撥碼開關決定
版本	版本號	只讀，固件版本
密碼	密碼	使用我司提供的MQTT服務器組網功能時用

-重啟：點擊后設備會立即重啟

-恢復出廠：點擊后設備清除所有配置，恢復到出廠默認配置

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

時間

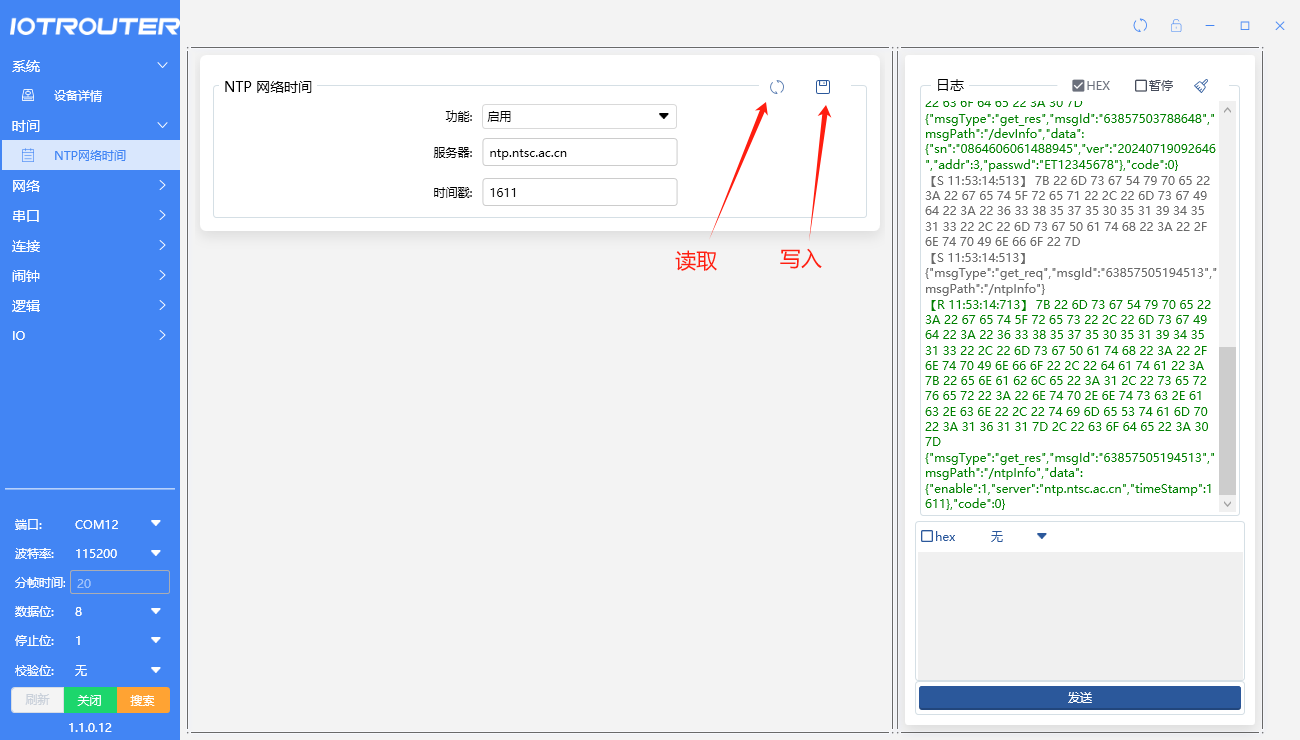

點擊刷新按鈕，可以讀取時間信息。時間信息通常用于為Json報文提供時間戳或者為鬧鐘任務提供準確時間。時間信息參數說明如下表所示：

參數	含義	描述
功能	啟用/禁用	ET34XX支持網絡同步時間，為鬧鐘提供精準的時間
服務器	ntp.ntsc.ac.cn	默認NTP服務器，如果使用專網卡請?zhí)顚?xiě)專網的NTP服務器
時間戳	1703149495	設備當前的時間戳

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

網絡

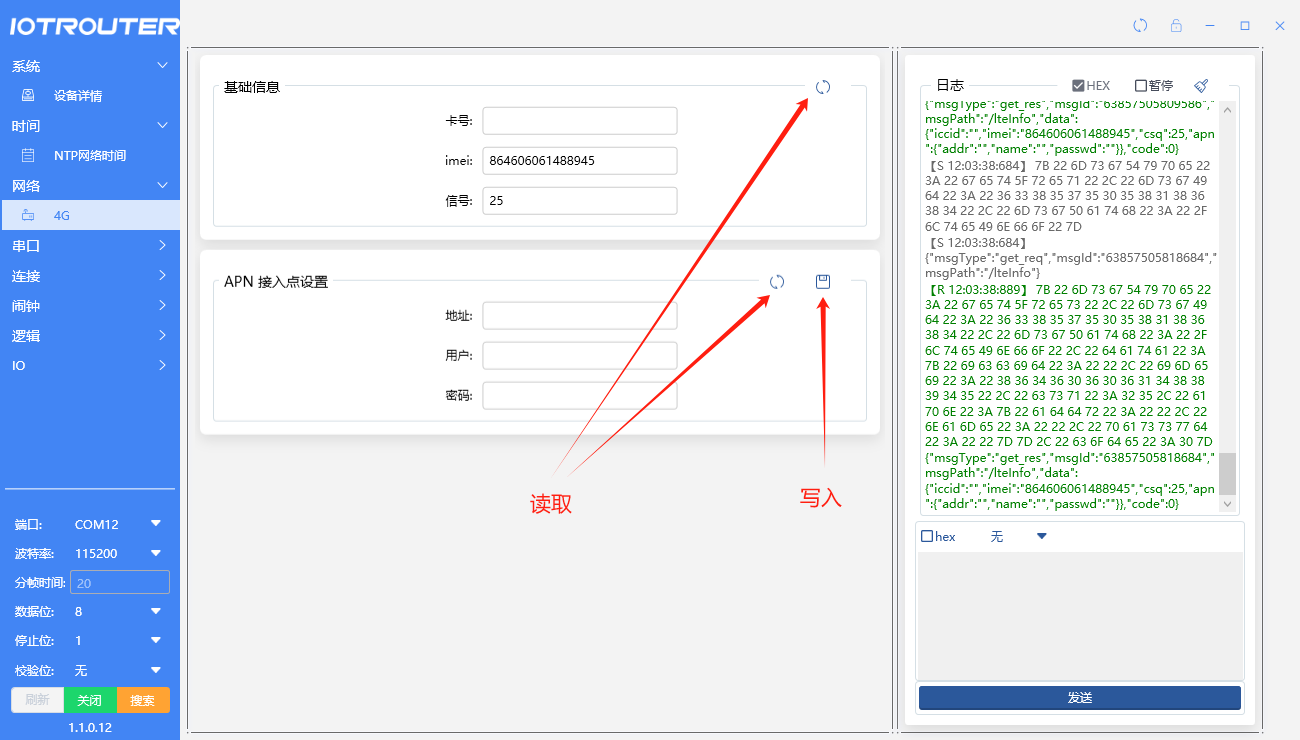

點擊刷新按鈕，可以讀取網絡信息。網絡信息通常用于無法聯網時定位問題。網絡信息參數說明如下表所示：

參數	含義	描述
卡號	SIM卡卡號	只讀，請注意區分內部貼片卡和自己插入的卡
IMEI	模組IMEI	只讀
信號	當前信號強度	0-31，數值越大信號越好
地址	APN地址	專網卡必須設置，由卡商提供
用戶	APN用戶	專網卡必須設置，由卡商提供
密碼	APN密碼	專網卡必須設置，由卡商提供

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

串口

點擊刷新按鈕，可以讀取串口信息。串口信息參數說明如下表所示：

參數	含義	描述
波特率	串口速率	2400~256000 bps
數據位	數據位	8
校驗位	校驗位	無/偶校驗/奇校驗
停止位	停止位	1/1.5/2
分幀間隔	兩個連續幀之間的時間間隔	單位ms，根據實際情況設置，默認50ms
周期	串口心跳的時間間隔	0-65535
內容	串口心跳的內容	最大128字節

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

！ET34XX最多支持設置8路串口心跳。ET34XX會按照設置好的采集指令和采集周期定時自動采集傳感器數據，并將傳感器的回復報文立即上報。

連接

ET34XX系列支持通過4G和服務器通信，最多支持4路Socket通信，支持的協議有：TCP、UDP、MQTT。其中，TCP和UDP配置參數一致；使用MQTT通信時，可以通過我司提供的MQTT Broker實現無線組網、遠程IO、IO跟隨等功能，詳情可參考案例介紹。參數介紹如下表所示：

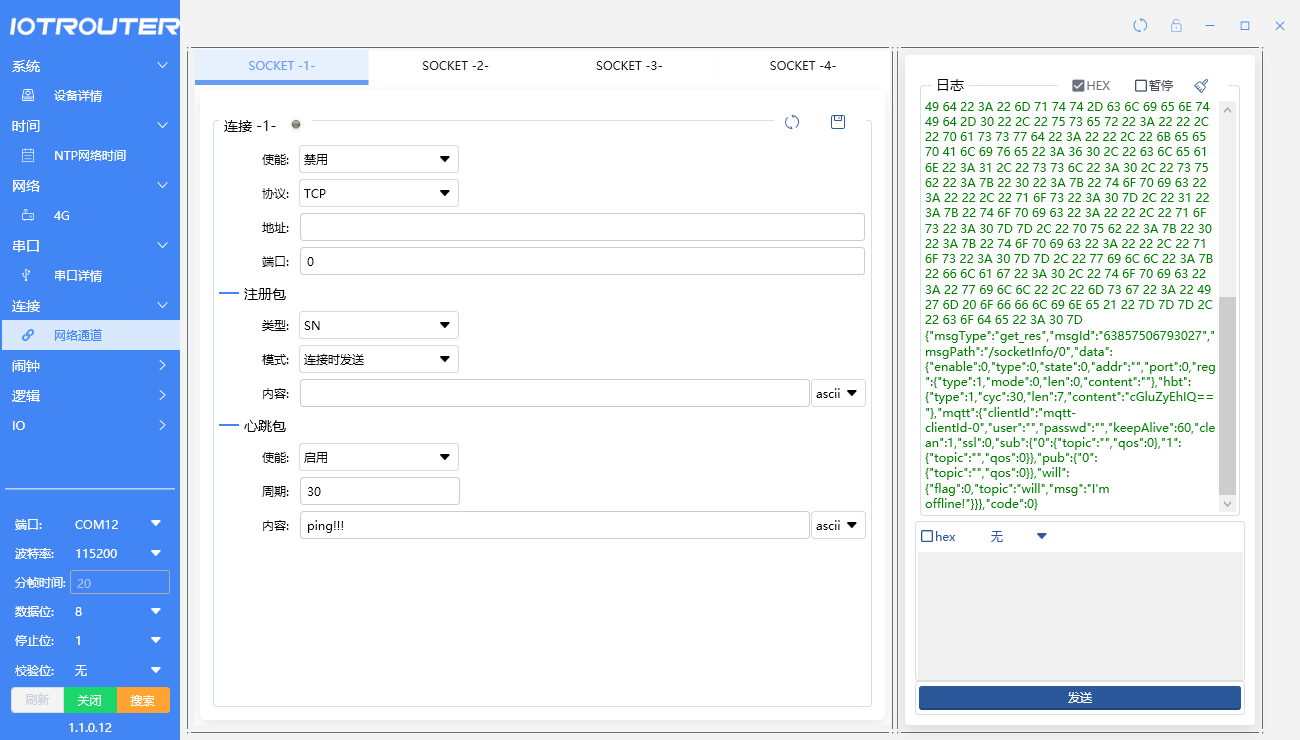

TCP/UDP通信

參數	含義	描述
使能	是否啟用該socket	共支持4路Socket通信，不使用請選擇禁用
協議	連接協議	TCP/UDP
地址	服務器的IP或者域名	服務端提供，最大128字節
端口	服務器的端口	服務端提供，0-65535
類型	注冊包類型	禁用/SN/IMEI/ICCID/CUSTOM
模式	注冊包發送時間	連接時發送/數據攜帶
內容	自定義注冊包內容	支持ASCII/HEX，最大128字節
使能	是否啟用心跳包	禁用/啟用
周期	心跳包周期	單位秒，0-65535
內容	心跳包內容	支持ASCII/HEX，最大128字節

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

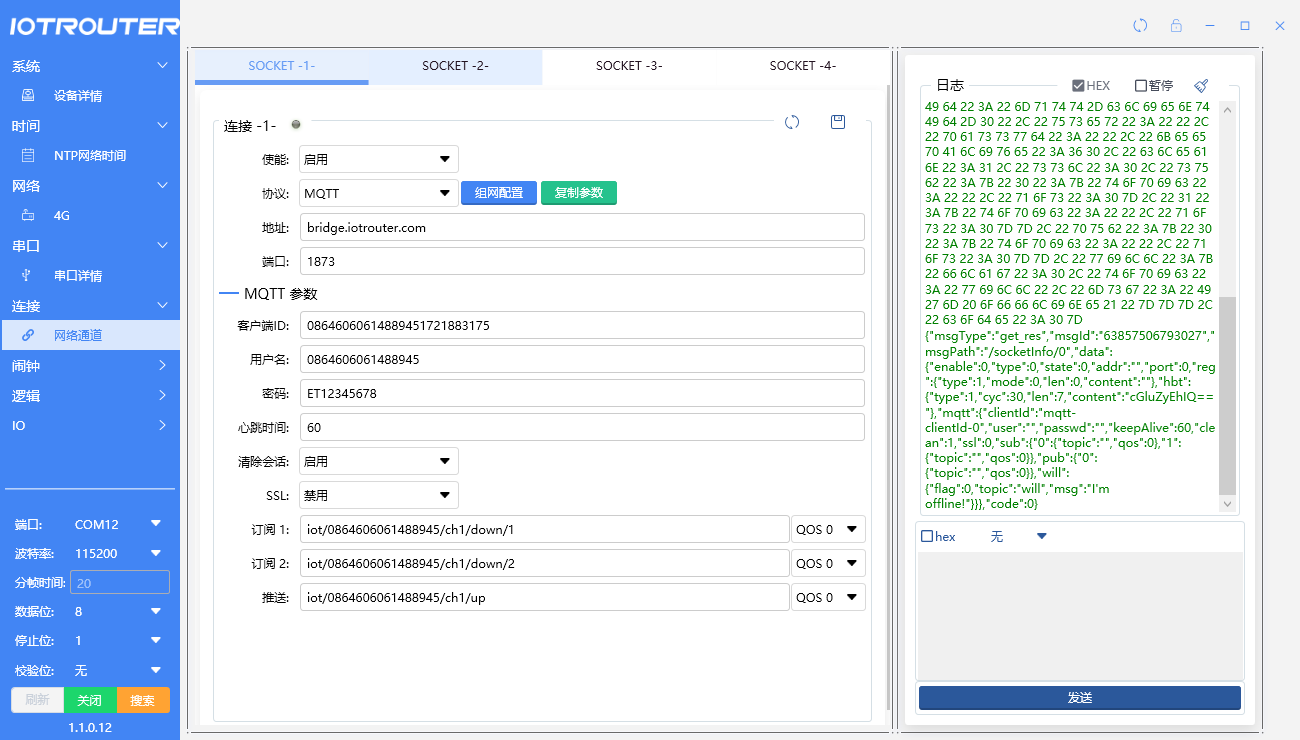

MQTT通信

!使用我司提供的MQTT服務器實現組網應用，可點擊“組網配置”按鈕，參數會自動填充

參數	含義	描述
使能	是否啟用該socket	共支持4路Socket通信
協議	連接協議	MQTT
地址	MQTT Broker的IP或者域名	服務端提供，最大128字節
端口	MQTT Broker的端口	服務端提供，0-65535
客戶端ID	ClientID	MQTT通信三要素，最大128字節
用戶名	Username	MQTT通信三要素，最大128字節
密碼	Password	MQTT通信三要素，最大128字節
心跳時間	Keepalive	心跳時間，單位秒，0-65535
清楚會話	Cleansseion	默認啟用
SSL	SSL加密	暫不支持
訂閱1	訂閱主題	最大128字節
訂閱2	訂閱主題	最大128字節
推送	發布主題	最大128字節

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

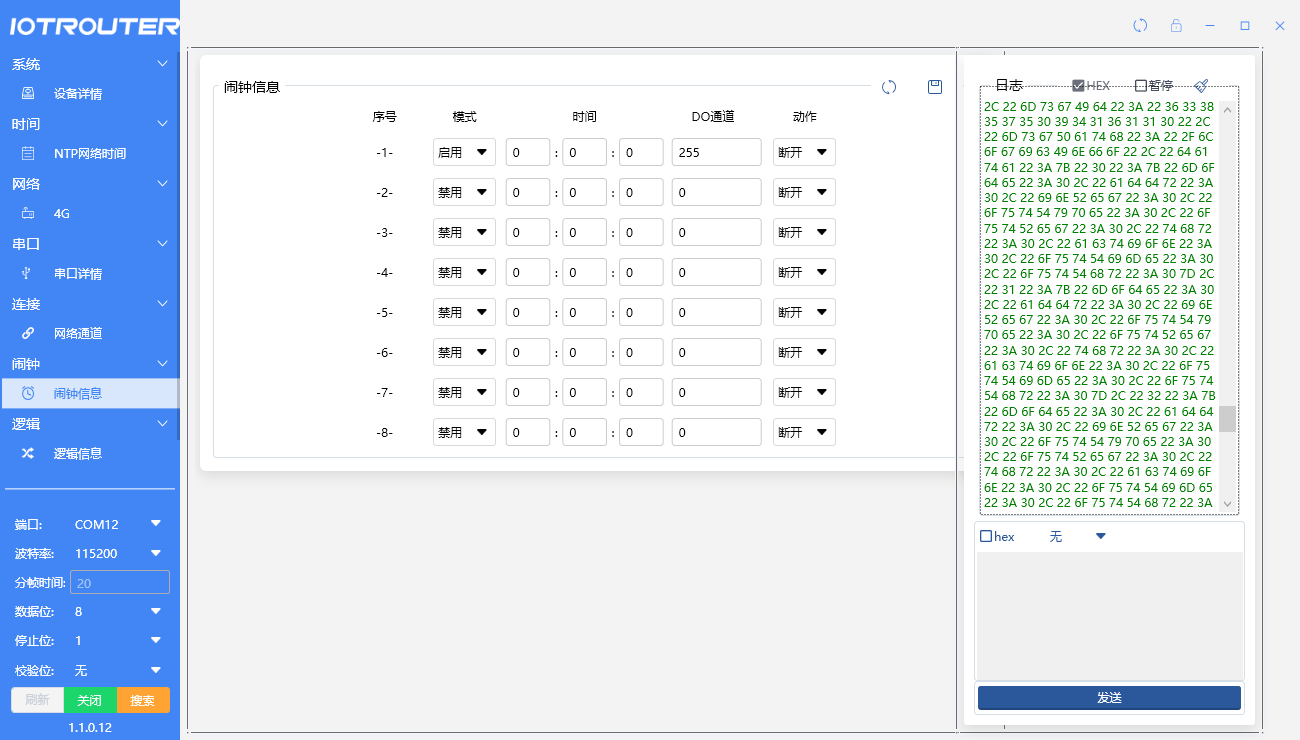

鬧鐘

ET34XX系列支持設置8個鬧鐘，用于實現定時開關繼電器或者重啟設備，用戶可以按需設置。參數介紹如下表所示：

參數	含義	描述
模式	是否開啟此鬧鐘，共8個	啟用/禁用
時間	動作觸發的時間點	00:00:00-23:59:59
DO通道	DO輸出通道	0-254表示DO通道號，255表示設備重啟
動作	DO輸出值	斷開/閉合

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

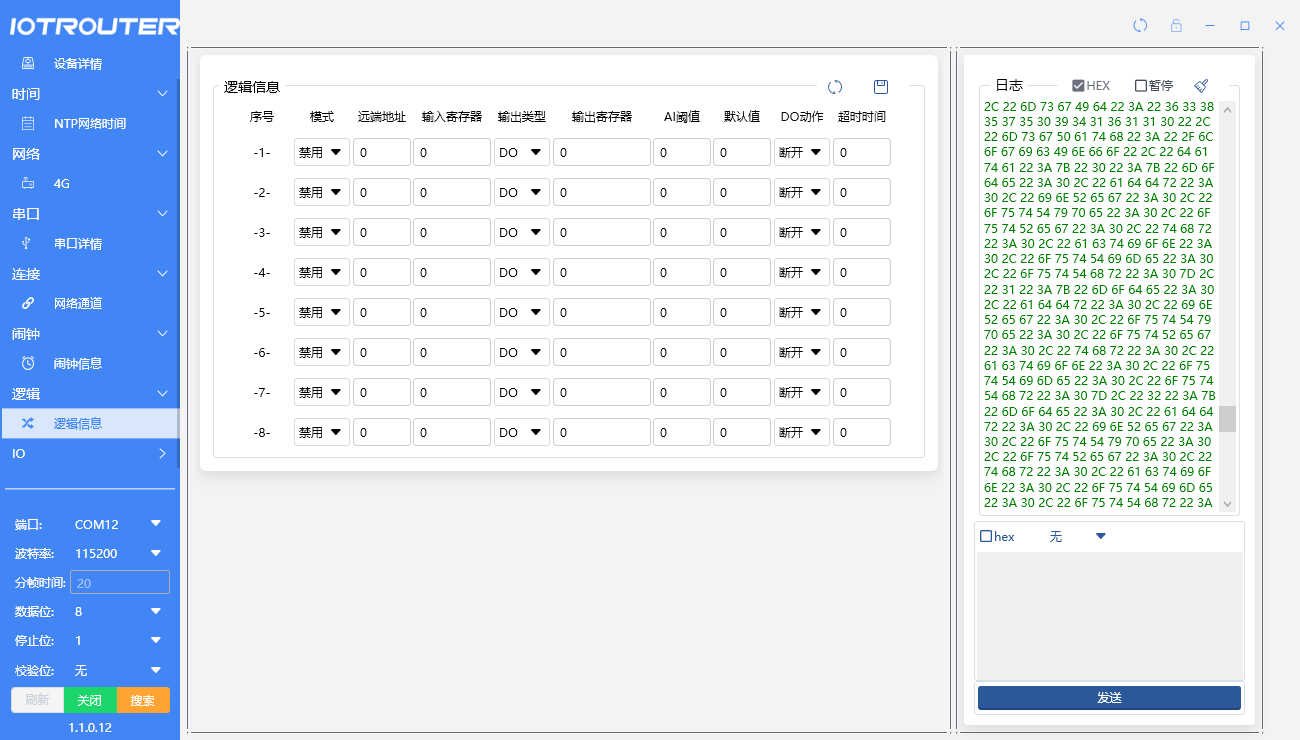

邏輯

ET34XX系列支持設置8個邏輯，用于實現DO遠程跟隨DI、AO遠程跟隨AI等IO跟隨功能，用戶可以按需設置，具體設置方案可參考案例介紹。參數介紹如下表所示：

參數	含義	描述
模式	邏輯觸發條件	禁用：關閉邏輯正向跟隨：DI=1則DO=1，DI=0則DO=0 反向跟隨：DI=1則DO=0，DI=0則DO=1 模擬量跟隨：AO輸出值等于AI輸入值大于等于：AI輸出值大于等于設定閾值觸發DO動作小于等于：AI輸出值小于等于設定閾值觸發DO動作
遠端地址	觸發邏輯的設備地址碼	00H表示本地跟隨，01H-FEH表示跟隨遠端設備
輸入寄存器	觸發邏輯的輸入通道	0表示DI1或者AI1，取值范圍0-7
輸出類型	觸發邏輯的輸出類型	DO/AO
輸出寄存器	邏輯觸發后的輸出通道	0表示DO1或者AO1，取值范圍0-7
AI閾值	AI達到某個值后觸發邏輯 (大于等于、小于等于模式生效)	單位uA，取值0-20000
默認值	AO跟隨AI超時后AO輸出值	單位uA，取值0-20000
DO動作	正向跟隨超時、反向跟隨超時、大于等于、小于等于模式滿足條件時DO輸出動作	閉合/斷開
超時時間	IO跟隨超時時間	單位秒，取值0-65535

邊緣計算網關/物聯網平臺/網關模塊/縱橫智控

ET34XX支持IO擴展，且擴展后的IO和自身IO并無差異，使用方式一樣，即無感擴展IO。插上擴展模塊后，無需重啟，IO數量和狀態會立即同步。下圖為通電狀態下，在ET34XX后插上1個ET1010和1個ET1020效果演示：

參數	含義	描述
通道數	當前設備DO數量	只讀，擴展后IO數量，自動識別
主動上報	DO狀態變化立即上報	啟用/禁用
上報協議	主動上報的協議	Modbus RTU/Modbus TCP/Json
上報方向	數據上報方向	北向（網絡）/南向（RS485）/南北向
重啟狀態	重啟后DO保持?jǐn)嚯娗暗臓顟B(tài)	默認/保持
輸出保持	DO保持一定時間后翻轉	單位秒，0-65535
定時翻轉	周期交替翻轉	單位秒，0-65535

參數	含義	描述
通道數量	當前設備DI數量	只讀，擴展后IO數量，自動識別
主動上報	DI狀態變化立即上報或周期上報	啟用/禁用
上報協議	上報的協議	Modbus RTU/Modbus TCP/Json
上報方向	數據上報方向	北向（網絡）/南向（RS485）/南北向
上報周期	上報周期	單位秒，0-65535

參數	含義	描述
通道數量	當前設備AI數量	只讀，擴展后IO數量，自動識別
主動上報	周期上報所有AI值	啟用/禁用
上報協議	上報的協議	Modbus RTU/Modbus TCP/Json
上報方向	數據上報方向	北向（網絡）/南向（RS485）/南北向
上報周期	上報周期	單位秒，0-65535
上報規則	范圍內上報/范圍外上報	范圍內上報/范圍外上報
上限	上報規則的上限	4000-20000
下限	上報規則的下限	4000-20000

參數	含義	描述
通道數量	當前設備AO數量	只讀，擴展后IO數量，自動識別
主動上報	DO狀態變化立即上報	啟用/禁用
上報協議	上報的協議	Modbus RTU/Modbus TCP/Json
上報方向	數據上報方向	北向（網絡）/南向（RS485）/南北向

協議交互

Json協議

ET34XX支持Json協議，通過Json協議，不止可以讀寫IO狀態，還可以設置ET34XX的工作模式。配置軟件和ET34XX的交互就是使用的Json協議，這也意味著，Json協議可以使用ET34XX的所有功能。在日志窗口也可以看到Json交互的日志。

無論是網絡還是串口來的Json請求，ET34XX都會響應。具體協議內容請參考：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/org-wiki-iotrouter-rlzwv5/et/gqgnm9ovkixq63gf

Modbus協議

ET34XX支持Modbus RTU/TCP協議，通過Modbus協議，只能讀寫IO狀態，不能設置ET34XX的工作模式。

無論是網絡還是串口來的Modbus RTU/TCP請求，ET34XX都會響應。下面列出了一些指令示例：

//讀取第1路繼電器狀態：

請求：01 01 00 00 00 01 FD CA

響應：01 01 01 00 51 88

//控制第1路繼電器輸出：

請求：01 05 00 00 FF 00 8C 3A

響應：01 05 00 00 FF 00 8C 3A

//讀取第1路DI狀態：

請求：01 02 00 00 00 01 B9 CA

響應（0）：01 02 01 00 A1 88

響應（1）：01 02 01 01 60 48

//讀取第1路AI狀態：

請求：01 04 00 00 00 01 31 CA

響應：01 04 02 10 00 B4 F0

//讀到的電流值單位為uA，實際值要除以1000得到mA

//示例中0x1000=4096uA,實際電流值為4.096mA

//讀取第1路AO狀態：

請求：01 03 00 00 00 01 84 0A

響應：01 03 02 10 00 B5 84

//讀到的電流值單位為uA，實際值要除以1000得到mA

//示例中0x1000=4096uA,實際電流值為4.096mA

//設置第1路AO值為10mA,即10000uA(0X2710)：

請求：01 06 00 00 27 10 93 F6

響應：01 06 00 00 27 10 93 F6

總結

ET34XX系列繼承了ZHC系列的所有功能，并且吸收采納了很多客戶反饋的意見，因此產品力得到了很大的提升。原有的組網功能、IO跟隨功能也全新升級，加上新形態的IO靈活擴展，使得ET34XX更加靈活，更加可靠，更加穩定。您幾乎可以使用它替代所有的DTU/RTU產品，典型案例可參考下一章：案例介紹。
