準備工作

1.指示燈狀態

2.連接設備

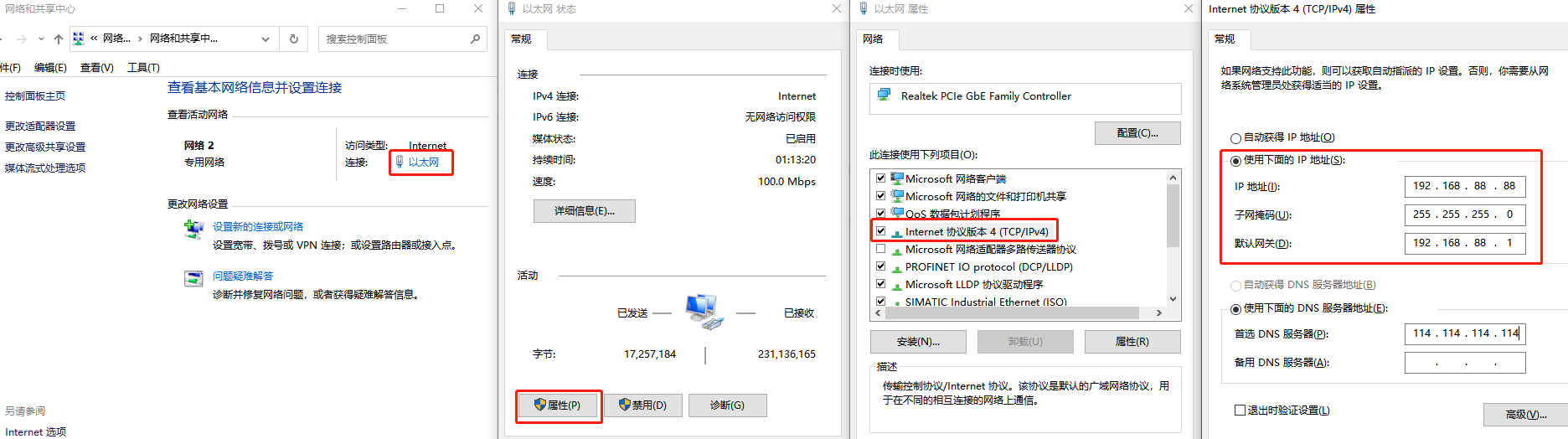

方法1: 通過網線將電腦網口連接到設備的LAN口，由于設備的LAN口默認IP為192.168.88.1，因此需要將電腦的IP地址設置為同一網段（如192.168.88.x），如下圖所示:

方法2: 電腦通過WiFi連接設備的熱點，WiFi名稱: （設備型號-SN尾號后4位），密碼: EC12345678。連接成功后，設備會給電腦分配一個192.168.88.X網段的IP，如圖所示:

EC100系列沒有WiFi，因此無法通過WiFi的方式連接EC100

使用說明

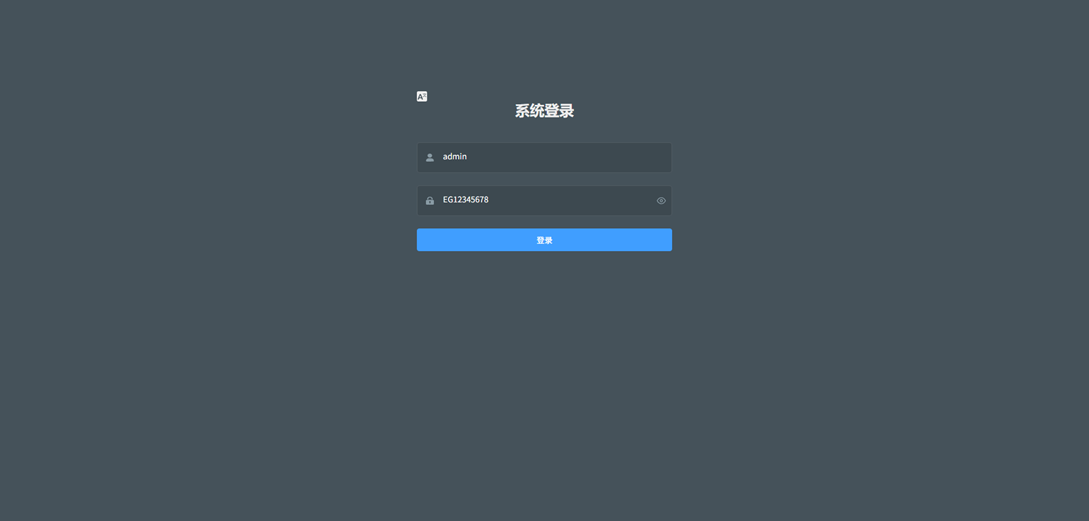

1.登錄界面

打開瀏覽器，在地址欄輸入192.168.88.1，進入登錄界面。默認管理密碼: EC12345678（登錄后可自行修改）：

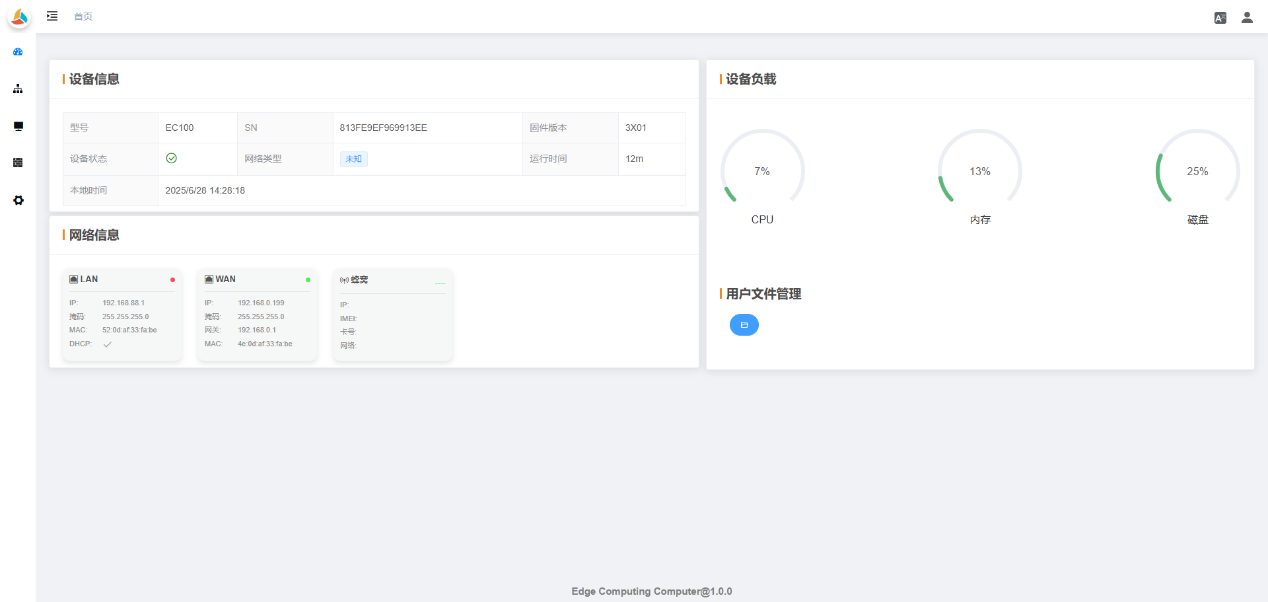

2.首頁

顯示設備的基礎信息、網絡信息、負載狀態以及用戶路徑下的文件管理（/home）。

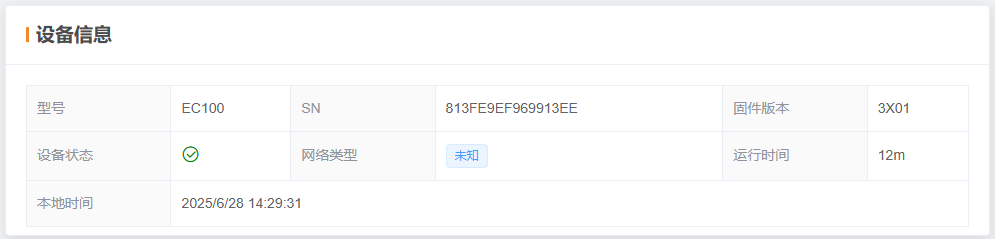

2.1 設備信息

型號：顯示設備具體型號

SN：設備序列號，全球唯一，一般用作設備唯一識別碼

固件版本：設備當前版本，以實際顯示為準

設備狀態：設備當前運行狀態

網絡類型：設備當前聯網方式，未知表示沒有聯網

運行時間：設備開機時長

本地時間：設備當前時間

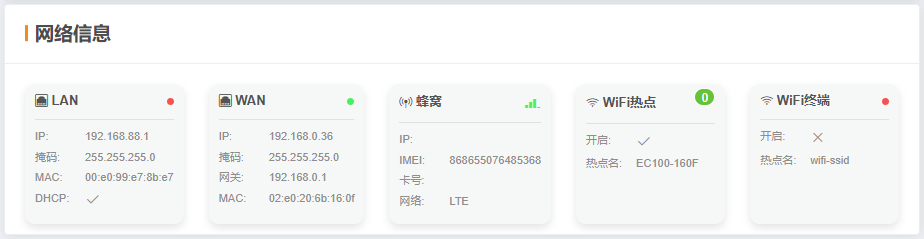

2.2 網絡信息

LAN狀態信息：

狀態圖標：綠色（有連接）/紅色（未連接）

IP：LAN口當前IP地址

掩碼：LAN口當前子網掩碼

MAC：LAN口當前MAC地址

DHCP：DHCP啟用狀態（√啟用/×未啟用）

WAN狀態信息：

狀態圖標：綠色（有連接）/紅色（未連接）

IP：WAN口當前IP地址

掩碼：WAN口當前子網掩碼

網關：WAN口當前網關地址

MAC：WAN口當前MAC地址

蜂窩（4G/5G）狀態信息：

狀態圖標：當前蜂窩信號強弱指示

IP：蜂窩網當前IP地址

IMEI：蜂窩模組國際移動設備識別碼

卡號：當前使用的SIM卡的卡號

網絡：當前連接的網絡類型（例如LTE-4G）

WiFi熱點狀態信息：

狀態圖標：連接到設備AP熱點設備的數量

開啟：AP模式啟用狀態（√啟用/×未啟用）

熱點名：設備AP熱點的名稱

WiFi終端狀態信息：

狀態圖標：綠色（已連接WiFi）/紅色（未連接WiFi）

開啟：STATION模式啟用狀態（√啟用/×未啟用）

熱點名：當前連接的WiFi名稱

由于產品型號不同，聯網方式存在差異，此處的顯示內容可能有所不同，請以實際為準

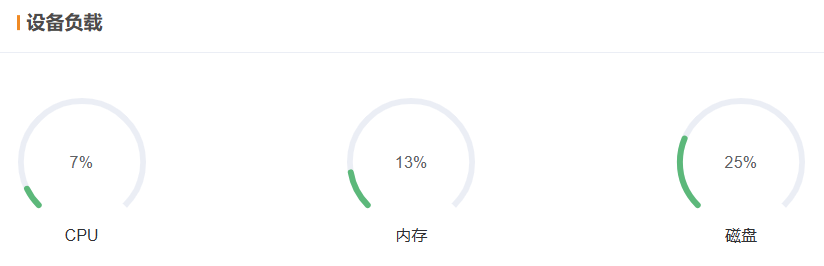

2.3設備負載

CPU：設備CPU使用百分比

內存：設備內存使用百分比

磁盤：設備磁盤使用百分比

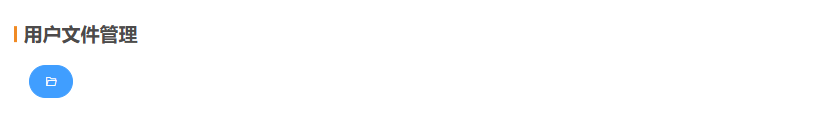

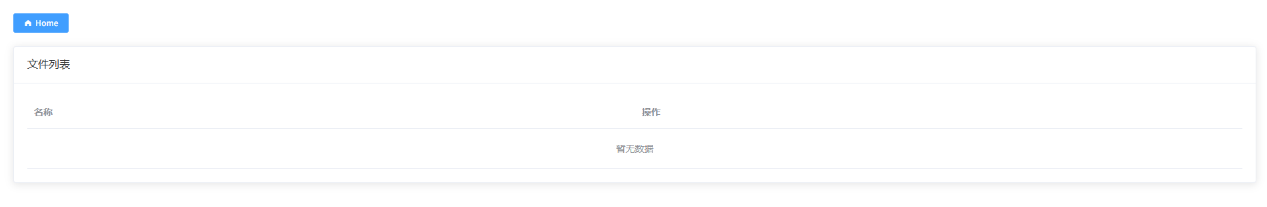

2.4 用戶文件管理

顯示/home下所有的文件，支持下載，常用于日志管理

3.網絡

用于配置網絡相關參數。

由于產品型號不同，聯網方式存在差異，此處的顯示內容可能有所不同，請以實際為準

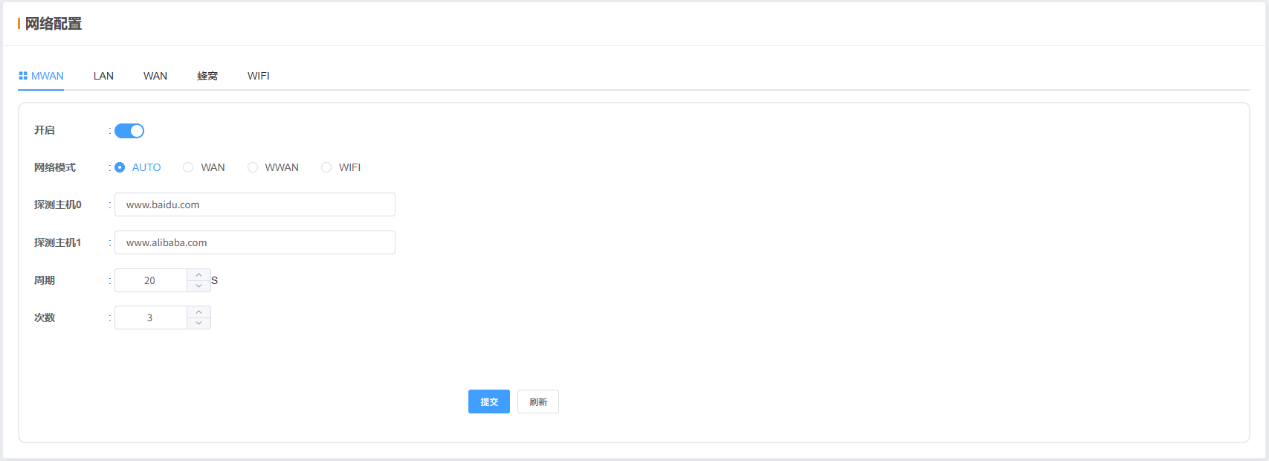

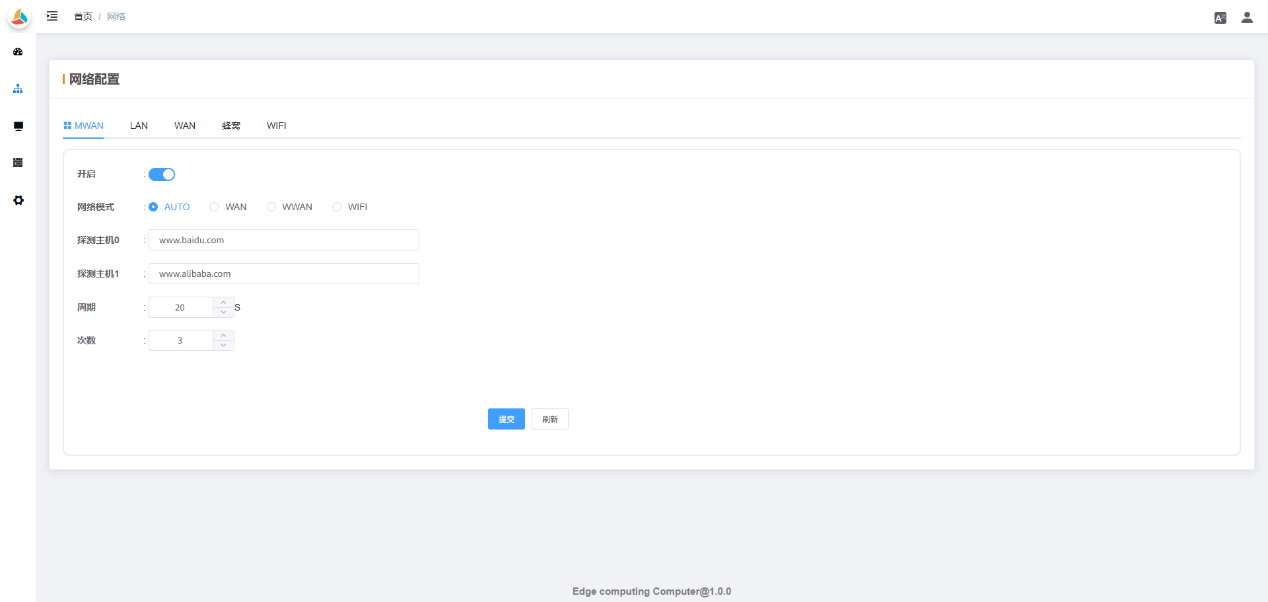

3.1 MWAN

開啟：默認開啟，請不要關閉

網絡模式：默認AUTO，根據網絡狀態自動切換聯網方式，網絡異常時按照WAN/WiFi/WWAN(4G/5G)的順序依次切換網絡直到聯網成功為止。其它選型為固定某一種聯網方式

探測功能：按照設置的周期PING探測主機地址，從而判斷當前聯網狀態，進行聯網方式的自動切換（AUTO）。如果固定聯網模式，嗅探功能為重播重連的依據

設置完成，點擊提交，重啟生效

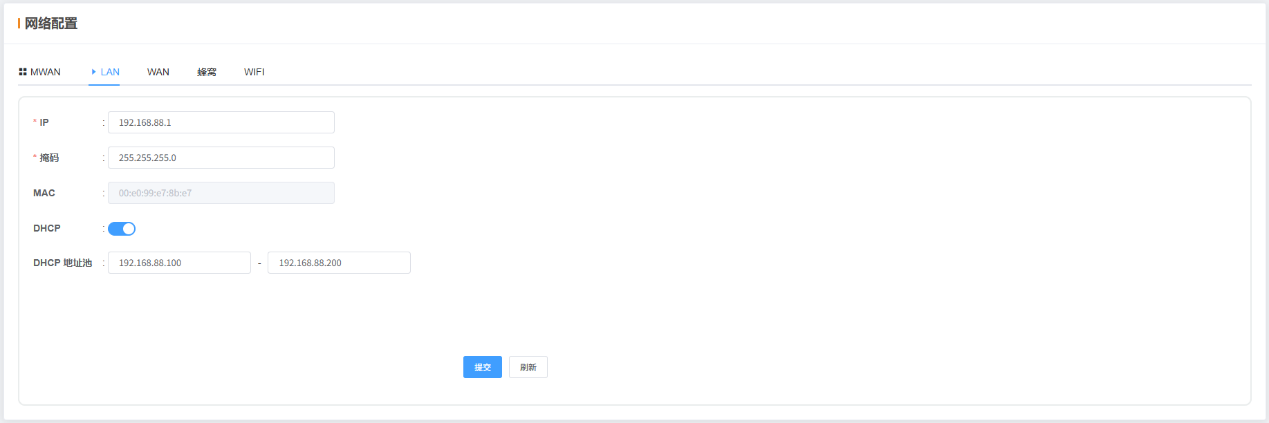

3.2 LAN

IP：默認192.168.88.1（登錄后可自行更改）

掩碼：默認255.255.255.0

MAC：LAN口MAC地址

DHCP服務：DHCP設置（WiFi和LAN共用）

設置完成，點擊提交，重啟生效

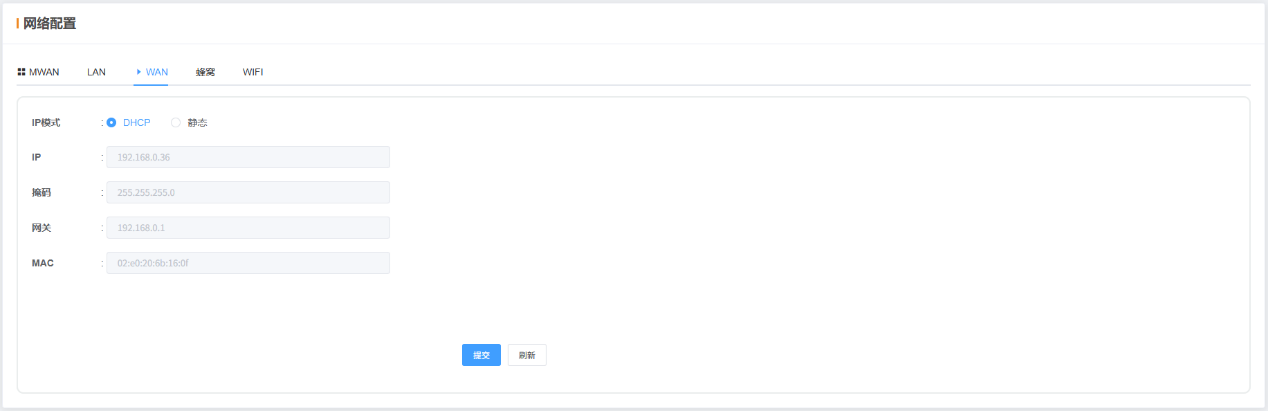

3.3 WAN

IP模式：默認DHCP

IP：DHCP模式自動獲取/靜態模式手動配置

掩碼：DHCP模式自動獲取/靜態模式手動配置

網關：DHCP模式自動獲取/靜態模式手動配置

MAC：WAN口MAC地址

設置完成，點擊提交，重啟生效

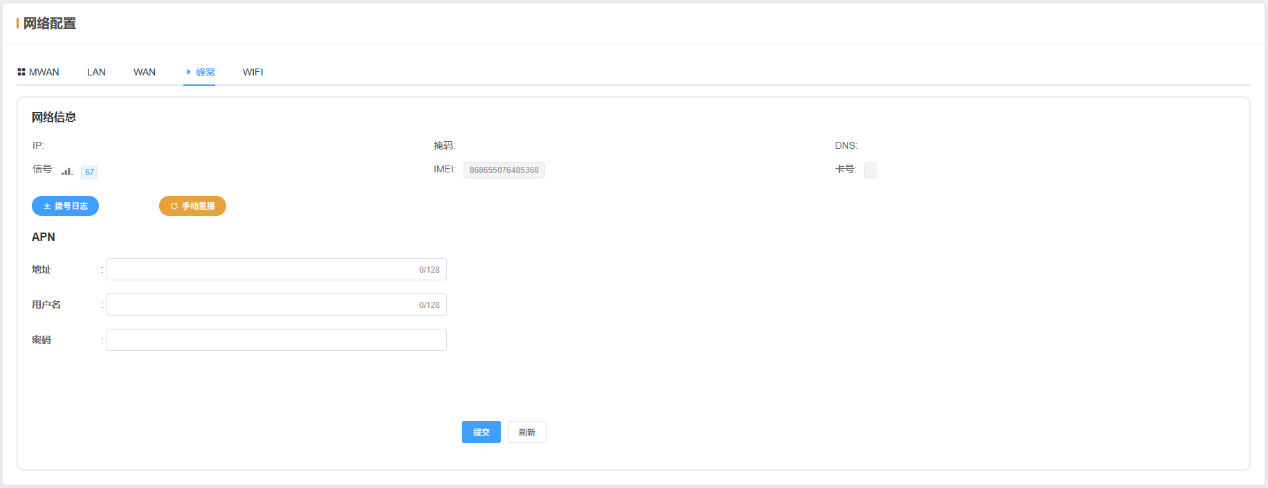

3.4蜂窩

IP：蜂窩網當前IP地址

掩碼：蜂窩網當前掩碼地址

DNS：蜂窩網當前DNS

信號：蜂窩網當前信號強度（范圍0-100，值越大信號越強，線性對應模組信號值0-31）

IMEI：蜂窩模組IMEI號

卡號：SIM卡號

撥號日志：可以下載最近依次模組的撥號日志，調試用

手動重播：可以立即重新?lián)芴栆淮?/p>

APN：SIM卡APN參數配置

設置完成，點擊提交，重啟生效

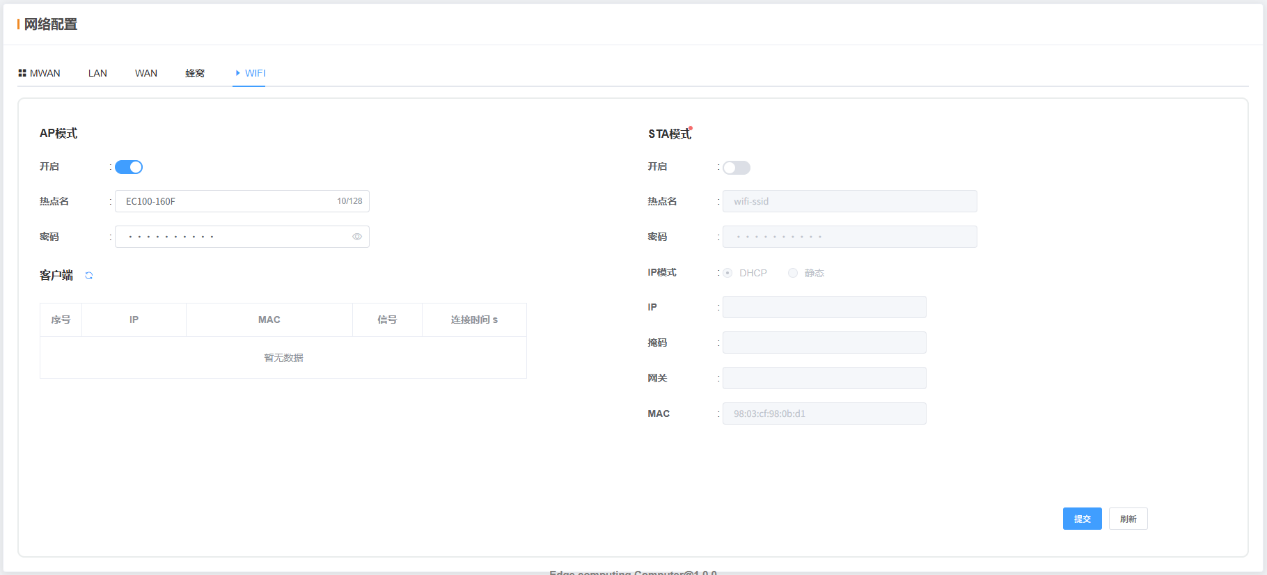

3.5 WiFi

AP模式：

開啟：開啟AP模式，為其它WiFi設備提供熱點

熱點名：AP熱點名稱，默認“設備型號-SN后4位”（數字、字母、符號的組合，最長32個字符）

密碼：AP熱點密碼，默認EC12345678

客戶端：已連接WiFi的設備信息

STA模式：

開啟：開啟STATION模式，用于連接現場的WiFi網絡

熱點名：現場WiFi熱點名稱，支持自動搜索/手動填寫

密碼：現場WiFi熱點密碼

IP模式：默認DHCP

IP：DHCP模式自動獲取/靜態模式手動配置

掩碼：DHCP模式自動獲取/靜態模式手動配置

網關：DHCP模式自動獲取/靜態模式手動配置

MAC：STATION模式WiFi的MAC地址

設置完成，點擊提交，重啟生效

4.高級

用于配置高級參數。

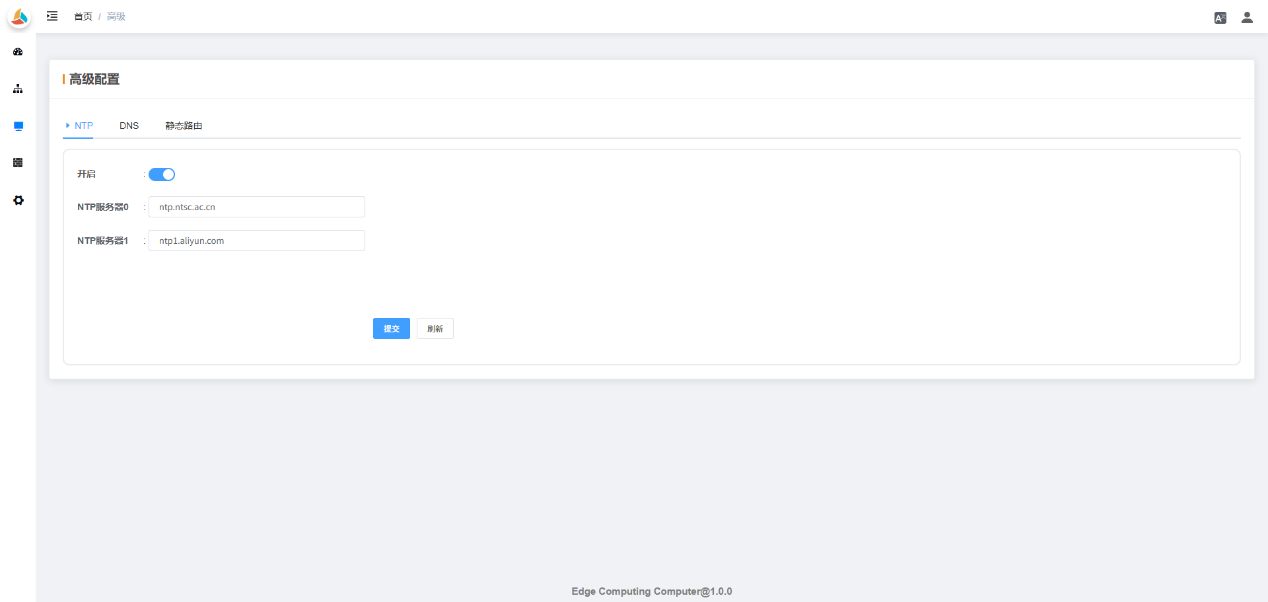

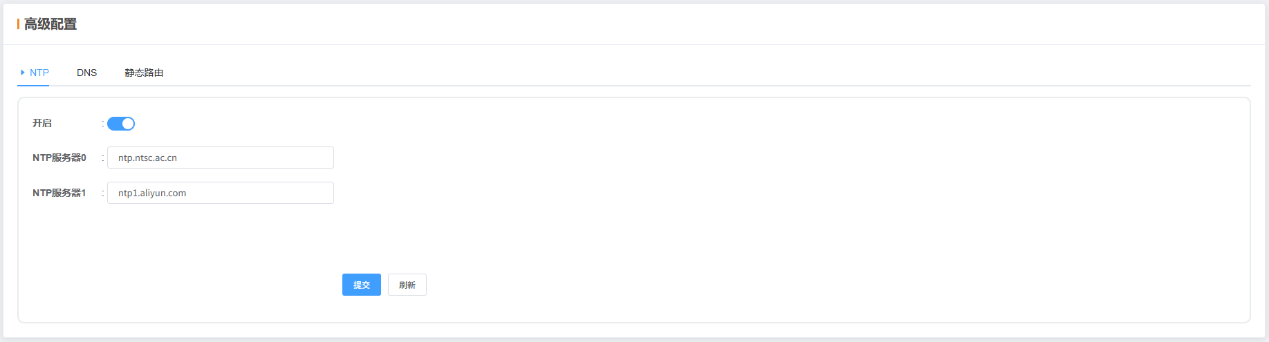

4.1 NTP

開啟：默認開啟NTP

NTP服務器：NTP服務器地址，專網或者內網需自行修改NTP服務器地址

設置完成，點擊提交，重啟生效

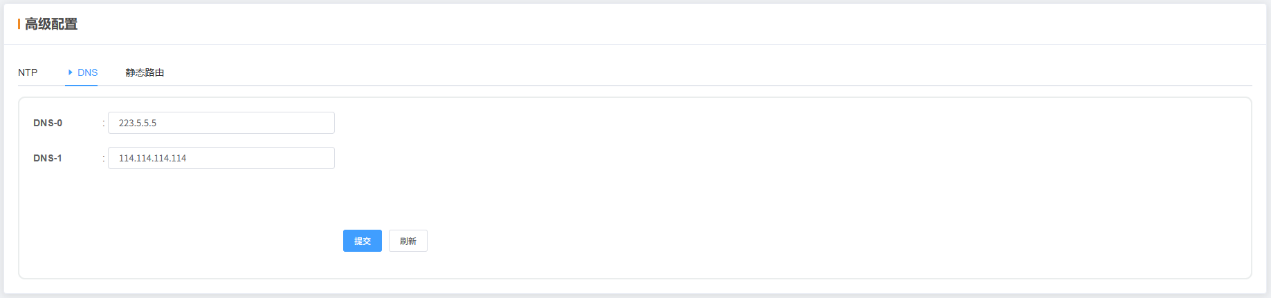

4.2DNS

DNS：DNS服務影響域名解析，用戶請根據需求自行修改配置或修改DNS服務器設置

設置完成，點擊提交，重啟生效

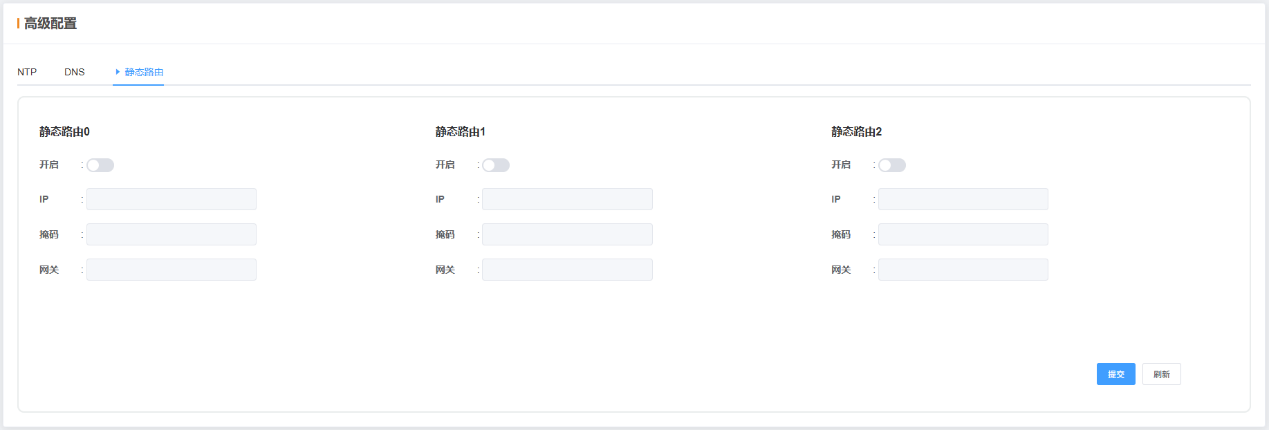

4.3 靜態路由

靜態路由：定義數據包到達特定網絡或主機的確切路徑（主要適用于跨網段通信場景以及需要通過指定網關進行轉發的情況）

開啟狀態：支持3條靜態路由規則設置，默認禁用

IP：需要訪問的目標IP地址或目標IP網段

掩碼：訪問指定IP則填寫255.255.255.255，訪問指定網段則填寫255.255.255.0

網關：填寫中轉數據的路由網關地址

設置完成，點擊提交，重啟生效

5.防火墻

用于配置防火墻規則和策略。

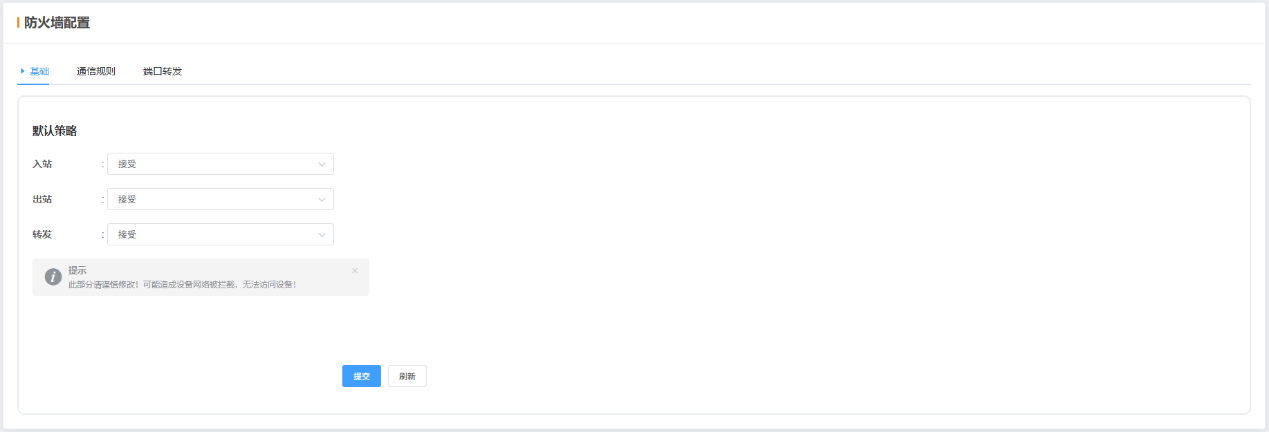

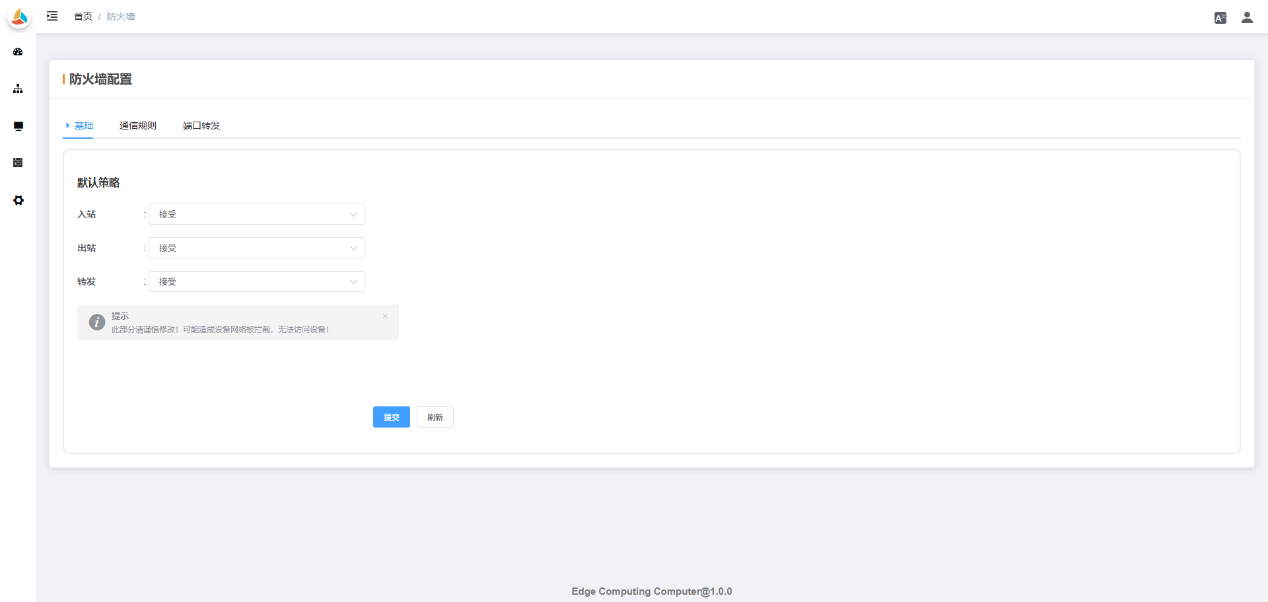

5.1 基礎

入站：決定從外部網絡到設備的數據包的默認處理方式。如果設置為“接受”，則所有未被其他規則明確拒絕的數據包都將被允許進入；如果設置為“拒絕”，則只有符合特定規則的數據包才能通過

出站：控制從設備發送到外部網絡的數據包的默認行為。同樣地，“接受”意味著默認允許所有外發數據包，而“拒絕”則會阻止所有未被特別允許的數據包離開設備

轉發：適用于設備作為路由器的情況，決定了是否允許數據包通過設備從一個網絡轉發到另一個網絡

設置完成，點擊提交，重啟生效

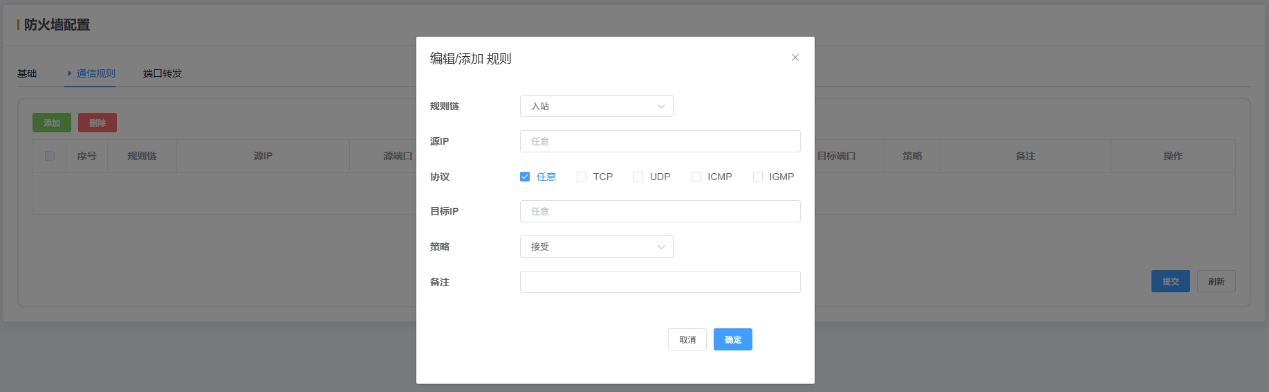

5.2通信規則

規則鏈：選擇是入站、出站還是轉發規則

源IP：輸入允許或拒絕其流量的源IP地址，不填則表示匹配任意IP地址

協議：根據需要選擇一種，如果不確定，可以選擇“任意”來匹配所有協議

目標IP：輸入目標IP地址，即數據包的目的地，不填則表示匹配任意IP地址

策略：選擇數據包的處理方式，可以選擇“接受（允許）”和“丟棄（阻止）”兩種方式

備注：填寫相關備注信息

設置完成，點擊提交，重啟生效

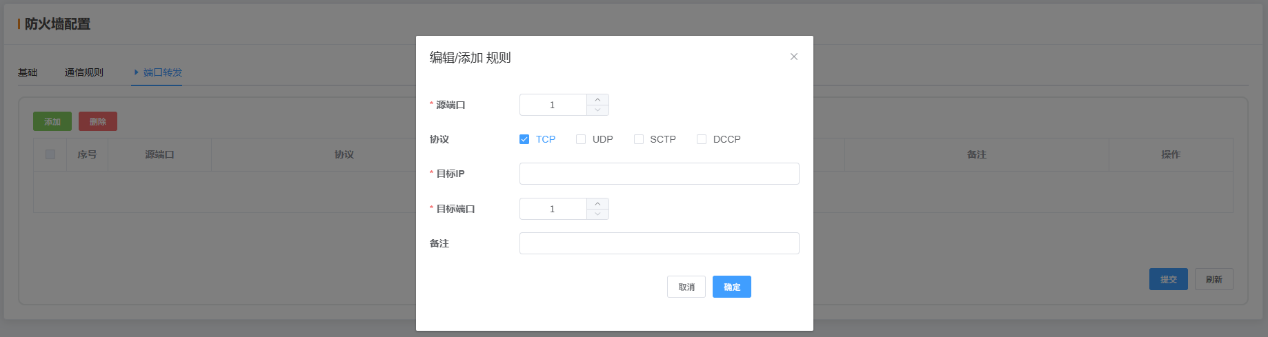

5.3 端口轉發

源端口：輸入需要轉發的源端口

協議：選擇使用的協議類型，如TCP、UDP、SCTP、DCCP。根據需求選擇，例如HTTP服務通常使用TCP協議

目標IP：輸入內部網絡中目標設備的IP地址，這是數據包最終要到達的設備

目標端口：輸入目標設備上應用程序監聽的端口

備注：填寫相關備注信息

設置完成，點擊提交，重啟生效

6.系統

用于配置系統參數。

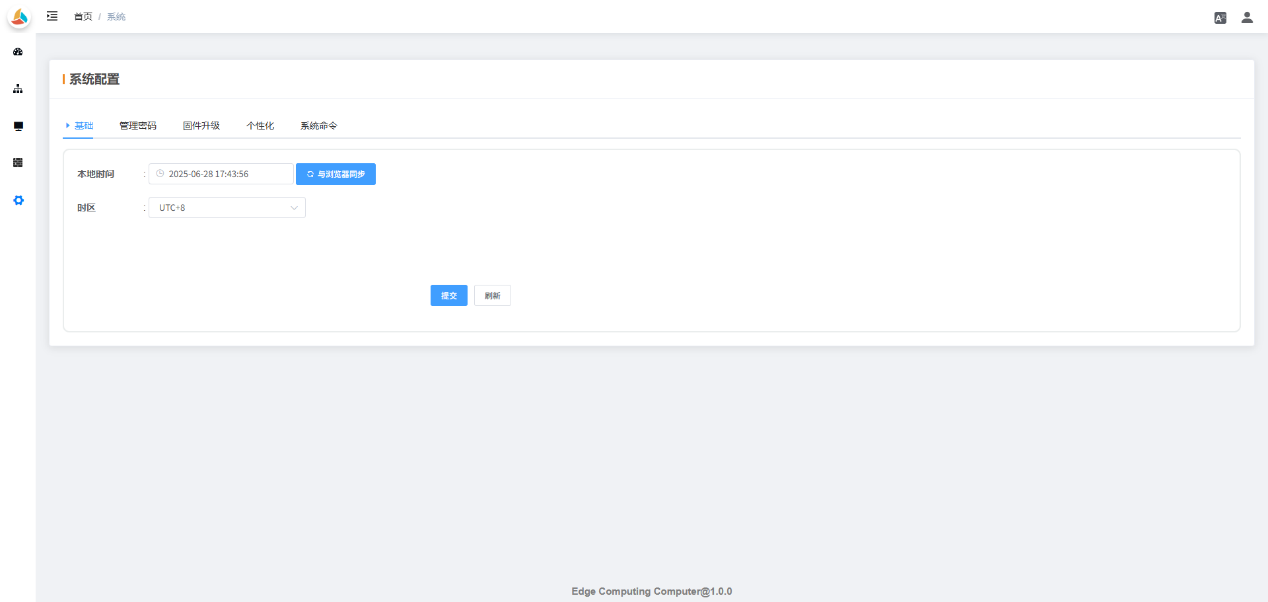

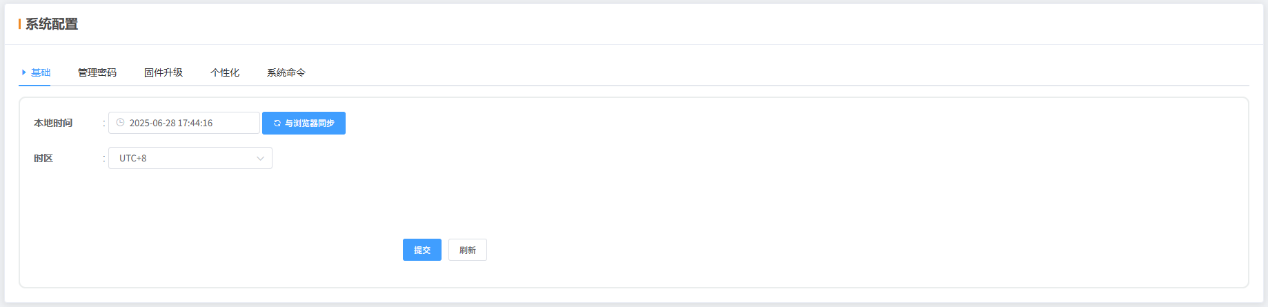

6.1 基礎

本地時間：設備本地時間，聯網會自動同步網絡NTP時間，用戶可點擊“與瀏覽器同步”按鈕立即校準

時區：顯示并允許用戶更改設備所在的時區，正確設置時區確保設備時間與當地時間一致

設置完成，點擊提交，重啟生效

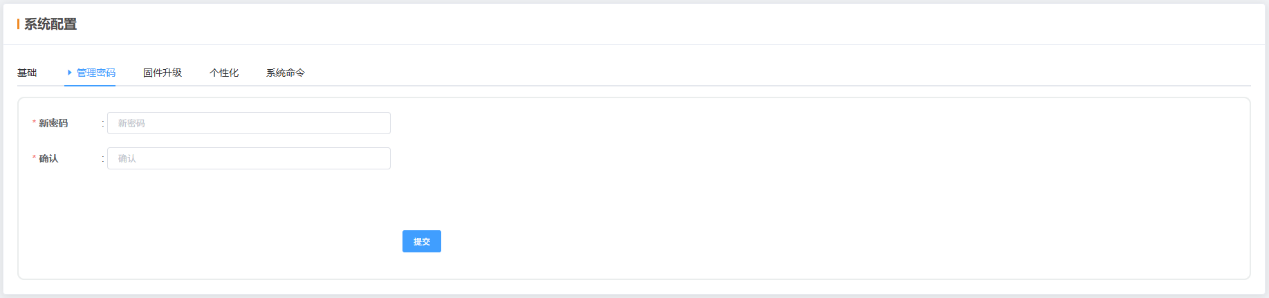

6.2 管理密碼

管理密碼：修改設備登錄密碼

設置完成，點擊提交，重啟生效

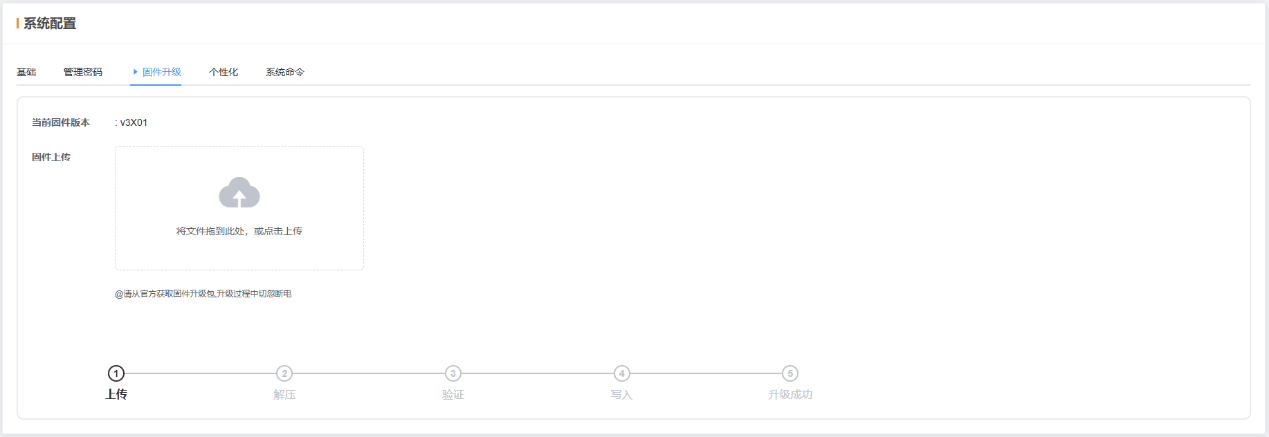

6.3 固件升級

固件升級：更新設備的固件版本，此固件指的是我司提供的設備管理頁面服務

設置完成，點擊提交，重啟生效

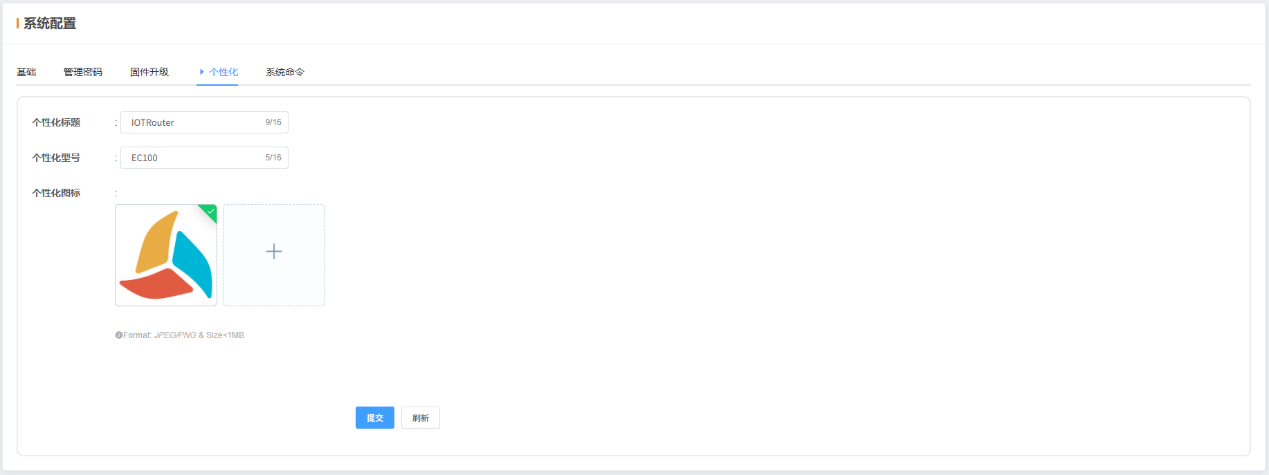

6.4個性化

個性化：支持自定義修改網關的標題、型號及LOGO圖標（請按指定格式上傳圖標文件）

設置完成，點擊提交，重啟生效

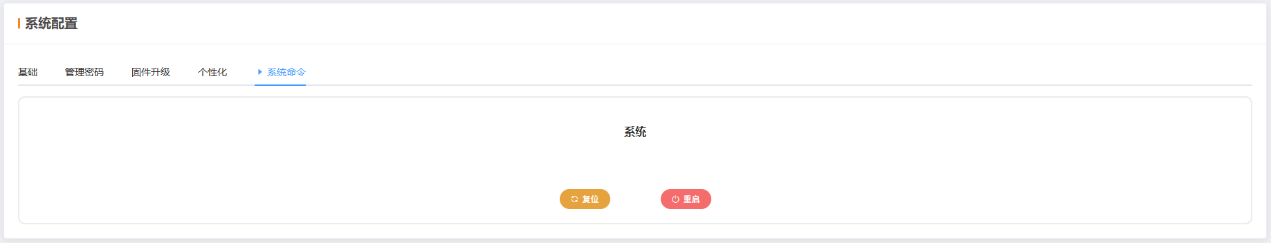

6.5 系統命令

復位：恢復出廠設置

重啟：重啟設備
