在工業自動化車間里，一臺20世紀90年代的PLC設備仍通過RS-232串口輸出關鍵傳感器數據；醫療監護儀通過COM口記錄患者生命體征；電力柜中的保護裝置通過RS-485總線傳輸告警信號——這些串行通信設備構成了工業基礎設施的神經末梢。串口服務器的誕生，正是為了解決這些設備在物聯網時代面臨的連接困境：如何將傳統串行設備無縫融入IP網絡，實現數據的遠程訪問與集中管理，而無需更換原有硬件或中斷生產流程。

一、核心功能定位：串行協議的IP化轉換中樞

串口服務器的本質是串行通信與TCP/IP網絡的協議轉換器。其核心功能可分解為三個層次：

物理接口適配

提供RS-232/485/422等工業標準串口，兼容不同電氣特性。RS-232適用于短距離點對點通信（如工控機與掃碼槍連接），RS-485支持千米級距離的多設備總線網絡（如Modbus RTU儀表網絡）。

協議轉換引擎

將串行數據流封裝為TCP/UDP數據包，支持Socket、Telnet、HTTP等網絡協議。例如，將溫控儀發送的“28.5℃”字符串轉換為包含IP頭的以太網幀，實現跨網段傳輸。

虛擬串口映射

在主機端創建虛擬COM口，使上位機軟件（如SCADA系統）無需修改即可通過“COM5”訪問網絡對端的真實串口設備，實現零成本軟件兼容。

技術價值：保留原有硬件投資的同時，解決串口傳輸距離受限（RS-232典型距離<15米）、無法集中管理等痛點，為老舊設備賦予物聯網接入能力。

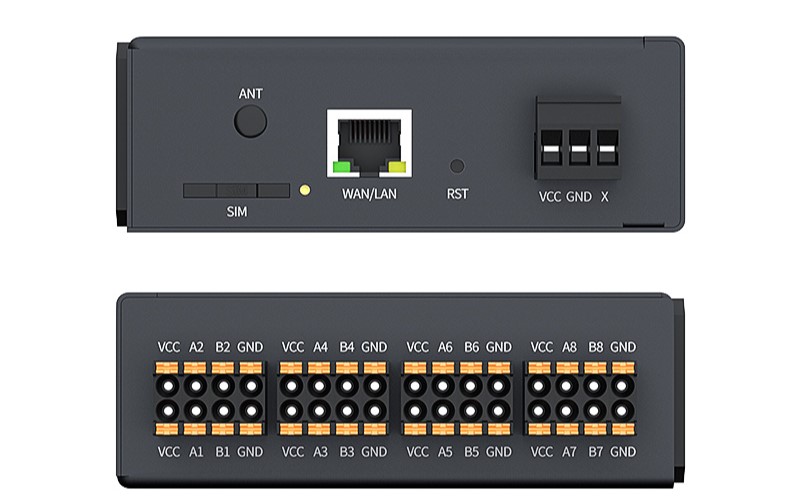

縱橫智控的串口網關EG8208

二、技術實現解析：從硬件架構到數據流控制

1.硬件組成三要素

串口處理單元：采用UART芯片（如SC16C754）實現并/串轉換，支持波特率自適應（300bps-921.6kbps）

網絡協議棧：集成MAC+PHY的以太網控制器（如W5500），支持10/100M自適應

中央處理器：ARM Cortex-M系列微控制器運行實時操作系統（如FreeRTOS），協調數據流調度

2.核心工作流程

2.1串行數據采集：通過GPIO引腳接收異步串行信號，轉換為字節數據流。以STM32為例，需配置USART模塊的起始位、數據位、停止位及奇偶校驗。

2.2網絡協議封裝

根據配置模式選擇傳輸協議：

TCP Server模式：串口設備作為服務端等待客戶端連接（適合數據被動上報）

TCP Client模式：主動連接指定IP的服務器（適合向中心平臺推送數據）

UDP模式：無連接傳輸，適用于低延遲場景（如工業控制指令）

3.雙向流量控制

實現網絡包與串行數據的雙向緩沖，通過滑動窗口機制防止數據溢出。關鍵參數包括：

表：串口服務器工作模式對比

三、部署實施指南：從硬件連接到安全配置

1.硬件連接步驟

2.1設備接線

RS-232：連接RXD/TXD/GND三線（點對點場景）

RS-485：接入A/B兩線并終端接120Ω電阻（總線拓撲）

2.2網絡配置

通過Web控制臺或串口命令行設置：

2.3虛擬串口映射（以Windows為例）

安裝廠商虛擬串口驅動 → 創建虛擬COM口 → 綁定目標設備的IP+端口號

2.關鍵安全策略

訪問白名單：限制源IP地址（如僅允許SCADA服務器訪問）

SSL/TLS加密：啟用SSL隧道保護數據傳輸（推薦TLS 1.3）

端口隔離：通過VLAN劃分串口網絡域（如將PLC網絡與辦公網隔離）

故障排查提示：若出現數據中斷，依次檢查：

串口波特率/數據位是否匹配（如設備發送8N1，服務器需配置8N1）

網絡防火墻是否阻斷TCP連接（使用telnet測試端口連通性）

RS-485終端電阻是否安裝（長距離傳輸必需）

四、典型應用場景：工業物聯的神經末梢

設備遠程維護

將分散的PLC串口接入網絡，工程師通過SSH隧道遠程登錄，實現跨地域故障診斷。某汽車廠通過部署16臺串口服務器，使PLC程序更新耗時從現場2小時縮短至在線10分鐘。

數據匯聚上云

電力變電站中，多臺繼電保護裝置通過RS-485串聯，經串口服務器轉換為MQTT協議推送至云平臺，實現實時負荷監測與預警。

醫療設備聯網

監護儀、輸液泵等通過COM口輸出數據，經醫療級串口服務器（符合IEC 60601標準）轉以太網，集成到醫院HIS系統，避免醫護人員手動記錄。

BMC帶外管理

在服務器機柜中，通過基板管理控制器（BMC）的串口實現Serial over LAN（SOL）功能，即使操作系統崩潰仍可遠程查看啟動日志。

結語：從透明橋接到智能邊緣節點

串口服務器已從簡單的協議轉換器演進為邊緣智能載體。新一代產品集成Python解釋器支持本地腳本處理（如數據過濾、告警閾值判斷），并開始融合OPC UA協議實現IT/OT深度互通。隨著工業互聯網向“啞設備”滲透，串口服務器將持續扮演低成本物聯網入口的關鍵角色，讓塵封的串行設備重獲數據生命力。
