rtu控制系統在油田應用

為實現單井自動化及智能排采, 以目前國際通用、 易于構成現場自動化控制的可編程控制器 PLC 為核 心, 配備高可靠性的輸入輸出模塊、 電量采集模塊及 GPRS 模塊, 研制了油田 RTU 控制系統。 該系統采用大容量存 儲、 低能耗、 無線測試、 數據無線傳輸?shù)汝P(guān)鍵技術, 適應野外惡劣的工作環境, 性能穩定、 安全可靠、 使用方便, 具有防雨、 防沙、 防盜功能。 通過進行 PLC 技術在該控制系統的應用研究, 可以自動調整游梁平衡度、 沖次, 實現 智能排采, 使抽油機、 抽油桿、 抽油泵等整個系統達到最佳配合, 提高系統效率, 大幅降低工人勞動強度, 推動智 慧油田建設。

國內煤層氣處于開采快速發展時期, 絕大多數 還是利用人工尋井方式進行, 沒有智能排采, 為實 現單井自動化, 采用智能排采是目前急需解決的問 題。 20 世紀 80 年代中期, 國外一些廠家利用其在數 據采集轉換及通信方面的優勢, 采用單片機技術推 出了遠程測控終端系統 (RTU), 并采用 RTU 與上 位計算機構成簡單的 SCADA 系統。 90 年代末, 國 內部分石油自動化研究所在消化吸收國外產品的同 時, 也相繼推出了以單片機為主要形式的抽油機專 用 RTU。 但 RTU 內的單片機主板一直未能形成工 業化批量生產。 現場應用時, 經常出現 RTU 故障, 遠程數據缺乏準確、 及時、 可靠的傳輸, 現場維護 維修工作量大。 進入 21 世紀以來, 隨著油田自動 化水平的不斷提高和普及, 在油田 SCADA 系統中, 一個傳輸及時性能可靠運行穩定的 RTU 必不可少。 為此利用目前國際通用易于構成現場自動化控 制的可編程控制器 PLC 為核心, 替代 RTU 內的單片 機數據采集主板, 進行 PLC 技術在油田 RTU 控制系 統中的應用研究。 再配備高精度的電量采集模塊及 具有多路模擬量輸入輸出模塊, 采用 GPRS 無線通 信方式, 實現具有高性能、 高可靠性的傳輸現場數據的遠程測控站 RTU。 可形成工業化批量生產、 通 用性強、 可靠性高、 性能穩定、 數據傳輸及時準確 的 RTU。 保證無故障安全運行大于 5a, 使用壽命大 于 20a, 以利于市場規范化管理。

現場試驗及應用情況

1.1現場試驗

1.1.1試驗方法

通過載荷傳感器與角位移傳感器將抽油機實際 數據采集至可編程 PLC, 并將歷史數據上傳至上位 機生成示功圖。 首先, 將角位移傳感器固定在抽油 機油梁上, 保證傳感器的頂部與油梁在同一水平線 上, 二者保持平行。 其次, 載荷傳感器的安裝需要 鋼板、 角鐵、 鋼纜、 固定鋼卡等, 鋼纜用于傳輸信 號, 鋼板、 角鐵、 固定卡用于固定鋼纜用。

1.1.2 試驗步驟

(1) 傳感器信號測試: 由開關電源分別為角位 移傳感器提供+12V 電源, 為載荷傳感器提供+5V 電 源, 用萬用表測得載荷傳感器輸出值在 0. 8 ~ 1. 5V 范圍內, 角位移傳感器輸出值在 6~15mA 范圍內。

(2) 將載荷傳感器信號線、 角位移傳感器信號 線分別接至 S7-200PLC 模擬輸入模塊。

(3)上位機為筆記本電腦兩臺。 一臺用于軟件 編程及控制, 使用 CP5512 卡、 適配器及 PROFIBUS- DP 通信線與 S7-200PLC 連接 (PROFIBUS-DP 通信 線協議); 另一臺用于示功圖的實時監控, 使用 PPI 通信線與 S7-200PLC 連接 (PPI 通信協議)。

(4) 編制載荷及位移信號采集程序, 修改調試 并進行數據采集。

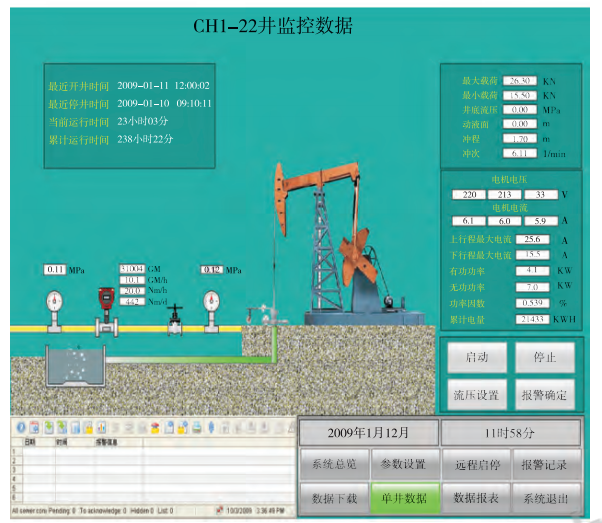

(5) 歷史數據顯示。

1.1. 3 試驗結果

通過現場實驗, 驗證了遠程終端 RTU 控制系統 的程序編制、 操作畫面、 完成的功能完全滿足用戶 要求和現場工藝工況。 同時軟件程序編制成熟后, 可以直接對多臺設備進行下載, 縮短調試時間和調 試費用。

1.2 開發應用情況

RTU 控制系統已在山西煤層氣樊莊、 程莊投運 近 400 臺套, 無故障運行已達 500 多天。 數據采集 傳輸及時、 準確、 可靠, 深受用戶好評。 目前正在 為鄭莊煤層氣近期開發作準備, 預計將投入 300 臺 套 RTU。
