背景介紹

鋼鐵產業是國民經濟的重要支柱產業，涉及面廣、產業關聯度高、消費拉動大，在經濟建設、社會發展、財政稅收、國防建設以及穩定就業等方面發揮著重要作用。我國是鋼鐵工業大國，每年為全球供應超過一半以上的鋼鐵。

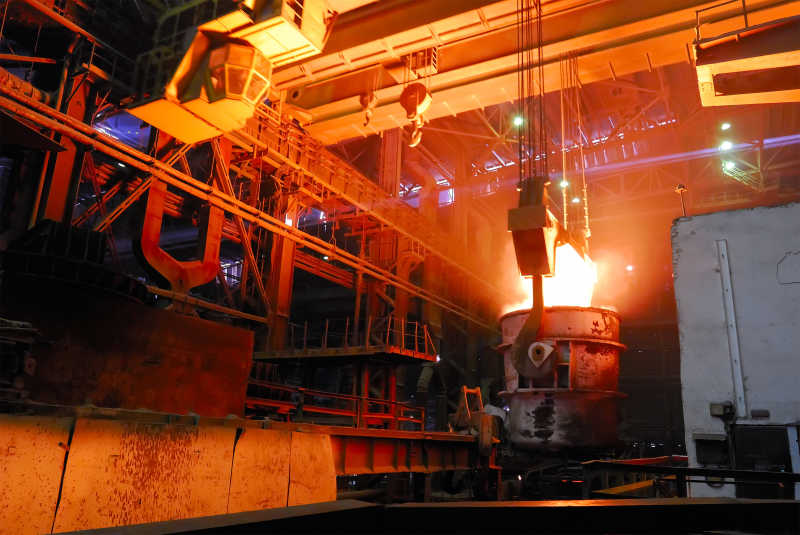

在鋼鐵生產過程中，高爐、轉爐和焦?fàn)t會產生大量煤氣。煤氣除塵后，可作為各車間的燃料來源，有些則送到化工廠作原料使用。這種煤氣含有大量一氧化碳（高爐煤氣中含有22~30%，焦?fàn)t煤氣中含有5~10%，轉爐煤氣中含有68~70%）。

一氧化碳（CO）是一種有毒、無色、無味的氣體，密度與空氣非常接近。如果發生泄漏，會嚴重危害生產人員的生命健康，一氧化碳中毒可導致頭痛、頭暈、惡心、虛弱、心率加快、心臟損傷，甚至死亡。所以，在鋼鐵廠中對一氧化碳進行實時監測是十分重要的。

根據《工業企業設計衛生標準》GBZ1-2002規定：車間內允許最高一氧化碳濃度為30mg/m3，當作業時間一次不超過30min時，一氧化碳允許濃度可放寬到100mg/m3（約為26ppm），當作業時間為10~20min內最大允許一氧化碳濃度為200mg/m3（175ppm）。

系統概述

國內某大型鋼鐵廠要求對全廠區關鍵位置進行實時監控一氧化碳濃度。由于鋼鐵廠廠區較大，各車間與中控室之間的距離也較遠，采用傳統的布線方式，工程耗費大，成本較高且不易維護。對此，縱橫智控提供了一套有毒有害氣體在線監測系統方案，采用4G無線通信的方式，具有響應速度快、可靠性強、維護成本低、使用壽命長等特點。

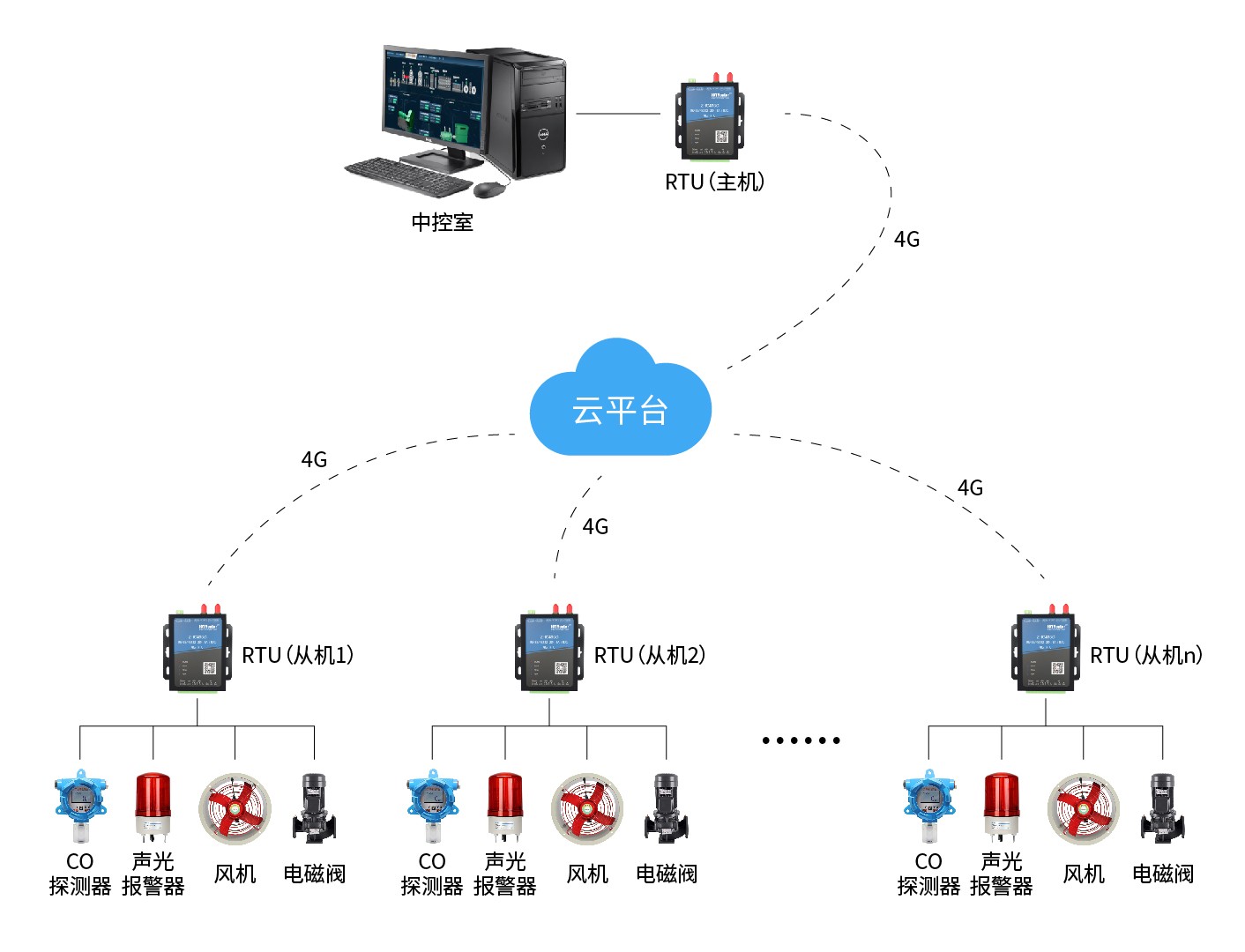

系統主要由RTU測控終端、一氧化碳探測器、聲光報警器、風機、電磁閥等組成。通過安裝在各點位的一氧化碳探測器對氣體的濃度進行監測，現場RTU（從機）實時采集濃度信號并上傳云端。中控室RTU（主機）查詢?cè)贫藬?shù)據并發送至上位機系統，通過上位機系統對監測點的氣體濃度信號進行分析處理，并發出相應的信號控制現場的電磁閥、風機等設備。

系統能夠?qū)Ω鲄^(qū)域氣體進行實時濃度數據及設備狀態監控。當環境中探測氣體濃度達到或超過預置報警值時，聲光報警器立即出發警報，以提醒工作人員迅速撤離。同時中控室也會收到報警信號，提醒管理人員及早采取安全措施，防止危險事故的發生，從而保障生產安全。

Modbus云網關

在普通的點對多點通信模式下，一般由主設備廣播到與之建立映射的每個從設備，Modbus設備地址與之相符的從設備收到查詢指令后，回復數據到主設備。若需要獲取所有從設備的數據，則通過主設備輪詢，那么從設備越多，輪詢時間就會變得越長。

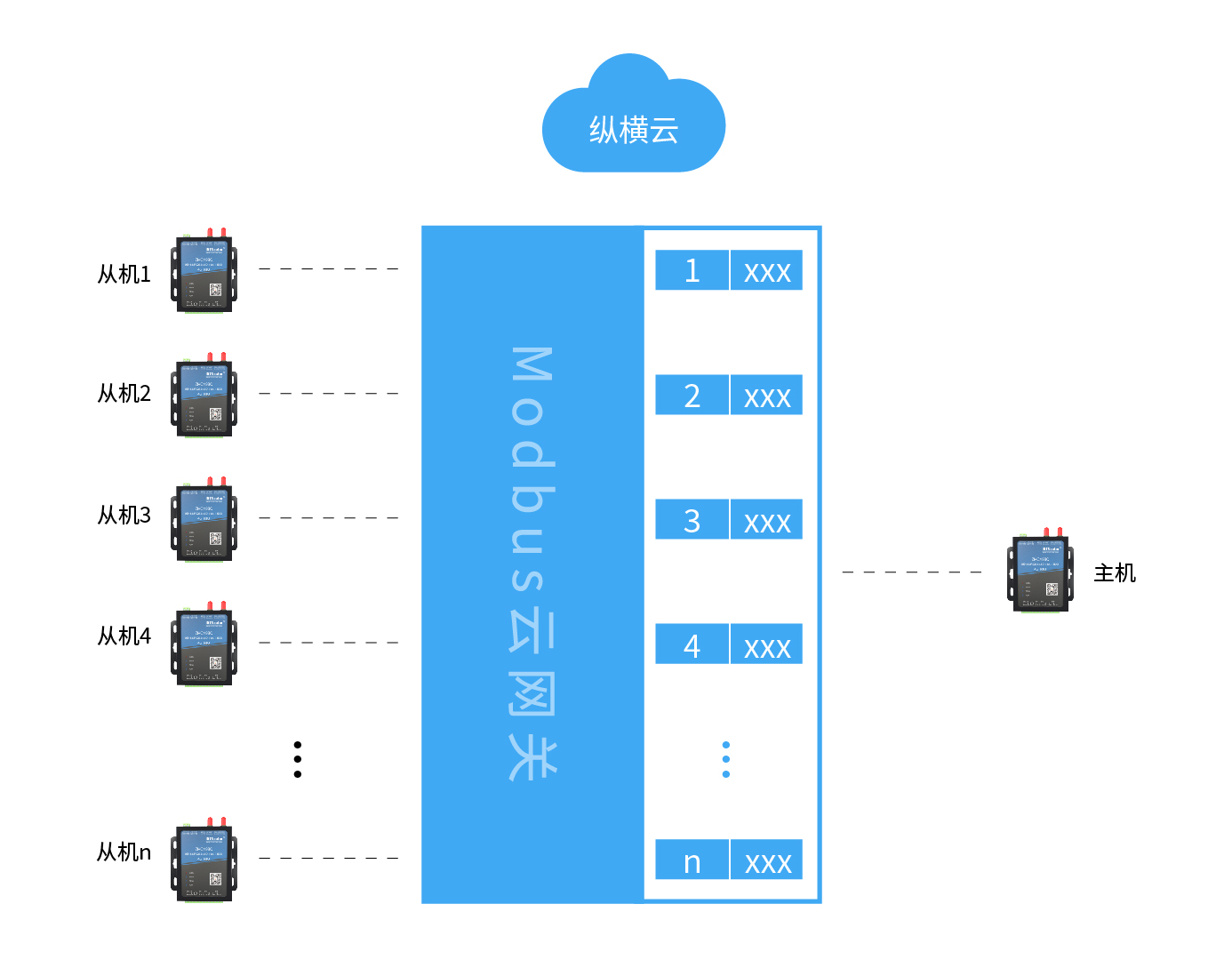

由于鋼鐵廠監測點位較多，且一氧化碳濃度檢測需要一定實時性，輪詢機制無法達到實時更新數據的要求。針對此問題，縱橫智控開發了Modbus云網關功能。相當于在云端虛擬了一臺Modbus網關，所有從設備主動實時上報數據至云端存儲于Modbus云網關中。主設備與云網關建立映射，可直接獲取全部數據，完美解決了輪詢帶來的時延問題。

系統功能

1.實時監測各區域氣體濃度數據，達到超標濃度時立即報警。

2.通過上位機系統監控中心實時查看現場情況。

3.在監控中心實時記錄各監測數據，對數據統一集中管理。

4.通過聲光報警、語音報警、LED屏幕顯示等多種方式發出報警信息，及時告知現場工作人員及維護管理責任人。

5.對歷史數據的自動分類整理。

6.管理軟件提供事件查詢、告警配置和查詢、環境參數瀏覽。

系統優勢

系統提供適應工廠危險氣體監控與管理的功能，針對易燃?xì)怏w、易爆氣體、有毒氣體、粉塵等進行實時在線監控分析，形成直觀結果，使生產管理人員及監控中心掌握生產車間的各類有毒有害氣體的實時動態數據信息，并能統計查詢分析歷史時間段的變化動態，對有可能引發危險事故的因素及時排除，第一時間控制危險警情，以實現企業生產的安全、持續、穩定進行。

該方案可廣泛應用于燃?xì)?、石油化工、冶金、鋼鐵、煉焦、電力等存在可燃或有毒氣體的各個行業，為企業的安全生產提供保障，為企業生產效率的提高提供強有力的支持，為生產人員及車間提供安全的環境，以實現企業數字化、現代化。
