-支持4G全網通
-內置貼片SIM卡，送8年資費
- 支持級聯，無感擴展IO接口數量
- 無需配置，即插即用
- 通信延遲毫秒級
- 高速通信無丟包，無異常
- 硬件指示燈實時呈現通信狀態
LTE | LTE-FDD | Band1/Band3/Band5/Band8 |
| LTE-TDD | Band34/Band38/Band39/Band40/Band41 |
RS485 | 接口數量 | 1路 |
| 工作模式 | Master |
| 支持波特率 | 115200/9600/4800/2400 |
AO | 接口數量 | 4路 |
| 輸出類型 | 4-20mA輸出 |
| 采樣精度 | 12位 |
AI | 接口數量 | 4路 |
| 輸入類型 | 4-20mA輸入 |
| 采樣精度 | 12位 |
電氣參數 | 額定電壓 | DC12V，工作范圍DC12~24V |
| 額定功率 | 1.6W |
| 電源保護 | 防靜電，防浪涌，防反接 |
環境參數 | 工作溫度 | -40~85℃ |
| 存儲溫度 | -40~85℃ |
| 環境濕度 | 10-90% RH（無凝結） |
機械參數 | 尺寸 | 80*71*63mm |
| 安裝 | DIN35MM導軌安裝 |
| 重量 | 150g |
| 材質 | ABS |

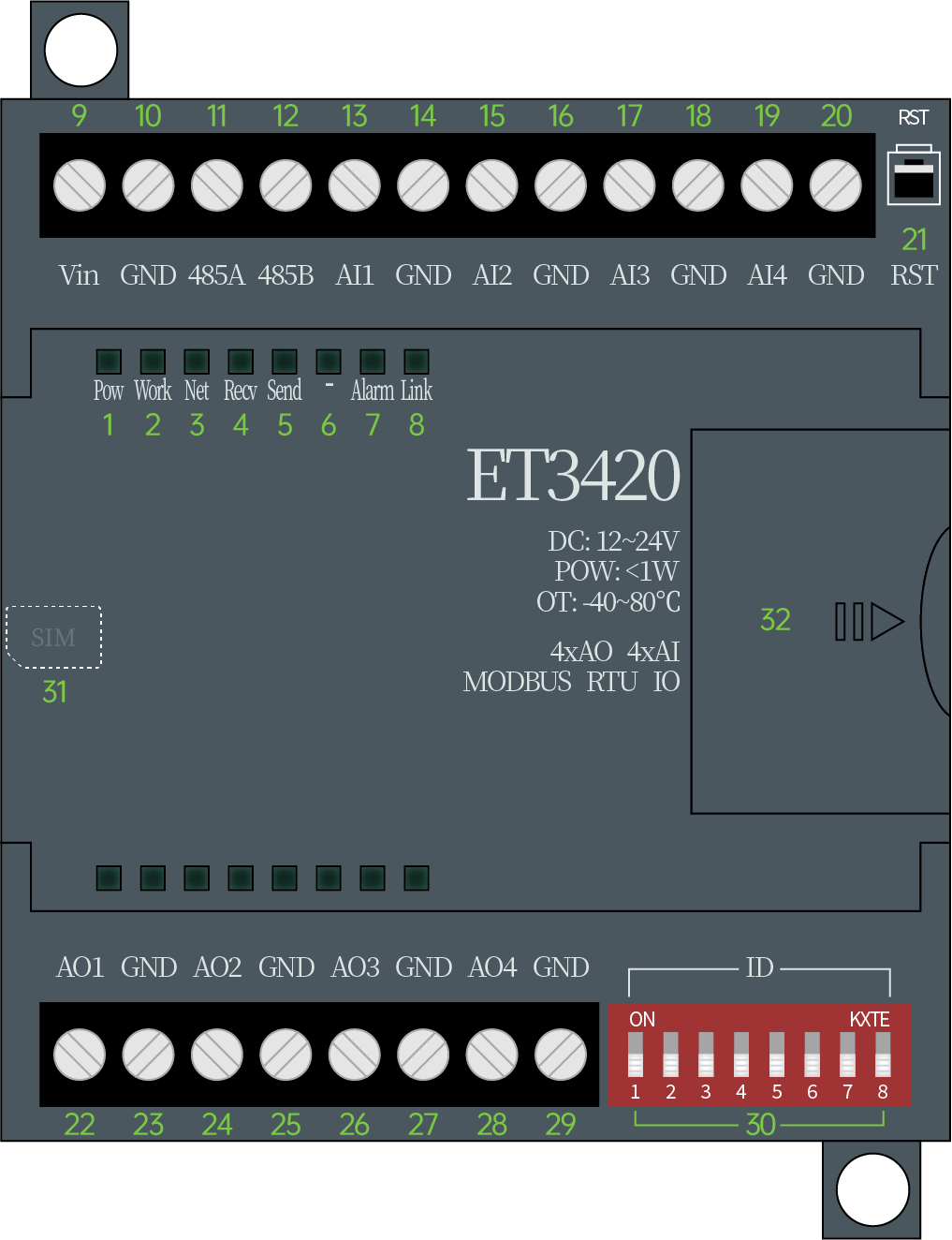

序號 | 名稱 | 含義 | 序號 | 名稱 | 含義 |
1 | Pow | 電源指示燈,常亮 | 17 | AI3 | AI3信號輸入 |
2 | Work | 未查到卡：慢閃 查到卡：快閃 PDP注冊成功：頻閃 | 18 | GND | AI信號輸入地 |
3 | Net | SOCKET連接成功亮 | 19 | AI4 | AI4信號輸入 |
4 | Recv | 網絡數據接收燈 | 20 | GND | AI信號輸入地 |
5 | Send | 網絡數據發送燈 | 21 | RST | 復位按鍵 |
6 | -- | 預留 | 22 | AO1 | AO1信號輸出 |
7 | Alarm | 報警燈,級聯設備通信異常常亮 | 23 | GND | AO信號輸出地 |
8 | Link | 連接燈,級聯設備插入常亮 | 24 | AO2 | AO2信號輸出 |
9 | Vin | 電源輸入正級 | 25 | GND | AO信號輸出地 |
10 | GND | 電源輸入負極 | 26 | AO3 | AO3信號輸出 |
11 | 485A | RS485-A | 27 | GND | AO信號輸出地 |
12 | 485B | RS485-B | 28 | AO4 | AO4信號輸出 |
13 | AI1 | AI1信號輸入 | 29 | GND | AO信號輸出地 |
14 | GND | AI信號輸入地 | 30 | 撥碼 | 1-8表示MODBUS通信地址（0~255）,重啟生效 |
15 | AI2 | AI2信號輸入 | 31 | SIM | 外部SIM卡插口 |
16 | GND | AI信號輸入地 | 32 | S | S口,用于向下級聯 |

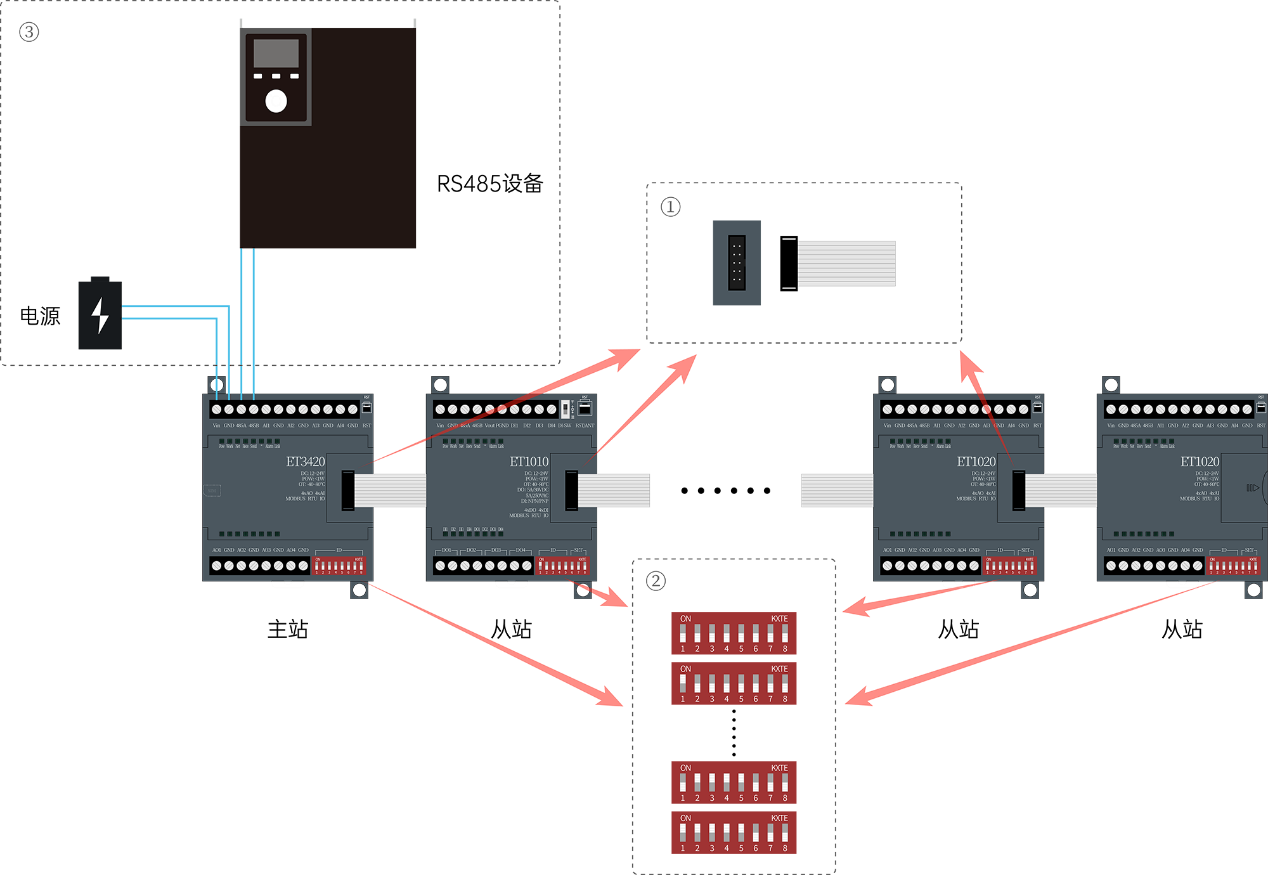

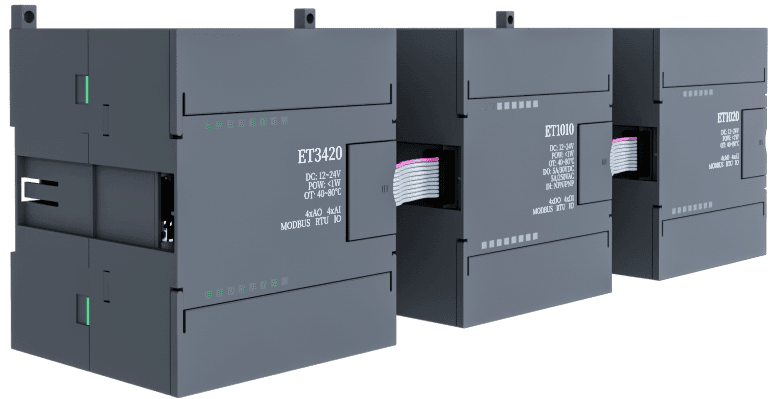

① ET3420可以和ET1010/ET1020模塊隨意級聯，ET3420為主站。
② 將每個ET產品的撥碼開關撥到不同的位置（設置通信地址），避免通信沖突。
③ 根據需求，配置ET3410連接的服務器地址，即可和ET3410進行MODBUS/JSON協議通信。
Tips:
MODBUS通信地址為主站的通信地址
寄存器地址從0000H開始，按照級聯順序依次排列
寄存器類型 | 寄存器地址 | 寄存器屬性 | 支持功能碼 | 提示 |
DO寄存器 | 0000H~0003H | DO1-DO4 | 01(讀) 05(寫單個) 0F(寫多個) | 第一個ET1010模塊 |
| 0004H~0007H | DO5-DO8 |
| 第二個ET1010模塊 |
| 0008H~000BH | DO9-DO12 |
| 第三個ET1010模塊 |
| 000CH~000FH | DO13-DO16 |
| 第四個ET1010模塊 |
| ...... | ...... |
| ...... |
DI寄存器 | 0000H~0003H | DI1-DI4 | 02(讀) | 第一個ET1010模塊 |
| 0004H~0007H | DI5-DI8 |
| 第二個ET1010模塊 |
| 0008H~000BH | DI9-DI12 |
| 第三個ET1010模塊 |
| 000CH~000FH | DI13-DI16 |
| 第四個ET1010模塊 |
| ...... | ...... |
| ...... |
AO寄存器 | 0000H~0003H | AO1-AO4 | 03(讀) 06(寫單個) 10(寫多個) 單位uA | 第一個ET1020模塊 |
| 0004H~0007H | AO5-AO8 |
| 第二個ET1020模塊 |
| 0008H~000BH | AO9-AO12 |
| 第三個ET1020模塊 |
| 000CH~000FH | AO13-AO16 |
| 第四個ET1020模塊 |
| ...... | ...... |
| ...... |
AI寄存器 | 0000H~0003H | AI1-AI4 | 04(讀) 單位uA | 第一個ET1020模塊 |
| 0004H~0007H | AI5-AI8 |
| 第二個ET1020模塊 |
| 0008H~000BH | AI9-AI12 |
| 第三個ET1020模塊 |
| 000CH~000FH | AI13-AI16 |
| 第四個ET1020模塊 |
| ...... | ...... |
| ...... |
保持寄存器 | 1000H | 版本+地址 | 03(讀多個) |
|
| 1001H | DI數量+DO數量 |
|
|
| 1002H | AI數量+AO數量 |
|
|
Q1：為什么AI數據采集正常，但是控制AO會錯誤？
A1：請檢查級聯模塊的地址碼，不能一致。地址碼不影響數據采集，但是會影響下行控制。
Q2：為什么接了一個ET3420模塊級聯3個ET1020，讀16路DI會報錯？
A2：請先讀1000H-1002H寄存器數據，判斷主模塊檢測到多少個從站IO。如果和實際不匹配，可根據Alarm燈查找有問題模塊，Alarm燈常亮表示下級模塊通信異常。
Q3：我有8個模塊，如果中間一個模塊出現通信問題，是否其后的模塊就無法通信？
A3：是的，模塊的級聯類似高鐵車廂，中間斷開，高鐵頭只會牽引剩余車廂往前行駛。主模塊的自適應算法可以保證異常及時發現。
Q4：我有4個模塊已經在正常工作，想要繼續增加2個，怎么操作？
A4：直接級聯，只需保證地址碼不一致，主模塊可以自適應。
Q5：最大可以級聯多少個模塊？
A5：默認固件最大支持10個，如果有特殊需求，盡情騷擾客服。
Q6：是否考慮推出其他接口類型的模塊，且協議互相適配？
A6：盡情期待，答案是肯定的。

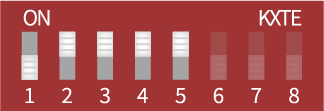

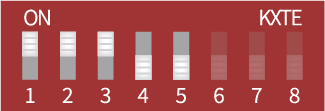

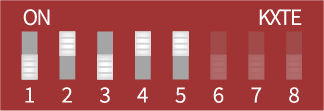

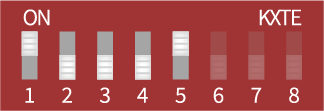

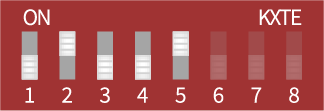

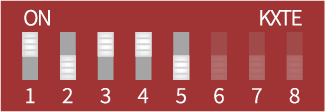

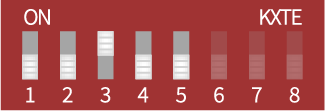

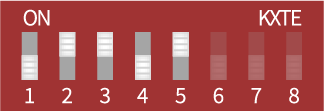

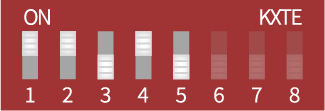

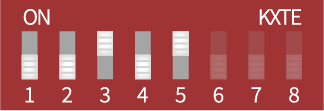

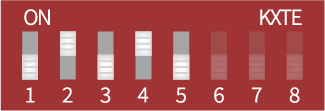

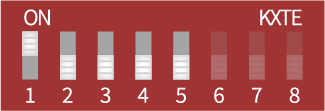

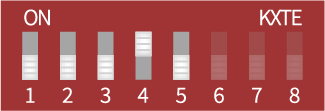

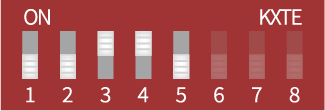

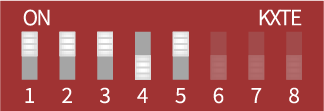

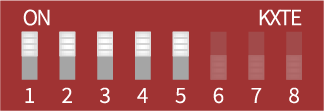

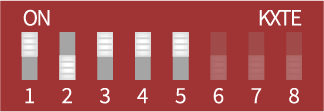

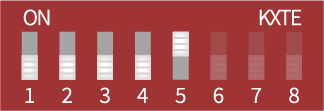

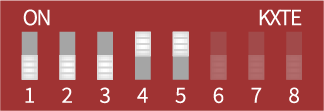

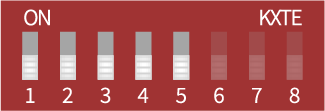

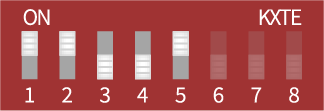

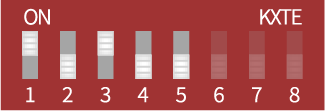

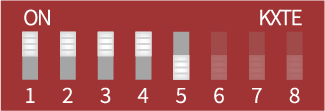

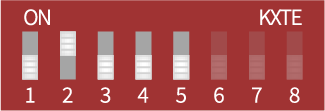

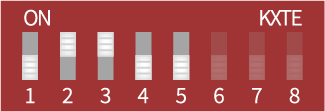

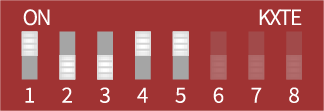

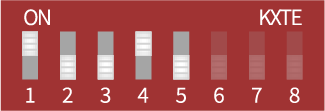

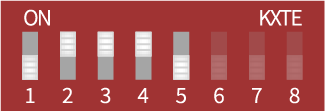

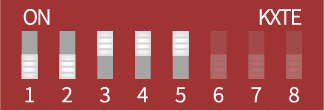

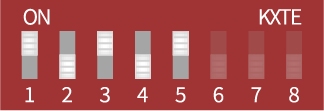

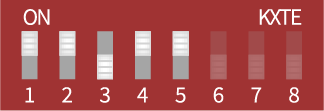

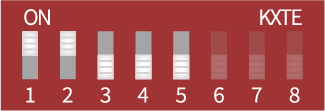

1~8設置MODBUS通信地址：
ID | 二進制 | 圖示 | ID | 二進制 | 圖示 |
0 | 00000 |
| 16 | 10000 |
|
1 | 00001 |
| 17 | 10001 |
|
2 | 00010 |
| 18 | 10010 |
|
3 | 00011 |
| 19 | 10011 |
|
4 | 00100 |
| 20 | 10100 |
|
5 | 00101 |
| 21 | 10101 |
|
6 | 00110 |
| 22 | 10110 |
|
7 | 00111 |
| 23 | 10111 |
|
8 | 01000 |
| 24 | 11000 |
|
9 | 01001 |
| 25 | 11001 |
|
10 | 01010 |
| 26 | 11010 |
|
11 | 01011 |
| 27 | 11011 |
|
12 | 01100 |
| 28 | 11100 |
|
13 | 01101 |
| 29 | 11101 |
|
14 | 01110 |
| 30 | 11110 |
|
15 | 01111 |
| 31 | 11111 |
|
（上表僅列出了前32個通信地址，其余通信地址按照該表邏輯規則撥碼即可）

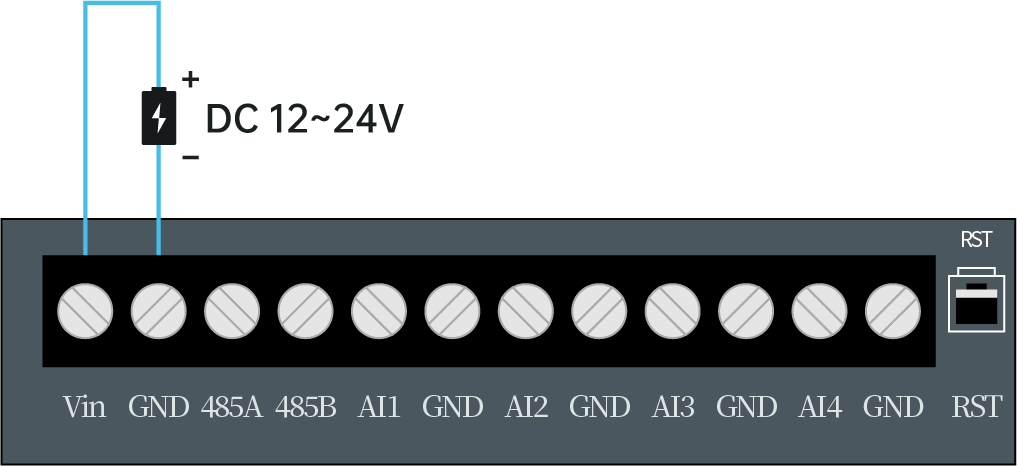

圖1. 電源接線

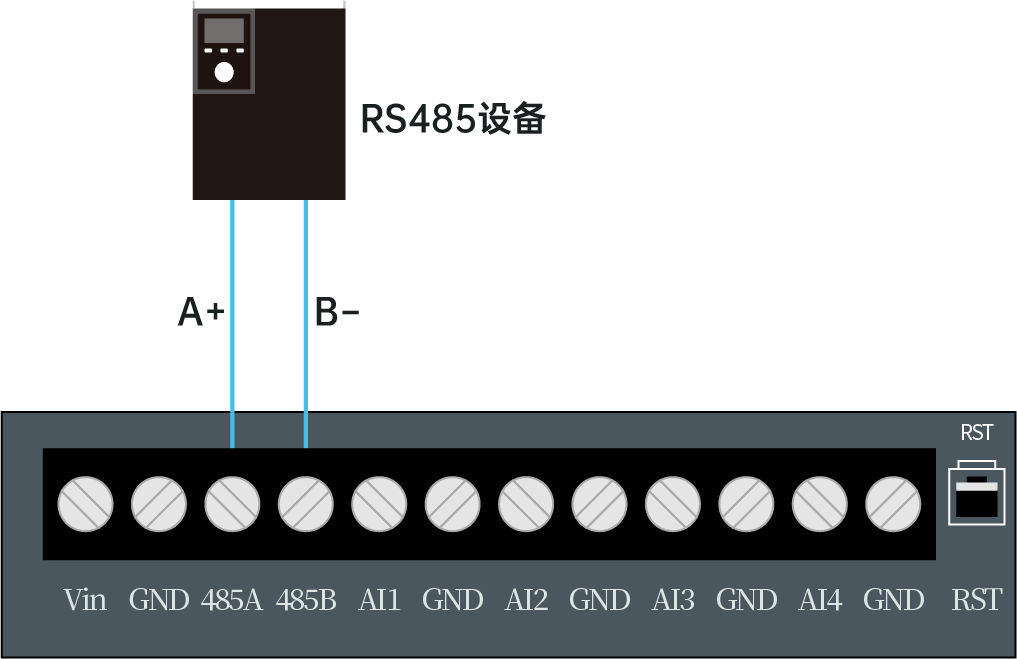

圖2. RS485接線

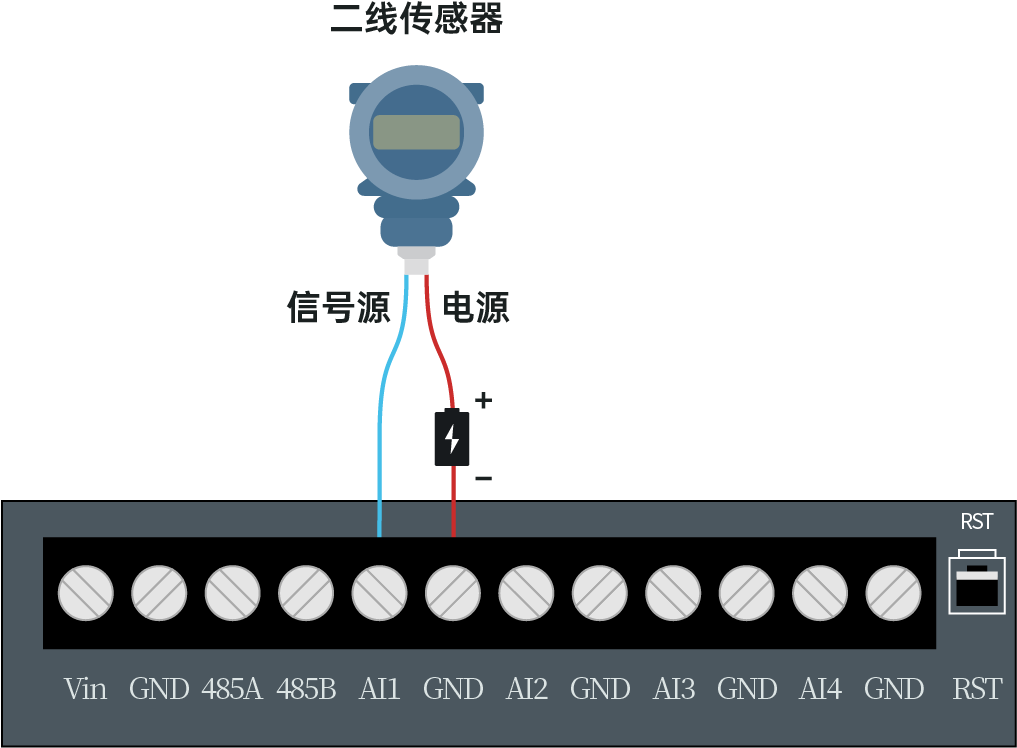

圖3. AI接線（二線傳感器）

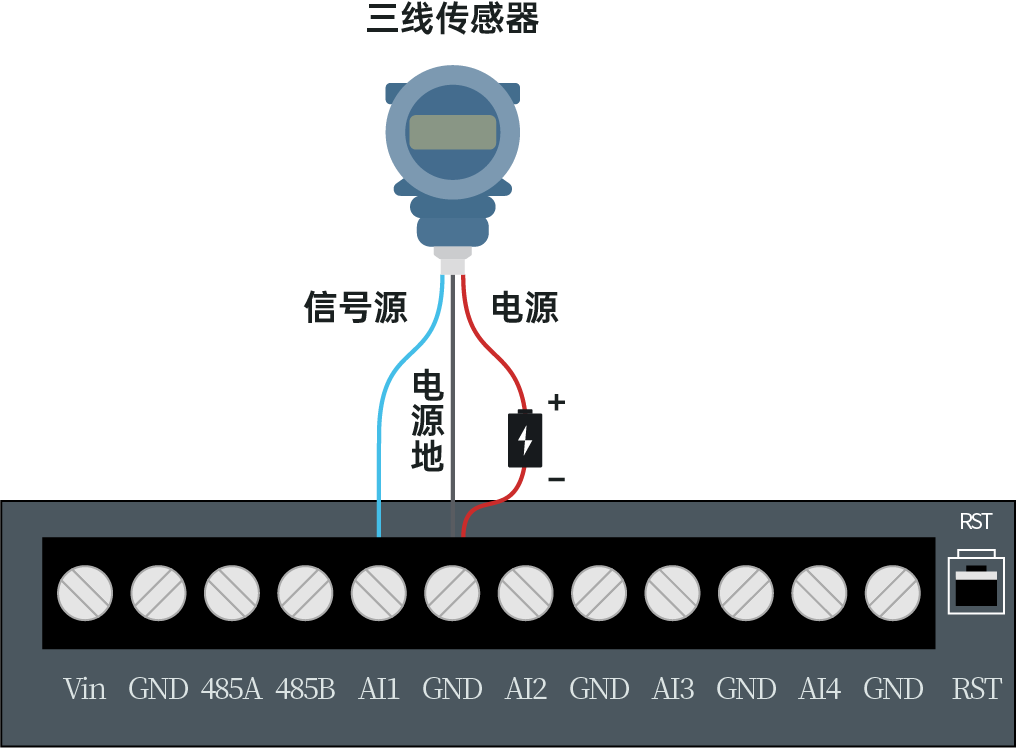

圖4. AI接線（三線傳感器）

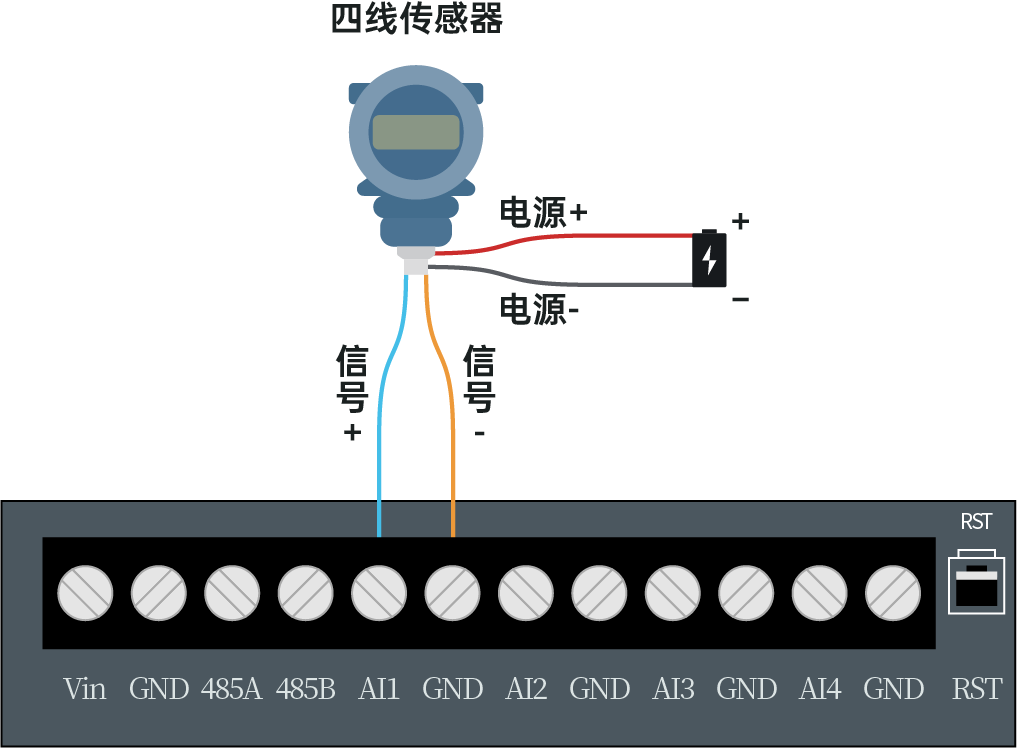

圖5. AI接線（四線傳感器）

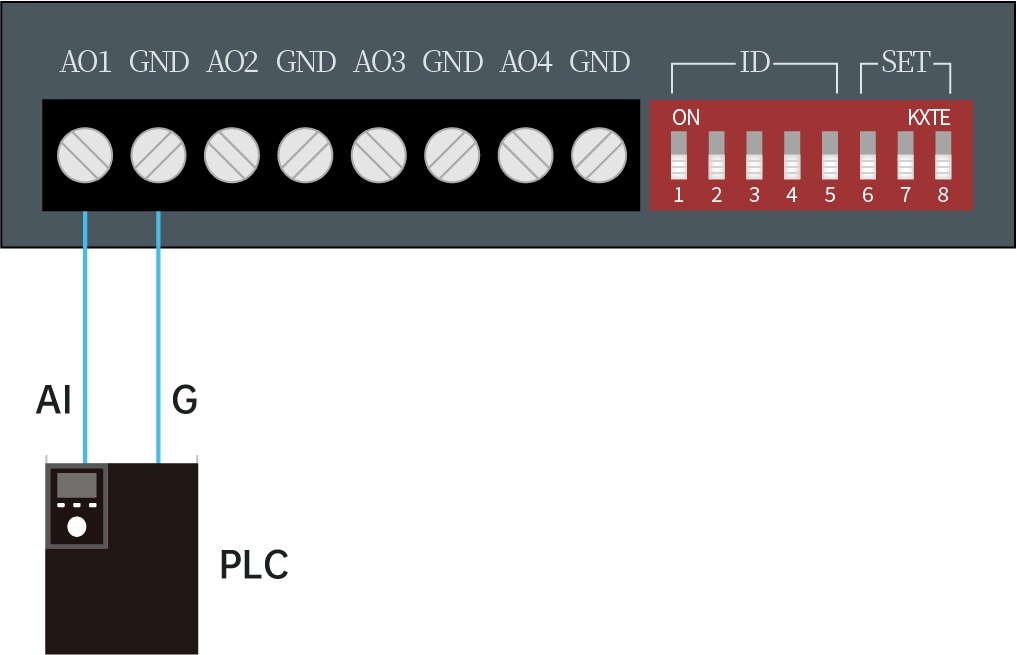

圖6. AO接線
