-支持WiFi通信
-支持以太網通信
-支持級聯，無感擴展IO接口數量
-通信延遲毫秒級
-網頁配置，無需配置工具
-支持IO跟隨，組網應用
-硬件指示燈實時呈現通信狀態
WiFi | 芯片方案 | ESP32 |
| 工作頻率 | 2.412-2.484Ghz |
| RF認證 | FCC/CE-RED/SRRC |
| 協議 | 802.11 b/g/n（802.11n，速度高達150Mbps） |
| WiFi模式 | Station/SoftAP/SoftAP+Station |
RJ45 | 網口速率 | 10M/100M自適應 |
RS485 | 接口數量 | 1路 |
| 工作模式 | Master |
| 支持波特率 | 115200/9600/4800/2400 |
電氣參數 | 額定電壓 | DC12V，工作范圍DC12~24V |
| 額定功率 | <5W |
| 電源保護 | 防靜電，防浪涌，防反接 |
環境參數 | 工作溫度 | -40~85℃ |
| 存儲溫度 | -40~85℃ |
| 環境濕度 | 10-90% RH（無凝結） |
機械參數 | 尺寸 | 80*46*63mm |
| 安裝 | DIN35MM導軌安裝 |
| 重量 | 150g |
| 材質 | ABS |

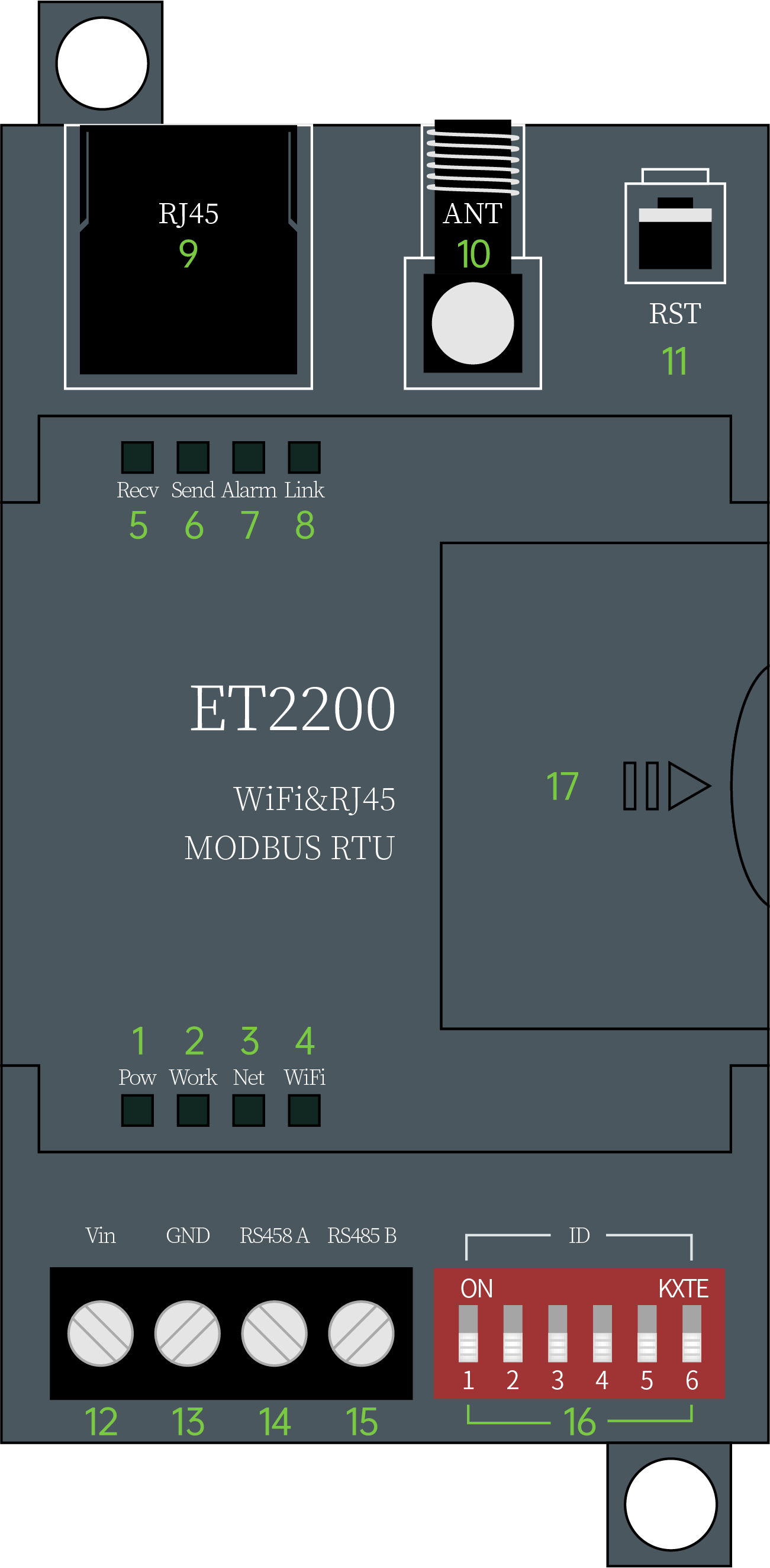

序號 | 名稱 | 含義 | 序號 | 名稱 | 含義 |
1 | Pow | 電源指示燈,常亮 | 10 | ANT | 天線 |
2 | Work | 工作指示燈,間隔1秒閃爍 | 11 | RST | RST |
3 | Net | 網絡指示燈 | 12 | Vin | 電源輸入正級 |
4 | LoRa | WiFi連接指示燈 | 13 | GND | 電源輸入負極 |
5 | Recv | 接收數據指示燈 | 14 | 485A | RS485-A |
6 | Send | 發送數據指示燈 | 15 | 485B | RS485-B |
7 | Alarm | 報警指示燈,級聯設備通信異常常亮 | 16 | 撥碼 | 1-6表示MODBUS通信地址（0~63）,重啟生效 |
8 | Link | 連接指示燈,級聯設備插入常亮 | 17 | S | S口,用于向下級聯 |
9 | RJ45 | 網口 |
|
|
|

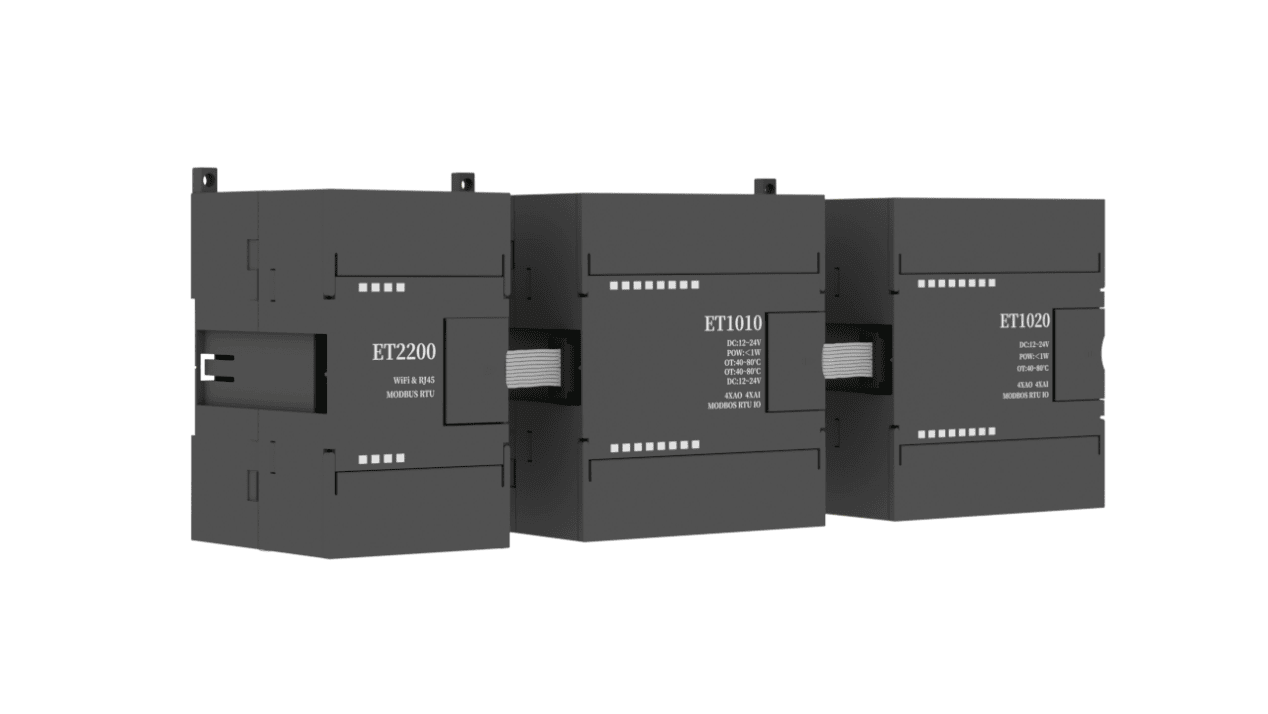

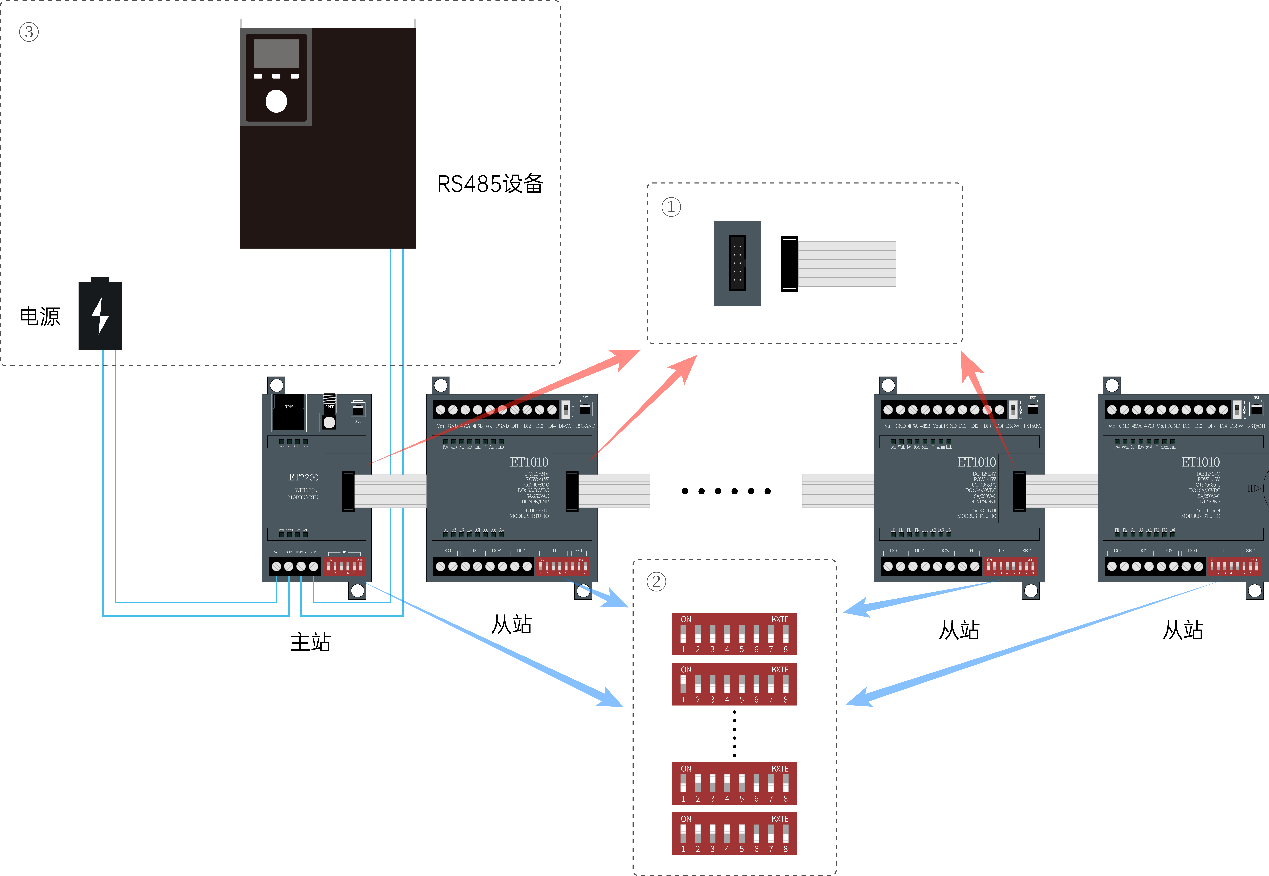

① ET2200可以和ET1010/ET1020模塊隨意級聯，ET2200為主站。
② 將每個ET產品的撥碼開關撥到不同的位置（設置通信地址），避免通信沖突。
③ 根據需求，配置ET2200連接的服務器地址，即可和ET2200進行MODBUS/JSON協議通信。
Tips:
MODBUS通信地址為主站的通信地址
寄存器地址從0000H開始，按照級聯順序依次排列
寄存器類型 | 寄存器地址 | 寄存器屬性 | 支持功能碼 | 提示 |
DO寄存器 | 0000H~0003H | DO1-DO4 | 01(讀) 05(寫單個) 0F(寫多個) | 第一個ET1010模塊 |
| 0004H~0007H | DO5-DO8 |
| 第二個ET1010模塊 |
| 0008H~000BH | DO9-DO12 |
| 第三個ET1010模塊 |
| 000CH~000FH | DO13-DO16 |
| 第四個ET1010模塊 |
| ...... | ...... |
| ...... |
DI寄存器 | 0000H~0003H | DI1-DI4 | 02(讀) | 第一個ET1010模塊 |
| 0004H~0007H | DI5-DI8 |
| 第二個ET1010模塊 |
| 0008H~000BH | DI9-DI12 |
| 第三個ET1010模塊 |
| 000CH~000FH | DI13-DI16 |
| 第四個ET1010模塊 |
| ...... | ...... |
| ...... |
AO寄存器 | 0000H~0003H | AO1-AO4 | 03(讀) 06(寫單個) 10(寫多個) 單位uA | 第一個ET1020模塊 |
| 0004H~0007H | AO5-AO8 |
| 第二個ET1020模塊 |
| 0008H~000BH | AO9-AO12 |
| 第三個ET1020模塊 |
| 000CH~000FH | AO13-AO16 |
| 第四個ET1020模塊 |
| ...... | ...... |
| ...... |
AI寄存器 | 0000H~0003H | AI1-AI4 | 04(讀) 單位uA | 第一個ET1020模塊 |
| 0004H~0007H | AI5-AI8 |
| 第二個ET1020模塊 |
| 0008H~000BH | AI9-AI12 |
| 第三個ET1020模塊 |
| 000CH~000FH | AI13-AI16 |
| 第四個ET1020模塊 |
| ...... | ...... |
| ...... |
保持寄存器 | 1000H | 版本+地址 | 03(讀) |
|
| 1001H | DI數量+DO數量 |
|
|
| 1002H | AI數量+AO數量 |
|
|
Q1：為什么DI數據采集正常,但是控制DO會錯誤？
A1：請檢查級聯模塊的地址碼，不能一致。地址碼不影響數據采集，但是會影響下行控制。
Q2：為什么接了一個ET2200模塊級聯3個ET1010，讀16路DI會報錯？
A2：請先讀1000H-1002H寄存器數據，判斷主模塊檢測到多少個從站IO。如果和實際不匹配，可根據Alarm燈查找有問題模塊，Alarm燈常亮表示下級模塊通信異常。
Q3：我有8個模塊，如果中間一個模塊出現通信問題，是否其后的模塊就無法通信？
A3：是的，模塊的級聯類似高鐵車廂，中間斷開，高鐵頭只會牽引剩余車廂往前行駛。主模塊的自適應算法可以保證異常及時發現。
Q4：我有4個模塊已經在正常工作，想要繼續增加2個，怎么操作？
A4：直接級聯，只需保證地址碼不一致，主模塊可以自適應。
Q5：最大可以級聯多少個模塊？
A5：默認固件最大支持10個，如果有特殊需求，盡情騷擾客服。
Q6：是否考慮推出其他接口類型的模塊，且協議互相適配？
A6：盡情期待，答案是肯定的。

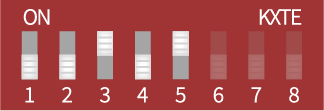

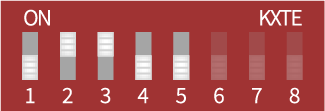

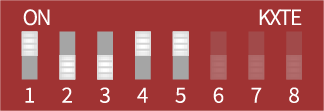

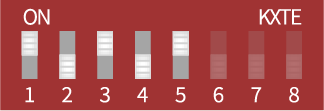

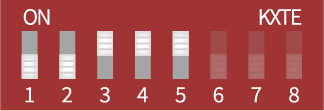

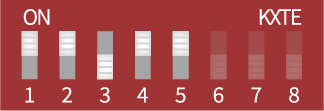

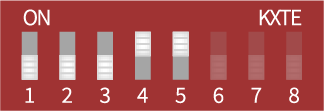

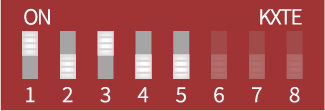

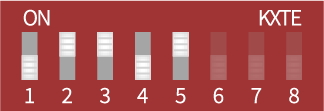

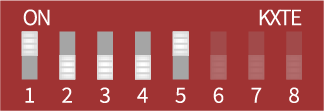

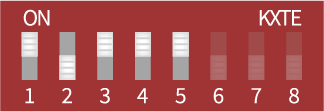

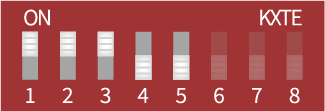

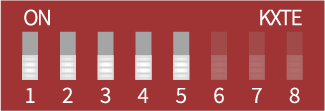

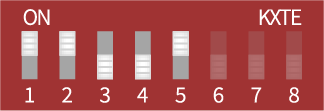

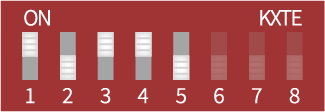

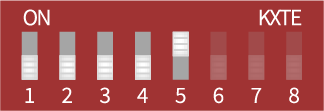

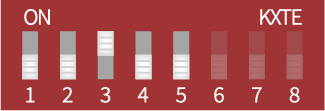

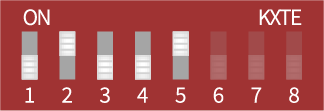

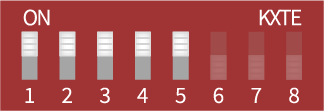

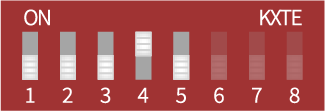

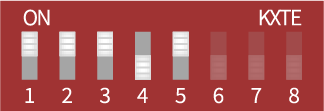

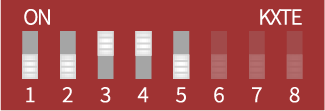

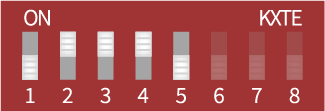

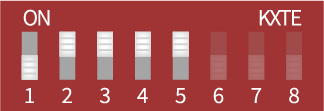

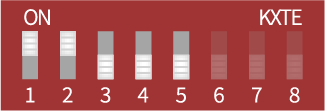

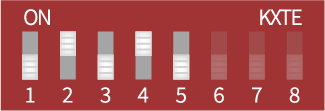

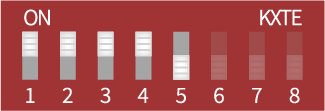

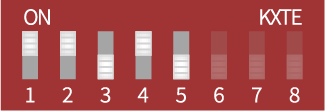

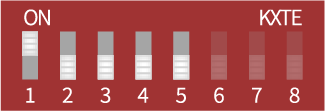

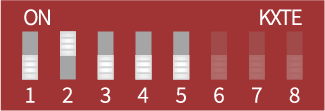

1~6設置MODBUS通信地址：
ID | 二進制 | 圖示 | ID | 二進制 | 圖示 |
0 | 00000 |
| 16 | 10000 |
|
1 | 00001 |
| 17 | 10001 |
|
2 | 00010 |
| 18 | 10010 |
|
3 | 00011 |
| 19 | 10011 |
|
4 | 00100 |
| 20 | 10100 |
|
5 | 00101 |
| 21 | 10101 |
|
6 | 00110 |
| 22 | 10110 |
|
7 | 00111 |
| 23 | 10111 |
|
8 | 01000 |
| 24 | 11000 |
|
9 | 01001 |
| 25 | 11001 |
|
10 | 01010 |
| 26 | 11010 |
|
11 | 01011 |
| 27 | 11011 |
|
12 | 01100 |
| 28 | 11100 |
|
13 | 01101 |
| 29 | 11101 |
|
14 | 01110 |
| 30 | 11110 |
|
15 | 01111 |
| 31 | 11111 |
|
（上表僅列出了前32個通信地址，其余通信地址按照該表邏輯規則撥碼即可）

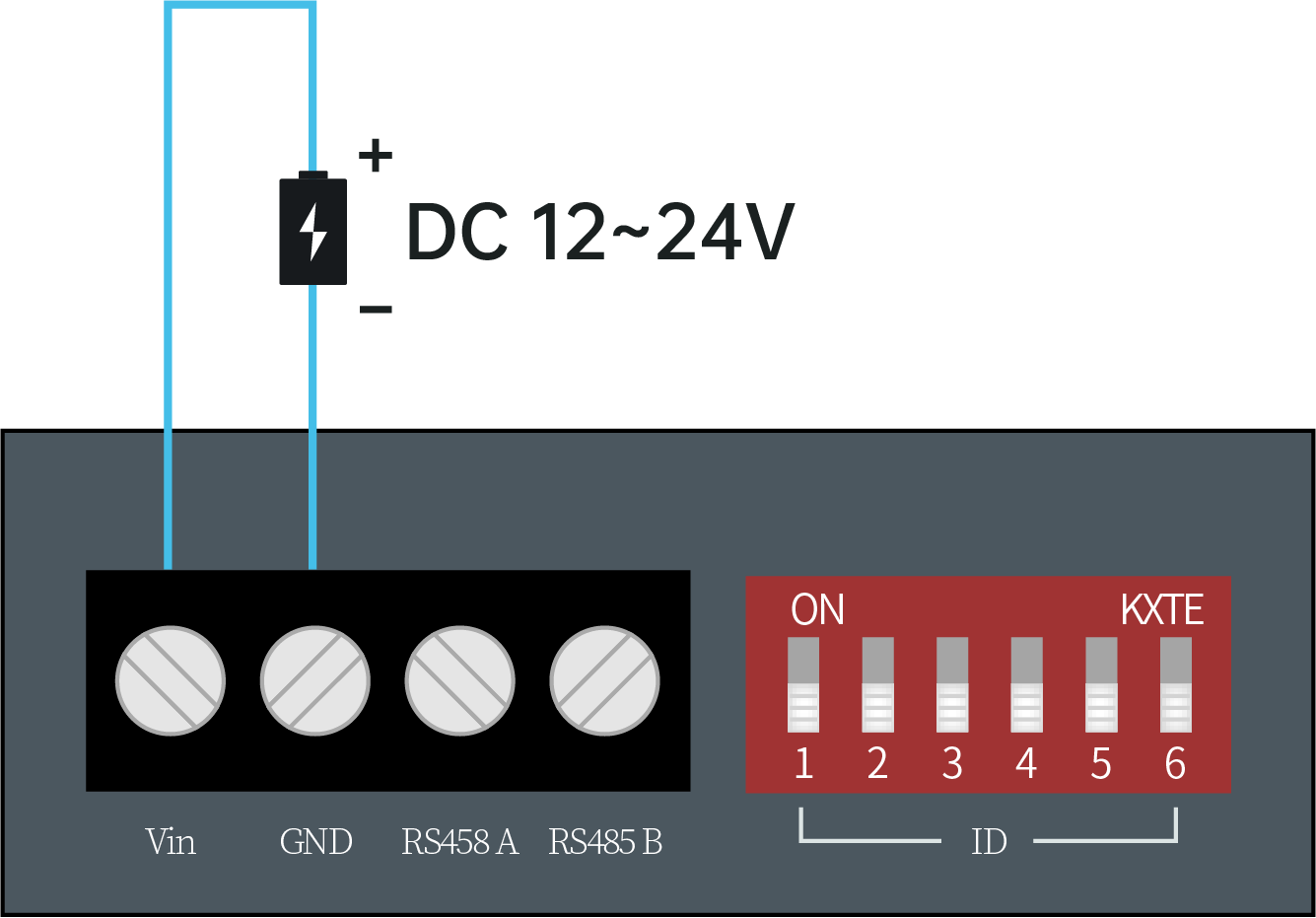

圖1. 電源接線

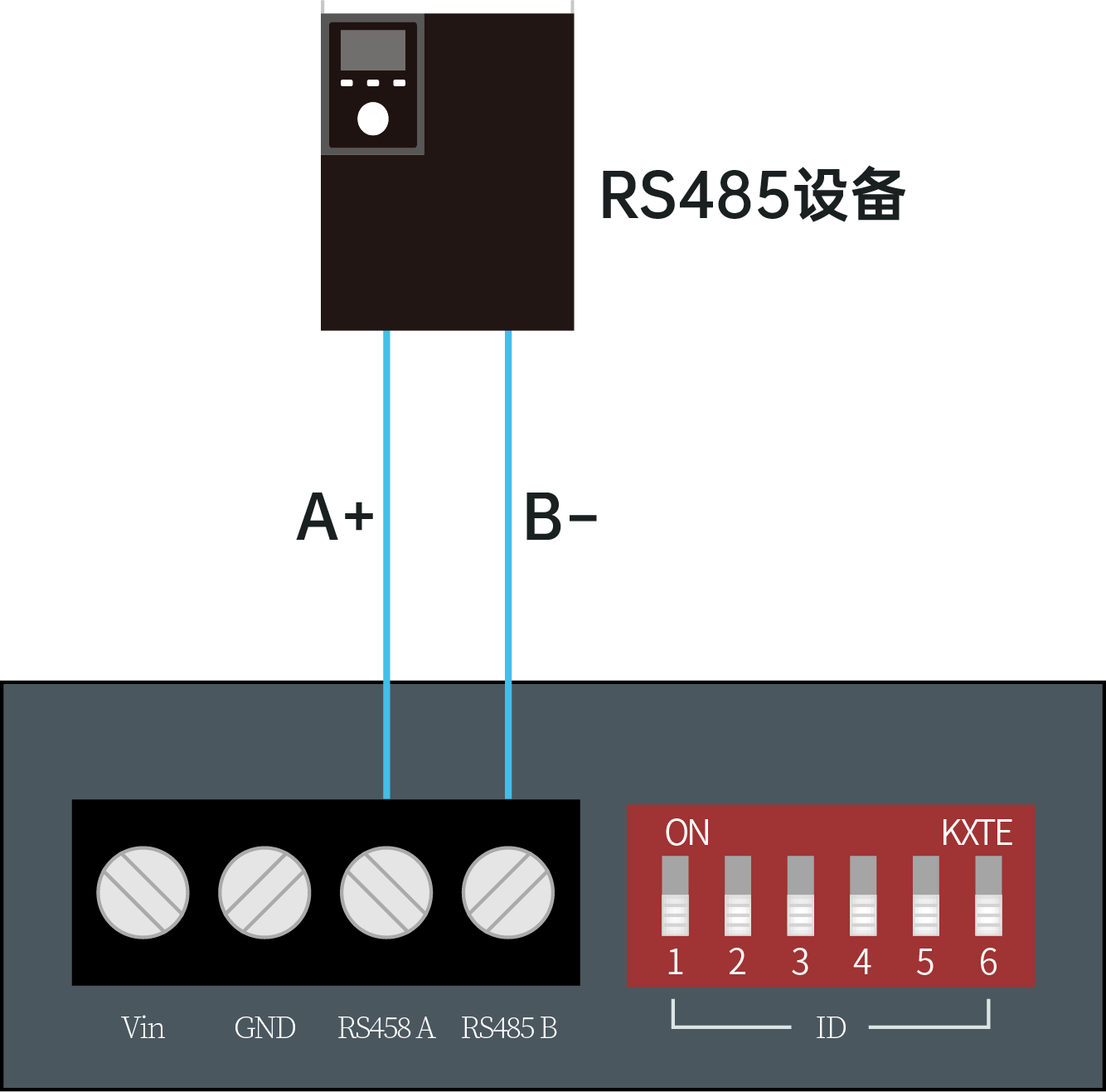

圖2. RS485接線
