APPLICATION CASES適配PLC:CX5120
Ads協議采用網口通信的方式,因此,只需要保證網關的LAN口和倍福PLC的IP在一個網段即可。
| 倍福PLC | |
IP 地址 | 192.168.1.130 | 192.168.1.124 |
2.1. 打開TwinCAT軟件,點擊系統配置,選擇目標系統

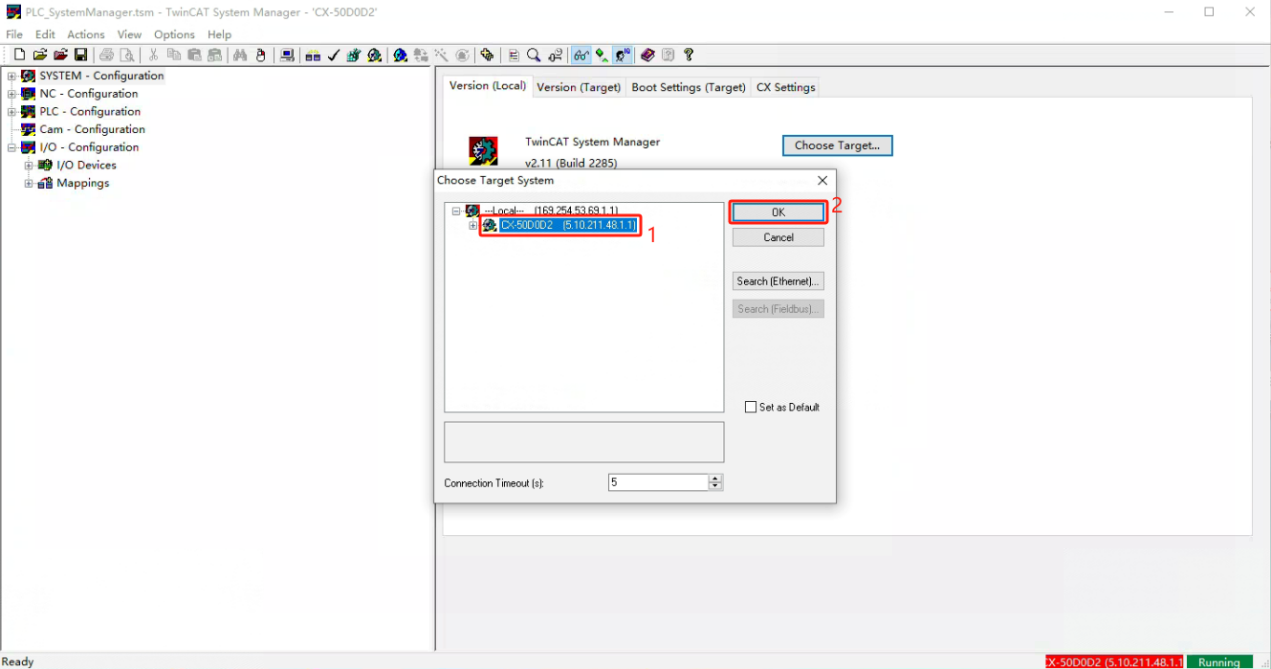

2.2. 選中目標PLC
2.3. 給PLC設置靜態路由
此處連接設備IP即為連接PLC的EG網關的IP
2.4. 確認PLC的AMS NetID
3.1. PLC連接設置
從左側拖入一個Beckhoff節點,雙擊打開設置頁面,根據PLC的網口參數填寫配置如下:
協議:選擇Ads 地址:填寫PLC地址,本例為192.168.1.124 端口:填寫PLC連接端口,一般默認48898 連接超時:2000 通訊超時:2000 更多參數: TargetNetId:PLC本身AMS NetId,本示例為5.10.211.48.1.1:801 SenderNedId:這里為手動添加給PLC的靜態路由的AMS NetId,本示例為:192.168.1.130.1.1 |
3.2. 數據點位設置
在Beckhoff節點的參數列表內填寫要讀取的數據點,數據點填寫完成后,會按照設定的頻率自動讀取PLC的數據。
數據點一般PLC工程師會提供,拿到點位表后,按照網關要求的格式填寫數據點,具體對應關系可以參考:
此處為語雀內容卡片,點擊鏈接查看:https://iotrouter.yuque.com/zn3vdn/eg8000/qvac9ng0ze12zs3t
本例程讀取I6.2地址的數據,在參數列表,依次填寫分組(非必填)/地址/名稱(非必填)/數據類型,定時2秒循環讀取,如圖所示:
3.3. 測試
點擊部署,觀察每隔2秒會打印一條數據,觀察讀到的數據點結果為:I6.2:false。通信成功!
EG系列產品是縱橫智控推出的邊緣計算網關,憑借其豐富的硬件接口,拖拽化的編程方式 、零代碼的設計理念 、 便捷的遠程管理等特點,能夠迅速、靈活、準確、高效的響應各種物聯網行業需求。
EG系列產品將復雜的硬件接口、不同的工業網絡協議等抽象為一個個的節點,用戶可以靈活使用這些節點,以拖動、連線的方式,來代替?zhèn)鹘y(tǒng)復雜低效的編碼過程。真正的做到讓客戶專注業務邏輯,迅速打造出屬于自己的網關設備。
