應用案例
APPLICATION CASES適配PLC:匯川H3U
Modbus RTU協議采用串口通信的方式,本示例PLC型號為是RS232通信。
2.1. 串口參數設置
由PLC工程師提供。
這里的匯川PLC串口參數是:
波特率:57600 數據位:8 停止位:1 校驗位:NONE
3.1. PLC連接設置

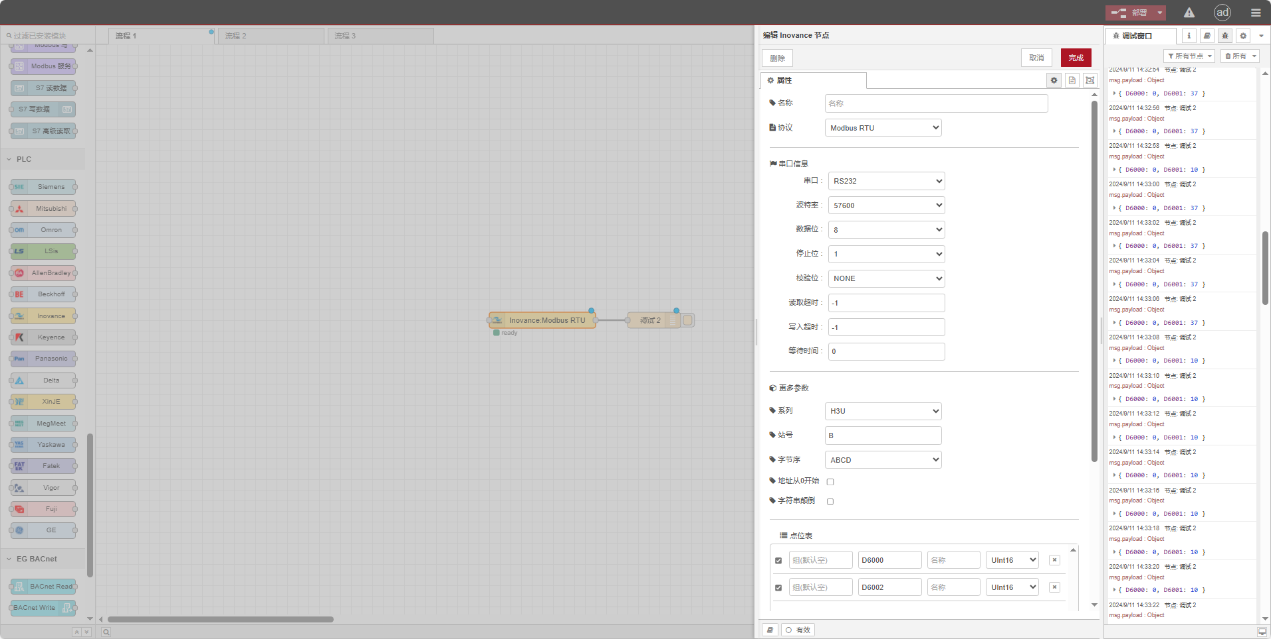

從左側拖入一個Inovance節點,雙擊打開設置頁面,根據PLC的串口參數填寫配置如下:
協議:選擇Modbus RTU 串口:RS232 波特率:57600 數據位:8 停止位:1 校驗位:None 超時:-1 系列:H3U 站號:0x0B 格式:ABCD |
3.2. 數據點位設置
在Inovance節點的參數列表內填寫要讀取的數據點,數據點填寫完成后,會按照設定的頻率自動讀取PLC的數據。
數據點一般PLC工程師會提供,拿到點位表后,按照網關要求的格式填寫數據點,具體對應關系可以參考:
此處為語雀內容卡片,點擊鏈接查看:https://iotrouter.yuque.com/zn3vdn/eg8000/dqdvyosc5vubd2rv

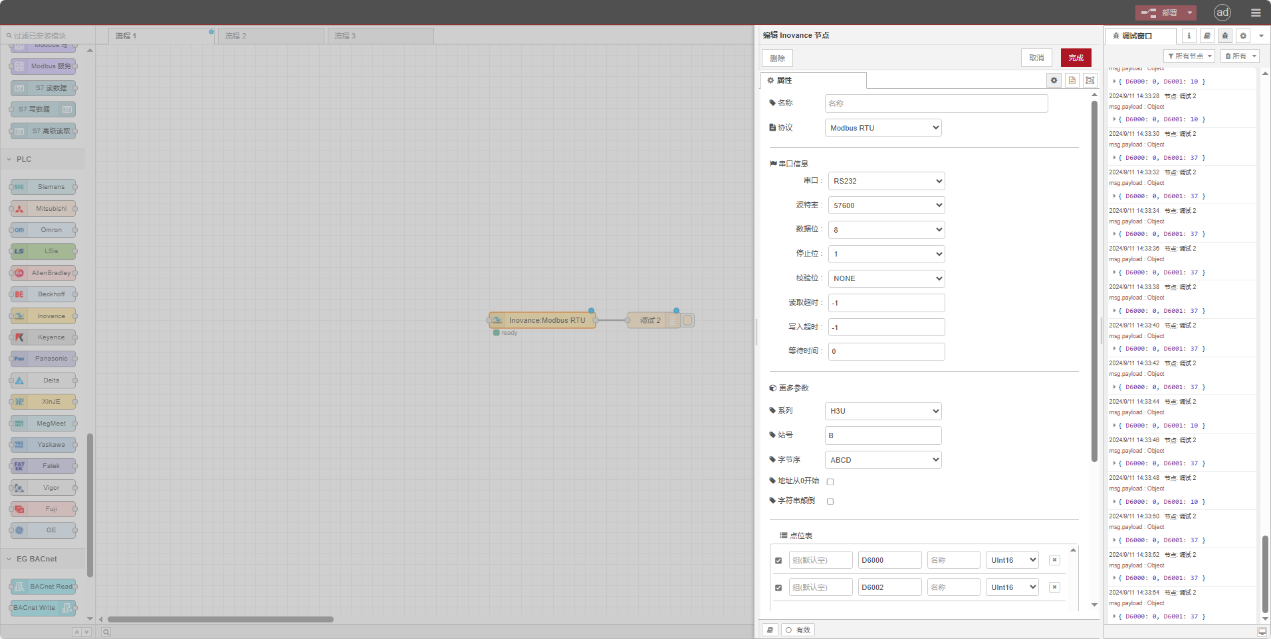

本例程讀取D6000,D6002地址的數據,在參數列表,依次填寫地址/名稱/數據類型,定時2秒循環讀取,如圖所示:
3.3. 測試

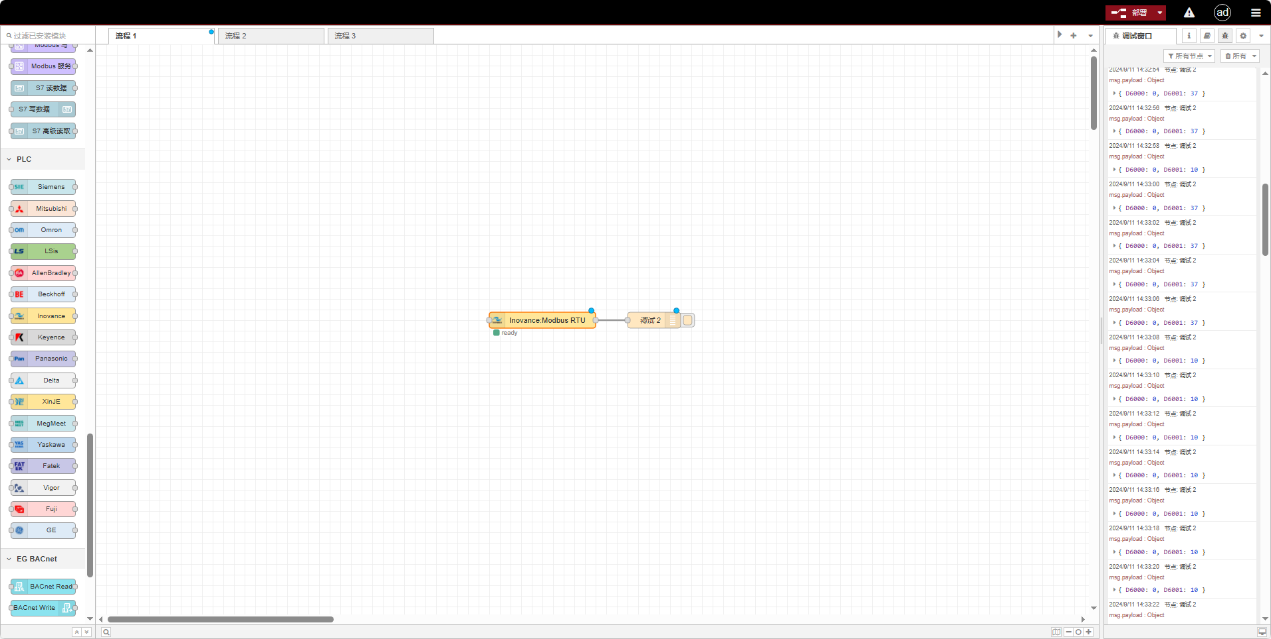

點擊部署,觀察每隔2秒會打印一條數據,觀察讀到的數據點結果為:D6000:0 D6002:0。通信成功!
EG系列產品是縱橫智控推出的邊緣計算網關,憑借其豐富的硬件接口,拖拽化的編程方式 、零代碼的設計理念 、 便捷的遠程管理等特點,能夠迅速、靈活、準確、高效的響應各種物聯網行業需求。
EG系列產品將復雜的硬件接口、不同的工業網絡協議等抽象為一個個的節點,用戶可以靈活使用這些節點,以拖動、連線的方式,來代替?zhèn)鹘y(tǒng)復雜低效的編碼過程。真正的做到讓客戶專注業務邏輯,迅速打造出屬于自己的網關設備。
