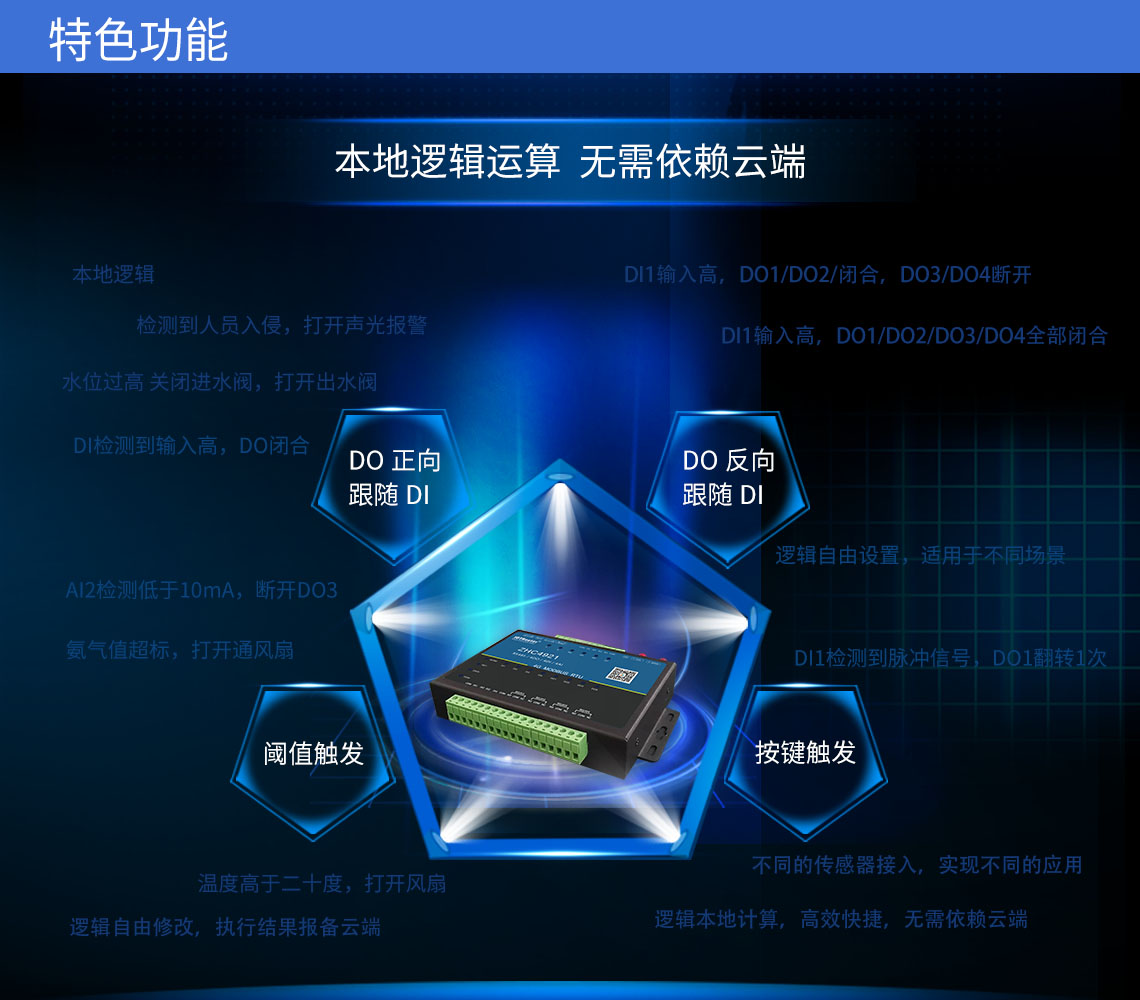

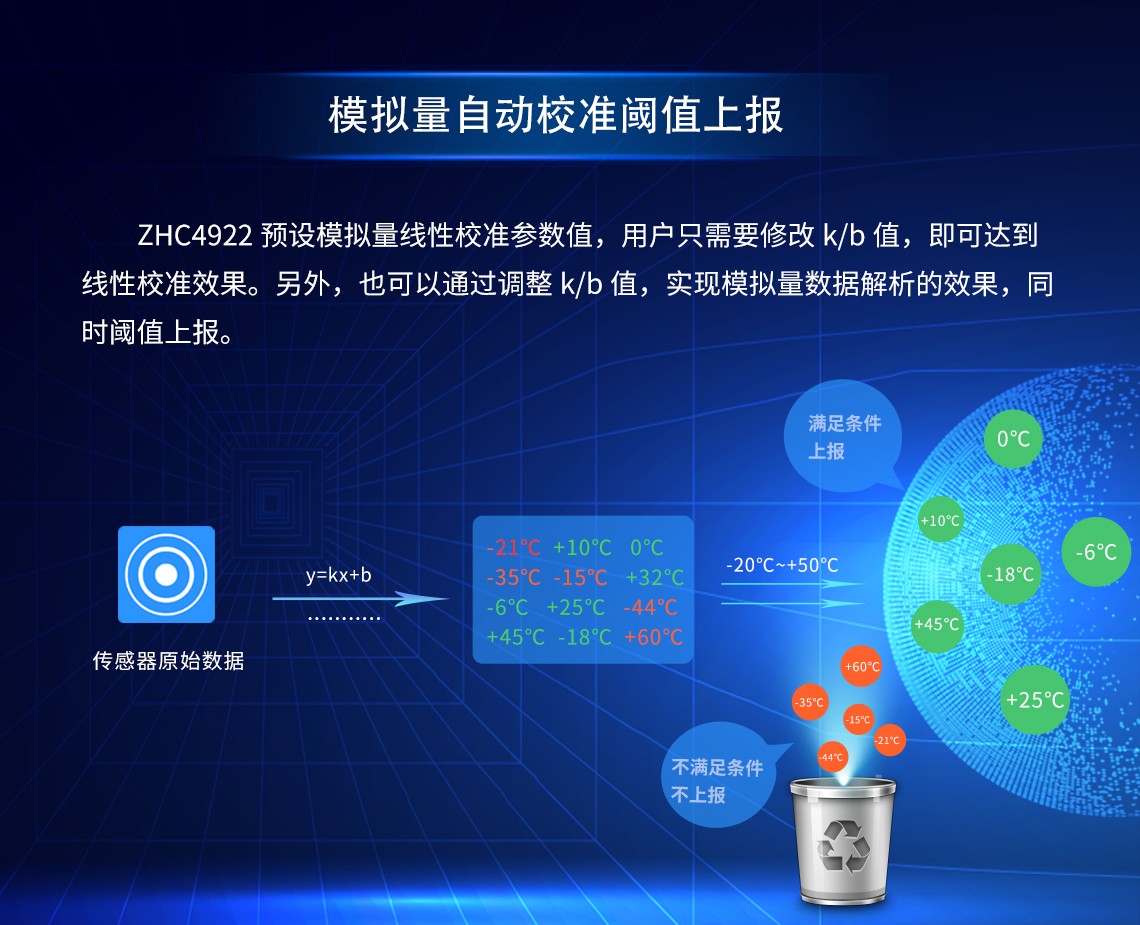

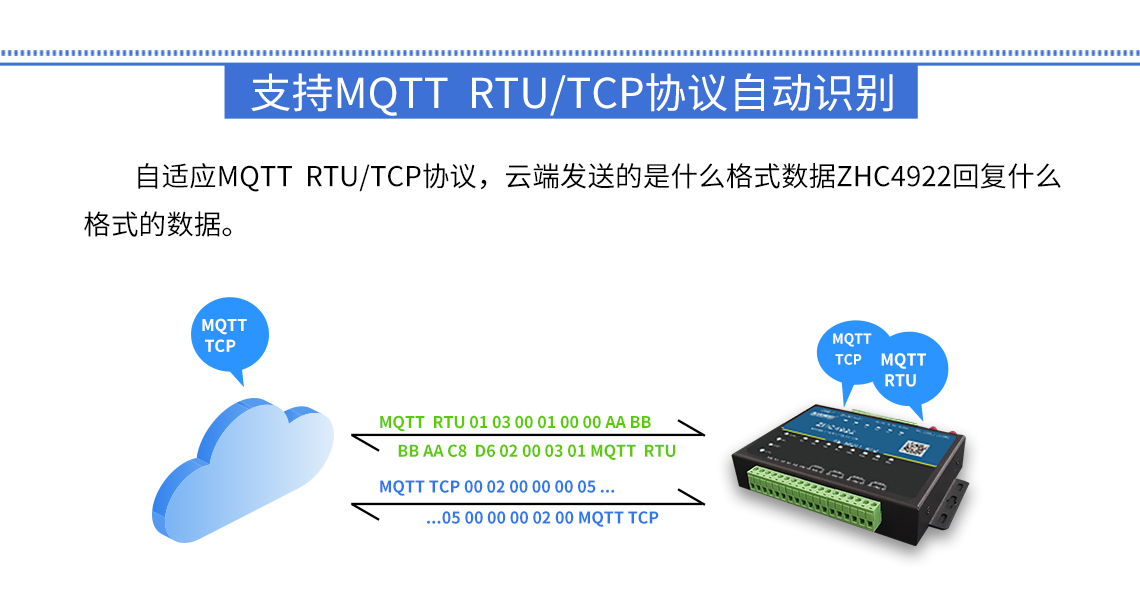

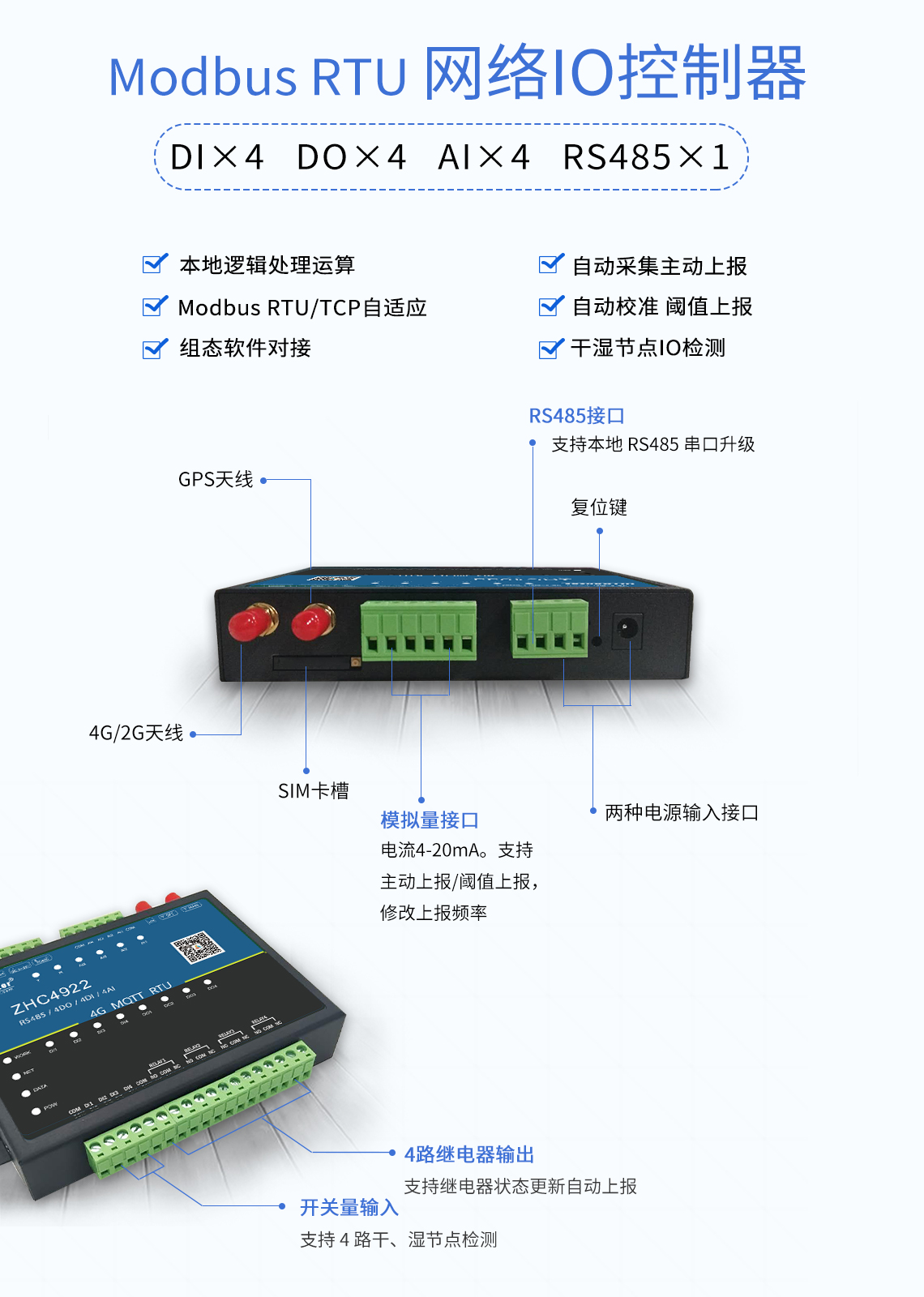

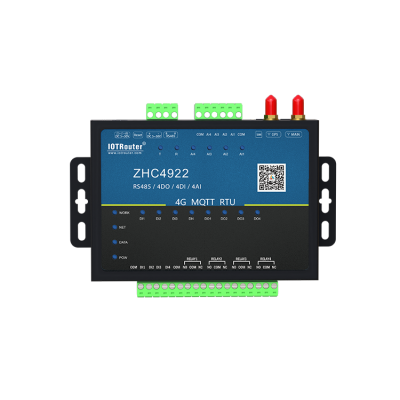

ZHC4922是一款工業級4G RTU，提供4路DI、4路DO、4路AI和1路RS485接口，支持本地邏輯處理運算、自動采集主動上報、MQTT RTU/TCP自適應、自動校準閾值上報、組態軟件對接、干濕節點IO檢測等特色功能

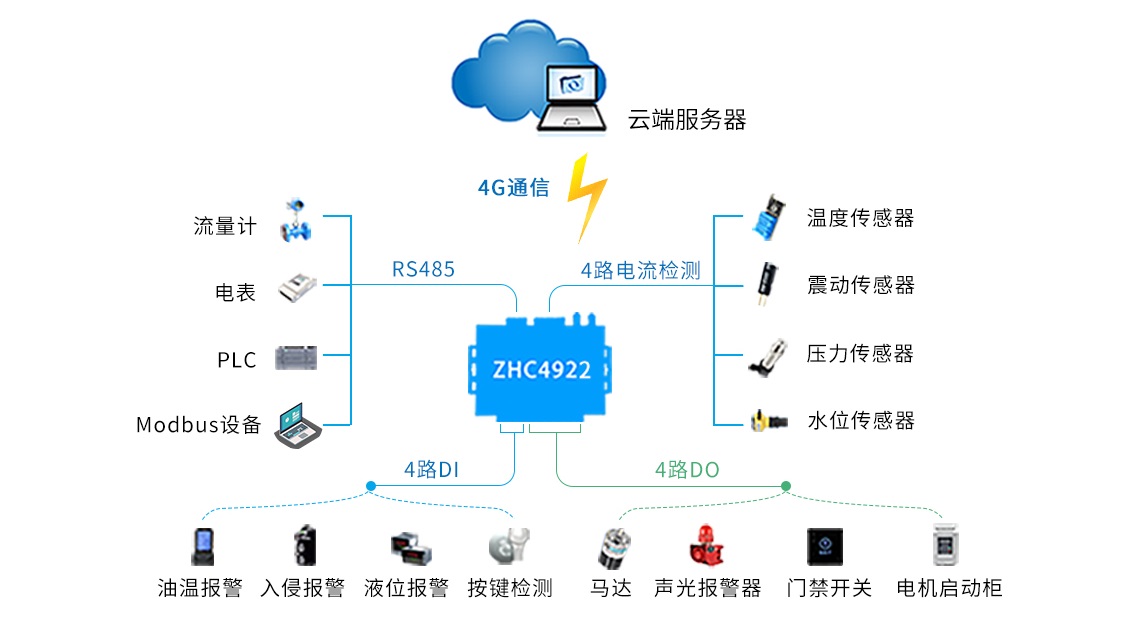

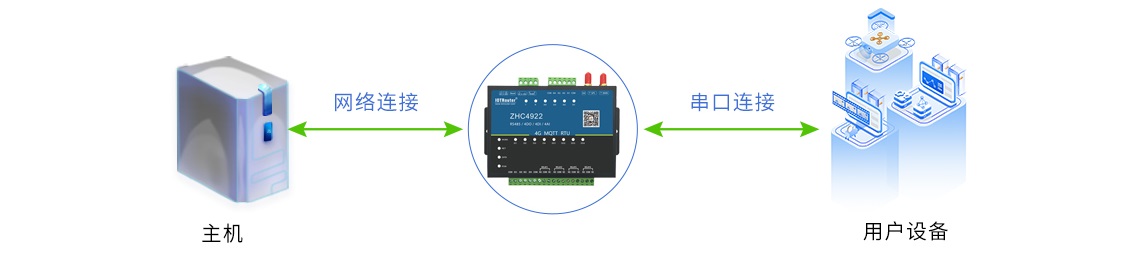

客戶擁有自己的服務器，ZHC4922經過簡單配置后，直接和客戶服務器建立
通信。ZHC4922遵循Modbus RTU/TCP協議，同時也支持485通道的透?jìng)鲄f(xié)議。

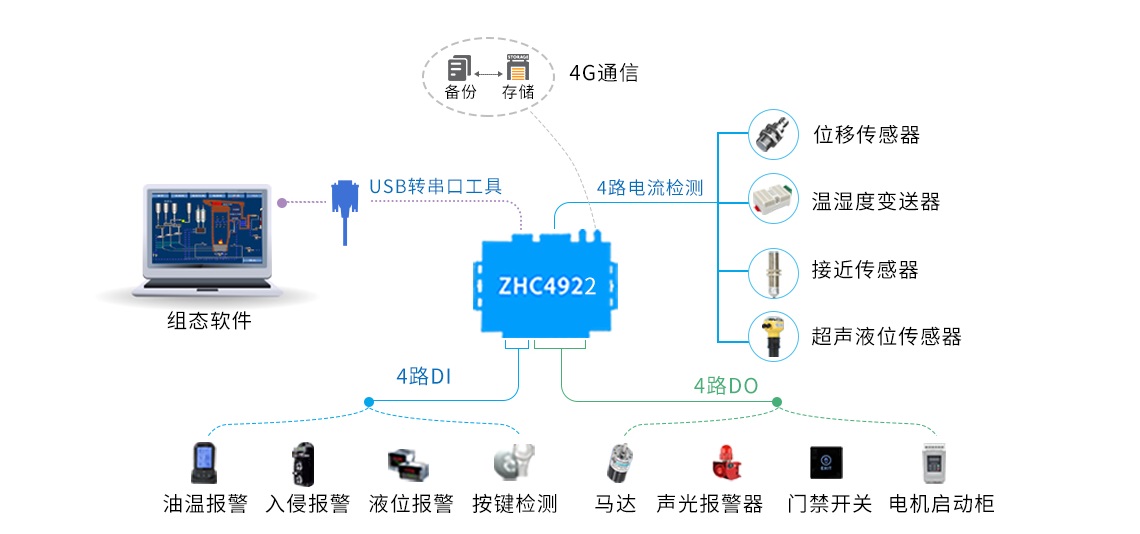

ZHC4922擁有一個RS485接口，該接口支持標準Modbus RTU/TCP協議，組態
軟件可以直接通過RS485接口對ZHC4922進行數據讀取，命令控制。

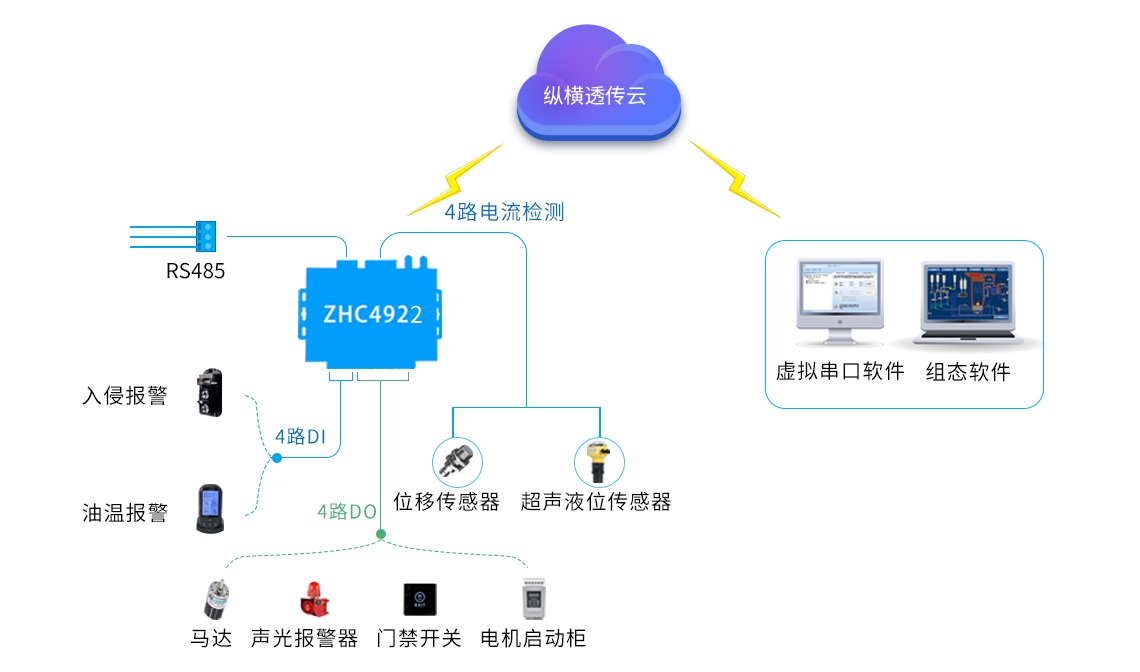

部分客戶使用組態軟件時，無法直接將PC和RS485連接起來。ZHC4922支
持縱橫云透?jìng)鳎蛻糁恍璋惭b虛擬串口后，即可將ZHC4922的數據轉發
到PC本地串口，方便快捷。（針對沒有云服務器的場景，同樣適用）

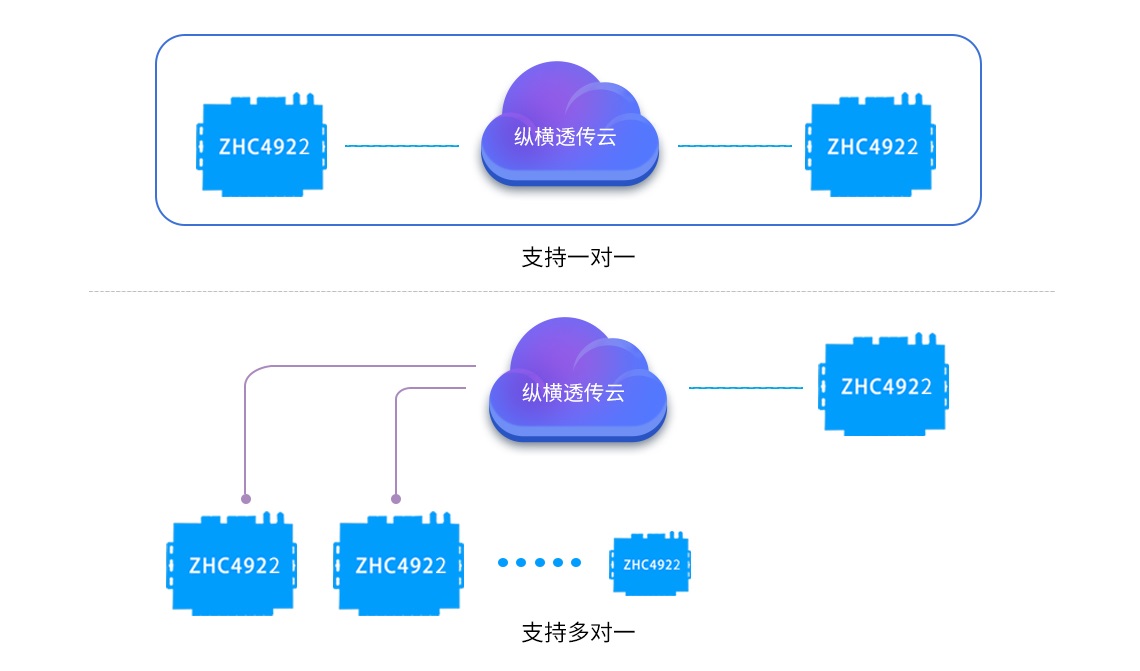

ZHC4922支持組網功能，支持一對一，多對一組網等。對于某些特殊化場景的需求非常實用。

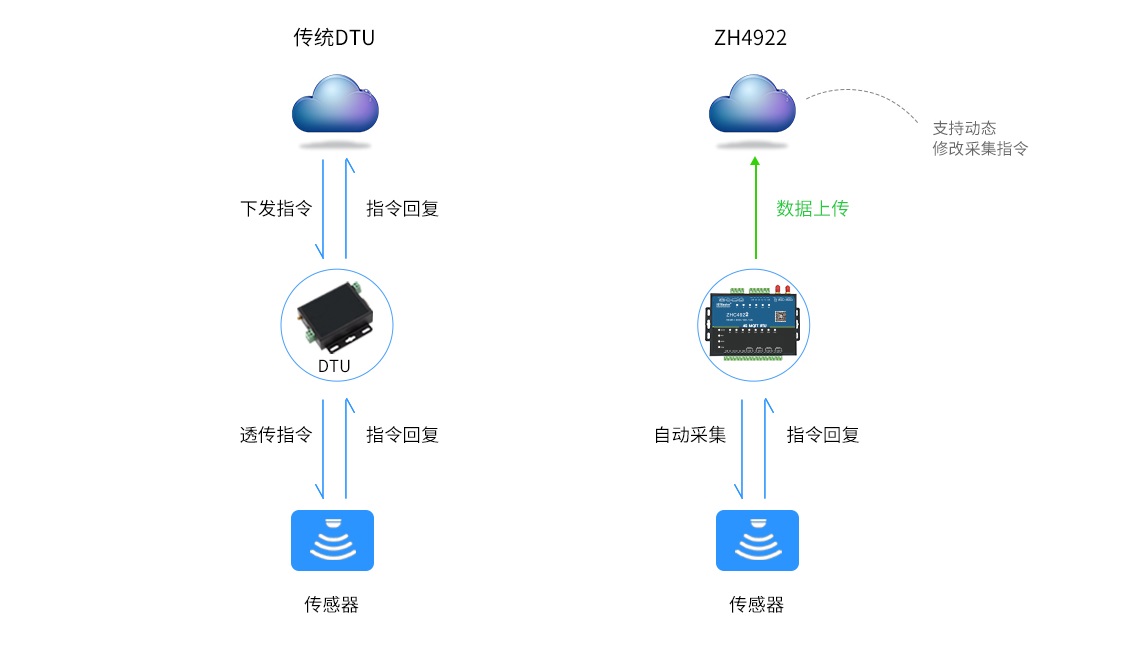

支持自動采集，主動上報?？梢詣?dòng)態修改采集指令，采集周期。減少服務器的處理流程。
串口服務器主動向服務器發起TCP連接，如失敗會不斷重連直至成功，如果
連接成功，服務器和串口設備可進行雙向透明的數據傳輸。

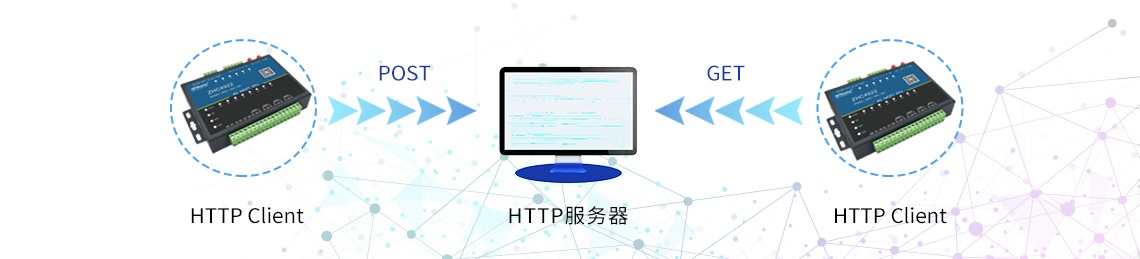

支持串口數據HTTP方式傳輸?shù)街付ǚ?wù)器
網絡IO控制器是一種專用于遠程控制的rtu設備，擁有DI（開關量輸入）、DO（開關量輸出）2種接口。同時還有其他稱呼，比如開關量采集器、開關量采集模塊、開關量控制模塊等。依照每個人的習慣，所以叫法不同。由縱橫智控研發的網絡IO控制器，具備本地邏輯運算、干濕節點監測、定時觸發等功能。設備功能強大、性價比高。
在提供DI、DO接口的同時，還提供RS485接口和AI（模擬量輸入）接口，可滿足大部分應用場景。該設備常用于自來水廠自動化監測、水泵站自動監測、PLC遠程控制等。
| 無線參數 |
| 制式標準 |
| LTE-FDD |
| LTE-TDD |
| WCDMA |
| TD-SCDMA |
| CDMA |
| EVDO |
| GSM |
| 頻段標準 |
| LTE-FDD | B1/B3/B5/B8/(B28) |
| LTE-TDD | B38/B39/B40/B41 |
| WCDMA | B1/B8 |
| TD-SCDMA | B34/B39 |
| CDMA | BC0 |
| EVDO | BC0 |
| GSM | 900/1800 |
| 技術規范 |
| LTE-FDD | Max 150Mbps(DL)/50Mbps(UL) |
| LTE-TDD | Max 130Mbps(DL)/35Mbps(UL) |
| LTE | Max 10Mbps(DL)/5Mbps(UL) |
| DC-HSPA+ | Max 42Mbps(DL)/5.76Mbps(UL) |
| TD-SCDMA | Max 4.2Mbps(DL)/2.2Mbps(UL) |
| WCDMA | Max 384kbps(DL)/384kbps(UL) |
| EDEG | Max 236.8kbps(DL)/236.8kbps(UL) |
| GPRS | Max 85.6kbps(DL)/85.6kbps(UL) |
| EVDO RevA | Max 3.1Mbps(DL)/1.8Mbps(UL) |
| CDMA1x | Max 153.6kbps(DL)/153.6kbps(UL) |
| 發射功率 |
| GSM850/900 | 33±2dBm |
| GSM1800 /1900 | 30±2dBm |
| CDMA/EVDO | 23～30dBm |
| WCDMA/HSP A | 23+1/-3dBm |
| TD-SCDMA | 23+1/-3dBm |
| LTE-TDD | 23±2.7dBm |
| LTE-FDD | 23±2.7dBm |
| 網絡協議 | TCP/UDP/HTTP/FTP/PPP/PING/DTMF/QMI |
| 注冊包 | 云轉發/設備 ID 注冊包/ICCID 注冊包/自定義注冊包 |
| 心跳包 | 自定義心跳包 |
| 串口 |
| 端口數 | RS485*1 |
| 標準 | RS485：2 位接線端子（A、B） |
| 波特率 | 600～921600bps |
| 數據位 | 8，9 |
| 停止位 | 0.5 , 1 , 1.5 , 2 |
| 校驗位 | NONE（無校驗位）EVEN（偶校驗）ODD（奇校驗） |
| DO |
| 接口數 | |
| 標準 | |
| AC | |
| DC | |
| 機械耐久性 | |
| 電器耐久性 |
| DI(干節點) |
| 接口數 | 4 |
| 標準 | DI*4、COM*2 |
| DI(濕節點) |
| 接口數 | 4 |
| 標準 | DI*4、COM*2 |
| 檢測范圍 | 5~50V->High 0~2V->Low |
| AI |
| 接口數 | 4 |
| 標準 | AI*4、COM*2 |
| 檢測范圍 | 4~20mA |
| 設備端口 |
| SIM 卡 | 1.8V/3V |
| LTE 天線 | SMA |
| GPS 天線 | SMA |
| 機械結構 |
| 設備尺寸 | 159.5*115.5*27.6 mm(L*W*H) |
| 外殼 | 有 |
網絡IO控制器是一種專用于遠程控制的rtu設備，擁有DI（開關量輸入）、DO（開關量輸出）2種接口。同時還有其他稱呼，比如開關量采集器、開關量采集模塊、開關量控制模塊等。依照每個人的習慣，所以叫法不同。由縱橫智控研發的網絡IO控制器，具備本地邏輯運算、干濕節點監測、定時觸發等功能。設備功能強大、性價比高。
在提供DI、DO接口的同時，還提供RS485接口和AI（模擬量輸入）接口，可滿足大部分應用場景。該設備常用于自來水廠自動化監測、水泵站自動監測、PLC遠程控制等。
| 產品規格參數 |
| ZHC4922規格書 |
| ZHC4922寄存器地址表 |
| 產品使用手冊 |
| ZHC4922用戶手冊 |
| ZHC4922接線說明 |
| 設備協議應用指導 |
| MQTT功能使用說明 |
| 設備對接平臺指導 |
| 阿里云物聯網平臺對接測試教程 |
| 阿里云物聯網平臺對接資源文件 |
| 配置軟件 |
| ZHC4922配置軟件 |
| ZHC4922配置軟件使用說明 |
| 通用軟件 |
| 虛擬串口 |
| USB轉485驅動 |
網絡IO控制器是一種專用于遠程控制的rtu設備，擁有DI（開關量輸入）、DO（開關量輸出）2種接口。同時還有其他稱呼，比如開關量采集器、開關量采集模塊、開關量控制模塊等。依照每個人的習慣，所以叫法不同。由縱橫智控研發的網絡IO控制器，具備本地邏輯運算、干濕節點監測、定時觸發等功能。設備功能強大、性價比高。
在提供DI、DO接口的同時，還提供RS485接口和AI（模擬量輸入）接口，可滿足大部分應用場景。該設備常用于自來水廠自動化監測、水泵站自動監測、PLC遠程控制等。
