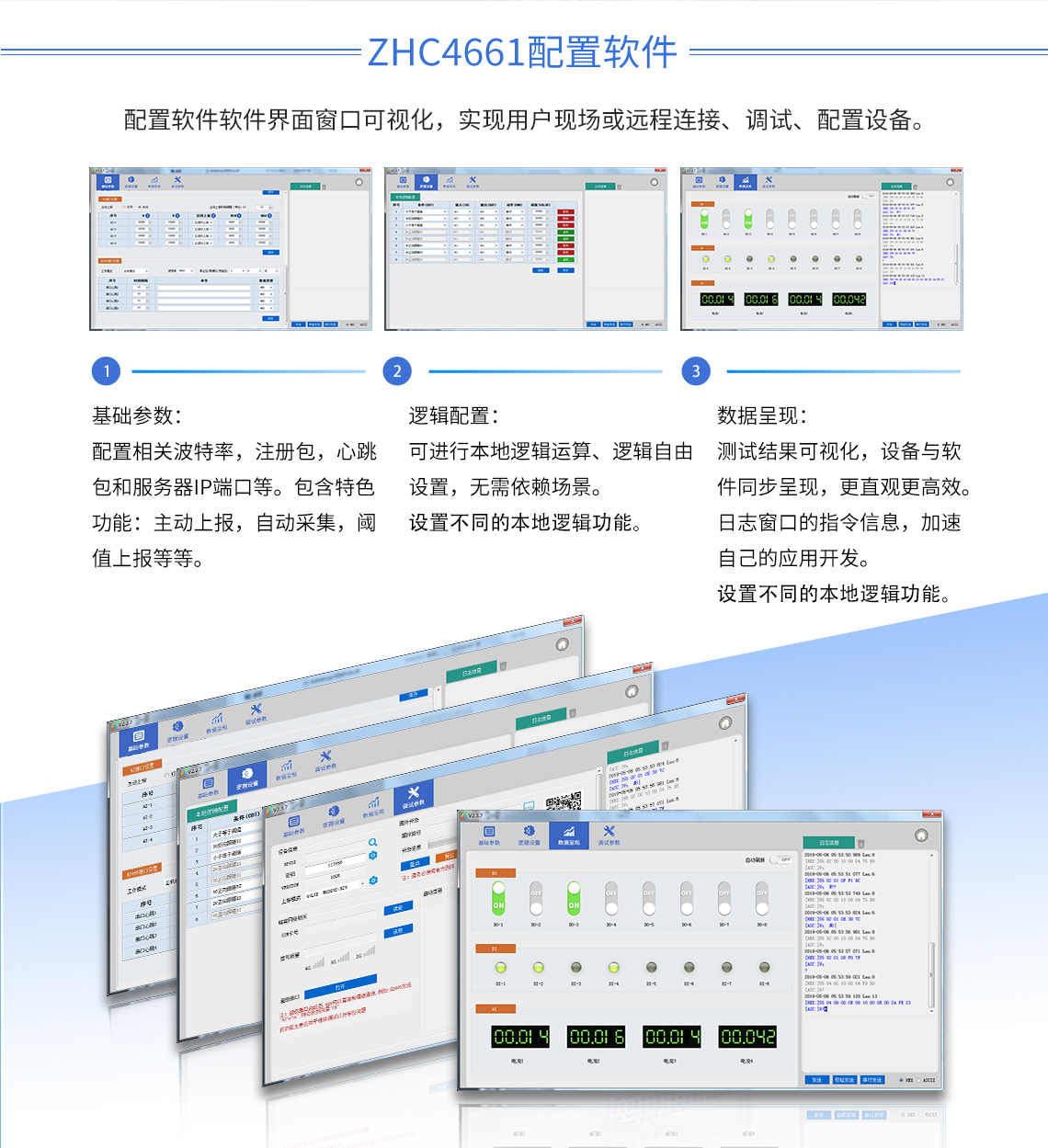

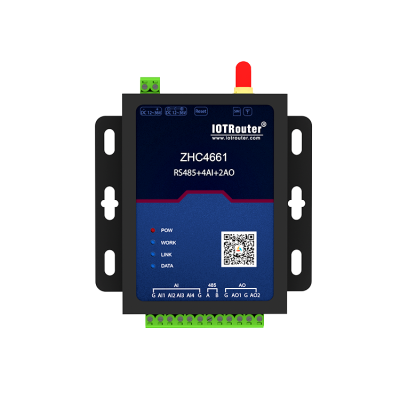

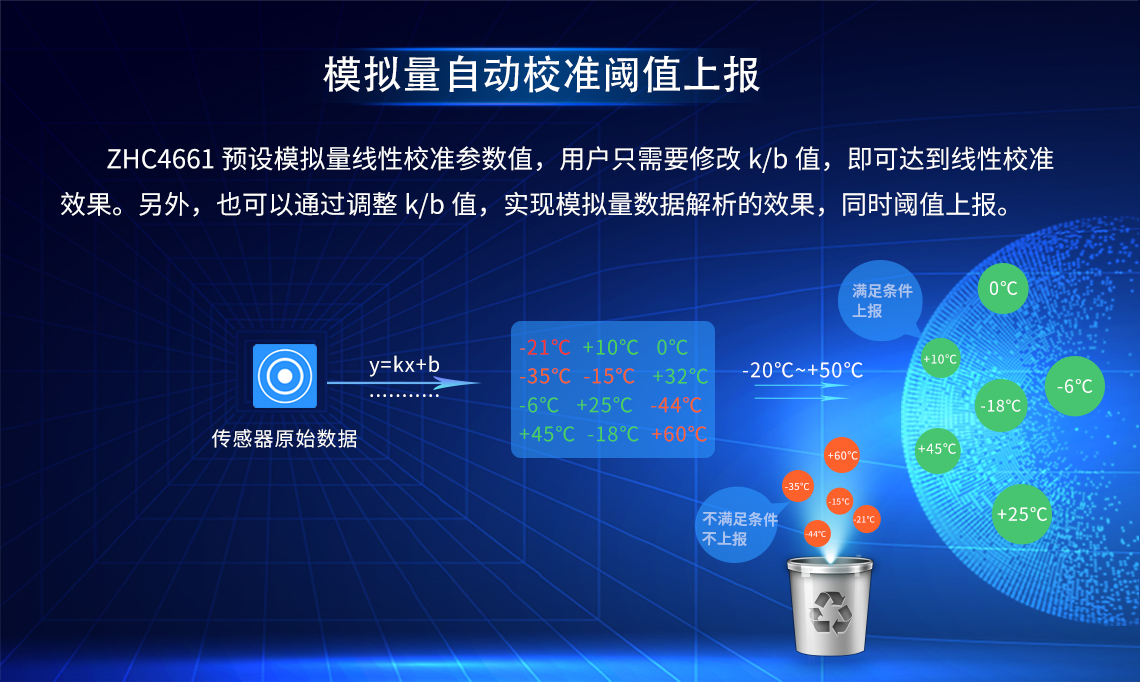

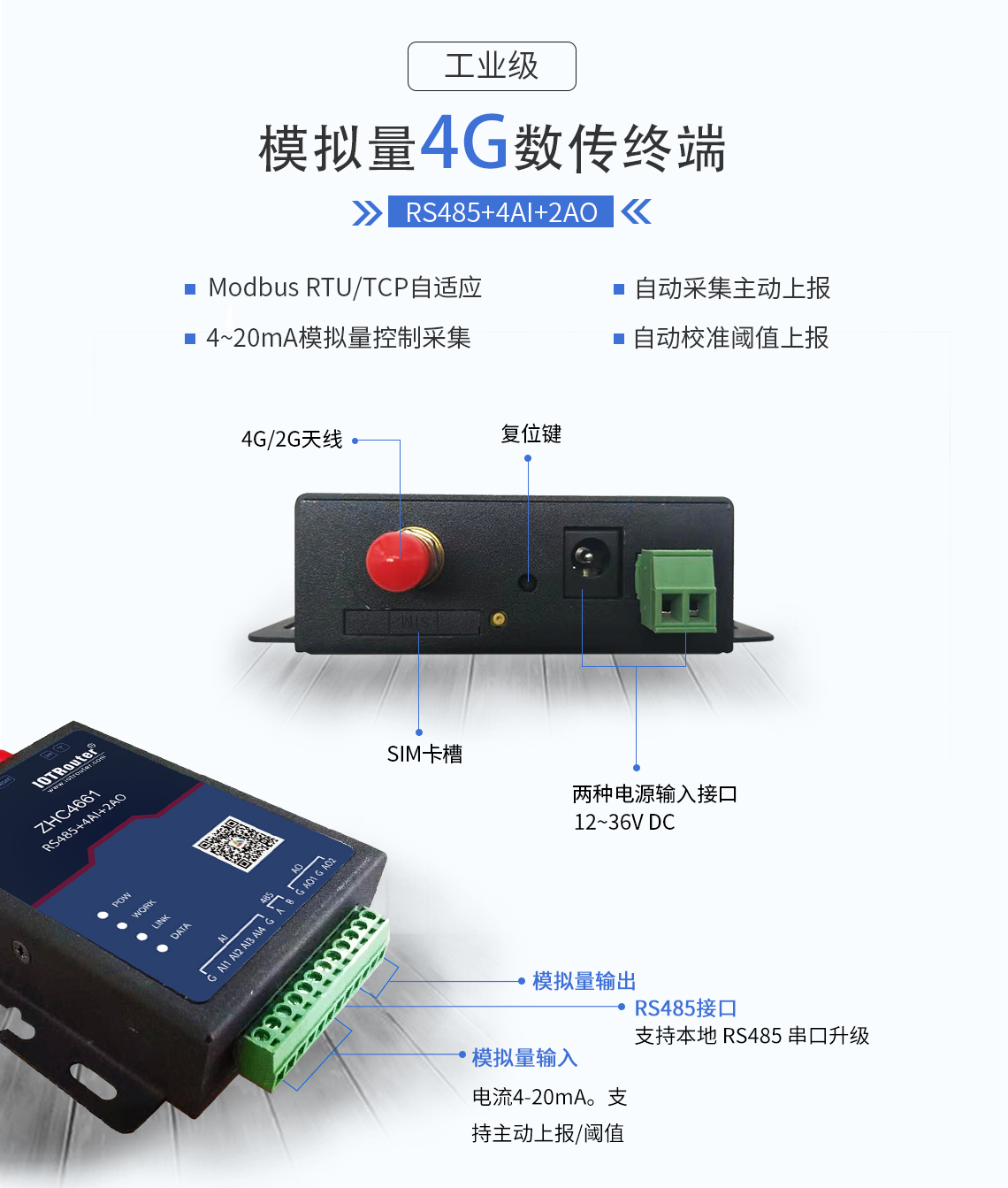

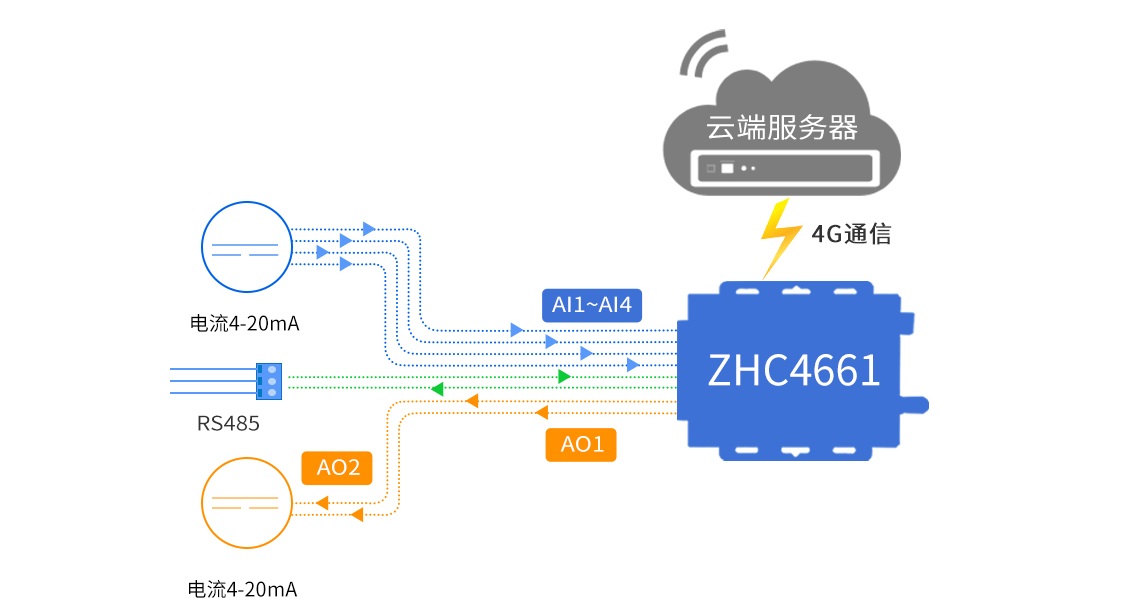

ZHC4661是一款工業級4G RTU，提供4路AI、2路AO和1路RS485接口，支持Modbus RTU/TCP自適應、自動采集主動上報、4~20mA模擬量控制采集、自動校準閾值上報等特色功能，支持一對一、多對一組網，配置軟件界面窗口可視化，實現用戶現場或者遠程連接、調試、配置設備?？蓮V泛應用于電力系統
客戶擁有自己的服務器，ZHC4661經過簡單配置后，直接和客戶服務器建立通信。
ZHC4661遵循Modbus RTU/TCP協議，同時也支持485通道的透傳協議。
ZHC4661擁有一個RS485接口，該接口支持標準Modbus RTU/TCP協議，組態軟件可
以直接通過RS485接口對ZHC4661進行數據讀取，命令控制。

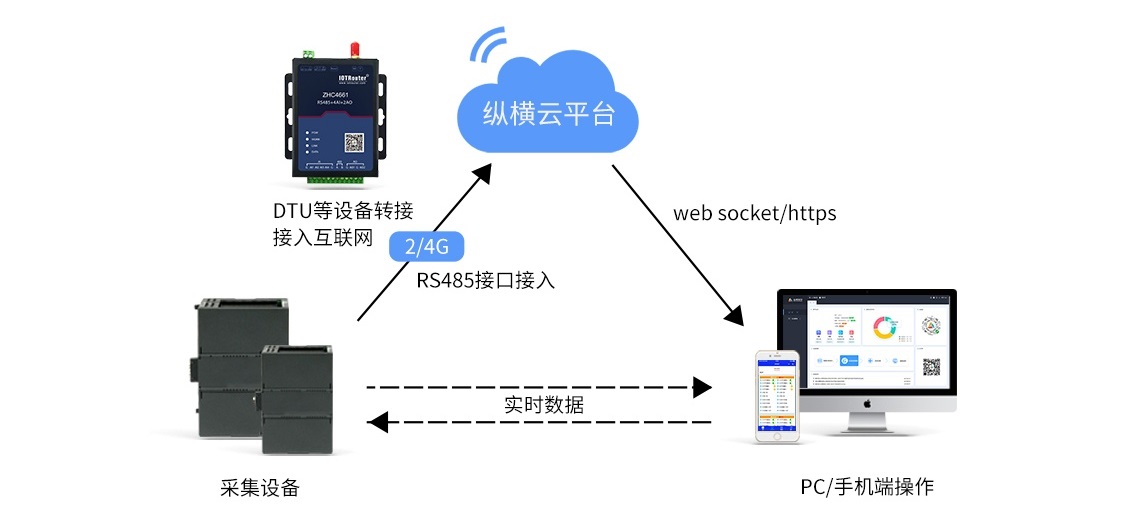

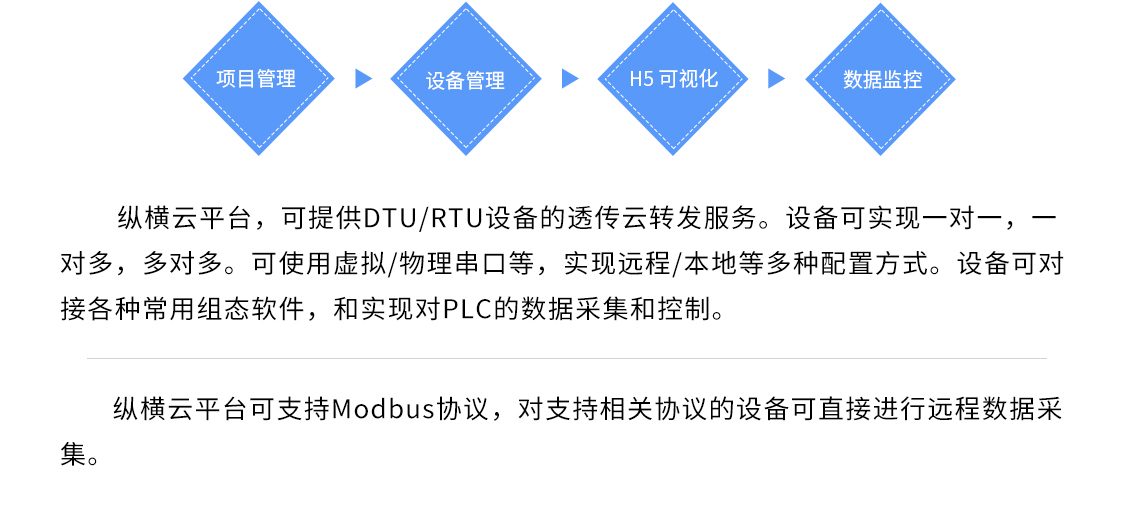

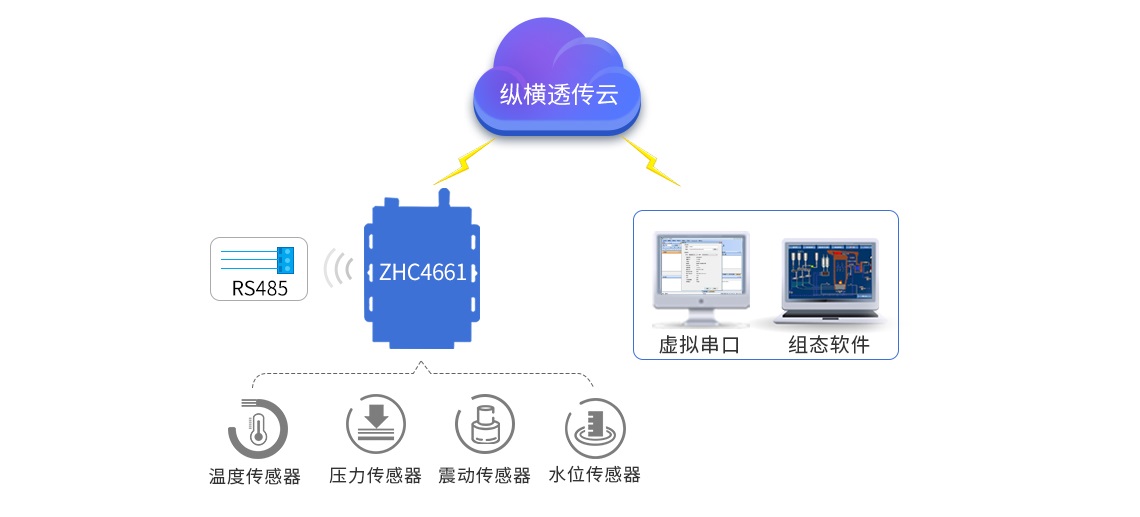

部分客戶使用組態軟件時，無法直接將PC和RS485連接起來。ZHC4661支持縱橫云
透傳，客戶只需安裝虛擬串口后，即可將ZHC4661的數據轉發到PC本地串口，方便
快捷。（針對沒有云服務器的場景，同樣適用）

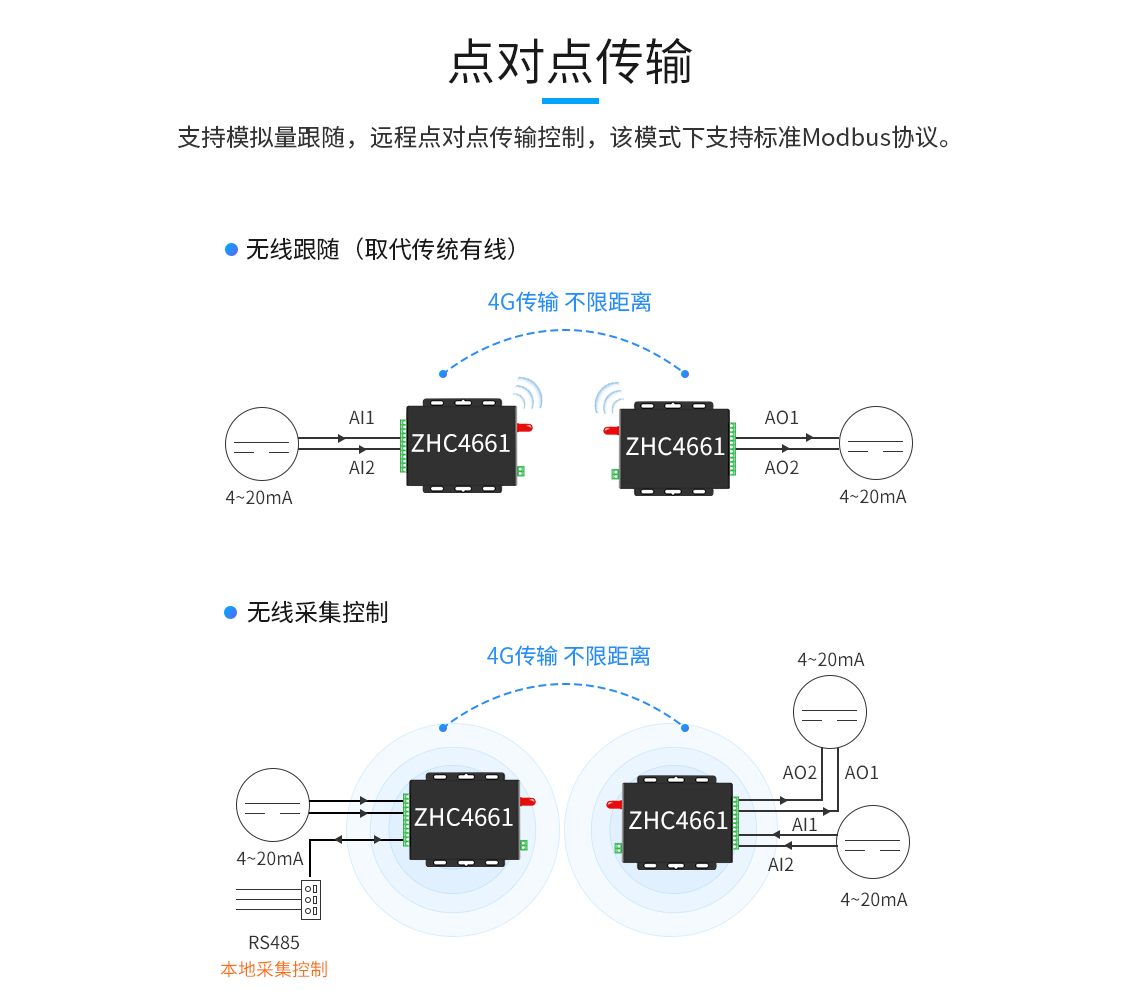

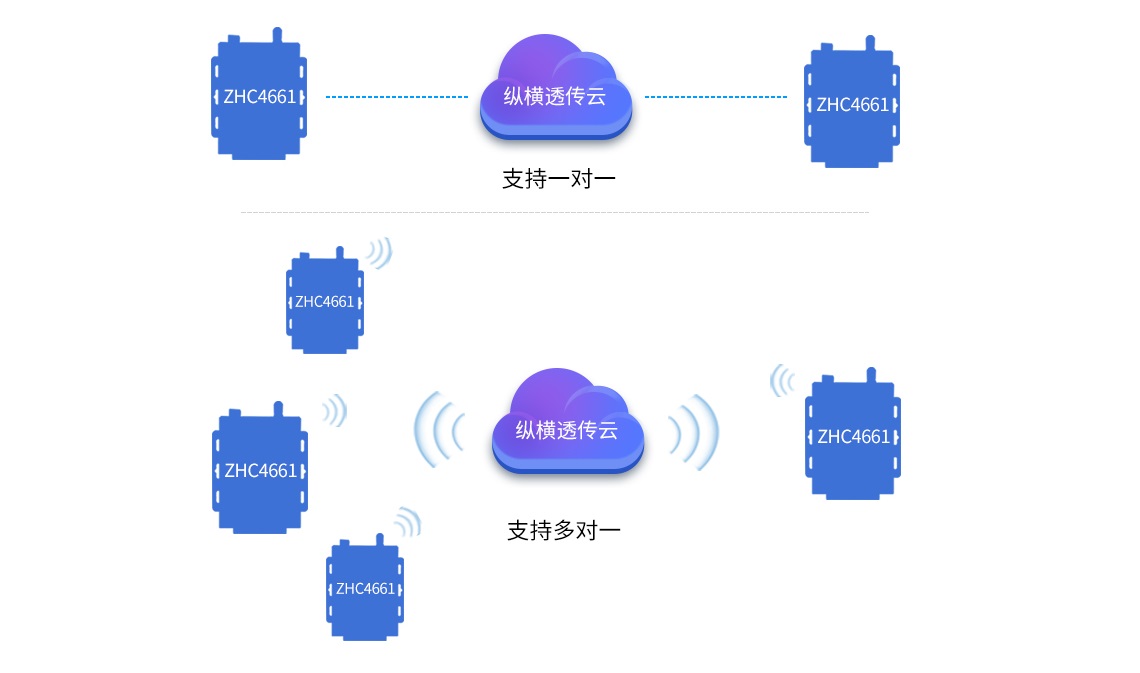

ZHC4661支持組網功能，支持一對一，多對一組網等。對于某些特殊化場景的需求非常實用。

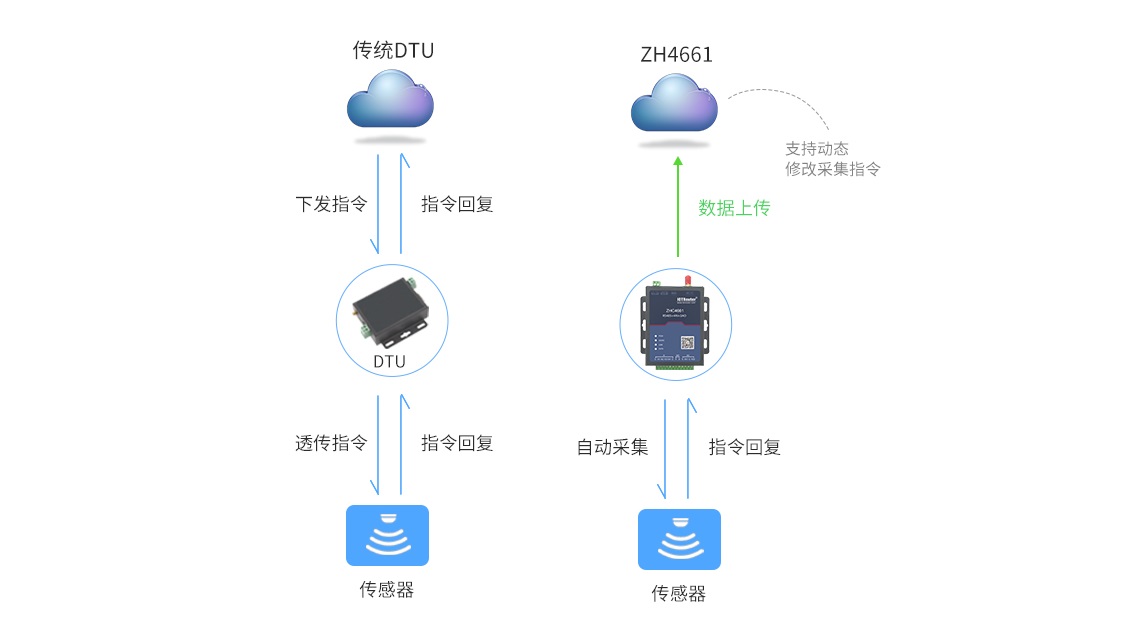

支持自動采集，主動上報?？梢詣討B(tài)修改采集指令，采集周期。減少服務器的處理流程。

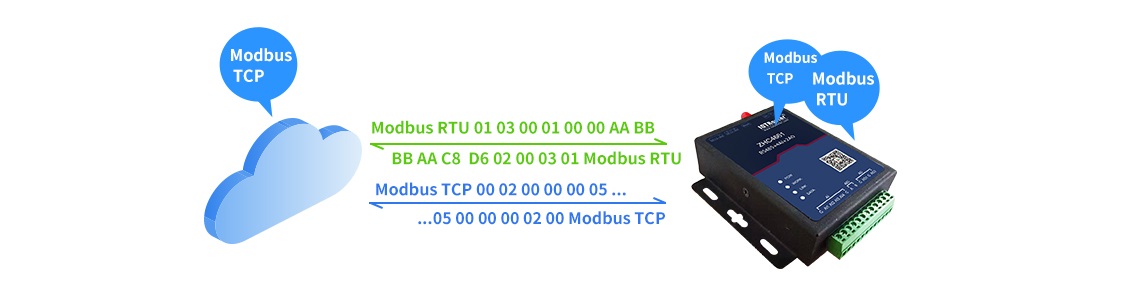

自適應Modbus RTU/TCP協議，云端發送的是什么格式數據ZHC4661回復什么格式的數據。

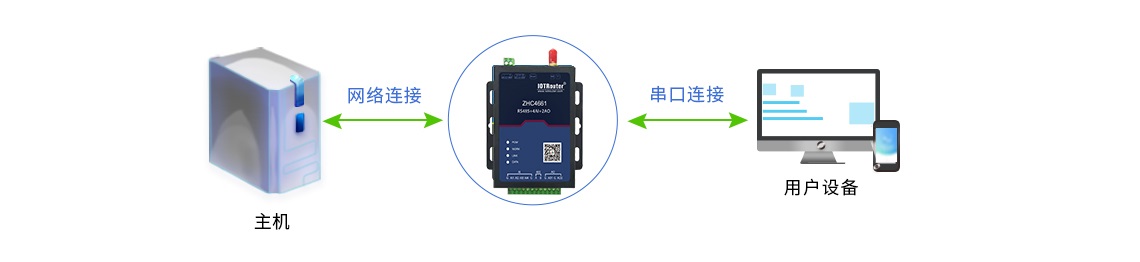

串口服務器主動向服務器發起TCP連接，如失敗會不斷重連直至成功，如果連接
成功，服務器和串口設備可進行雙向透明的數據傳輸。

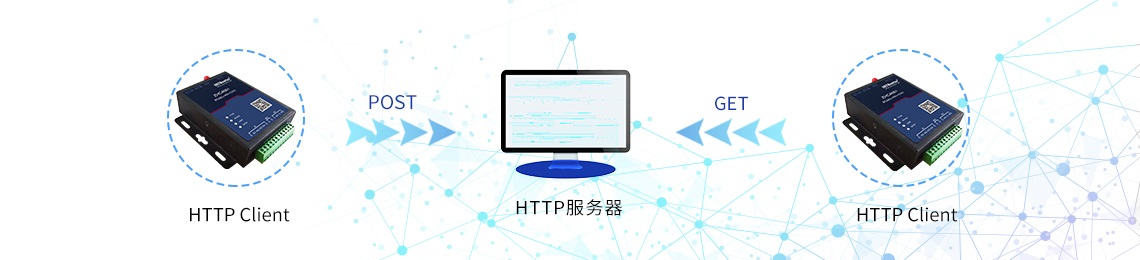

支持串口數據HTTP方式傳輸?shù)街付ǚ?wù)器
縱橫智控lOTRouter系列產品:蜂窩網絡-Modbus標準產品系列都可以提供配套
的免費云平臺服務。支持相關定制化服務，詳情請支持客服。
網絡IO控制器是一種專用于遠程控制的rtu設備，擁有DI（開關量輸入）、DO（開關量輸出）2種接口。同時還有其他稱呼，比如開關量采集器、開關量采集模塊、開關量控制模塊等。依照每個人的習慣，所以叫法不同。由縱橫智控研發的網絡IO控制器，具備本地邏輯運算、干濕節點監測、定時觸發等功能。設備功能強大、性價比高。
在提供DI、DO接口的同時，還提供RS485接口和AI（模擬量輸入）接口，可滿足大部分應用場景。該設備常用于自來水廠自動化監測、水泵站自動監測、PLC遠程控制等。
| 無線參數 |
| 頻段信息 |
| LTE-FDD | B1/B3/B5/B8/(B28) |
| LTE-TDD | B38/B39/B40/B41 |
| WCDMA | B1/B8 |
| TD-SCDMA | B34/B39 |
| CDMA | BC0 |
| EVDO | BC0 |
| GSM | 900/1800 |
| 技術規范 |
| LTE-FDD | Max 150Mbps(DL)/50Mbps(UL) |
| LTE-TDD | Max 130Mbps(DL)/35Mbps(UL) |
| TD-SCDMA | Max 4.2Mbps(DL)/2.2Mbps(UL) |
| WCDMA | Max 384kbps(DL)/384kbps(UL) |
| EDEG | Max 236.8kbps(DL)/236.8kbps(UL) |
| GPRS | Max 85.6kbps(DL)/85.6kbps(UL) |
| CDMA1x | Max 153.6kbps(DL)/153.6kbps(UL) |
| 模擬量 | AI | AO |
| 接口數 | 4 | 2 |
| 標準 | 4*AI、2*GND | 2*AO、2*GND |
| 檢測/輸出范圍 | 4~20mA | 4~20mA |
| 串口 |
| SIM 卡 | 1.8V/3V |
| LTE 天線 | SMA |
| GPS 天線 | SMA |
| 機械結構 |

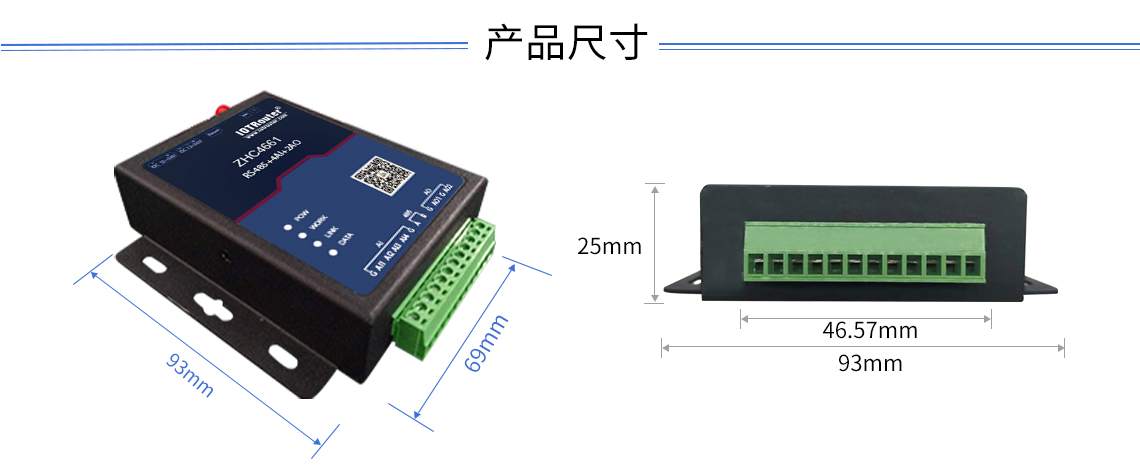

| 設備尺寸 | 93*69*25 mm(L*W*H) |
| 外殼 | √ |
| 狀態指示燈 | √ |
| Reload | √ |
| 工作溫度 | -40℃～85℃ |
| 存儲溫度 | -40～125℃ |
| 工作濕度 | 5%～95% |
| 存儲濕度 | 1%～95% |
| 軟件功能 |
| 基本功能 |
| 域名解析 | √ |
| 參數設置方式 | 上位機/Modbus 指令 |
| 簡單透傳方式 | √ |
| HTTP 協議傳輸 | √ |
| 網絡發送/接收緩存 | 10*512byte |
| 串口發送/接收緩存 | 10*512byte |
| 特色功能 |
| AO/AI 基準電壓校準 | √ |
| AI 定時/閾值上報 | √ |
| 串口心跳 | √ |
| 配套軟件 |
| 透傳云軟件 | √ |
| 虛擬串口軟件 | √ |
| 參數設置軟件 | √ |
網絡IO控制器是一種專用于遠程控制的rtu設備，擁有DI（開關量輸入）、DO（開關量輸出）2種接口。同時還有其他稱呼，比如開關量采集器、開關量采集模塊、開關量控制模塊等。依照每個人的習慣，所以叫法不同。由縱橫智控研發的網絡IO控制器，具備本地邏輯運算、干濕節點監測、定時觸發等功能。設備功能強大、性價比高。
在提供DI、DO接口的同時，還提供RS485接口和AI（模擬量輸入）接口，可滿足大部分應用場景。該設備常用于自來水廠自動化監測、水泵站自動監測、PLC遠程控制等。
| 產品規格參數 |
| ZHC4661規格書 |
| ZHC4661寄存器地址表 |
| 產品使用手冊 |
| ZHC4661用戶手冊 |
| 設備協議應用指導 |
| 設備接口邏輯配置 |
| 設備對接平臺指導 |
| 縱橫云平臺3.0設備對接文檔 |
| 平臺3.0對接設備視頻 |
| 配置軟件 |
| ZHC4661配置軟件 |
| ZHC4661配置軟件使用說明 |
| 縱橫透傳云軟件 |
| 縱橫云透傳使用說明 |
| 通用軟件 |
| 虛擬串口 |
| USB轉485驅動 |
網絡IO控制器是一種專用于遠程控制的rtu設備，擁有DI（開關量輸入）、DO（開關量輸出）2種接口。同時還有其他稱呼，比如開關量采集器、開關量采集模塊、開關量控制模塊等。依照每個人的習慣，所以叫法不同。由縱橫智控研發的網絡IO控制器，具備本地邏輯運算、干濕節點監測、定時觸發等功能。設備功能強大、性價比高。
在提供DI、DO接口的同時，還提供RS485接口和AI（模擬量輸入）接口，可滿足大部分應用場景。該設備常用于自來水廠自動化監測、水泵站自動監測、PLC遠程控制等。
| 4G CAT1系列 | ||
| 名稱/型號 | 接口 | 協議 |
| 4G DTU - ZHC4013 | 1RS485 | Modbous TCP/RTU、MQTT、JSON |
| 4G DTU - ZHC401C（導軌式） | 1RS485 | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC492C | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC492CG（支持多重衛星定位） | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC492A（支持阿里云物聯網平臺） | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC492S（支持本地協議解析） | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC493C | 1RS485+2DI+1DO+1AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC466C | 1RS485+4AI+4AO | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC495C | 1RS485+8DI+8DO | Modbous TCP/RTU、MQTT、JSON |
| 4G CAT4系列 | ||
| 名稱/型號 | 接口 | 協議 |
| 4G DTU - ZHC4012 | 1RS485/RS232 | Modbous TCP/RTU |
| 4G DTU - ZHC4014（導軌式） | 1RS485 | Modbous TCP/RTU |
| 4G RTU - ZHC4921 | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU |
| 4G RTU - ZHC4922（支持阿里云物聯網平臺） | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT |
| 4G RTU - ZHC4931 | 1RS485/RS232+2DI+1DO+1AI | Modbous TCP/RTU |
| 4G RTU - ZHC4661 | 1RS485+4AI+2AO | Modbous TCP/RTU |
| 4G RTU - ZHC4941 | 1RS485/RS232+8DI+8DO+8AI | Modbous TCP/RTU |
| 4G工業路由器 - ZHL4931 | 1RS485+1DI+1DO+1AI+1WAN+4LAN | Modbous TCP/RTU、MQTT、JSON |
| 4G工業路由器 - ZHL4921W | 1RS485/RS232+2DI+1DO+1AI+1LAN | Modbous TCP/RTU |
