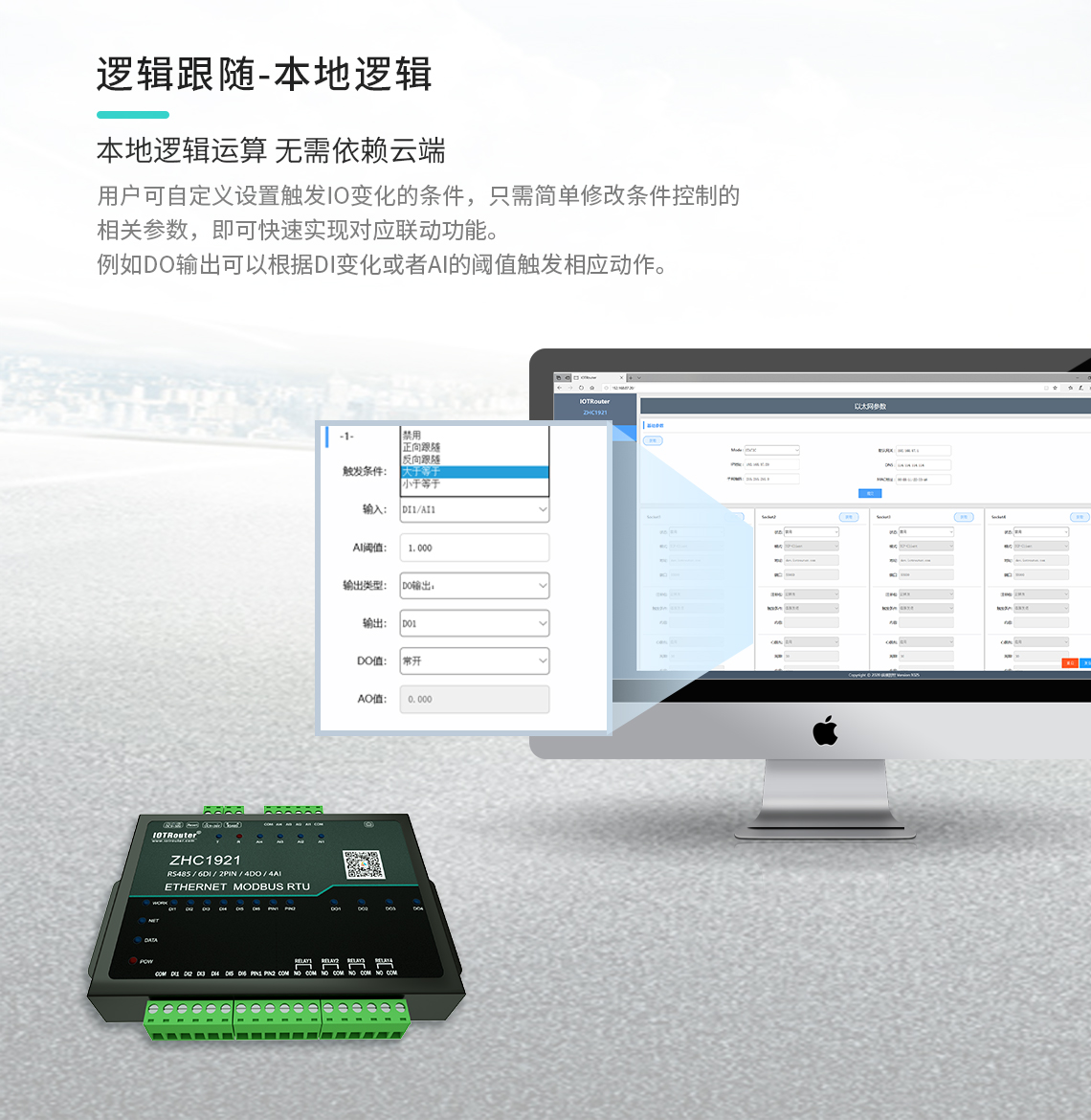

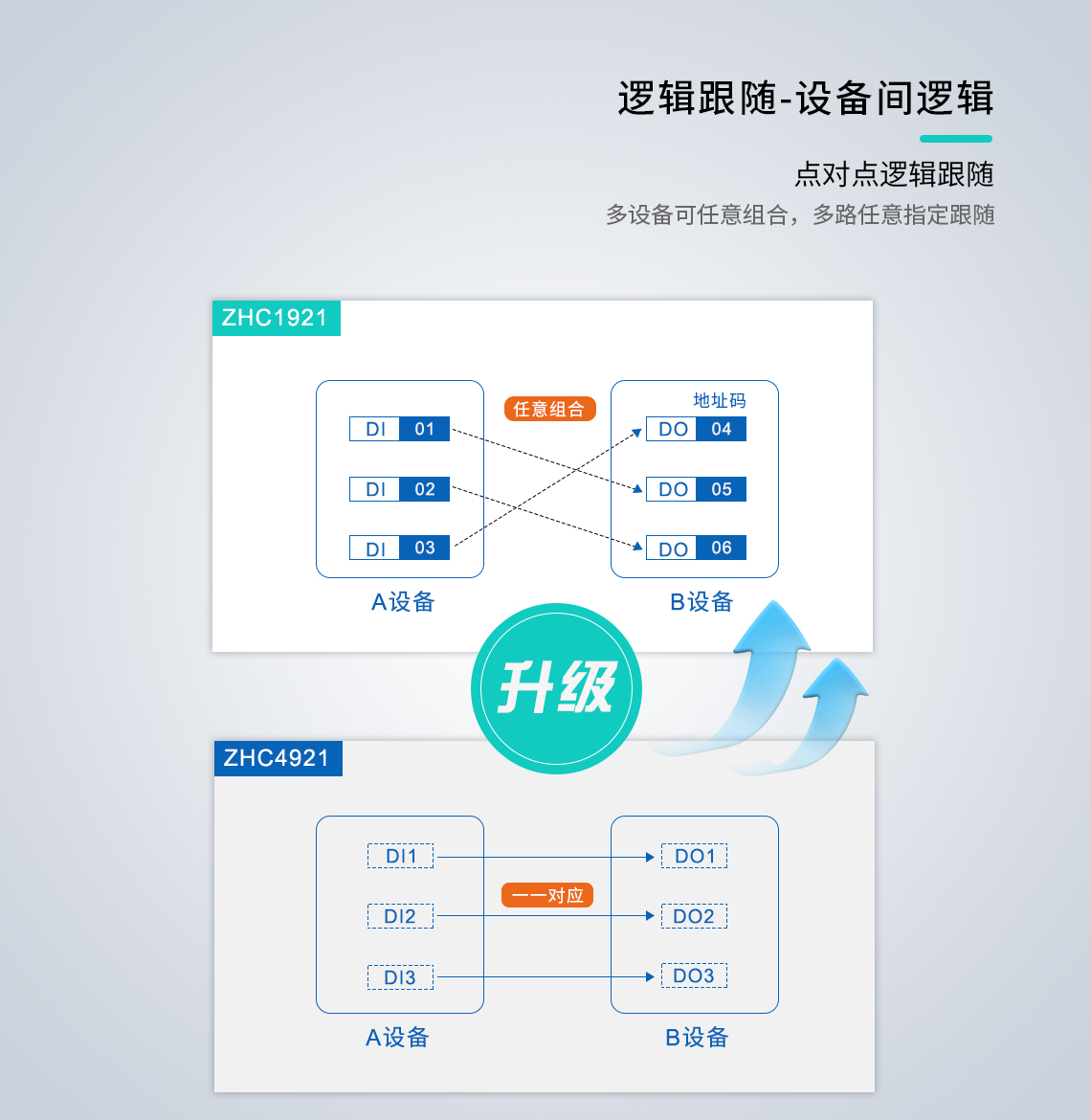

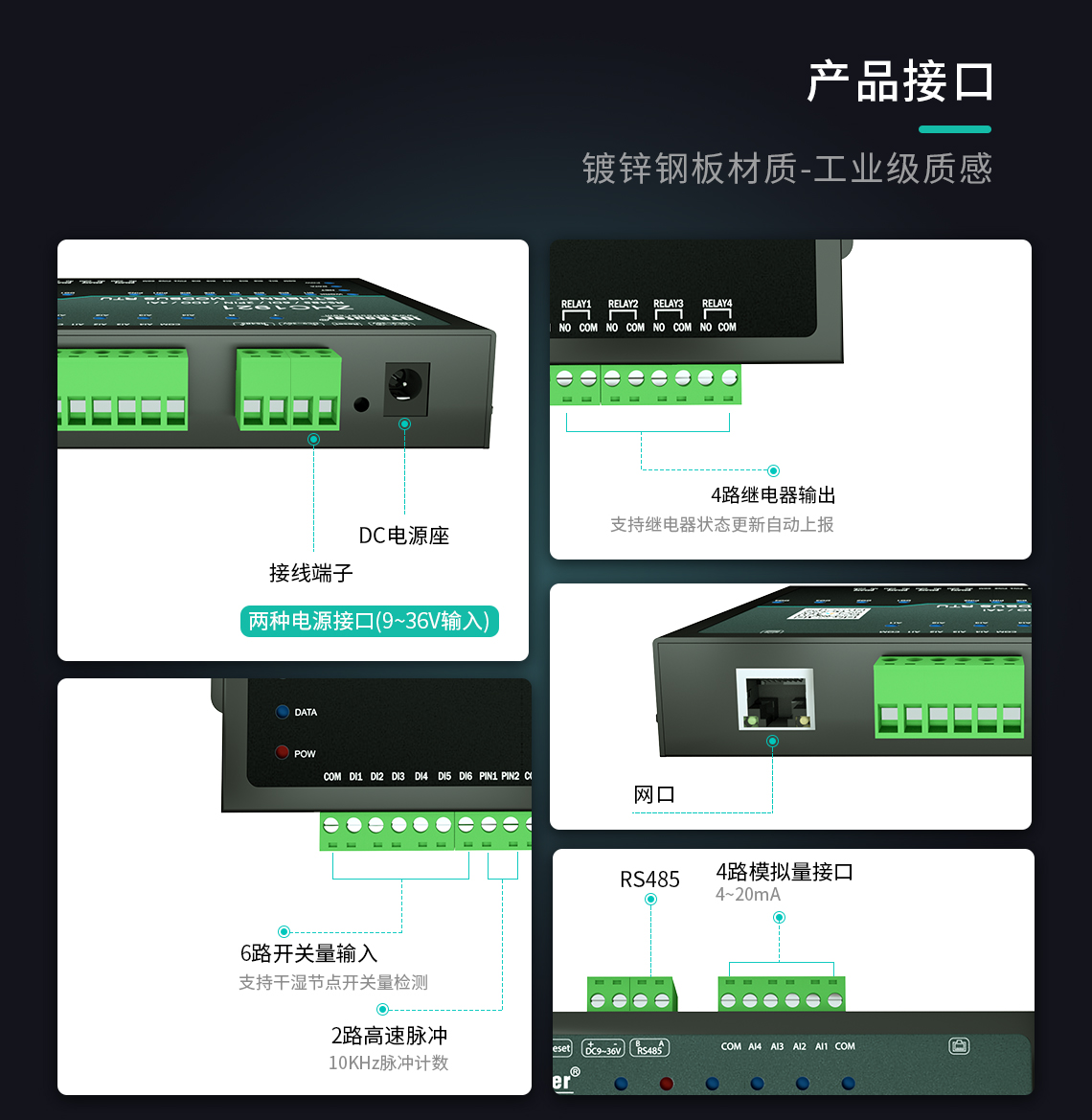

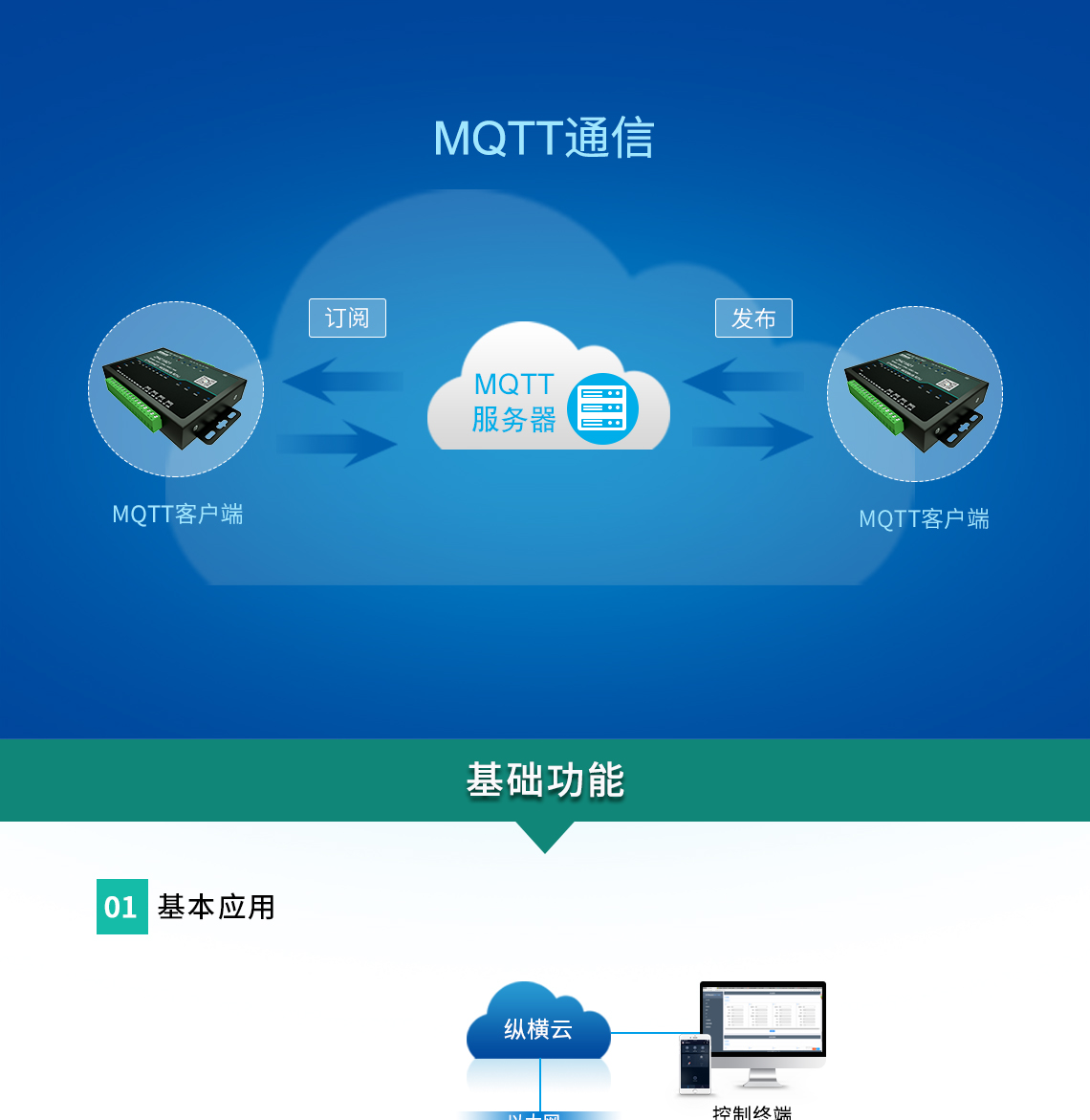

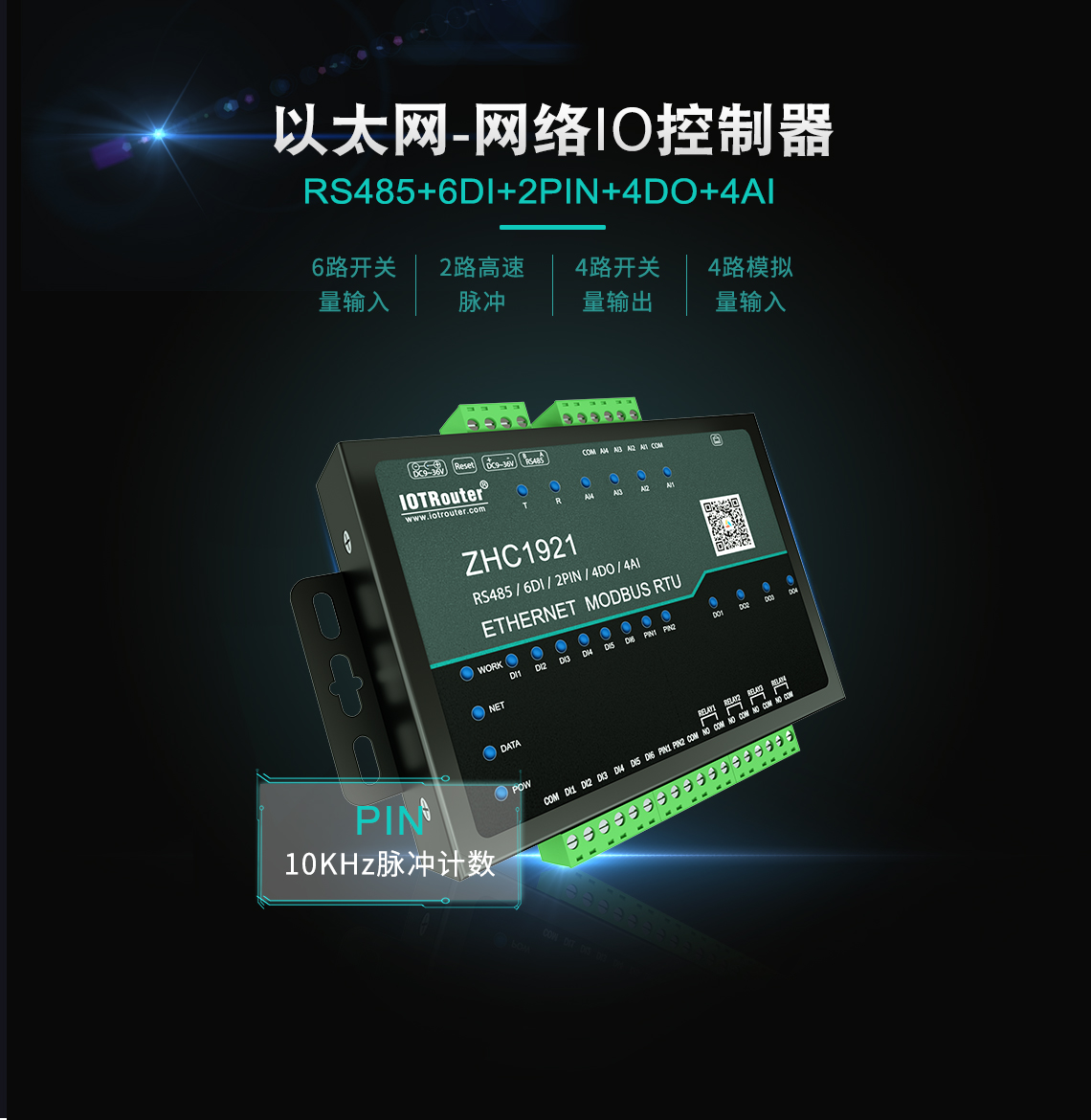

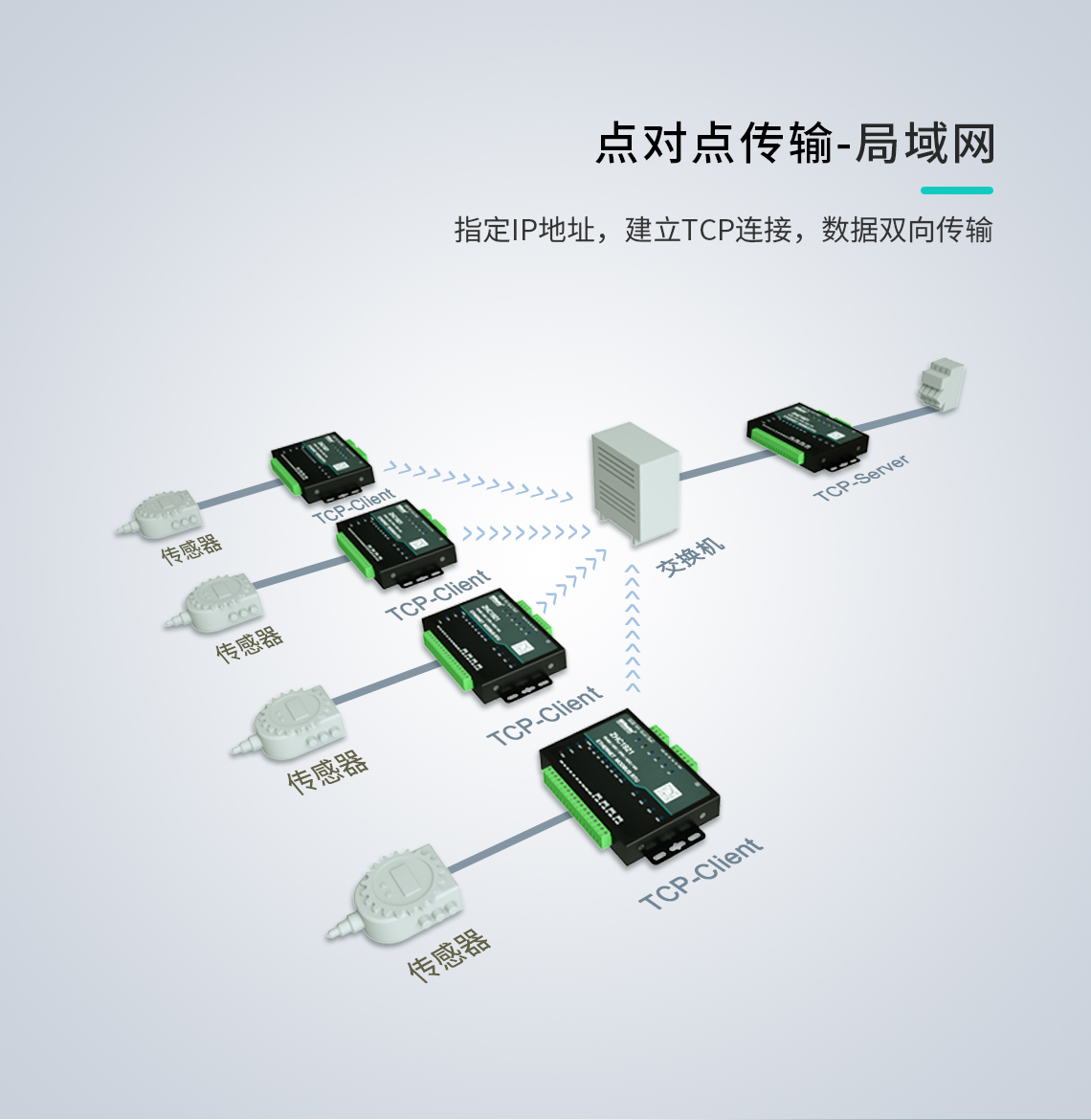

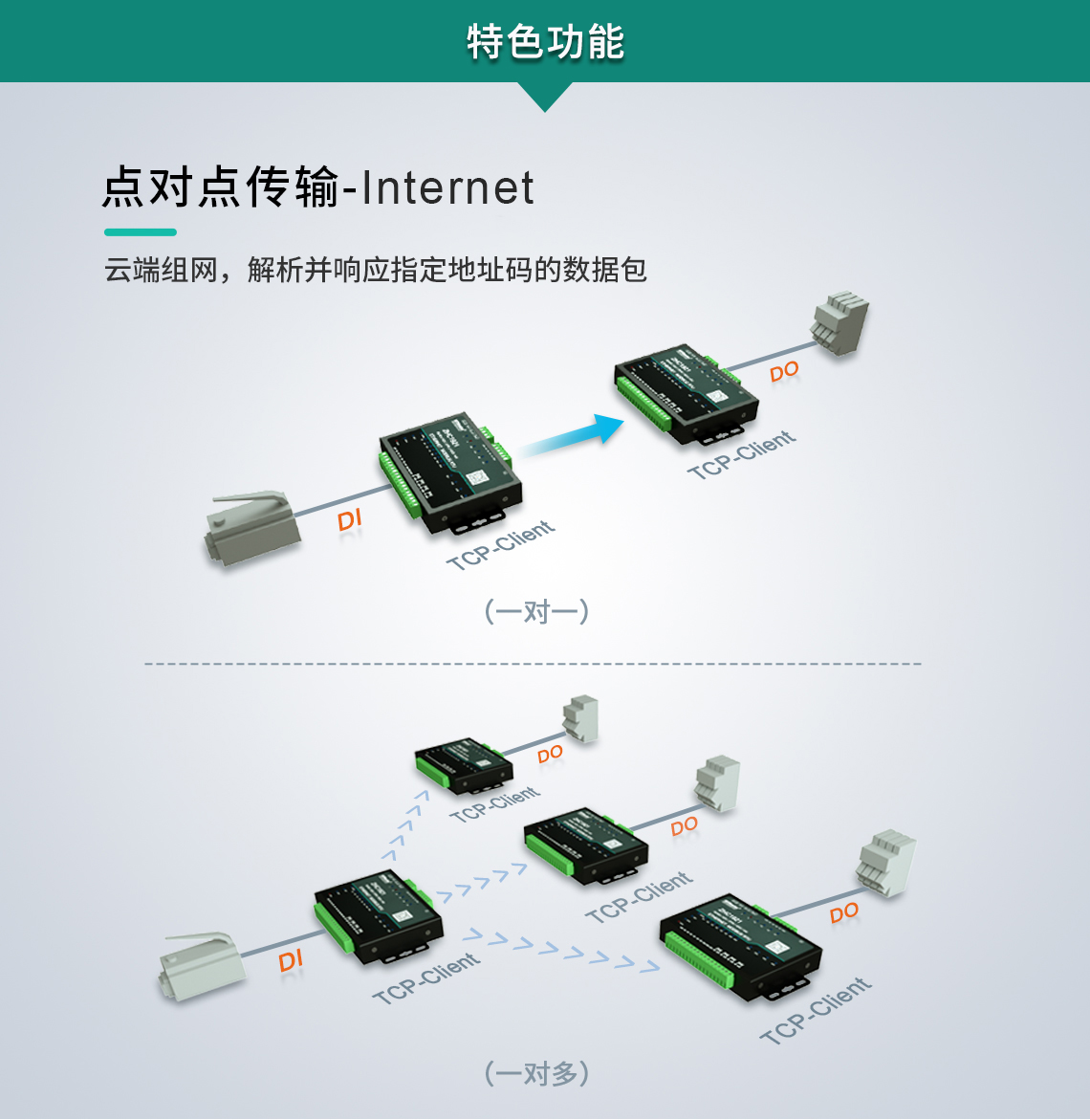

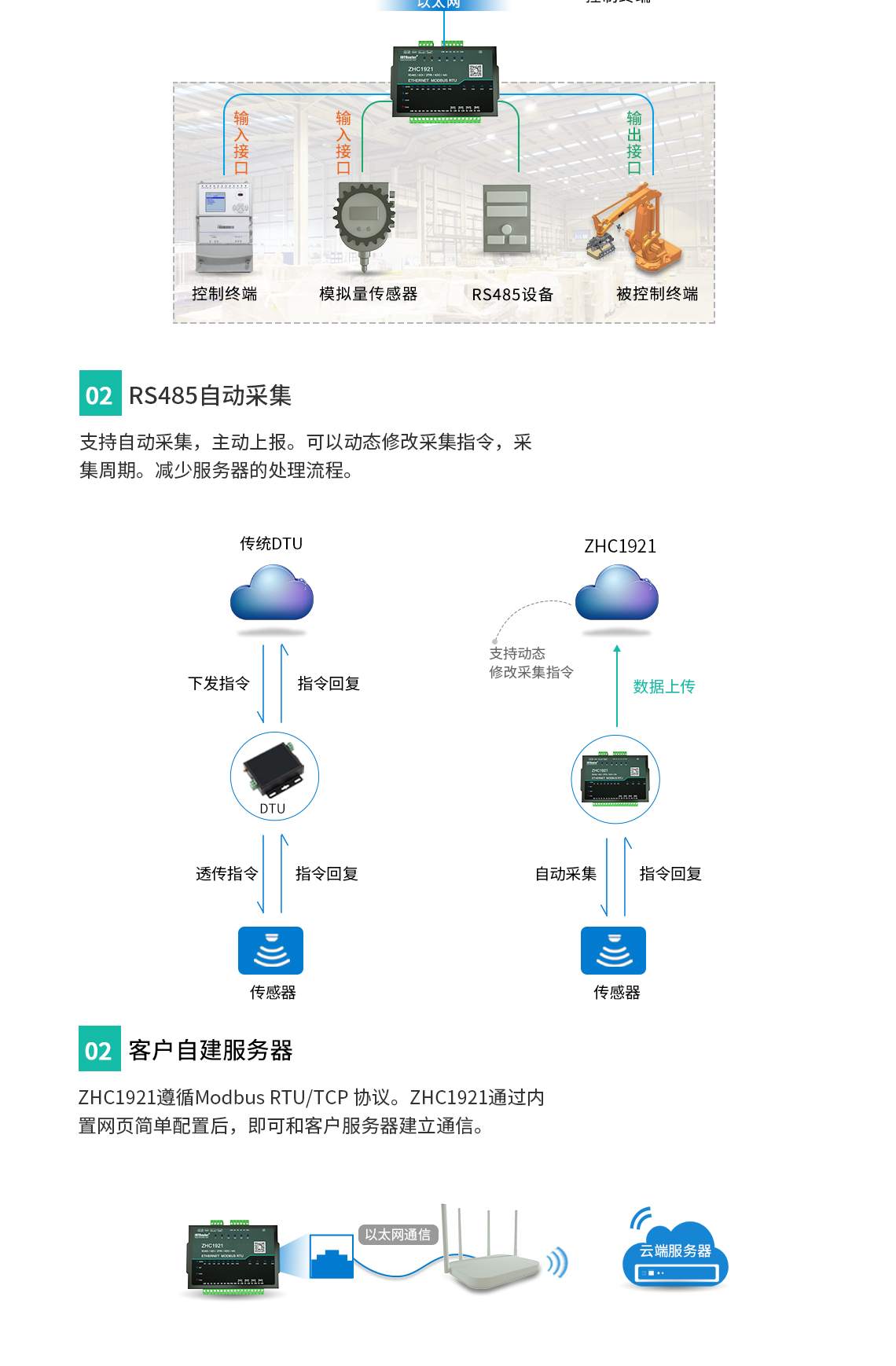

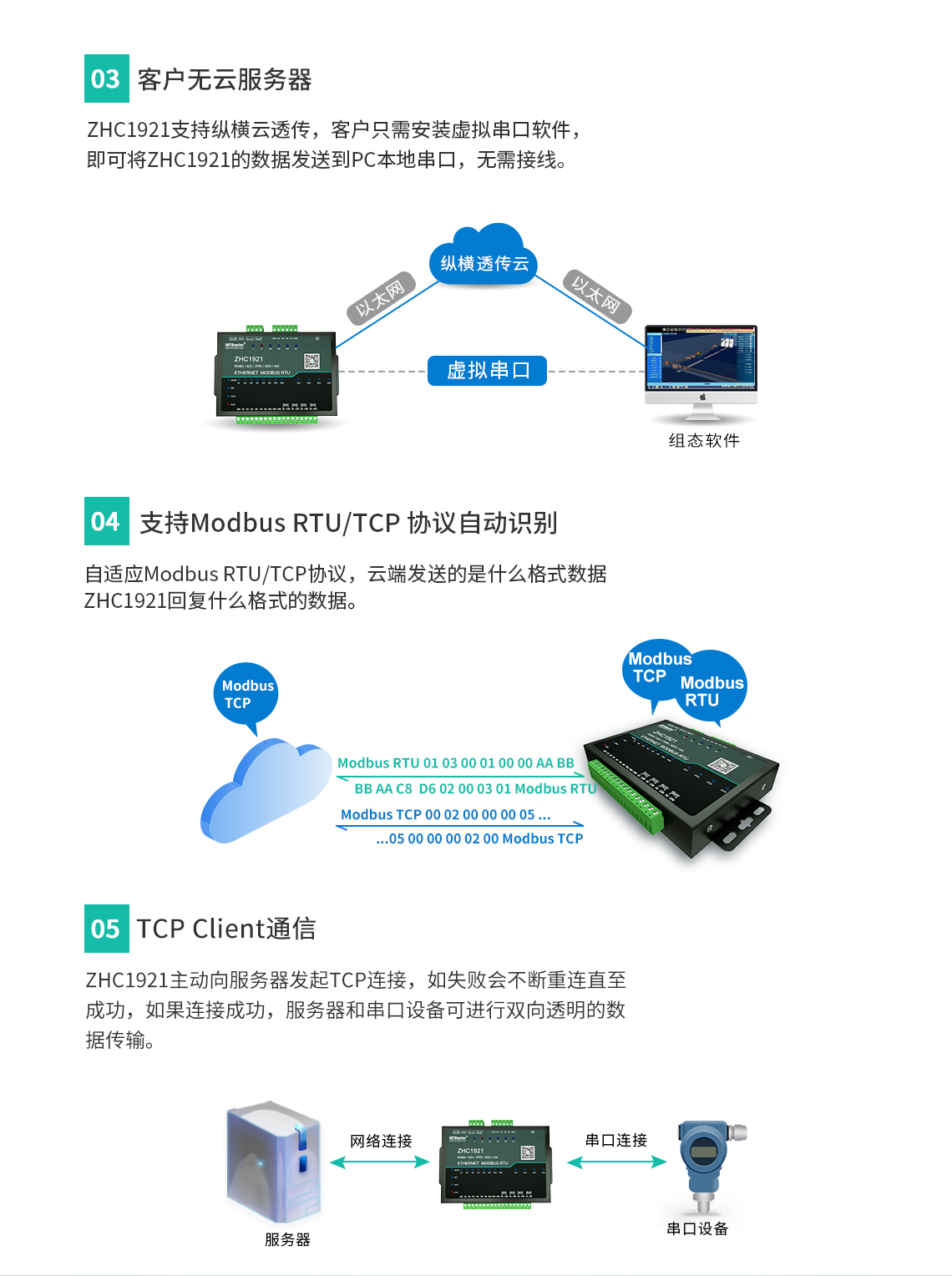

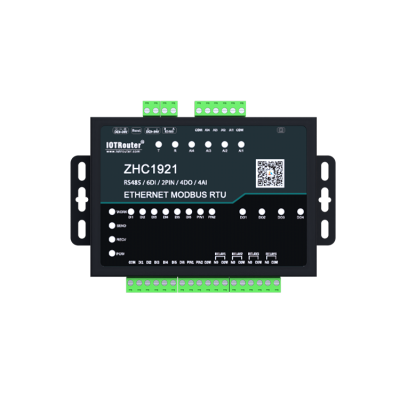

ZHC1921是一款工業級RJ45 RTU，提供6路開關量輸入、2路高數脈沖、4路開關量輸出、4路模擬量輸入和1路RS485接口，支持4路Socket、Modbus RTU/TCP自適應、本地邏輯處理運算、自動采集主動上報、DO遠程跟隨AI/DI、組態+云實時監控PLC、自動獲取IP地址、DNS域名解析等特色功能，支持一對一/一對多/多對多組網
串口服務器是將來自TCP/IP協議的數據包,解析為串口數據流;反之,可以將串口數據流打成TCP/IP協議的數據包，從而實現數據的網絡傳輸。它能多個串口設備連接并能將串口數據流進行選擇和處理，要應用在門禁系統、考勤系統、售販系統、POS系統、樓宇自控系統、自助銀行系統、電信機房監控、電力監控等。
| 網絡參數 |
| 網絡類型 | 以太網 |
| 網口數（10/100M） | LAN*1 |
| 網口類型 | 以太網信號 RJ45 |
| 電磁隔離保護 | 15KV電磁隔離 |
| 交叉直連自動切換 | √ |
| 外接網絡變壓器 | 不需要 |
| 串口 |
| 端口數 | RS485*1 |
| 標準 | RS485：2 位接線端子（A、B） |
| 波特率 | 600～921600bps |
| 數據位 | 8，9 |
| 停止位 | 0.5 , 1 , 1.5 , 2 |
| 校驗位 | NONE（無校驗位）EVEN（偶校驗）ODD（奇校驗） |

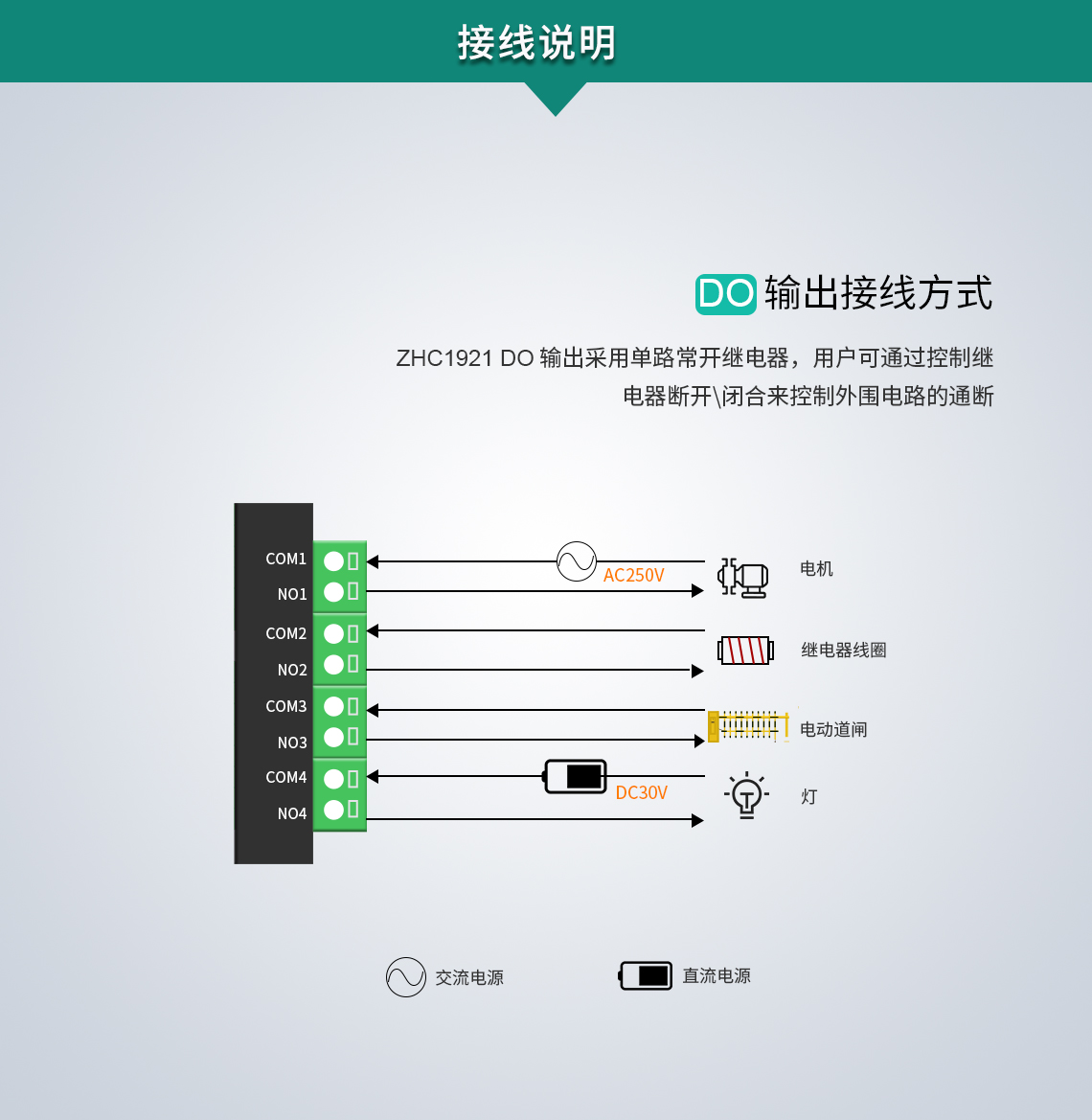

| DO |
| 接口數 | 4 路繼電器輸出 |
| 標準 | (NO、NC、COM)*4 |
| AC | 250V 5A |
| DC | 30V 5A |
| 機械耐久性 | 10^7 |
| 電器耐久性 | 10^5 |
| DI(干節點) |
| 接口數 | 6 |
| 標準 | DI*6、COM*1 |
| DI(濕節點) |
| 接口數 | 6 |
| 標準 | DI*6、COM*1 |
| 檢測范圍 | 5~50V->High 0~2V->Low |

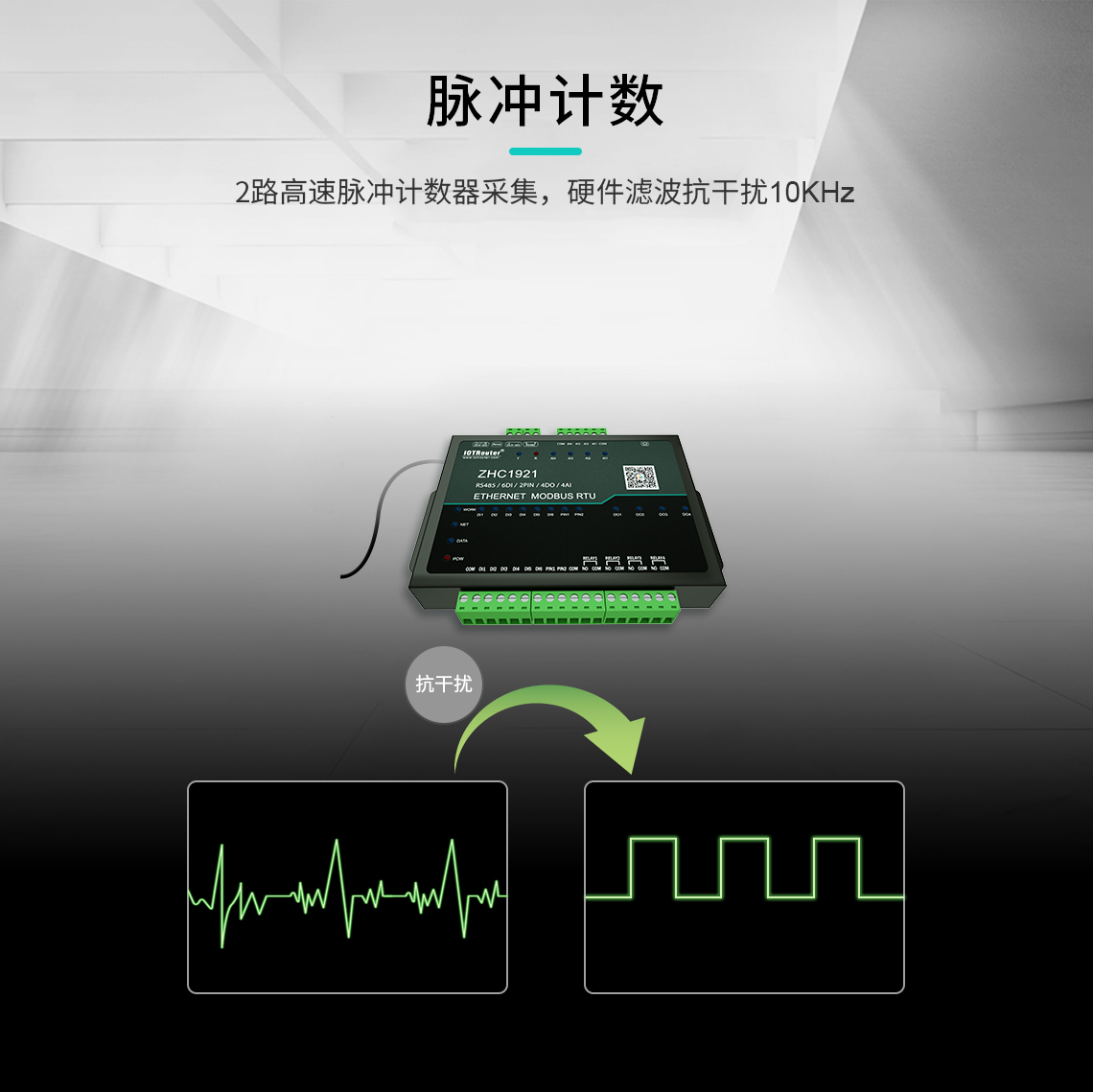

| PI |
| 接口數 | 2 |
| 標準 | PI*2、COM*1 |
| 檢測范圍 | 10000Hz |

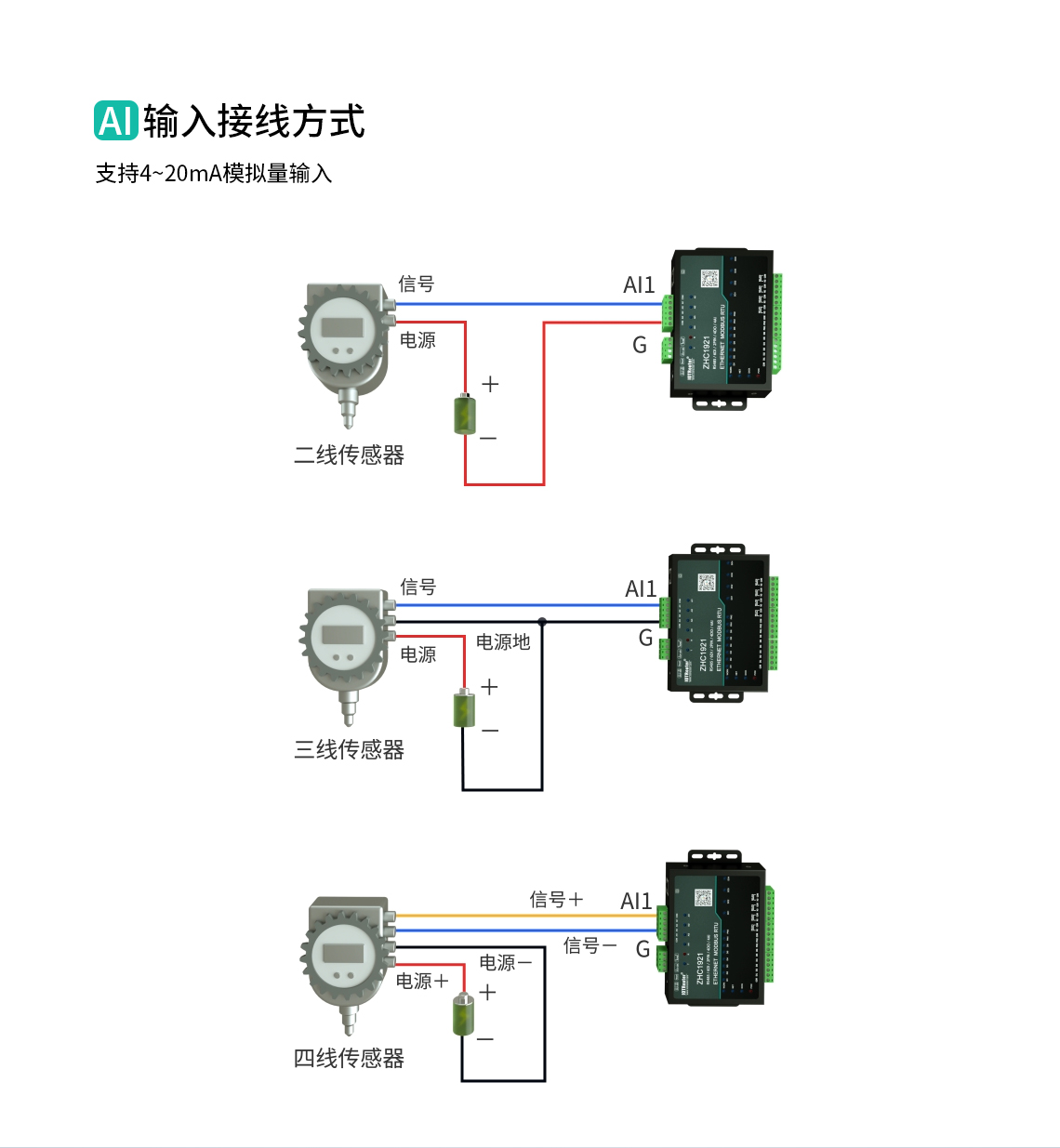

| AI |
| 接口數 | 4 |
| 標準 | AI*4、COM*2 |
| 檢測范圍 | 4~20mA |
| 電源 |
| 工作電壓 | 9~36V |
| 工作電流 | 200mA（aver）/340mA（max）@9V 50mA（aver）/85mA（max）@36V |
| 檢測范圍 | 10000Hz |
| EMC等級 |
| ESD | IEC61000-4-2，Level 4 |
| 浪涌 | IEC61000-4-2，Level 3 |
| 群脈沖 | IEC61000-4-2，Level 3 |
| 機械結構 |
| 設備尺寸 | 159.5*115.5*27.6 mm(L*W*H) |
| 外殼 | 有 |
串口服務器是將來自TCP/IP協議的數據包,解析為串口數據流;反之,可以將串口數據流打成TCP/IP協議的數據包，從而實現數據的網絡傳輸。它能多個串口設備連接并能將串口數據流進行選擇和處理，要應用在門禁系統、考勤系統、售販系統、POS系統、樓宇自控系統、自助銀行系統、電信機房監控、電力監控等。
| 產品規格參數 |
| ZHC1921規格書 |
| ZHC1921寄存器地址表 |
| 產品使用手冊 |
| ZHC1921應用指導 |
| 設備協議應用指導 |
| 設備接口邏輯配置 |
| 以太網設備局域網組網配置文檔 |
| 以太網系列設備間通訊配置說明 |
| 設備對接平臺指導 |
| 縱橫云平臺3.0設備對接文檔 |
| 平臺3.0對接設備視頻 |
| 配置軟件 |
| ZHC1921配置軟件 |
| 縱橫透?jìng)髟栖浖?/a> |
| 縱橫云透?jìng)魇褂谜f(shuō)明 |
| 通用軟件 |
| 虛擬串口 |
| USB轉485驅動 |
串口服務器是將來自TCP/IP協議的數據包,解析為串口數據流;反之,可以將串口數據流打成TCP/IP協議的數據包，從而實現數據的網絡傳輸。它能多個串口設備連接并能將串口數據流進行選擇和處理，要應用在門禁系統、考勤系統、售販系統、POS系統、樓宇自控系統、自助銀行系統、電信機房監控、電力監控等。
| 以太網系列 | ||
| 名稱/型號 | 接口 | 協議 |
| 以太網RTU - ZHC1921 | 1RS485+6DI+2PIN+4DO+4AI | Modbous TCP/RTU、MQTT |
| 以太網RTU - ZHC1931 | 1RS485/RS232+2DI+1DO+1AI | Modbous TCP/RTU、MQTT |
| 以太網RTU - ZHC1661 | 1RS485+4AI+2AO | Modbous TCP/RTU、MQTT |
串口服務器是將來自TCP/IP協議的數據包,解析為串口數據流;反之,可以將串口數據流打成TCP/IP協議的數據包，從而實現數據的網絡傳輸。它能多個串口設備連接并能將串口數據流進行選擇和處理，要應用在門禁系統、考勤系統、售販系統、POS系統、樓宇自控系統、自助銀行系統、電信機房監控、電力監控等。
問：你們的設備能連接PLC嗎？

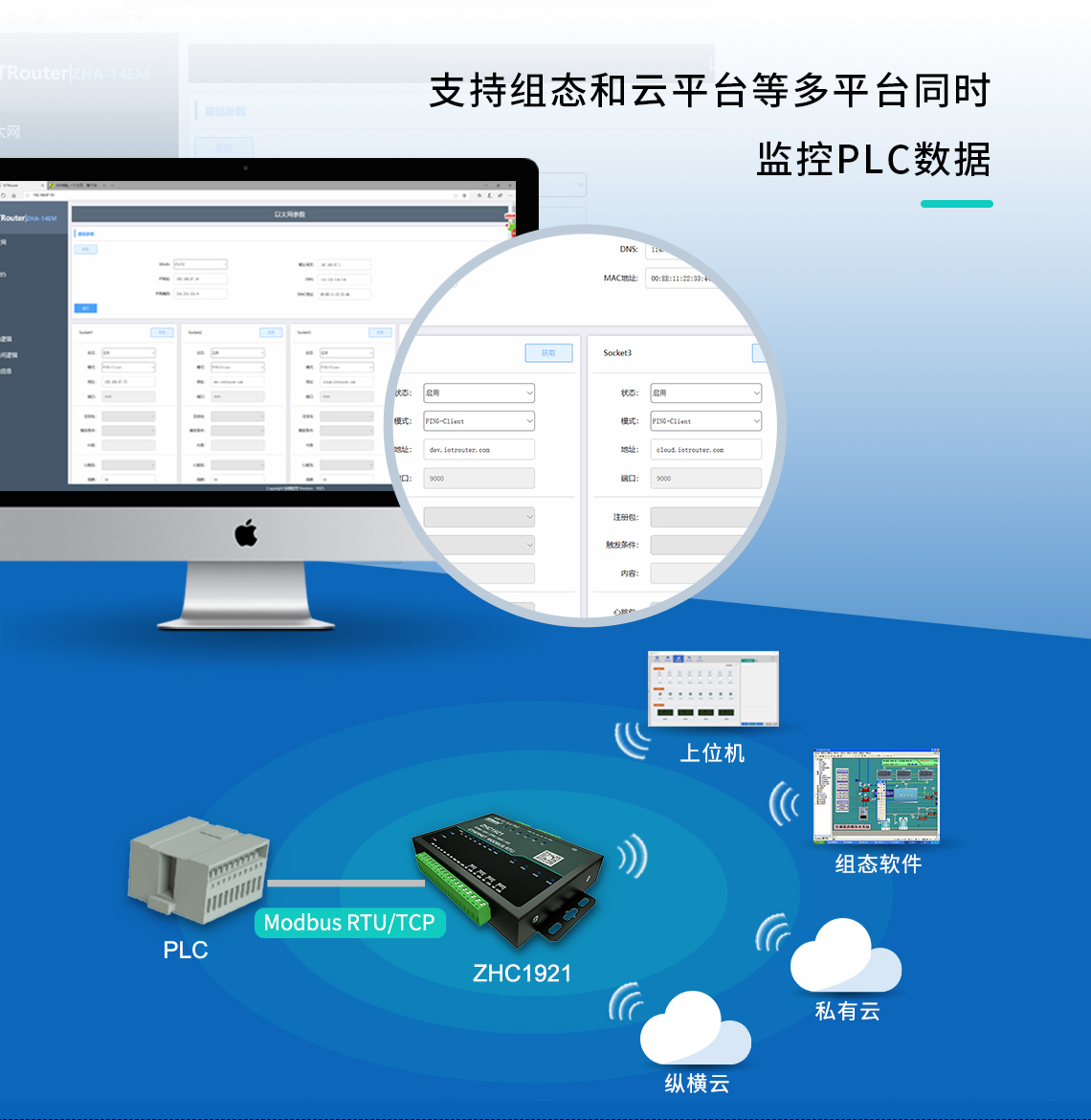

答：我們的設備可以對接PLC，我們是網絡透?jìng)髂Ｊ?，用戶的PLC設備可以通過我們的設備發送數據到網絡上指定的服務器，我們的設備也可以接收來自服務器的數據，并將信息通過串口轉發至PLC。
問：ZHC1921需要插卡嗎？
答：不需要，ZHC1921是通過以太網接口有線連接通信的。
