需求概述

本章節主要實現一個流程：EG8200采集西門子S7-200 Smart的數據，并組裝成JSON格式，通過MQTT上報應用平臺；同時能夠接收應用平臺下發的控制命令，實現遠程開關。要實現此流程，需要提前準備好以下材料：

1. 要采集的PLC的IP端口以及點位表，例如：

2. MQTT通信相關參數及JSON數據格式要求，例如：

url:1883.dtuip.com:1883
clientID:820000003058164F
username:19381903226
password:ZHZK19381903226
訂閱:820000003058164F/+
發布:820000003058164F

JSON格式:
{
	"sensorDatas":
	[
		{
			"flag":"em1Status",
			"switcher":1
		},
		{
			"flag":"em2Status",
			"switcher":1
		},
		{
			"flag":"em3Status",
			"switcher":1
		},
		{
			"flag":"em4Status",
			"switcher":1
		},
		{
			"flag":"em1Control",
			"switcher":0
		},
		{
			"flag":"em2Control",
			"switcher":0
		},
		{
			"flag":"em3Control",
			"switcher":0
		},
		{
			"flag":"em4Control",
			"switcher":0
		},
		{
			"flag":"voltage",
			"value":220.0
		},
		{
			"flag":"current",
			"value":10.2
		}
	]
}

需求分析

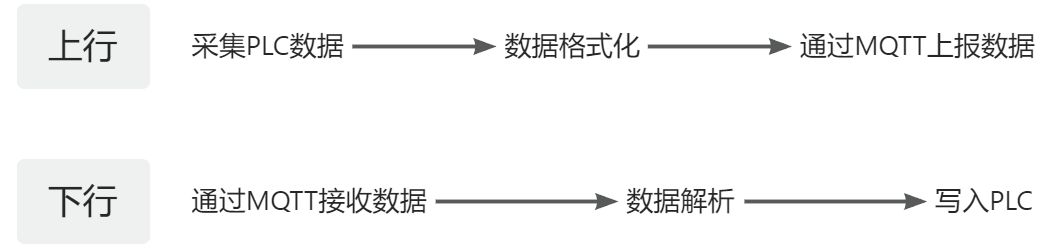

在制作流程時，基礎的邏輯是根據數據走向來制作流程。該需求經過分析可以得出，主要分為數據上行和數據下行兩個部分。其中，數據上行主要工作有：

1. 通過S7協議讀取PLC的數據，得到的數據存儲在內存中（S7節點）

2. 將數據按照J(rèn)SON格式進行格式化（函數節點）

3. 建立MQTT連接，發布到指定主題（MQTT發布節點）

數據下行主要工作有：

1. 訂閱MQTT主題，接收平臺下發數據（MQTT訂閱節點）

2. 將收到的JSON數據解析后存儲在內存中（函數節點）

3. 按照S7要求的格式寫入PLC中（S7節點）

需求實現

1. 采集PLC數據

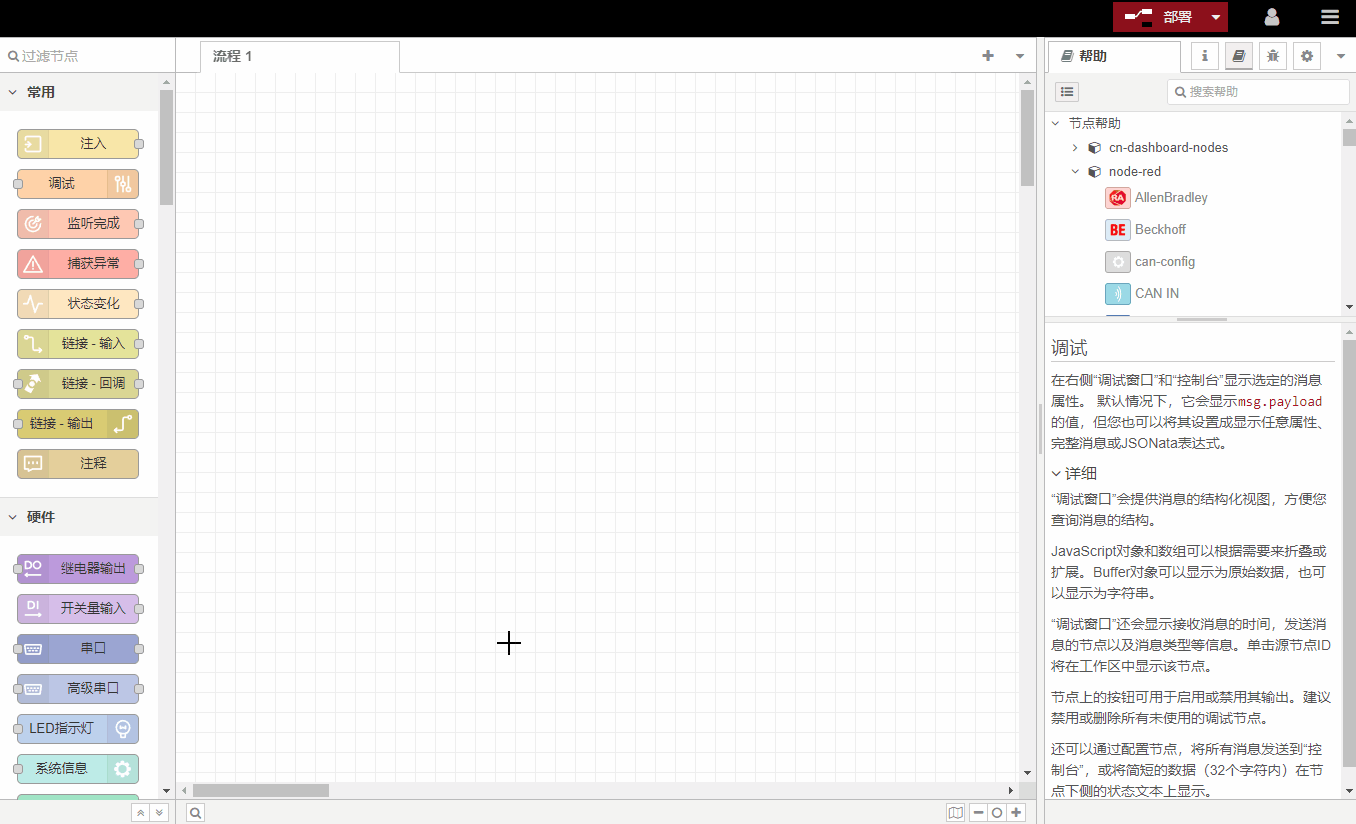

1. 從節點庫拖入一個S7讀數據節點，以及一個調試節點，調試節點用于查看讀取到的PLC的數據，方便定位問題

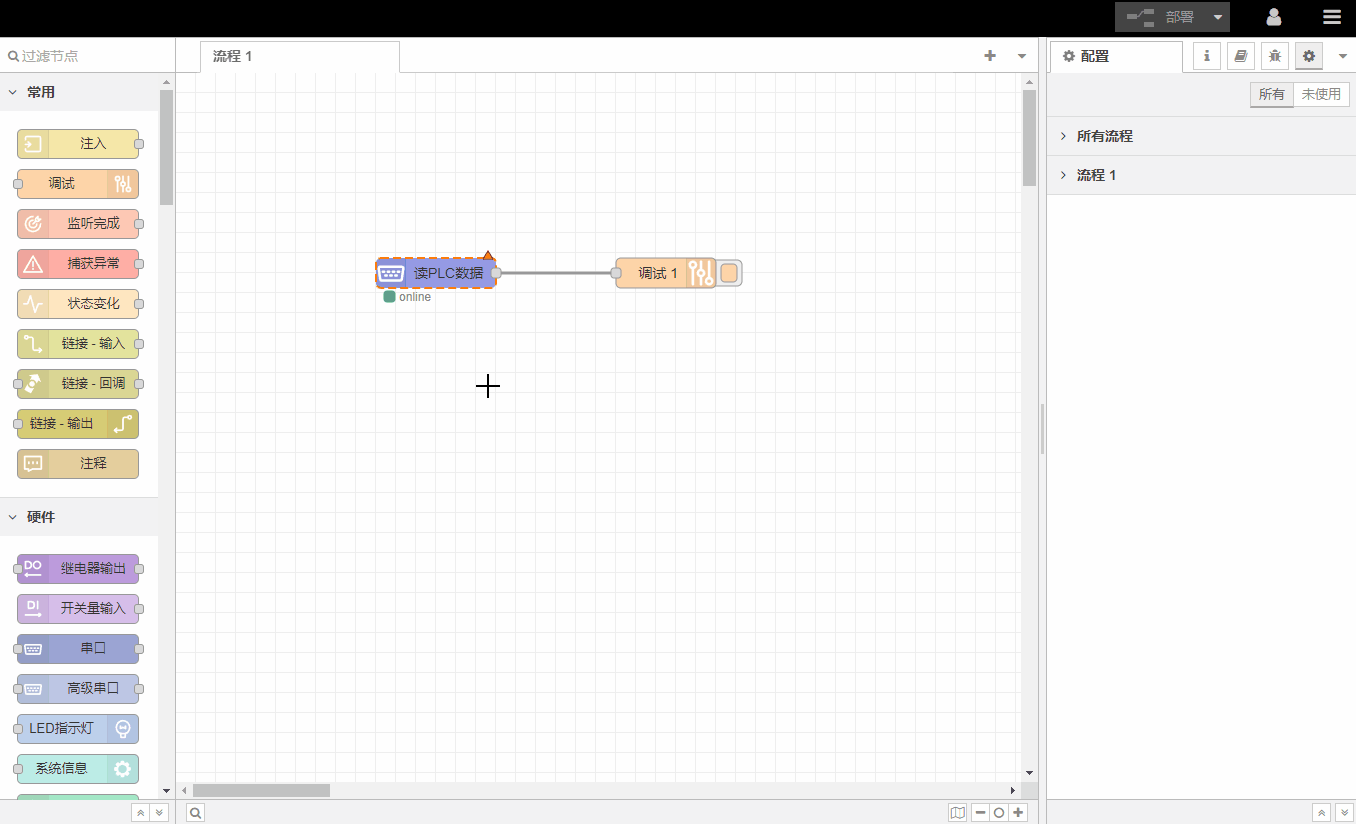

2. 雙擊S7讀數據節點，根據需求概述的內容填寫對應的設置參數，如下圖所示：

IP:PLC的IP
端口:102(S7協議通信默認端口102)
模式:TASP(S7-200 Smart選擇TASP,其余型號選擇Rack/Slot)
本地TSAP:1002(固定值)
遠端TSAP:0301(固定值)
采集周期:1000ms(默認1000ms,可自定義)
超時周期:2000ms(默認2000ms,可自定義)

數據點配置(根據幫助文檔可以找到對應關系)
V0.0-->DB1,X0.0
V0.1-->DB1,X0.1
V0.2-->DB1,X0.2
V0.3-->DB1,X0.3
V0.4-->DB1,X0.4
V0.5-->DB1,X0.5
V0.6-->DB1,X0.6
V0.7-->DB1,X0.7
VD100 -->DB1,W100
VD200 -->DB1,W200

輸出模式可以根據需求選擇,這里選擇所有變量輸出一條

如果設置正確，調試窗口會有日志打印，顯示的是讀取到的數據內容

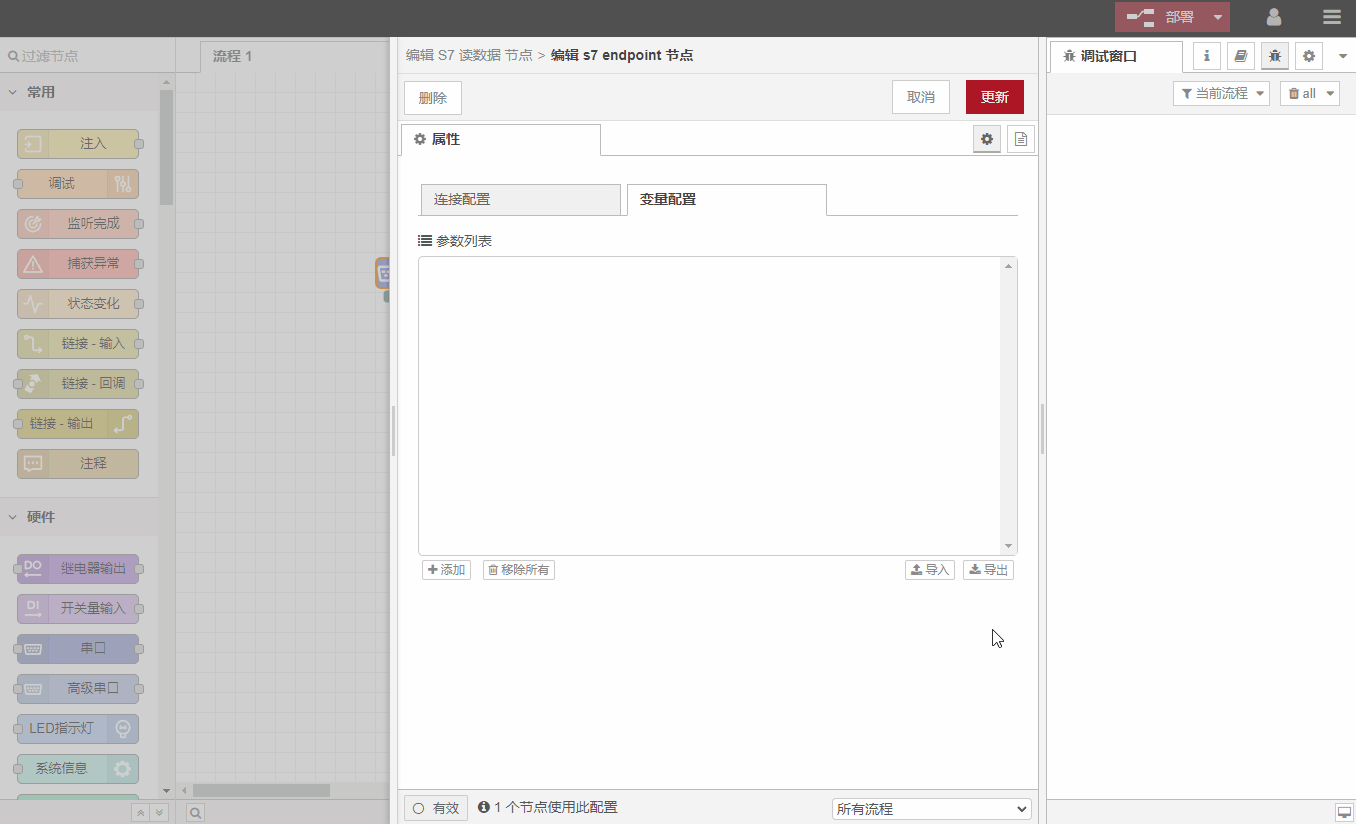

3. 有的時候PLC數據點比較多，手動依次錄入比較繁瑣。節點支持?jǐn)?shù)據點的導入導出：

2. 數據格式化

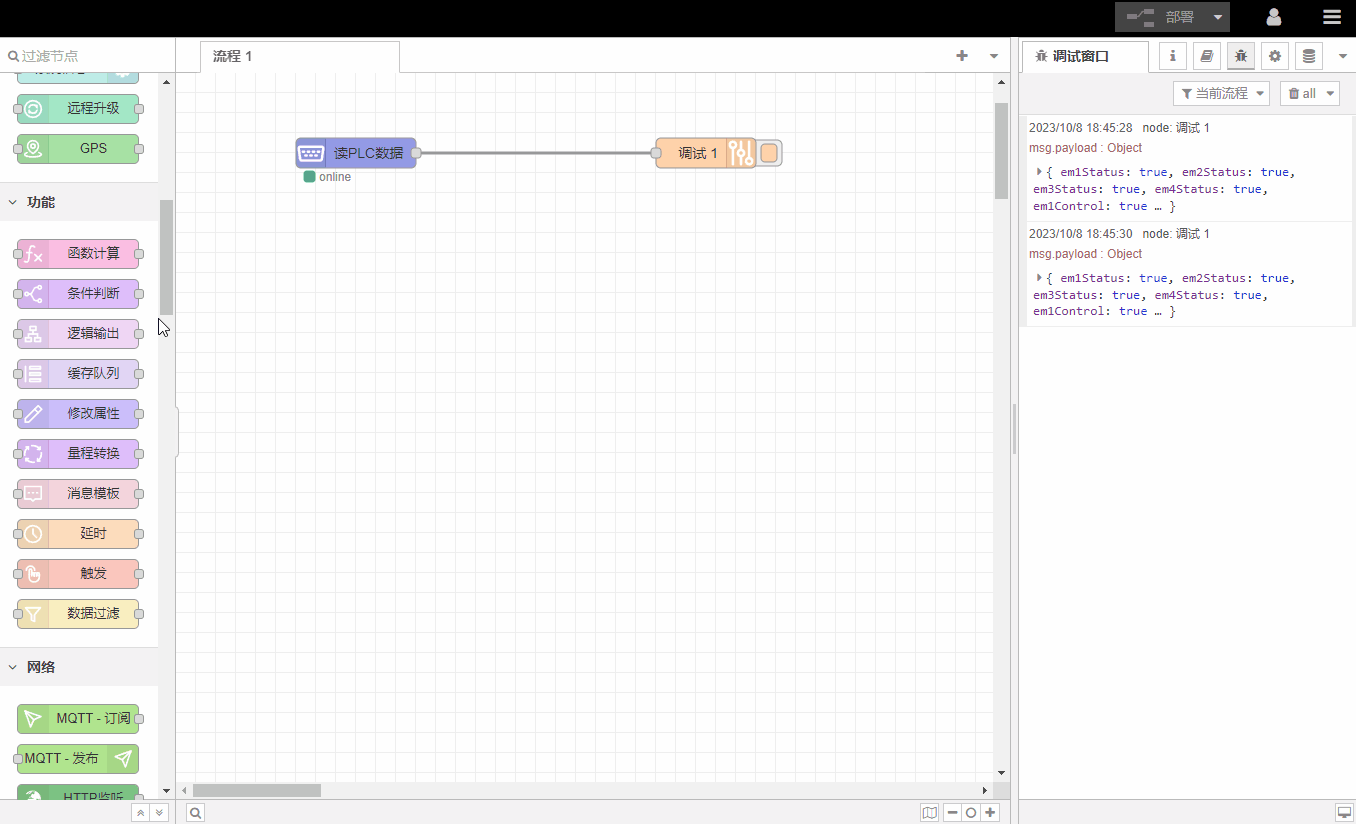

根據步驟2的引導，在調試窗口可以看到讀到的PLC數據如下：

因?yàn)閼?yīng)用平臺已經規定了數據必須按照J(rèn)SON格式上報。接下來使用函數節點Javascrip代碼將數據進行格式化，代碼如下：

let jsonArray = []

jsonArray.push({ "flag": "em1Status", "switcher": msg.payload.em1Status == true ? 1 : 0 })
jsonArray.push({ "flag": "em2Status", "switcher": msg.payload.em2Status == true ? 1 : 0 })
jsonArray.push({ "flag": "em3Status", "switcher": msg.payload.em3Status == true ? 1 : 0 })
jsonArray.push({ "flag": "em4Status", "switcher": msg.payload.em4Status == true ? 1 : 0 })
jsonArray.push({ "flag": "em1Control", "switcher": msg.payload.em1Control == true ? 1 : 0 })
jsonArray.push({ "flag": "em2Control", "switcher": msg.payload.em2Control == true ? 1 : 0 })
jsonArray.push({ "flag": "em3Control", "switcher": msg.payload.em3Control == true ? 1 : 0 })
jsonArray.push({ "flag": "em4Control", "switcher": msg.payload.em4Control == true ? 1 : 0 })
jsonArray.push({ "flag": "voltage", "value": msg.payload.voltage / 100 })/*兩位小數*/
jsonArray.push({ "flag": "current", "value": msg.payload.current / 100 })/*兩位小數*/

let data = {}
data.sensorDatas = jsonArray

msg.payload = JSON.stringify(data)

return msg

復制以上代碼，粘貼到函數節點內，部署后即可看到效果：

可以看到，已經將讀到的PLC數據，按照需求要求轉換成了最終的JSON格式，且對數據進行了一定程度的計算（兩位小數）。此處只是函數節點的冰山一角，因?yàn)橹С諮avascrip語言編程，幾乎你能想到的任何功能都可以在這里實現

3. 通過MQTT上報數據

拖入一個MQTT發布節點，根據提示進行配置，填入MQTT連接相關信息及MQTT發布主題后（詳情見需求概述），即可實現數據上報?？梢钥吹?，數據上報成功后，應用平臺顯示綠色表明設備上線且數據正常：

至此，數據上報已經完成，很簡單幾步即可實現：采集PLC數據并按照自定義JSON格式上報。

4. 通過MQTT接收數據

拖入一個MQTT訂閱節點，注意：MQTT發布節點和MQTT訂閱節點可以共用一個MQTT連接，如果使用的是同一個連接，只是不同的Topic，拖入節點后選擇已經配置好的連接即可。如果選擇添加新的mqtt-broker節點，則代表的是新建一個MQTT連接

選擇一個調試節點，在平臺點擊控制按鈕后，調試窗口可以看到下發的指令：

5. 數據解析

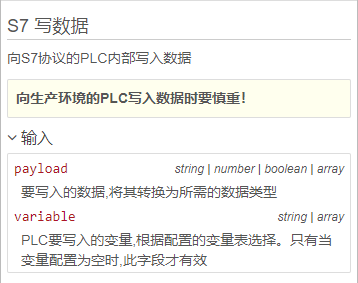

根據S7寫數據節點的幫助文檔，可以知道，要想實現向PLC寫入數據，需要傳遞的數據攜帶兩個參數，如下：

因此，數據解析時，需要將應用平臺下發的數據轉換為攜帶payload和variable兩個變量的消息，傳遞給S7寫數據節點，函數節點的代碼如下：

let cmdDate = msg.payload

msg.variable = cmdDate.sensorDatas[0].flag
msg.payload = cmdDate.sensorDatas[0].switcher == 1 ? true : false

return msg

復制以上代碼，粘貼到函數節點內，將調試節點設置為輸出原始消息，可以看到打印內容如下：

可以看到數據已經轉換為S7寫數據節點要求的格式

6. 寫入PLC

拖入一個S7寫數據節點，連接函數計算節點，在應用平臺操作開關，看演示效果：

總結

本章節介紹了一個相對復雜的流程，旨在表述網關所具備的能力，因此并未對程序的安全性、穩定性、靈活性等方面做優化。通過理解本流程，相信你已經對網關的可視化編程有了一定的熟悉。接下來，深入學習每個節點的功能用法吧，掌握它們將會為你制作更復雜的流程提供更多的選擇和可能！

源碼

所有的流程支持以json格式導入導出，方便與其他人分享做好的流程。本章節的流程json文件如下，復制后在菜單欄右上角選擇導入粘貼即可，導出同理

[{"id":"c8d138cd30e452fc","type":"s7 in","z":"2ff624305b8cb30b","endpoint":"374f5d9e3d2741c0","mode":"all","variable":"","diff":false,"name":"讀PLC數據","x":180,"y":180,"wires":[["03f0b9014af25c1d"]]},{"id":"4abb25e7e75b3447","type":"mqtt out","z":"2ff624305b8cb30b","name":"發布數據","topic":"820000003058164F","qos":"0","retain":"false","respTopic":"","contentType":"","userProps":"","correl":"","expiry":"","broker":"8d85be060cbc6545","x":520,"y":180,"wires":[]},{"id":"63f2816a781192d5","type":"mqtt in","z":"2ff624305b8cb30b","name":"訂閱數據","topic":"820000003058164F/+","qos":"0","datatype":"auto-detect","broker":"8d85be060cbc6545","nl":false,"rap":true,"rh":0,"inputs":0,"x":180,"y":260,"wires":[["1b6776e208355720"]]},{"id":"03f0b9014af25c1d","type":"function","z":"2ff624305b8cb30b","name":"數據格式化","func":"let jsonArray = []\n\njsonArray.push({ \"flag\": \"em1Status\", \"switcher\": msg.payload.em1Status == true ? 1 : 0 })\njsonArray.push({ \"flag\": \"em2Status\", \"switcher\": msg.payload.em2Status == true ? 1 : 0 })\njsonArray.push({ \"flag\": \"em3Status\", \"switcher\": msg.payload.em3Status == true ? 1 : 0 })\njsonArray.push({ \"flag\": \"em4Status\", \"switcher\": msg.payload.em4Status == true ? 1 : 0 })\njsonArray.push({ \"flag\": \"em1Control\", \"switcher\": msg.payload.em1Control == true ? 1 : 0 })\njsonArray.push({ \"flag\": \"em2Control\", \"switcher\": msg.payload.em2Control == true ? 1 : 0 })\njsonArray.push({ \"flag\": \"em3Control\", \"switcher\": msg.payload.em3Control == true ? 1 : 0 })\njsonArray.push({ \"flag\": \"em4Control\", \"switcher\": msg.payload.em4Control == true ? 1 : 0 })\njsonArray.push({ \"flag\": \"voltage\", \"value\": msg.payload.voltage / 100 })/*兩位小數*/\njsonArray.push({ \"flag\": \"current\", \"value\": msg.payload.current / 100 })/*兩位小數*/\n\nlet data = {}\ndata.sensorDatas = jsonArray\n\nmsg.payload = JSON.stringify(data)\n\nreturn msg\n","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":350,"y":180,"wires":[["4abb25e7e75b3447"]]},{"id":"1b6776e208355720","type":"function","z":"2ff624305b8cb30b","name":"函數計算 1","func":"let cmdDate = msg.payload\n\nmsg.variable = cmdDate.sensorDatas[0].flag\nmsg.payload = cmdDate.sensorDatas[0].switcher == 1 ? true : false\n\nreturn msg","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":350,"y":260,"wires":[["140b525dd4d0608b"]]},{"id":"140b525dd4d0608b","type":"s7 out","z":"2ff624305b8cb30b","endpoint":"374f5d9e3d2741c0","variable":"","name":"","x":510,"y":260,"wires":[]},{"id":"374f5d9e3d2741c0","type":"s7 endpoint","transport":"iso-on-tcp","address":"192.168.0.24","port":"102","rack":"0","slot":"2","localtsaphi":"10","localtsaplo":"02","remotetsaphi":"03","remotetsaplo":"01","connmode":"tsap","adapter":"","busaddr":"2","cycletime":"2000","timeout":"2000","name":"PLC","vartable":[{"addr":"DB1,X0.0","name":"em1Status"},{"addr":"DB1,X0.1","name":"em2Status"},{"addr":"DB1,X0.2","name":"em3Status"},{"addr":"DB1,X0.3","name":"em4Status"},{"addr":"DB1,X0.4","name":"em1Control"},{"addr":"DB1,X0.5","name":"em2Control"},{"addr":"DB1,X0.6","name":"em3Control"},{"addr":"DB1,X0.7","name":"em4Control"},{"addr":"DB1,W100","name":"voltage"},{"addr":"DB1,DW200","name":"current"}]},{"id":"8d85be060cbc6545","type":"mqtt-broker","name":"","broker":"1883.dtuip.com:1883","port":"1883","clientid":"820000003058164F","autoConnect":true,"usetls":false,"protocolVersion":"4","keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","birthMsg":{},"closeTopic":"","closeQos":"0","closePayload":"","closeMsg":{},"willTopic":"","willQos":"0","willPayload":"","willMsg":{},"userProps":"","sessionExpiry":""}]
