PRESS CENTERModbus讀:用于Modbus RTU/Modbus TCP協議的數據讀取。
Modbus寫:用于Modbus RTU/Modbus TCP協議的數據寫入。
Modbus服務:用于Modbus RTU/Modbus TCP協議的服務端,即從站,寄存器地址可以自定義。
以上3個節點在原Modbus請求Modbus解析節點的基礎上增加了多個特色功能:寄存器配置導入導出、動態配置采集參數、結果基本計算、數據匯總輸出等等。
Modbus基礎概念此處不在介紹,如果不熟悉,請參考以下資料:Modbus協議【完整版】-https://iotrouter.yuque.com/attachments/yuque/0/2025/pdf/38696274/1753768218220-93df9205-5f53-458d-9ad9-38e48c0ed131.pdf
如下源碼:https://iotrouter.yuque.com/zn3vdn/eg8000/deauhgopg8ggogap#yXy1k
支持Modbus RTU/Modbus TCP協議,選擇不同的配置項即可,以下介紹不在區分。
輸入
msg.payload.uid
#從機地址,1-255
msg.payload.fc
#功能碼,十進制表示,取值范圍:1/2/3/4
msg.payload.columns
#數據點,多個數據點以數組的形式表示:
{
"Key":"",//數據點名稱:字符串格式
"Address":0,//寄存器地址:十進制表示(無需加1),例如:0x0000-->00x0100-->256
"Type":1,//數據類型:1--24,對應關系詳見配置頁面下拉選型
"Tdata":1//數據處理方式:對于位解析為必填參數,取值1-16表示哪一位;對于其他類型為選填,表示結果乘的系數,10表示放大10倍,0.1表示縮小10倍
}
輸出
msg.payload
#正常返回:數據以對象的形式存儲在msg.payload中
#異常返回:null
msg.status
#正常返回:OK
#異常返回:ERROR
#超時返回:TIMEOUT
msg.reqpayload
#發送的原始指令
msg.reppayload
#響應的原始指令
示例
1. 寄存器導入導出

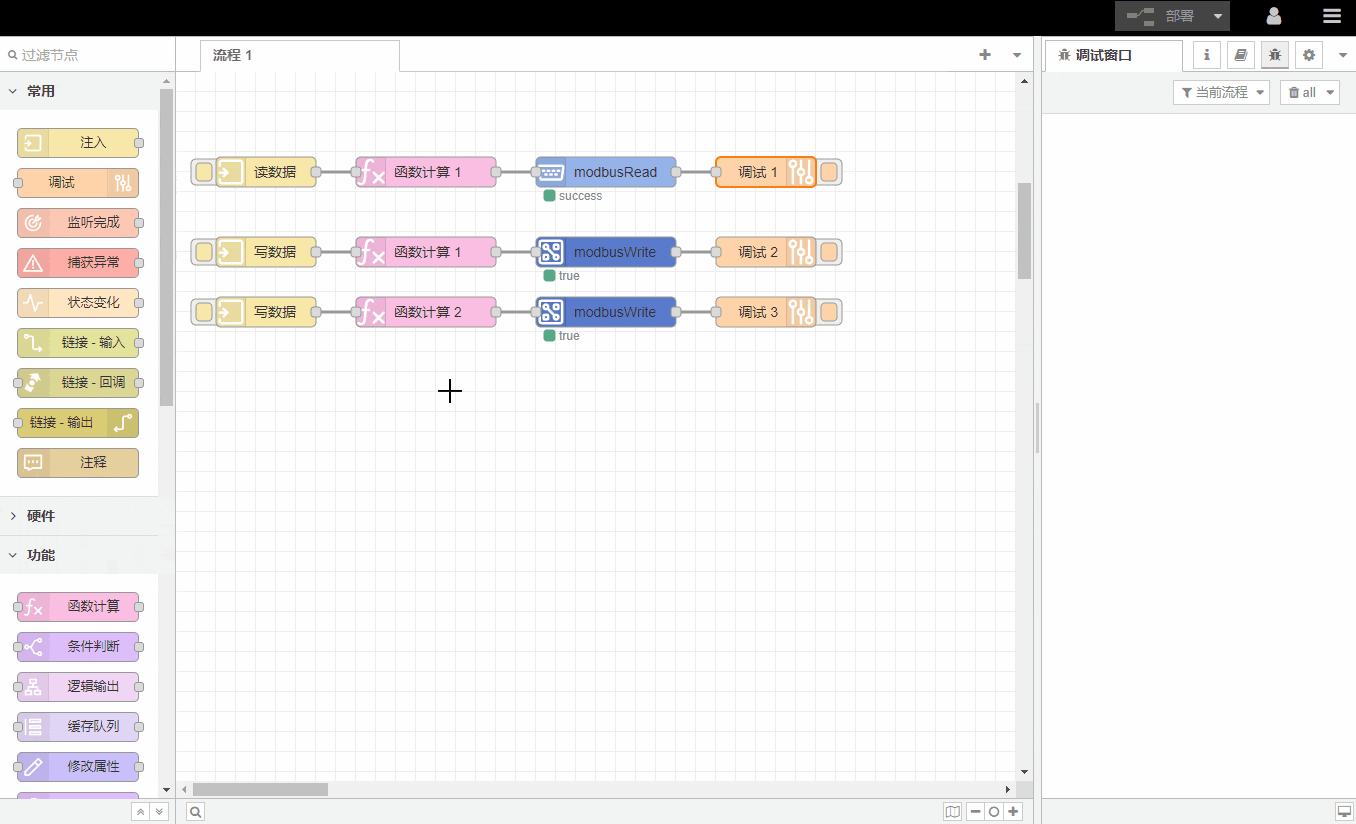

在寄存器比較多的時候,手動依次錄入是比較麻煩的,Modbus讀節點增加了導入導出配置的功能,大大提高了錄入效率:
2. 動態配置/結果計算/匯總輸出

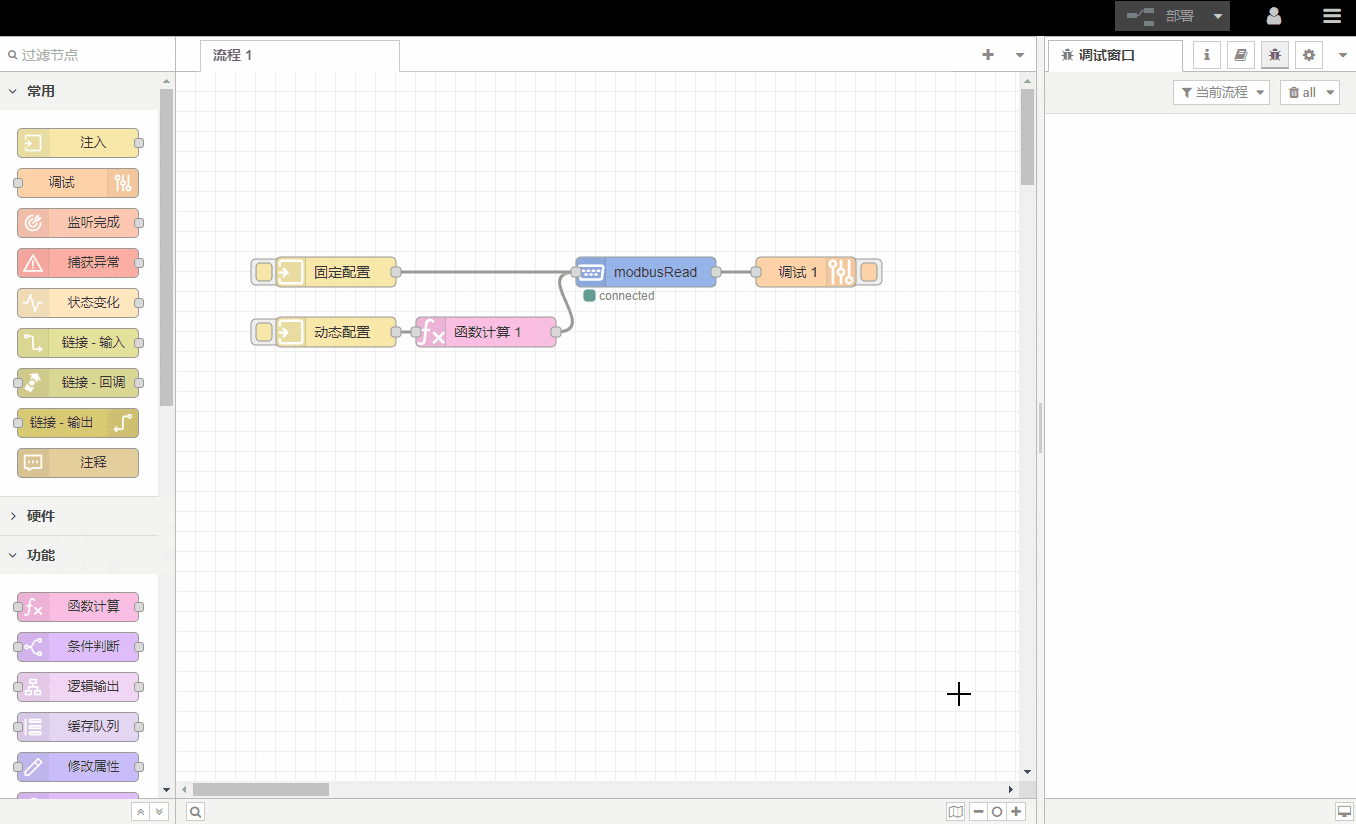

新增動態配置功能,允許通過msg攜帶配置參數修改采集指令,從而根據需求動態采集傳感器數據。例如:云端根據業務需求,不同情況下,下發不同的采集命令。
新增字段“Tdata”,支持對寄存器返回的結果進行簡單的計算,最終的結果以對象的形式存儲在msg.payload中,方便后續統一處理。
支持Modbus RTU/Modbus TCP協議,選擇不同的配置項即可,以下介紹不在區分。
輸入
msg.payload.uid
#從機地址,1-255
msg.payload.fc
#功能碼,十進制表示,取值范圍:5/6/15/16
msg.payload.address
#寄存器起始地址,十進制表示(無需加1),例如:0x0000-->00x0100-->256
msg.payload.quantity
#寄存器寫入的數量,寫單個可不填,寫多個必須填
msg.payload.value
#FC 5:寫單個線圈(msg.payload.value:1/0)
#FC 6:寫單個保持寄存器(msg.payload.value:0-65535)
#FC15:寫多個線圈(msg.payload.value:字節數組,每個字節表示8個線圈)
#FC16:寫多個保持寄存器(msg.payload.value::一個寄存器2個字節,要寫入的具體字節數組)
輸出
msg.payload
#寫入成功:true
#寫入失敗:false
msg.status
#正常返回:OK
#異常返回:ERROR
#超時返回:TIMEOUT
msg.reppayload
#發送的原始指令
msg.reqpayload
#響應的原始指令
示例
1. 寫多個保持寄存器
Modbus服務作為Modbus從站,支持將不同來源的數據重新映射為新的寄存器地址,統一響應主站的請求,從而提高主站的采集效率。目前僅支持讀操作,不支持寫操作。
Modbus服務節點實際工作原理是將傳入數據重新映射為新的地址存儲,當有Modbus請求時,在把存儲的數據格式化為合法的Modbus響應輸出。
輸入
msg.coils
#數組,取值為0/1,索引為寄存器地址,如果只更新某個參數,請將其它索引值置為null或不初始化
msg.discretes
#數組,取值為0/1,索引為寄存器地址,如果只更新某個參數,請將其它索引值置為null或不初始化
msg.holdings
#數組,取值最大32位,索引為寄存器地址,如果某個值超出16位請將下個索引置為null或不初始化
msg.inpus
#數組,取值最大32位,索引為寄存器地址,如果某個值超出16位請將下個索引置為null或不初始化
msg.payload
#如果不存在以上屬性,則會把msg.payload作為請求指令解析
輸出
輸出1
msg.payload
#modbus響應報文
輸出2(只有msg.coils/msg.discretes/msg.holdings/msg.input屬性注入時才會輸出2)
msg.coils
#顯示coils中當前存放的數據
msg.discretes
#顯示discretes中當前存放的數據
msg.holdings
#顯示holdings中當前存放的數據
msg.inpus
#顯示inpus中當前存放的數據
示例

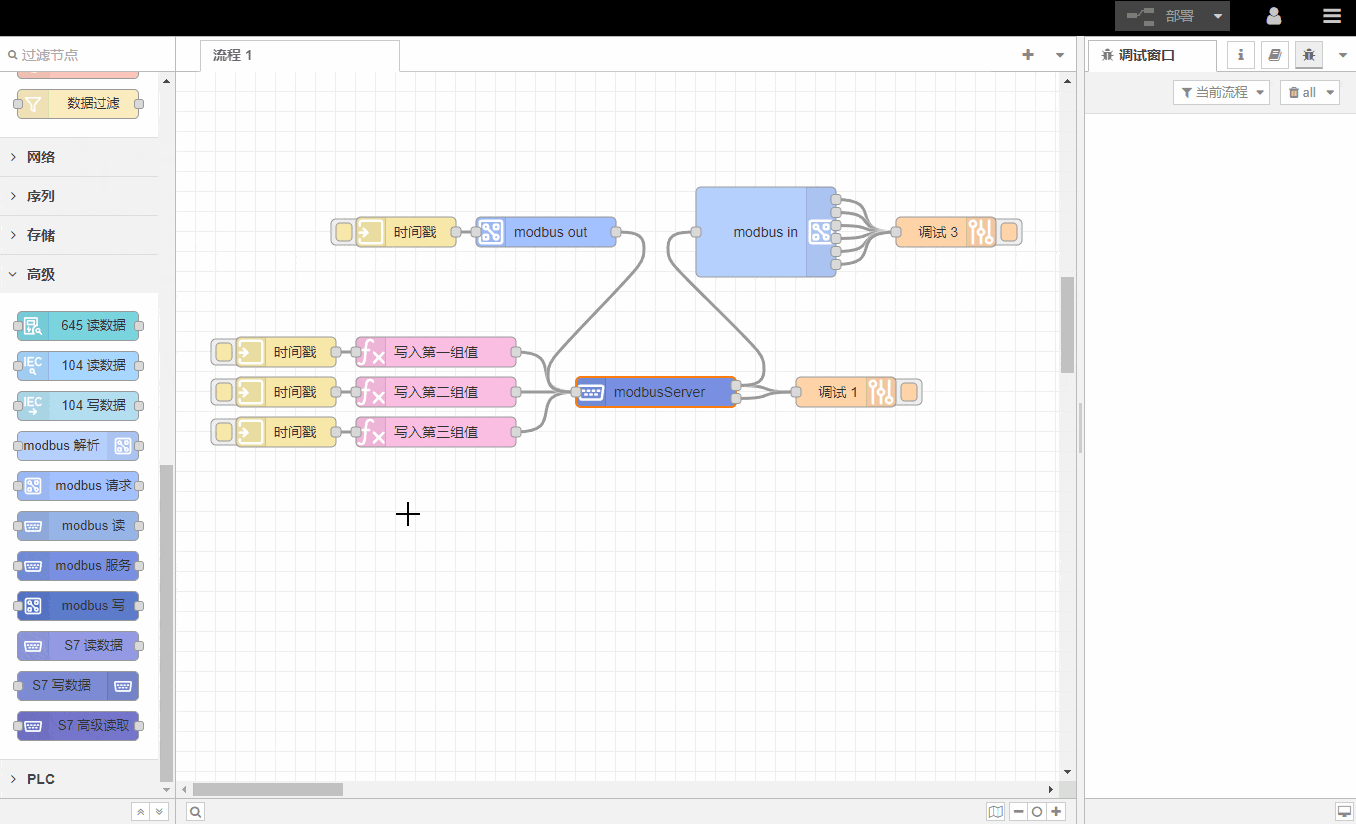

1. 保持寄存器
本示例設置保持寄存器數量為10個,其中:寄存器0x0000-0x0001,0x0002-0x0003,0x0004-0x0005,0x0006-0x0007為32位浮點型數據(ABCD),寄存器0x0008,0x0009為16位整型數據(AB)。
配置界面設置內容如下圖所示:
