PRESS CENTERClient節點用于和OPC UA服務端通信。支持匿名登錄和用戶名密碼登錄。暫不支持加密鏈接。
輔助軟件1:此軟件可模擬OPC UA Server:https://www.prosysopc.cn/products/opc-ua-simulation-server/
輔助軟件2:使用此軟件可以掃描服務端的變量:UaExpert.zip:https://iotrouter.yuque.com/attachments/yuque/0/2023/zip/39049526/1702546306847-c143eec8-81b8-4cab-8901-504d68cac286.zip
源碼可看:https://iotrouter.yuque.com/zn3vdn/eg8000/lo057k24u57ybw9e#TjcKs
端點獲取:不加路徑也可訪問。

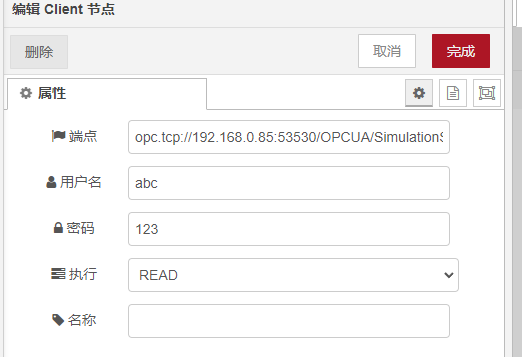

節點配置:這里演示使用用戶名密碼登錄。節點首次登錄時,根據服務端的配置可能需要服務端選擇信任。

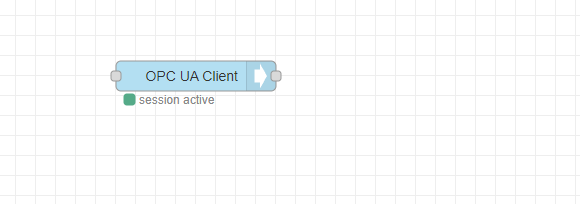

連接成功后,節點顯示:

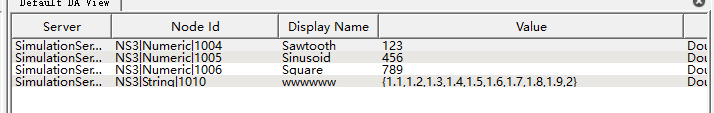

模擬服務端默認提供一些變量,可以用Uaexpert掃描出來后,根據需求讀取。
Client節點的執行選擇【READ】。

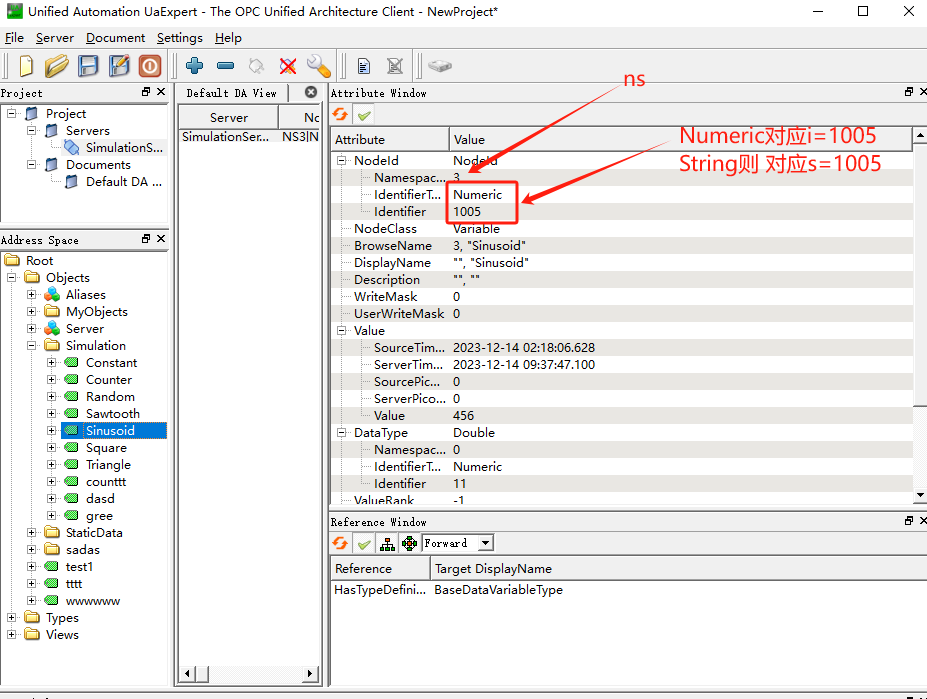

確定好變量的地址和類型,下圖示例變量地址為:ns=3;i=1005,數據類型為Double。
加入Client Item節點,將上述變量參數填入。

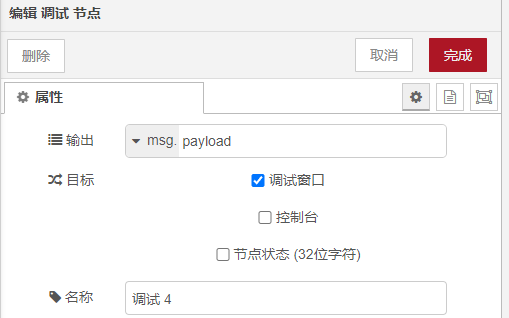

增加注入節點和調試節點,調試節點以msg.payload輸出。注入節點輸出任意對象即可。

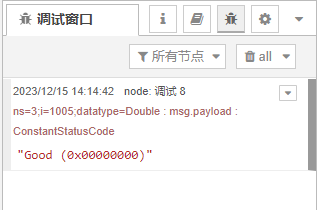

輸出結果:
Client節點的執行選擇【READ MULTIPLE】。

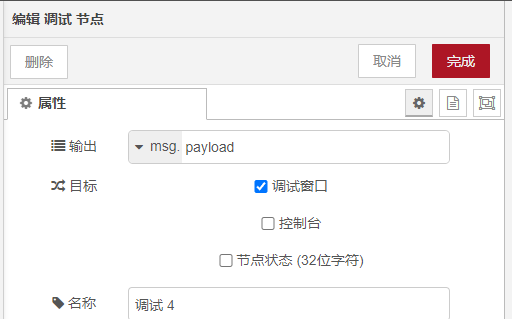

增加注入節點和調試節點,調試節點以msg.payload輸出。
注入節點如下配置:
/*msg.payload以數據表示,每個元素表示一個數據點*/
msg.payload=["ns=3;s=134","ns=3;i=1003","ns=3;i=1006"]
/*msg.topic表示功能*/
msg.topic='readmultiple'
輸出結果:
使用Client Item節點寫
1.Client節點的執行選擇【W(wǎng)rite】。
2.加入Client Item節點,填入變量地址、類型、要寫入的值(當輸入Client Item節點的msg含有payload且payload不為空時,這個值會被替換。msg必須含有payload)。
3.增加注入節點和調試節點,調試節點以msg.payload輸出。
4.當注入節點的payload設置為空時,使用Client Item節點的【值】寫入:

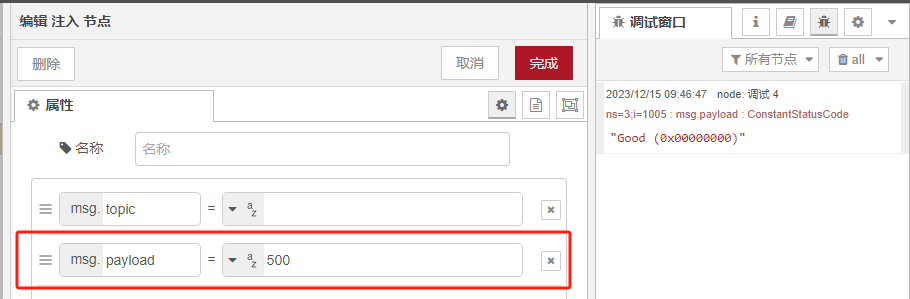

5.當注入節點的payload設置不為空時,使用注入節點輸出的msg.payload寫入:
使用函數計算節點寫
1.Client節點的執行選擇【W(wǎng)rite】。
2.添加函數計算節點,并添加內容如下:
3.使用注入節點觸發寫入:
使用Client Item節點寫
1.Client節點的執行選擇【W(wǎng)rite】。

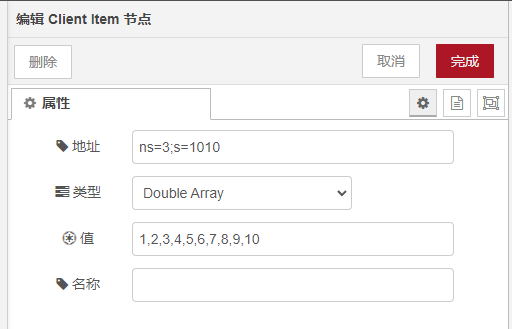

2.加入Client Item節點,填入變量地址、類型、要寫入的值(當輸入Client Item節點的msg含有payload且payload不為空時,這個值會被替換。msg必須含有payload)。
3.增加注入節點和調試節點,調試節點以msg.payload輸出。
4.當注入節點的payload設置為空時,使用Client Item節點的【值】寫入:
5.當注入節點的payload設置不為空時,使用注入節點輸出的msg.payload寫入:
a):可以以數組的形式msg.payload=[1.1,1.2,1.3,1.4,1.5,1.6,1.7,1.8,1.9,2]
b):可以以字符的形式msg.payload="1.1,1.2,1.3,1.4,1.5,1.6,1.7,1.8,1.9,2"
使用函數計算節點寫
1.Client節點的執行選擇【W(wǎng)rite】。

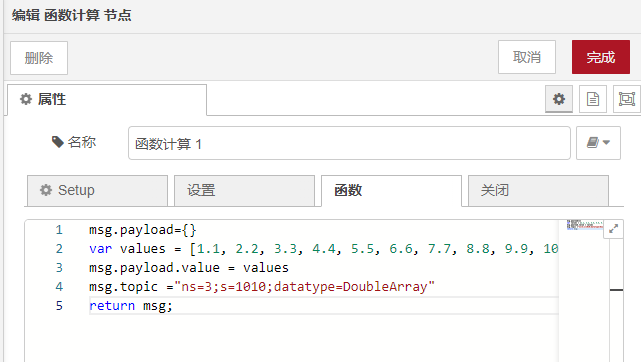

2.添加函數計算節點,并添加內容如下:
3.使用注入節點觸發寫入:
Client節點會"存儲"要寫入的值 ,直到注入的msg.topic=="writemultiple",期間可以使用msg.topic="clearitems"來清除當前儲存的值。觸發寫入操作并不會清空存儲的數據。

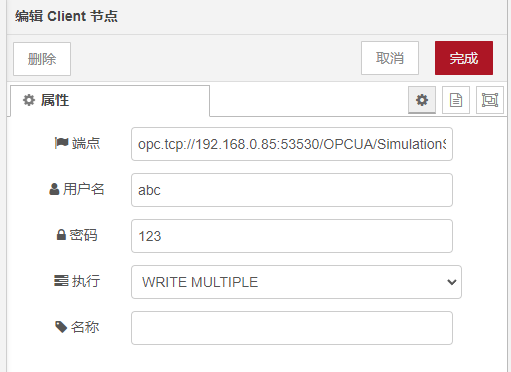

1.Client節點的執行選擇【W(wǎng)rite】。

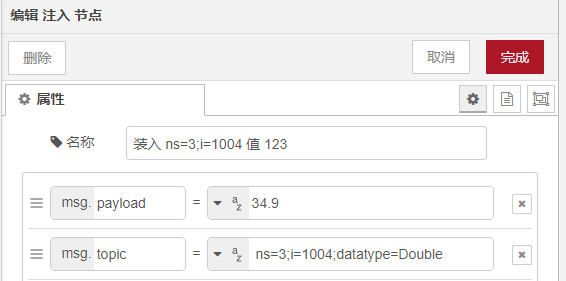

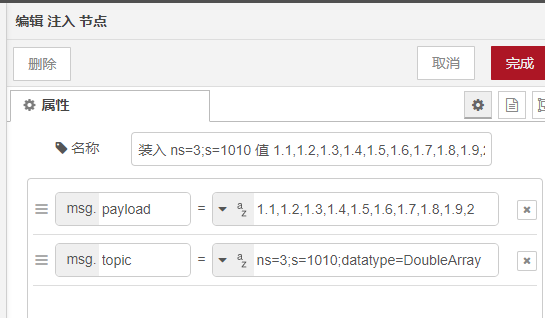

2.添加注入節點,實現變量數據的存儲。

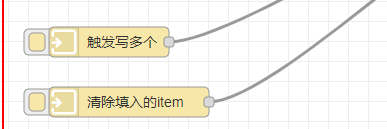

3.添加注入節點,實現觸發寫入當前值、清除儲存的數據。

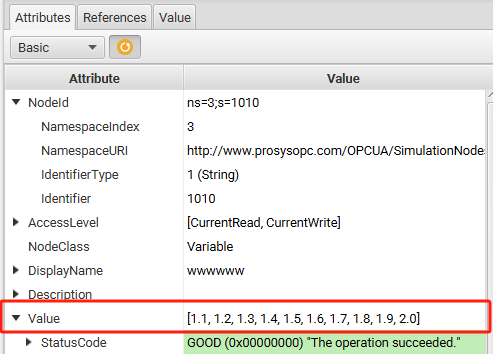

4.觸發寫入,寫入的狀態以數組形式輸出msg.payload=[0,0,0,0]。0為操作成功。具體寫入的結果以讀取到的值為準。
1.添Client節點的執行選擇【SUBSCRIBE】。

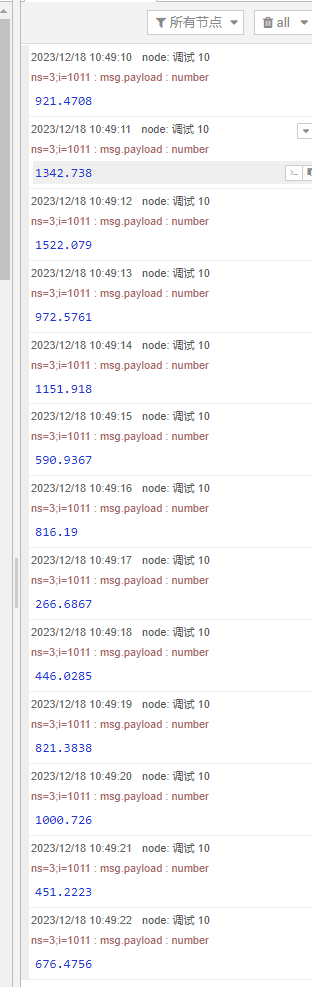

訂閱一個或多個變量,以【500ms】間隔判斷變量的值是否改變,改變后輸出msg.payload。
2.添Client Item節點,輸入變量地址。
3.添加注入節點。
4.執行注入。
1.添Client節點的執行選擇【MONITOR】。
【監控】是訂閱的升級版,在訂閱的基礎上增加了一個死區判斷。當變量值變化沒有超過【20】,不會輸出msg.payload,但是仍然會有msg輸出。
