以MQTT協議為例，講解VISION如何與Node-red數據雙向通信。

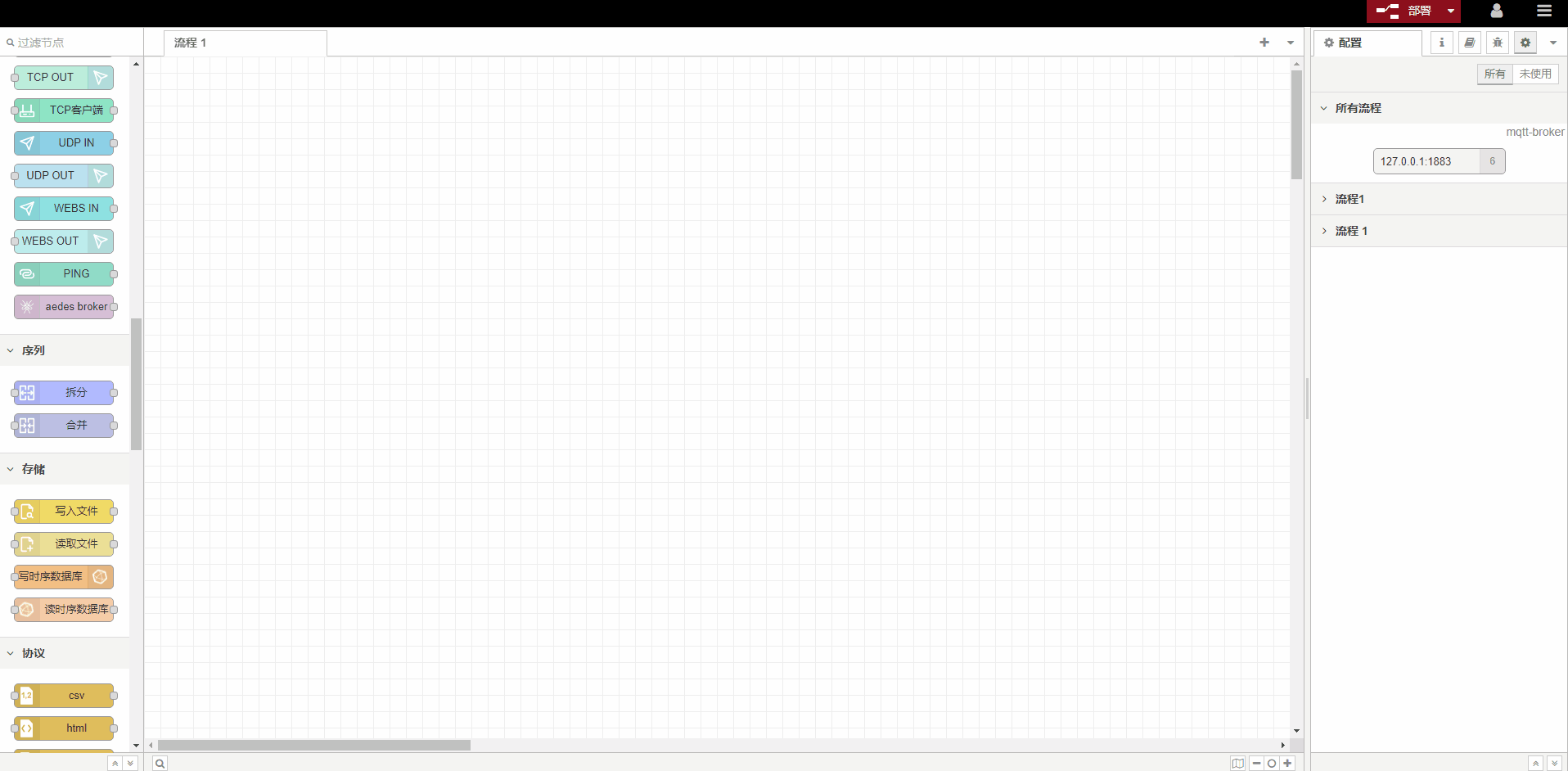

Node-red啟用MQTT Broker

啟用MQTT Broker服務，用戶名和密碼可以按需設置。本示例設置為：用戶名：admin，密碼：123456。因?yàn)槭潜緳C(jī)通信，MQTT Client在配置服務器地址時請?zhí)睿?27.0.0.1。

如果沒有MQTT Broker節點，請自行搜索“aedes并安裝。

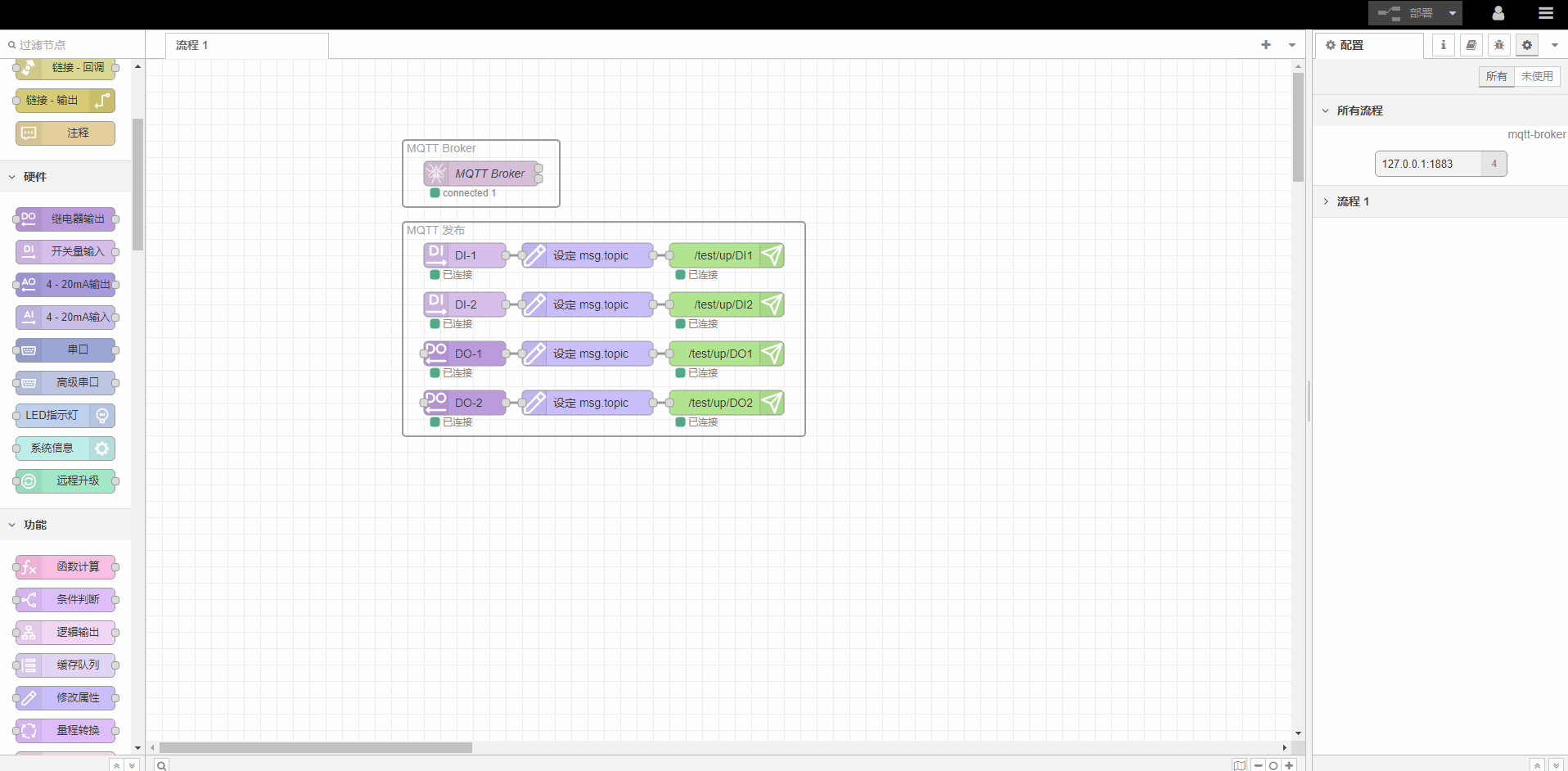

Node-red發布消息

發布消息，即將Node-red采集到的數據，通過MQTT發送給VISION。本示例每隔1秒將DI1、DI2、DO1、DO2的狀態值發布到對應的Topic：testup[DI1][DI2][DO1][DO2]。

注意：本示例中，一個數據點發布到一個單獨的Topic。用戶也可以根據實際情況，將所有數據以Json格式打包后發布到同一個Topic。

Node-red訂閱消息

訂閱消息，即接收來自VISION組態發送的控制消息并響應。本示例接收DO1、DO2的控制命令。

注意：控制命令，必須一個數據點對應一個Topic！

至此，Node-red已經設置完成！

VISION創建MQTT設備

VISION選擇MQTT協議，填好MQTT參數，如果連接正常，左下角會有綠色指示燈常亮。

VISION訂閱消息

VISION訂閱消息，即接收來自Node-red發布的消息。

點擊搜索按鈕，可以查看到當前可用的Topic。 如圖所示，Node-red發布了4個數據點對應了4個主題，可以直接選擇添加。

VISION發布消息

VISION發布消息，即向Node-red發送控制命令。

至此，使用MQTT通信的數據標簽已經建立完成，接下來只需將控件和數據標簽綁定即可使用。

效果演示

延伸

發布主題標簽添加向有效荷載添加屬性詳細說明：

選擇原始時：

1、有效荷載類型選標簽，使用控件往該主題下發數據時，格式為：所選標簽的值

2、有效荷載類型選時間戳，使用控件往該主題下發數據時，格式為：時間戳（如2024-08-29T090931.817Z

3、有效荷載類型選值（主題），使用控件往該主題下發數據時，格式為：控件傳輸值

4、有效荷載類型選擇靜態，使用控件往該主題下發數據時，格式為：靜態設定值

選擇json時：

1、有效荷載類型選標簽，鍵設置A，使用控件往該主題下發數據時，格式為：{A：所選標簽的值}

2、有效荷載類型選時間戳，鍵設置A，使用控件往該主題下發數據時，格式為：{A：2024-08-29T090931.817Z}

3、有效荷載類型選值（主題），鍵設置A，使用控件往該主題下發數據時，{A：控件傳輸值}

4、有效荷載類型選擇靜態，鍵設置A，使用控件往該主題下發數據時，{A：靜態設定值}
