需求概述

本章節主要實現：ET3410對接一個485的溫濕度傳感器（modbus協議），將數據對接到平臺3.0，實現遠程監控。要實現此流程，需要做以下操作：

1. 接線及通信參數設置

ET3410詳細說明可仔細閱讀使用說明：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/org-wiki-iotrouter-rlzwv5/et/kg6k1p4l14vw59cl

1.1. 準備工作

傳感器需要的參數包括地址、串口參數、寄存器信息，本示例如下：

傳感器地址：01

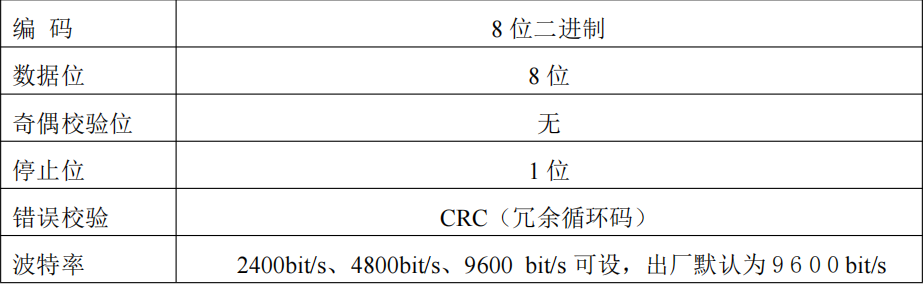

傳感器串口參數：

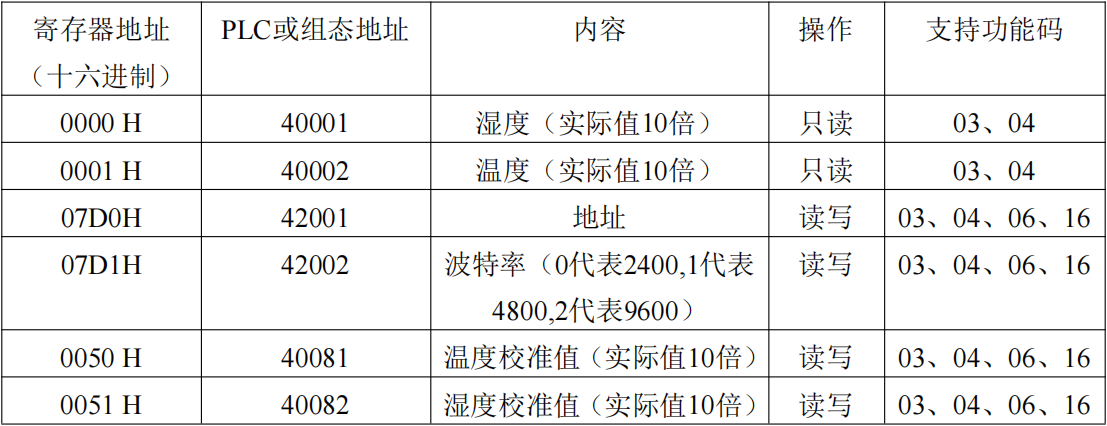

傳感器寄存器地址：

傳感器相關信息由傳感器廠家提供

1.2. 接線

電源：ET3410接上適配的12V電源，電源轉換線為紅接Vin（正），黑接GND（負）；485設備根據具體設備的要求自行提供電源，確保能夠正常工作。

RS485：將485設備的485接口連接到ET3410的485接口上，A接A，B接B。為了方便調試，可以使用usb轉485工具并聯連接設備和傳感器到電腦上，如下圖：

1.3. 串口參數設置

通過準備工作里的傳感器串口參數可知傳感器的 波特率:9600,數據位:8,停止位:1,校驗位:無校驗，需將ET3410配置一致，才可以和傳感器通信。操作如下：

此處為語雀視頻卡片，點擊鏈接查看：ET3410配置串口參數.mp4

注：485總線上的設備地址不能有沖突，也就是ET3410和傳感器的站地址不能一樣。

1.4. 測試通信

可以發送傳感器的數據采集指令測試一下是否能讀取到數據，確認傳感器運行正常。

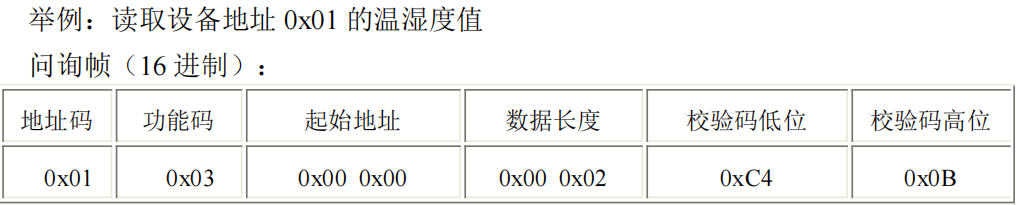

本示例傳感器數據采集指令如下：（傳感器廠家提供）

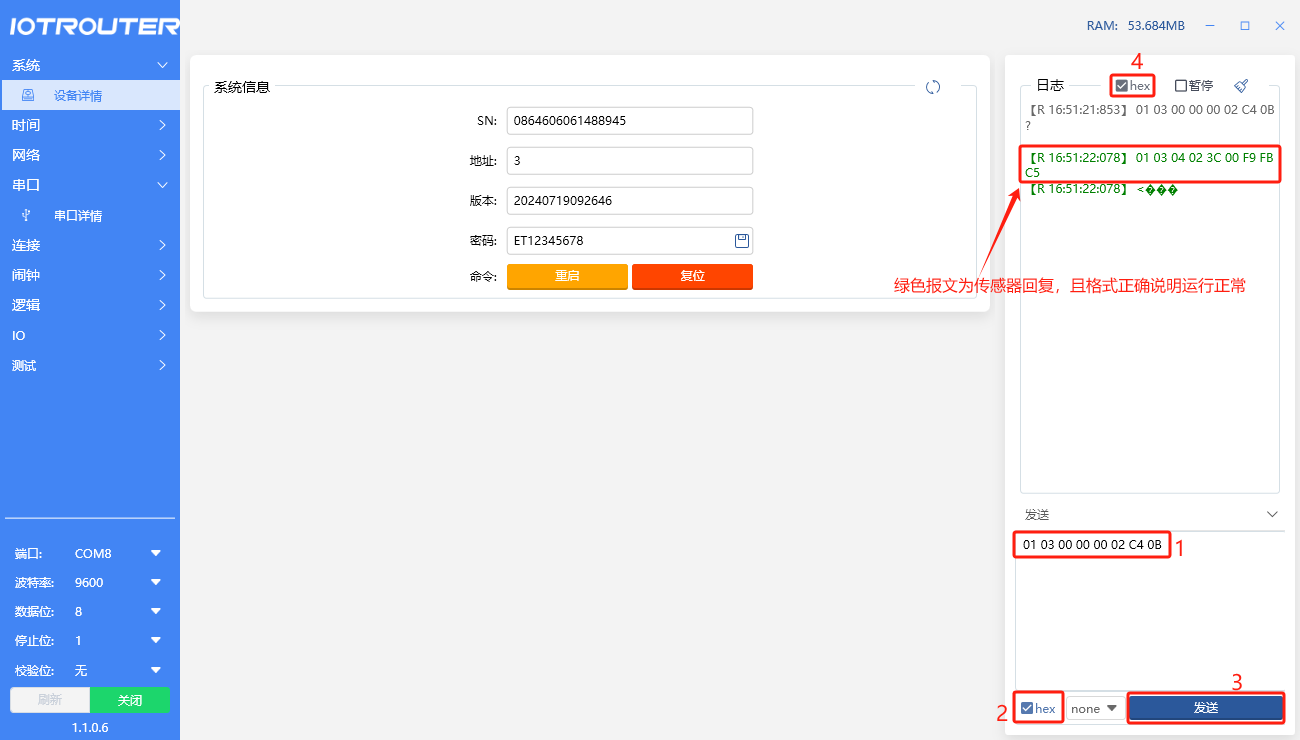

操作如下：

2. 設備連接平臺配置

對接平臺3.0設備需要配置的參數如下：

地址/IP：modbus.dtuip.com

端口號：6651

注冊包類型：SN

模式：連接時發送

心跳包使能：啟用

周期：60

內容：Q

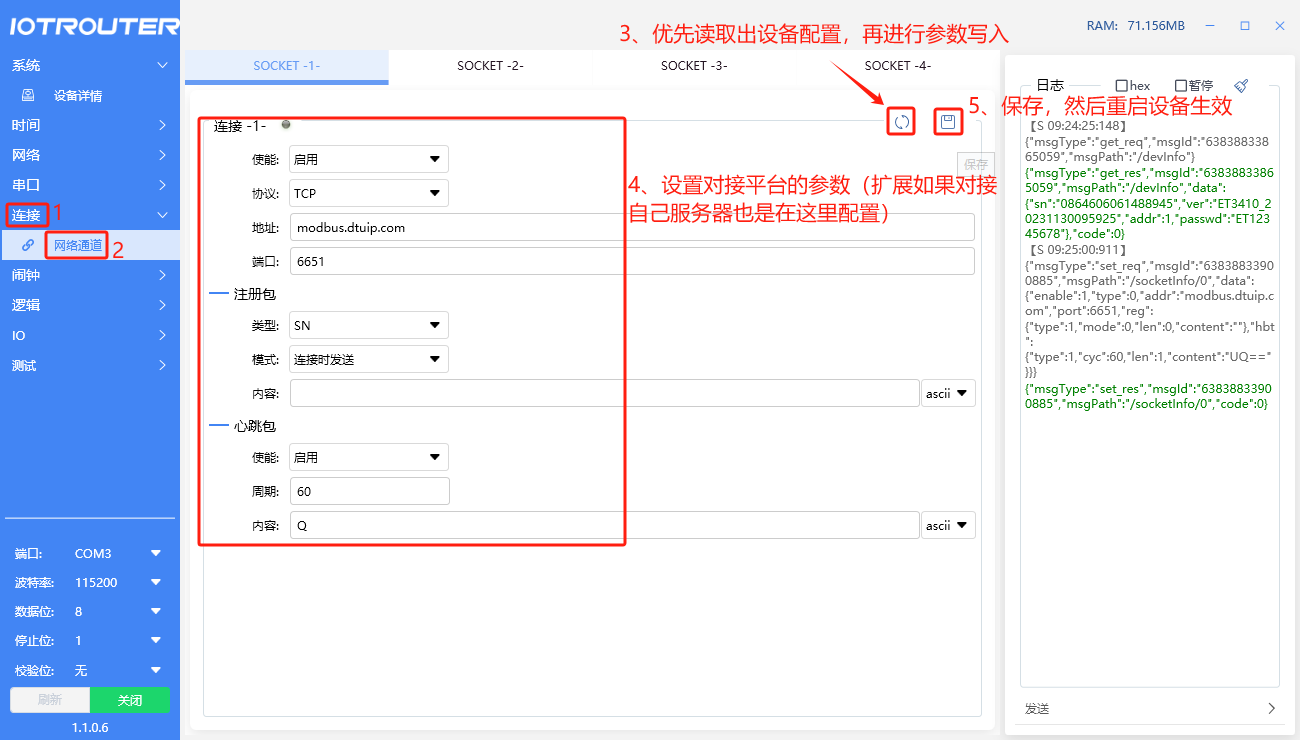

通過usb轉485工具連接設備和電腦，啟用設備的一路socket，按照上述配置參數填入后，并保存，然后重啟設備生效。

3. 平臺端添加設備配置

3.1. 平臺添加ET3410

平臺3.0地址：app.iotrouter.com

平臺3.0注冊邀請碼：882261310

序列號：為設備SN，需要將SN發客服或技術添加到后臺才可使用

ET3410站地址：3（默認站地址是1，為了防止和傳感器地址沖突，這里將地址改為了3）

SN發客服生成序列號后，將SN復制粘貼到序列號欄，默認模板自帶本機IO數據點，點位名稱可以自行修改，確認參數無誤后，滑到頁面最下面點擊創建設備。來到設置連接，將從站地址改為3，確認后到監控中心，看到已連接并能控制，即已完成ET3410對接平臺3.0的操作。

此處為語雀視頻卡片，點擊鏈接查看：ev_20240809_174749.mp4

3.2. 添加傳感器數據點

因為ET3410的序列號模板只有自身IO的數據點，接傳感器等擴展IO模塊時，需要額外做一個數據點的追加，才能在平臺上對這些點位做一個展示呈現

3.2.1. 追加數據點

本案例只接了一個溫濕度傳感器，我們需要同時監測溫度、濕度數據，需要在平臺ET3410設備的基礎上追加這2個數據點，并根據自己需求設置名稱、小數位、單位、映射關系（按照傳感器要求設置，本示例傳感器需要縮小10倍設置如下：0-100-->0-10）

平臺追加數據點流程：設備管理->設備列表->編輯設備->追加傳感器->保存設備

此處為語雀視頻卡片，點擊鏈接查看：ET3410追加傳感器數據點2.0.mp4

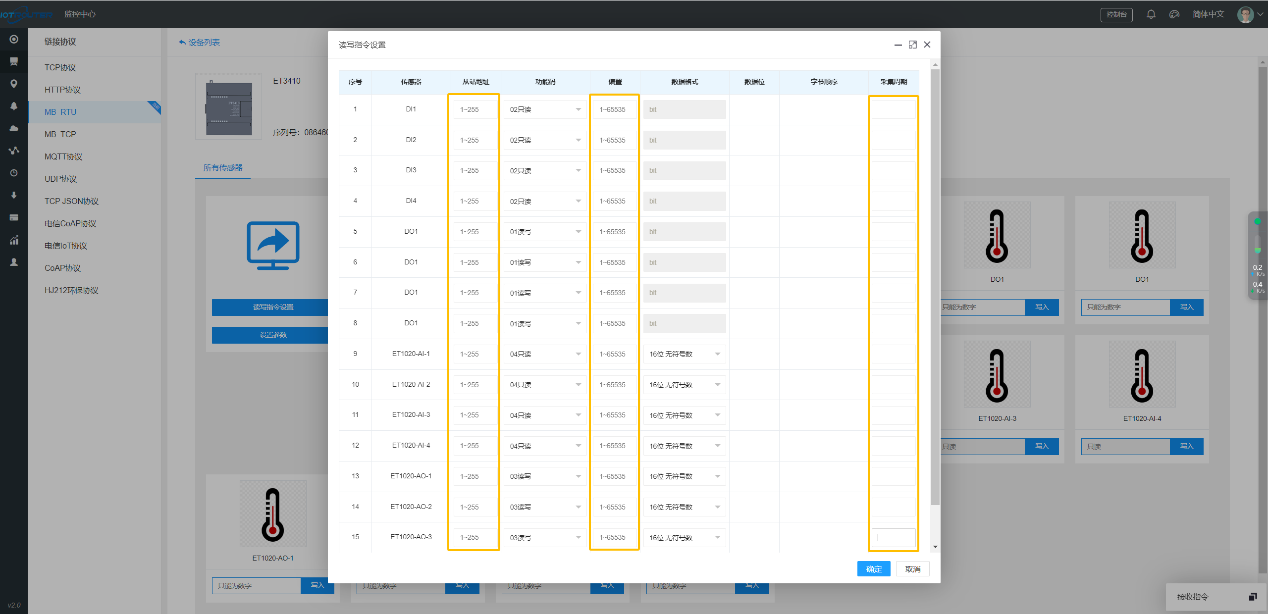

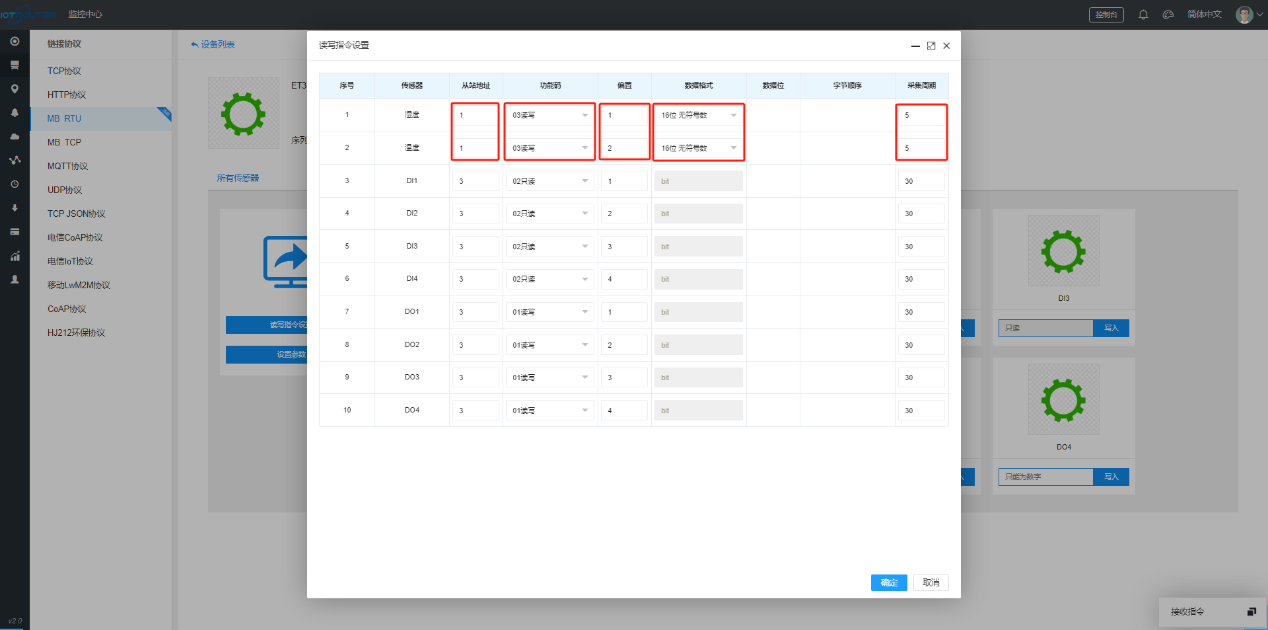

3.2.2. 追加數據點的讀寫指令設置

平臺上追加的數據點，還需要對數據點的讀寫指令進行設置，這個是平臺構造Modbus采集指令以及數據解析的必要條件。

參數包括：從站地址/功能碼/偏置/數據格式/采集周期

傳感器讀寫指令參數設置：

從站地址：以實際傳感器地址為準（示例為1）

功能碼：以實際傳感器功能碼為準（示例為03）

偏置：填十進制寄存器地址，例如0X0000(十進制地址為40001)，此處只需填1，無需寄存器類型標識

詳情參看傳感器使用說明的寄存器地址說明。

數據格式：以實際傳感器數據格式為準（示例為16位無符號整數）

采集周期：自定義（最小為1，單位秒）

讀寫指令設置流程：設備管理->設備列表->設置連接->讀寫指令設置->確定

此處為語雀視頻卡片，點擊鏈接查看：ev_20240814_145521.mp4

4. 測試

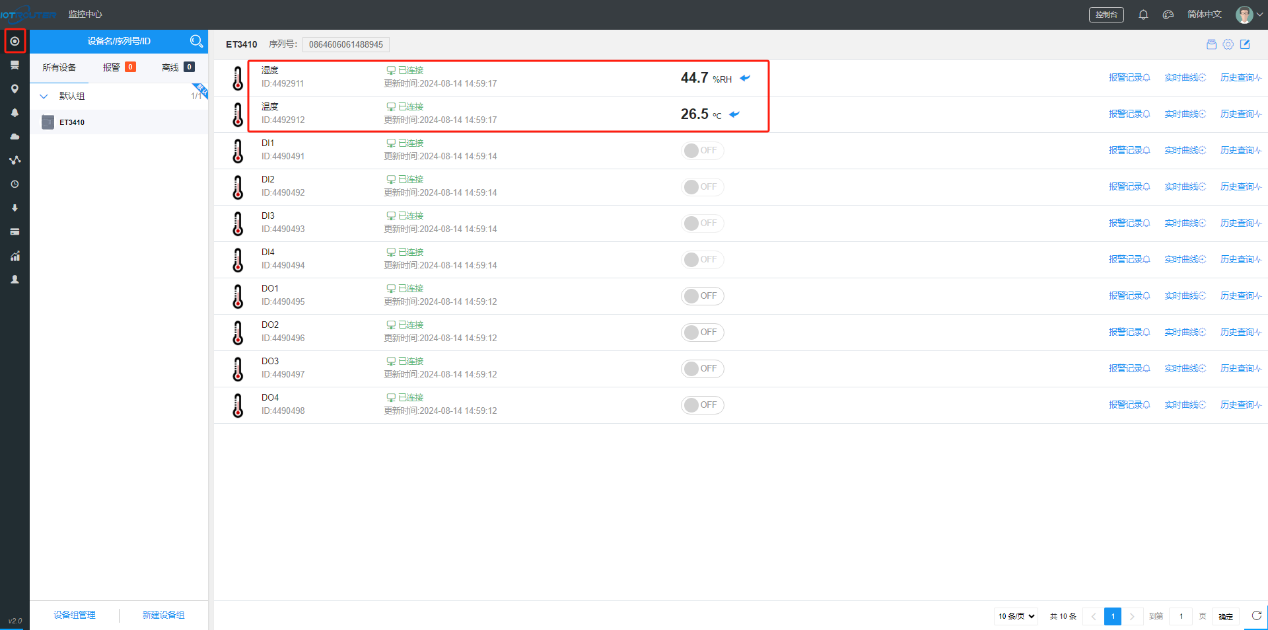

上述操作完成后，可以到監控中心查看到對應點位已連接并有實時數據。整個流程配置完成。

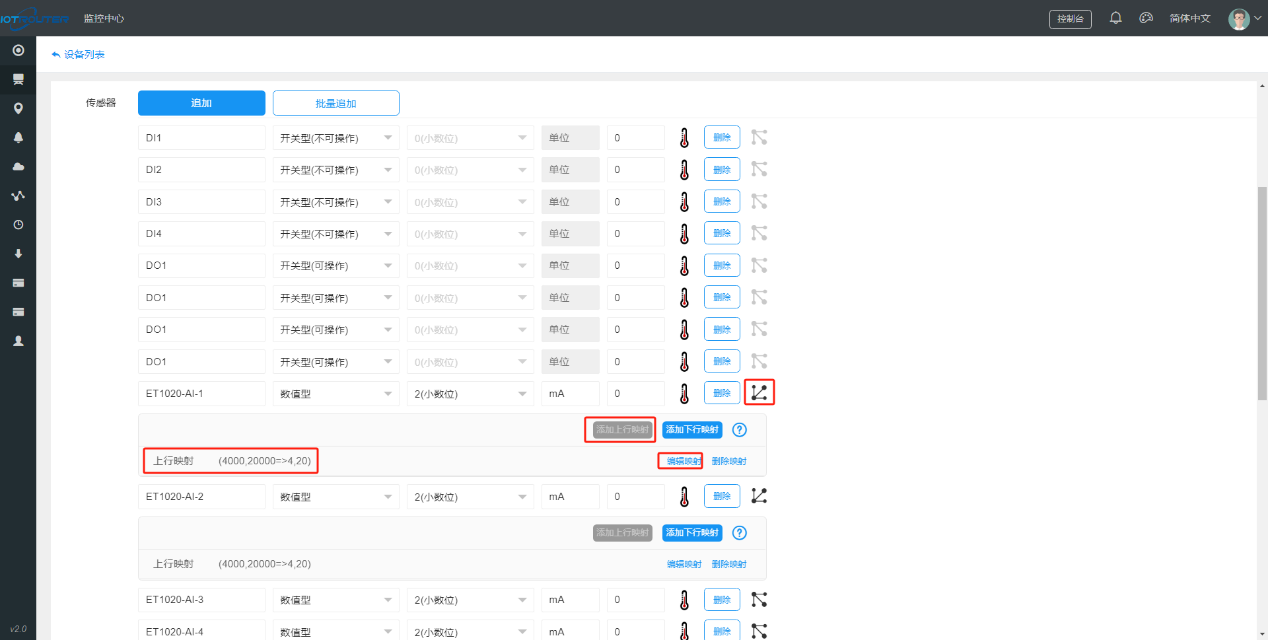

注意

平臺顯示傳感器數據，有的可能原始解析值是實際值的放大或者縮小倍數的，比如原始值是256==>實際值是25.6，像這種要在平臺上顯示實際值，就需要設置對于數據點的上行映射將數據處理一下。如：

實際值要縮小10倍，映射關系可以設置0-100==>0-10

實際值要放大10倍，映射關系可以設置0-10==>0-100

如果我們追加數據點后，發現監控中心還是顯示未連接等情況，可以到讀寫指令設置里面查看是否有配置相關參數，沒有的話平臺是沒法進行數據采集的，需要自行補齊。
