需求概述

本章節主要實現兩種應用：

LoRa系列組網應用場景：比如中控系統/PLC/觸摸屏之類的需要采集遠端485設備數據，可以通過2臺ET2100設備

配置組網實現。

LoRa組網示意圖

LoRa系列組網IO跟隨應用場景：

注：由于ET2100本身不具備I/O接口，但是可以采用同系列的擴展I/O模塊，ET1010（擴展DO、DI）或ET1020（擴展AO、AI）來進行一個I/O口的擴展。

DO跟隨DI，ET2100-A擴展的DI接口接入開關信號，當DI檢測到開關閉合信號，則遠端ET2100-B擴展的DO繼電器實現閉合動作，反之?dāng)嚅_。此為IO跟隨。

DO跟隨DI示意圖

AO跟隨AI，ET2100-A上擴展的AI（模擬量輸入）接口接入模擬量輸入信號后，會根據設置的上報時間，周期性地上報當前的AI值到遠端組網的ET2100-B設備。隨后，遠端的ET2100-B擴展的AO（模擬量輸出）接口會根據接收到的AI值輸出對應的模擬量輸出值。

AO跟隨AI示意圖

設備間組網

1. 準備工作

同一組網里的設備地址不能有沖突，通過撥碼開關先改一下設備地址。

接線方式如下圖：電源紅色接Vin，黑色接GND；485A接A，B接B。

2. 配置步驟

修改配置前請務必先讀取配置

2.1. 設備通信確認

使用USB轉485工具將A設備與電腦連接

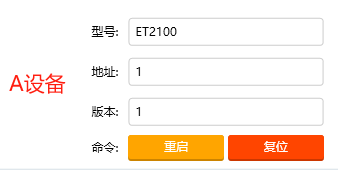

打開配置軟件，選擇正確的串口，點擊打開，先讀取一下設備信息，能正常讀取。表示485工具和設備通信正常，可以進行接下來的組網參數配置。

2.2. 設備組網配置

成功讀取設備信息后，進行組網（無線）參數配置，配置完成后重啟設備。

注：默認無線配置可直接通信，根據不同應用場景自行進行參數調整。

3. 測試

通過RS-485連接設備并發送數據時，發送端的Send指示燈會亮起；當接收端成功接收到數據時，其Recv指示燈也會亮起，此時說明兩個設備通信正常。

設備通信指示燈示意圖

設備間DO跟隨DI

注：請先完成設備間組網配置后，再進行IO跟隨配置

注：地址不能相同，通過撥碼開關修改

1. 配置前參數說明

A設備modbus地址：0x01，B設備modbus地址：0x02

以配置A設備的DO1正向跟隨B設備的DI1為例：

當B設備的DI1開關量輸入為高電平（1），則A設備的DO1執行閉合動作。

當B設備的DI1開關量輸入為低電平（0），則A設備的DO1執行斷開動作。

2. 配置步驟

ET2100本身是不帶AI/AO接口的，此處通過級聯ET1010模塊來實現的擴展的DI/DO接口。

首先配置B設備，B設備啟用DI主動上報，上報周期為（觸發＋周期上報）

接著配置A設備邏輯信息，如下圖所示：

寄存器地址查看ET2100

配置完成后，即可實現A設備的DO1跟隨B設備的DI1。

設備間AO跟隨AI

注：請先完成設備間組網配置后，再進行IO跟隨配置

注：地址不能相同，通過撥碼開關修改

1. 配置前參數說明

A設備modbus地址：0x01，B設備modbus地址：0x02

以配置A設備的AO1模擬量跟隨B設備的AI1為例：

當B設備的AI1模擬量輸入值為0mA時，A設備的AO1模擬量輸出值將會跟隨變化輸出為0mA。

當B設備的AI1模擬量輸入值為10mA時，A設備的AO1模擬量輸出值將會跟隨變化輸出為10mA。

2. 配置步驟

ET2100本身是不帶AI/AO接口的，此處通過級聯ET1020模塊來實現的擴展的AI/AO接口。

首先配置B設備，如下圖所示：

接著配置A設備，如下圖所示：

寄存器地址查看ET2100

配置完成后，即可實現A設備的AO1跟隨B設備的AI1。

掉線輸出設置

注：根據需要設置，不需要可以不啟用，超時時間0為不啟用

此圖為A設備的邏輯信息設置頁面，默認值和超時時間都需要設置。

如圖設置：當A設備60秒內沒有收到B設備的AI狀態上報，AO1就輸出默認值10mA。

組網延伸（中繼配置）

在特定的部署環境中，若因距離過遠導致兩個ET2100設備間無法直接建立通信連接，可通過增設中繼節點的方式有效延長通信范圍。配置建議如下：

示意圖：

組網設備（包括中繼設備），無線<射頻參數>配置一致：

1. 配置單個中繼模式下的ET2100-A和ET2100-B的數據傳輸

主設備（ET2100-A 和 ET2100-B）配置

將每臺設備的應用參數<模式>選擇為“正常”。

為每個設備設置一個唯一的網絡ID：例如，將ET2100-A設置為網絡ID 1，ET2100-B設置為網絡ID 2。

中繼設備配置

將中繼設備的應用參數<模式>選擇為“中繼”。

在中繼設備的配置界面中，分別在A-B輸入框內填入相應主設備的網絡ID。即，在A輸入框中填寫ET2100-A的網絡ID（如1），在B輸入框中填寫ET2100-B的網絡ID（如2）。

2. 配置多個中繼模式以實現ET2100-A到ET2100-B的數據傳輸

當單個中繼無法滿足現場環境需求時，可以配置多個中繼來確保數據從主設備ET2100-A成功傳輸?shù)紼T2100-B。這里舉例有兩個中繼轉發時的配置，更多時同理。以下為詳細配置步驟：

主設備（ET2100-A 和 ET2100-B）設置

為每個設備設置一個唯一的網絡ID：例如，將ET2100-A設置為網絡ID 1，ET2100-B設置為網絡ID 3。

中繼設備配置

中繼1

模式選擇：

將模式

設置為“中繼”。

A/B輸入框配置

A輸入框：填寫上游設備（即ET2100-A）的網絡ID，此處為1。

B輸入框：填寫和下一級中繼通信的虛擬網絡ID，此處假設為2（用于連接至中繼2）。

中繼2

模式選擇：同樣

將模式

設置為“中繼”。

A/B輸入框配置：

A輸入框：填寫上一級中繼（即中繼1）的B輸入框所用的網絡ID，此處為2。

B輸入框：填寫下游設備（即ET2100-B）的網絡ID，此處為3。
