需求概述

本章節主要實現一個需求：EG8200采集西門子S7-200 Smart的數據，拼裝成Json格式，通過MQTT上報ThingsKit平臺，并在平臺做大屏展示。

PLC數據采集此處不做過多贅述，可參考其他案例介紹。下文默認已經采集到PLC的數據。

需求分析

網關配置：

第一步：采集PLC數據

第二步：拼接Json

第三步：MQTT上報

平臺配置：

第一步：添加產品

第二步：添加物模型

第三步：添加設備

第四步：大屏設計

需求實現

網關配置

第一步：采集PLC數據

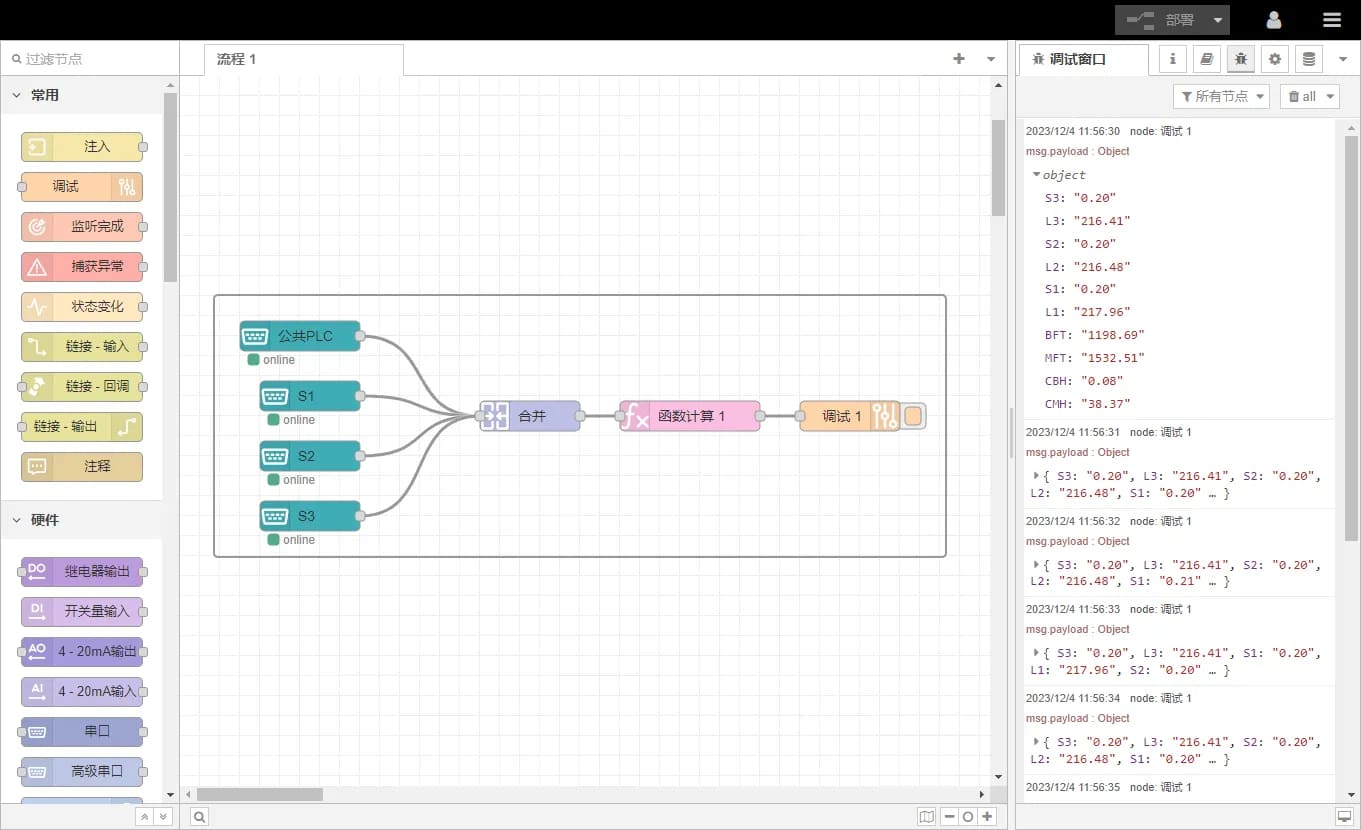

采集PLC數據可參考其它案例，此處不做重點介紹。下圖為采集到4個PLC數據后，將數據打印輸出：

第二步：拼接Json

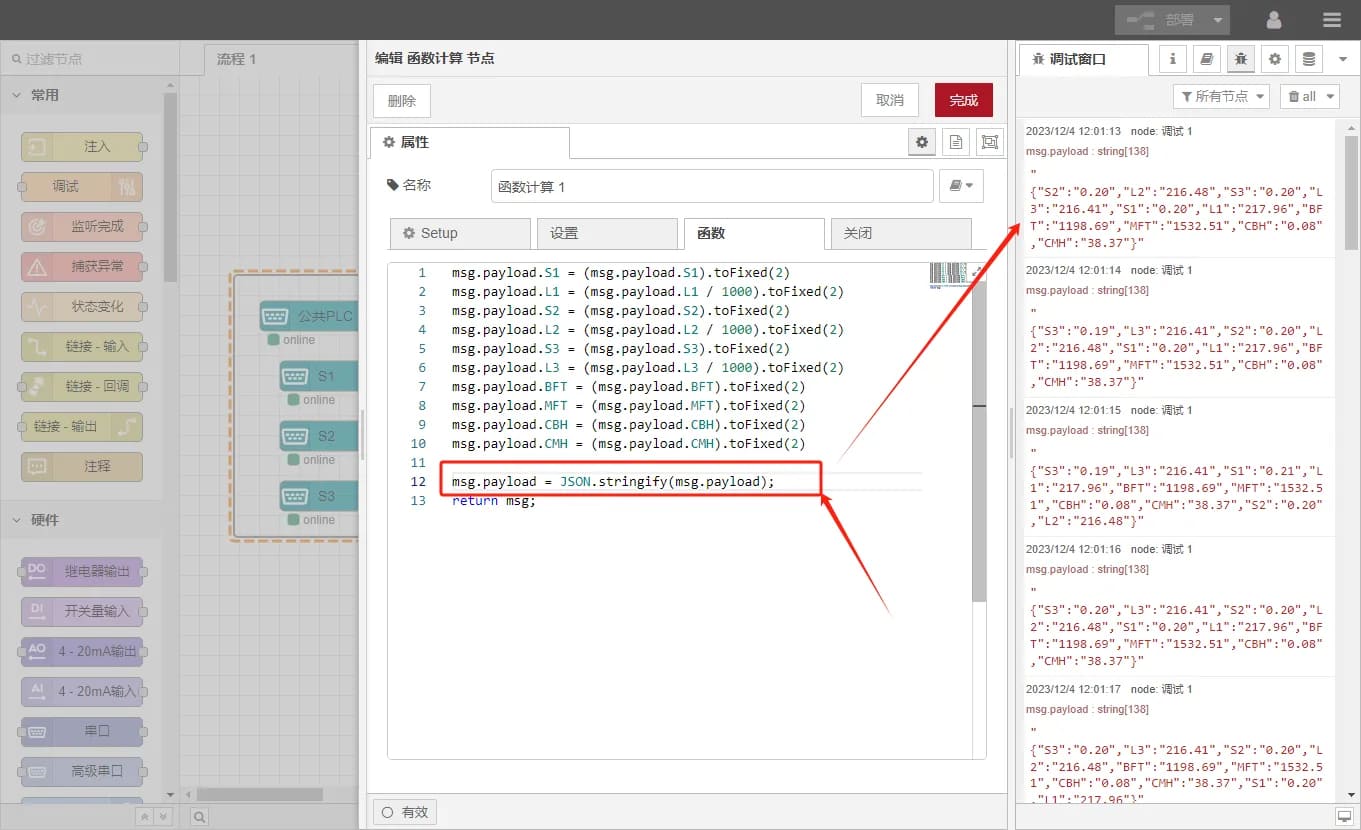

根據物模型（平臺配置第二步）將采集到的數據格式化為Json格式。Json格式中Key值必須和物模型中的數據點標識一致，平臺才能正確識別顯示。

本示例在PLC配置數據點時，已經將數據點名稱和物模型中的數據點標識設置一致，因此此處可以直接調用Json格式化函數。

第三步：MQTT上報

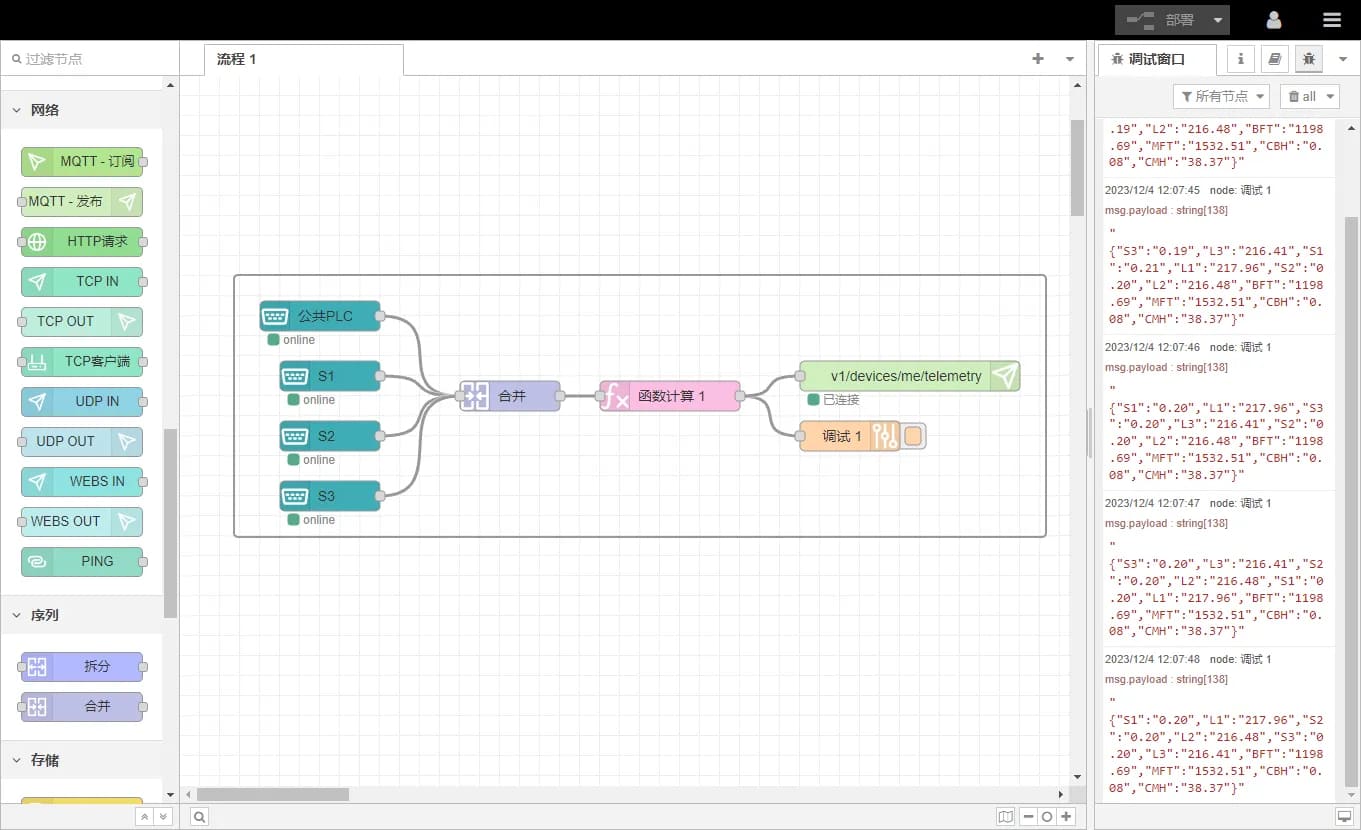

拖入MQTT發布節點，參考平臺配置第三步的內容配置MQTT連接信息：

客戶端ID：網關SN

用戶名：網關SN

密碼：123456

發布主題：v1/devices/me/telemetry

平臺配置

第一步：添加產品

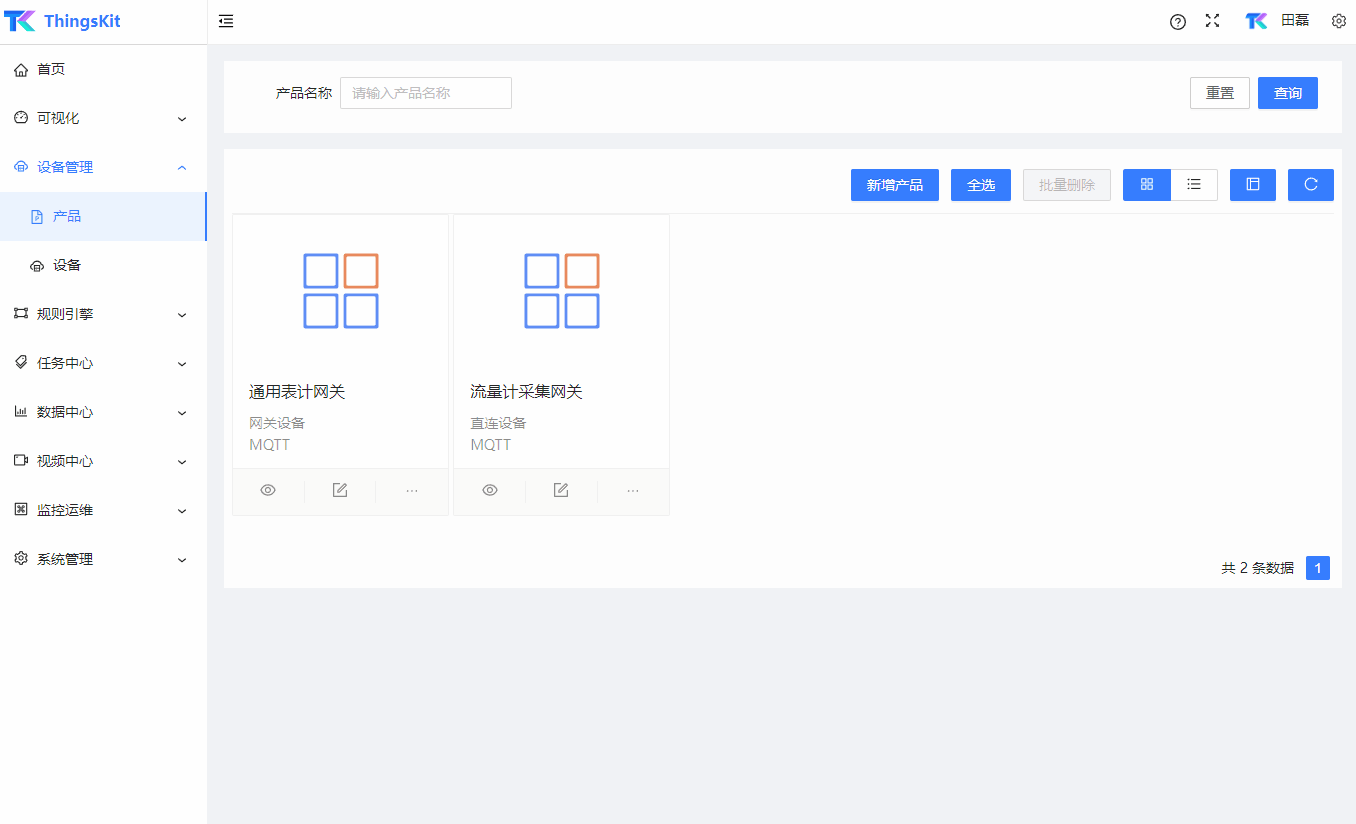

設備管理->產品->新增產品：

設備類型：網關設備

產品名稱：自定義

規則鏈：默認

處理隊列：順序執行

默認協議：MQTT

第二步：添加物模型

設備管理->產品->EG8000->詳情->物模型管理->編輯物模型->發布：

按照需求填寫數據點，即物模型。

第三步：添加設備

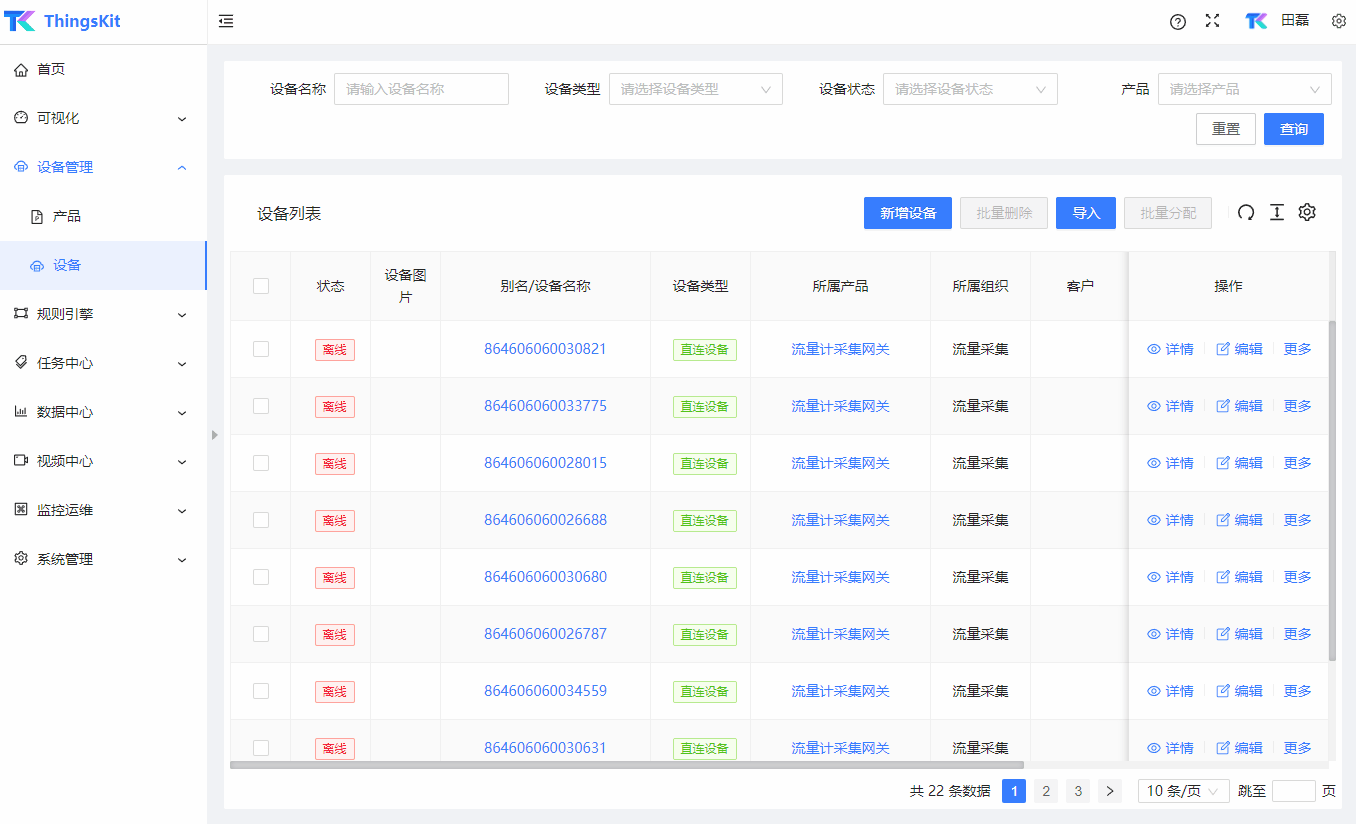

設備管理->設備->新增設備：

別名：自定義

設備名稱：自定義，示例填寫網關SN

所屬產品：EG8000

所屬組織：自定義，方便項目管理

添加協議：MQTT Basic

客戶端ID：網關SN

用戶名：網關SN

密碼：123456

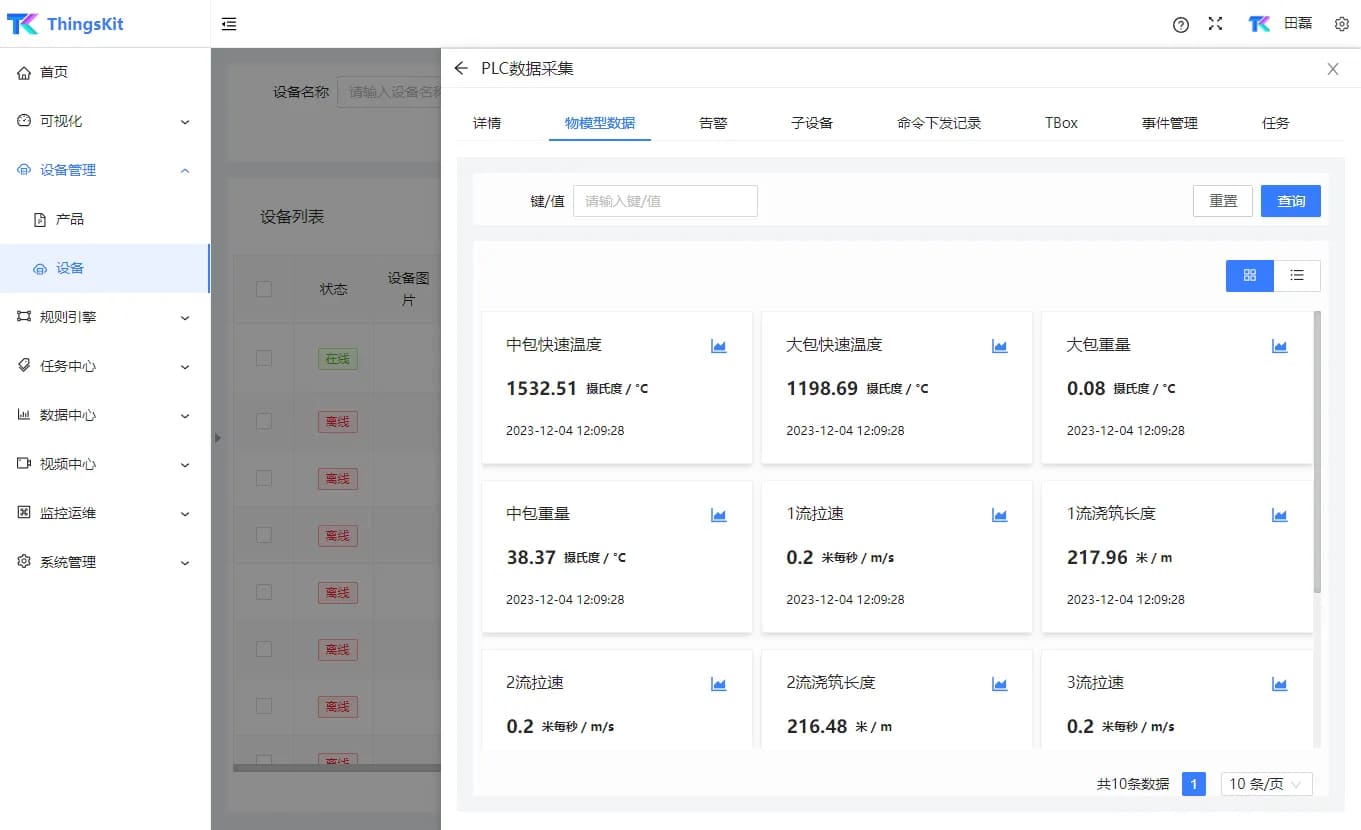

此時可以看到設備已經在線，且數據已經更新：

第四步：大屏設計

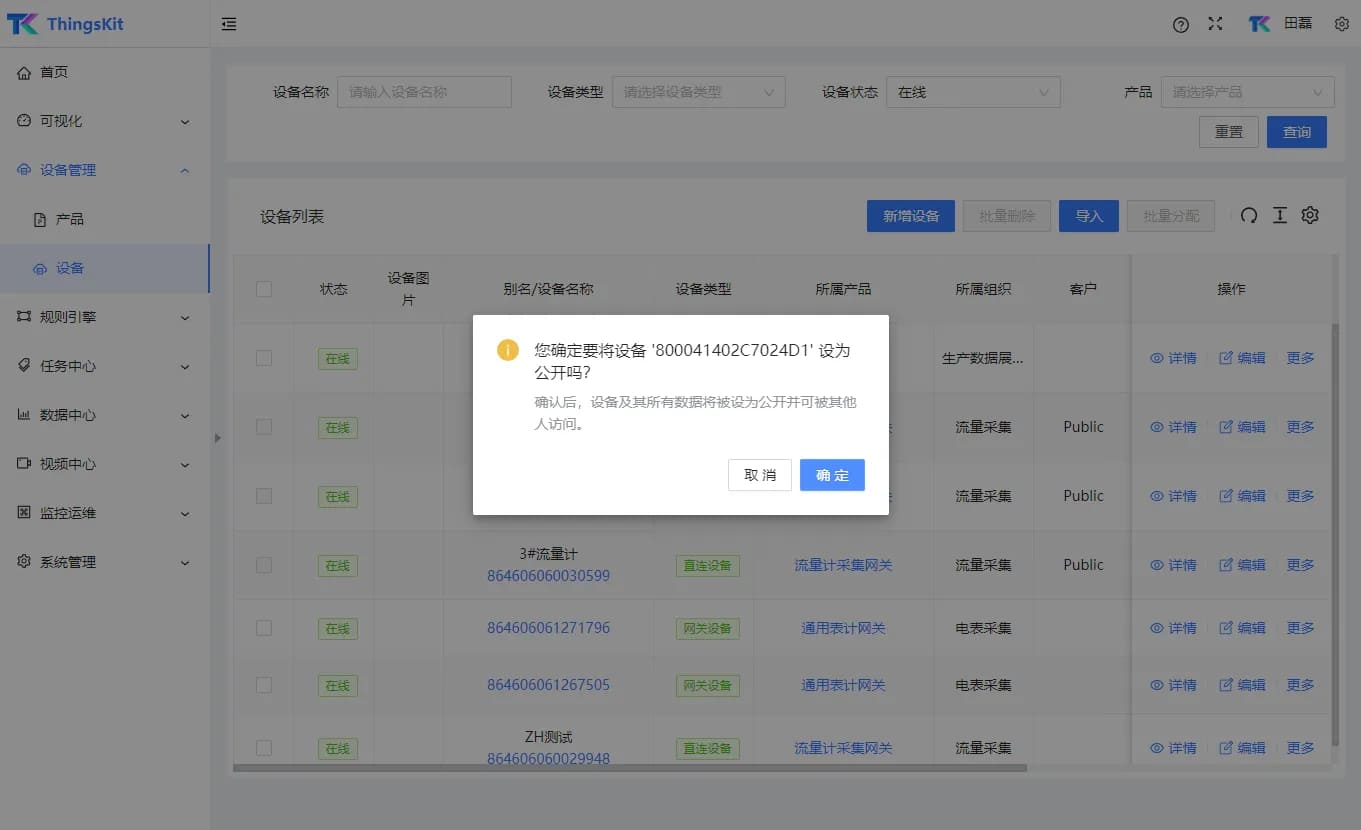

大屏設計前提需將設備設為公開，以便數據能夠被訪問：設備管理->更多->公開->確認。

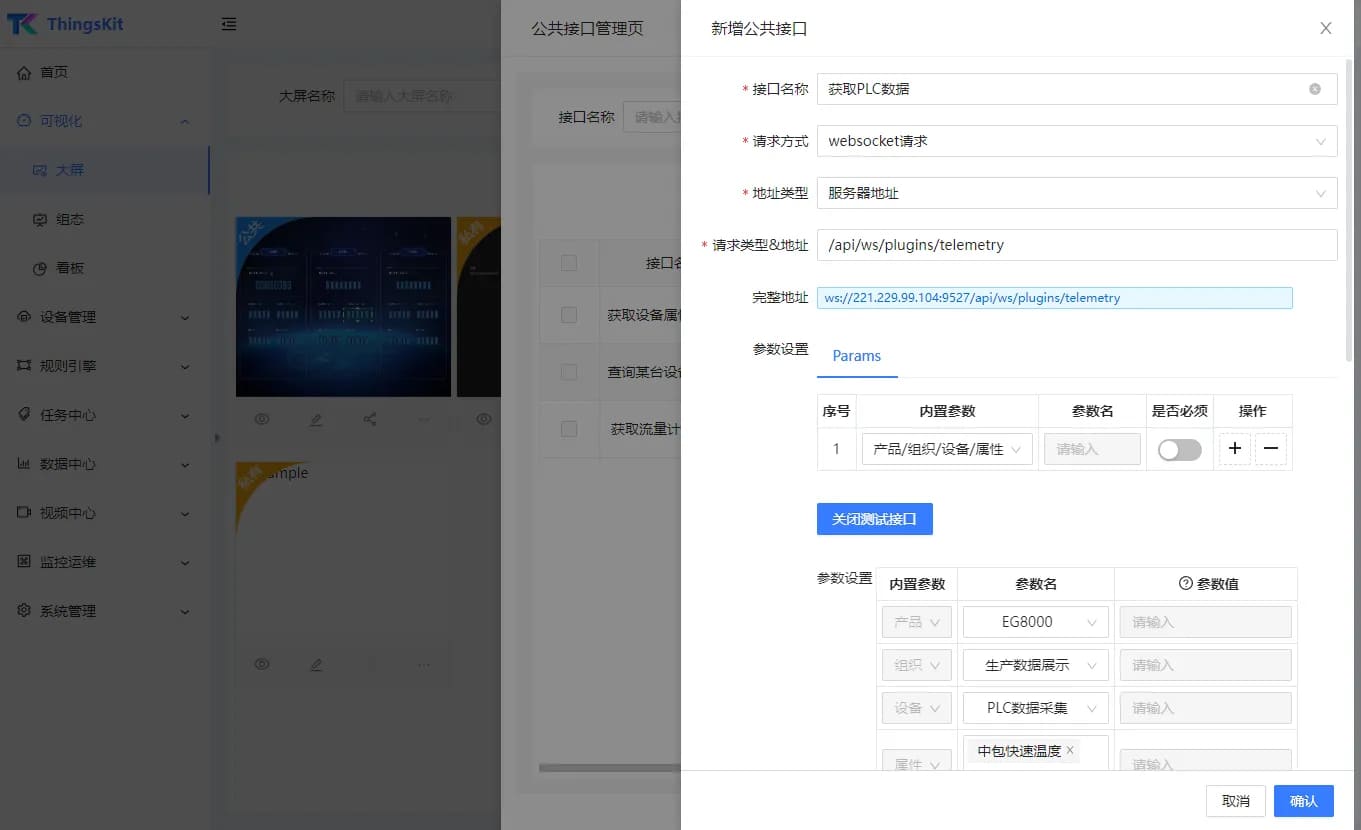

新增公共接口，用于大屏獲取數據：可視化->大屏->公共接口管理->新增公共接口->確認->發布。

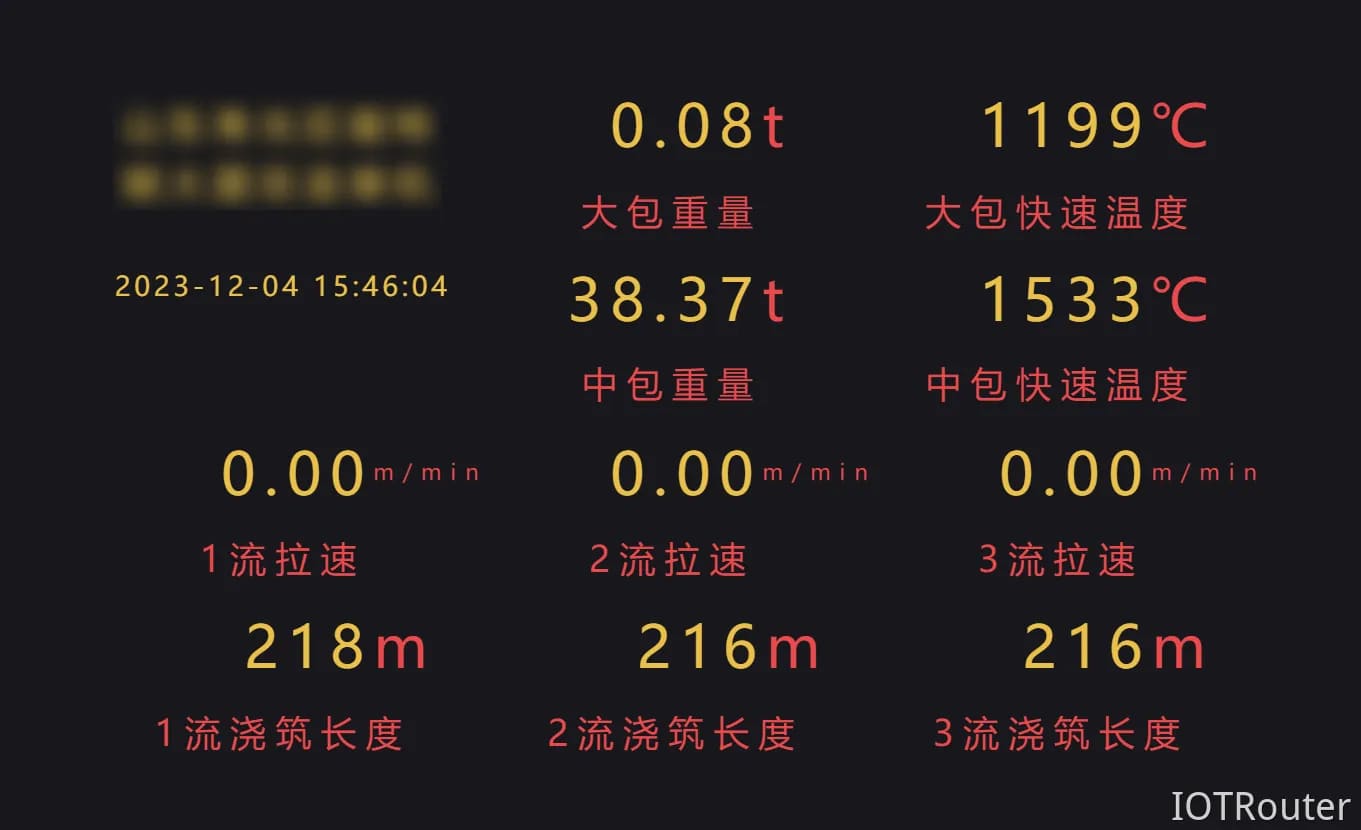

新建大屏，本示例按照甲方要求設計為點陣效果：（大屏設計具體操作流程，請參考ThingsKit官方資料）

源碼

網關的流程支持以Json格式導入導出，方便與其他人分享做好的流程。本章節的流程Json文件如下，復制后在菜單欄右上角選擇導入粘貼即可，導出同理。

注意

MQTT配置節點導出時，不會攜帶用戶名和密碼。因此導入時需要重新錄入用戶名和密碼
