PRESS CENTER本章節主要實現一個需求:EG8200的RS485口接一個Modbus傳感器,EG8200和縱橫云平臺之間采用Modbus RTU協議通信,實現云平臺主動讀寫傳感器的線圈與寄存器的值。
要實現此功能,需提前準備好以下材料。
1. 傳感器串口參數
波特率 | 9600 |
停止位 | 1 |
數據位 | 8 |
校驗位 | none |
從機地址 | 1 |
2. 傳感器線圈寄存器(DO)
功能碼0X01 | ||
地址 | 權限 | 解析方式 |
0x0000 | 讀寫 | 位 |
0x0001 | 讀寫 | 位 |
3. 傳感器觸點寄存器(DI)
功能碼0X02 | ||
地址 | 權限 | 解析方式 |
0x0000 | 讀 | 位 |
0x0001 | 讀 | 位 |
4. 傳感器保持寄存器(AI)
功能碼0X04 | ||
地址 | 權限 | 解析方式 |
0x0000 | 讀 | 16位無符號整數 |
0x0001 | 讀 | 16位無符號整數 |
1. 平臺配置
登錄平臺,添加設備并配置點位。
配置寄存器地址。
偏置填寫舉例:模擬量通道0x0000等于40001,偏置是1 ;同理0x0001 偏置就是2。
2. 設備注冊與連接
通過系統節點獲取設備SN(SN為注冊信息,需要在TCP連接成功時發送一次)。
建立TCP連接并檢查TCP連接狀態,根據狀態設置變量flag的值表示連接狀態:
3. 串口配置連接

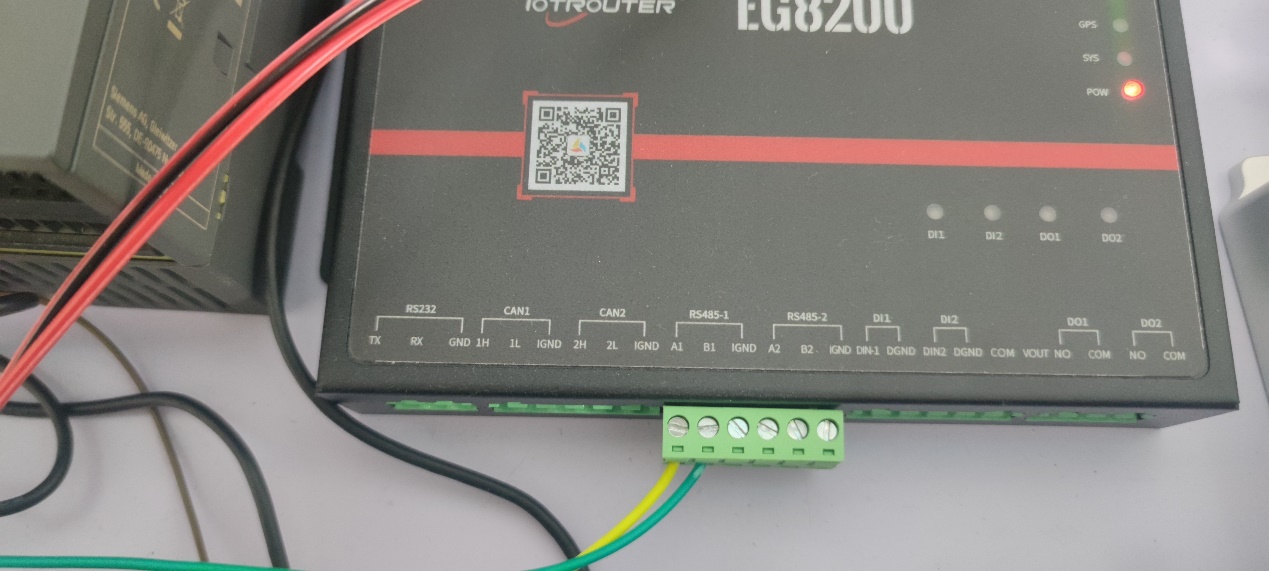

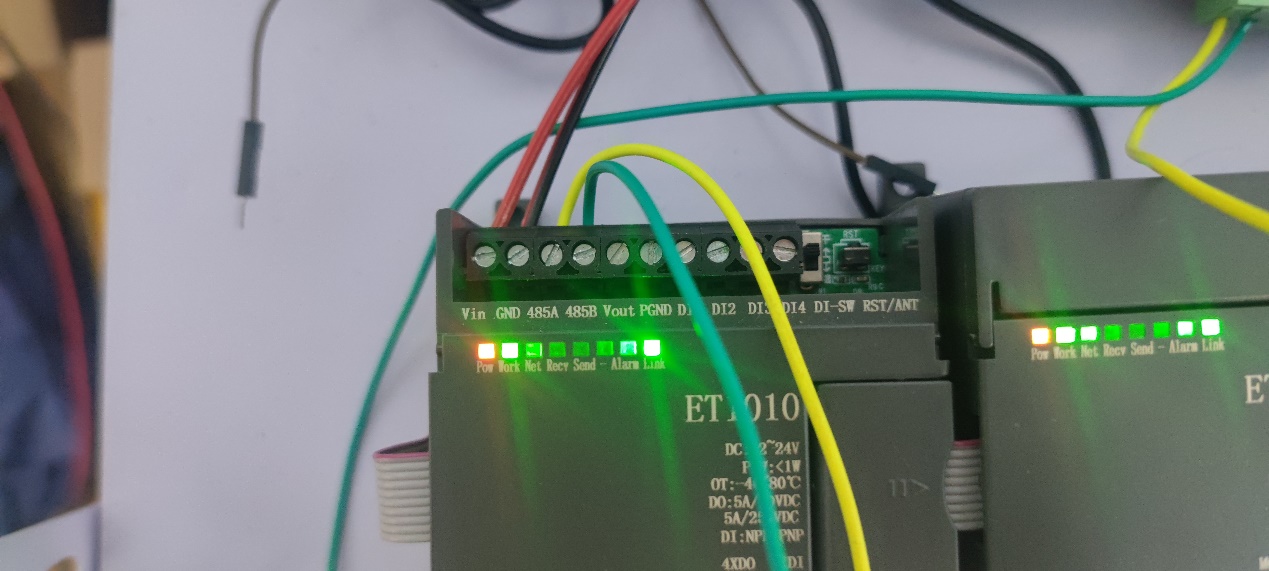

實物接線,傳感器485A連接EG8200的485A,485B連接EG8200的485B。
流程制作:
