本文主要實現的功能是：使用EG系列網關完成不同PLC協議之間的雙向協議轉換。其中PLC協議指的是網關支持的所有PLC協議。

網關已經屏蔽了不同PLC協議之間的差異化，故本案例選擇西門子S7-200 Smart PLC與三菱Q系列PLC作為演示載體，但文檔所述方法適用于所有PLC協議。

需求概述

本章節主要實現一個需求：使用EG系列網關實現S7-200 Smart和三菱Q系列PLC之間的數據交互。

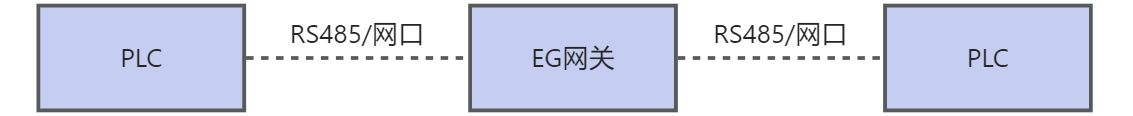

網絡拓?fù)?/span>

準備工作

1. 西門子PLC點表

2. 三菱PLC點位表

讀取西門PLC寫入三菱PLC：

讀取西門子PLC的VD0，將值寫入三菱PLC的D0

讀取西門子PLC的VD4，將值寫入三菱PLC的D4

讀取三菱PLC寫入西門子PLC：

讀取三菱PLC的D100，將值寫入西門子PLC的VW100

讀取三菱PLC的D102，將值寫入西門子PLC的VW102

需求分析

網關配置：

第一步：讀取西門子PLC數據

第二步：讀取三菱PLC數據

第三步：西門子PLC與三菱PLC的數據交換

第四步：自動運行

需求實現

第一步：讀取西門子PLC數據

采集西門子PLC請參考其他案例，此處不做重點介紹。下圖為采集到西門子PLC數據后，將數據打印輸出：

第二步：讀取三菱PLC數據

采集三菱PLC請參考其他案例，此處不做重點介紹。下圖為采集到三菱PLC數據后，將數據打印輸出：

第三步：西門子PLC與三菱PLC的數據交換

讀取西門子PLC寫入三菱PLC

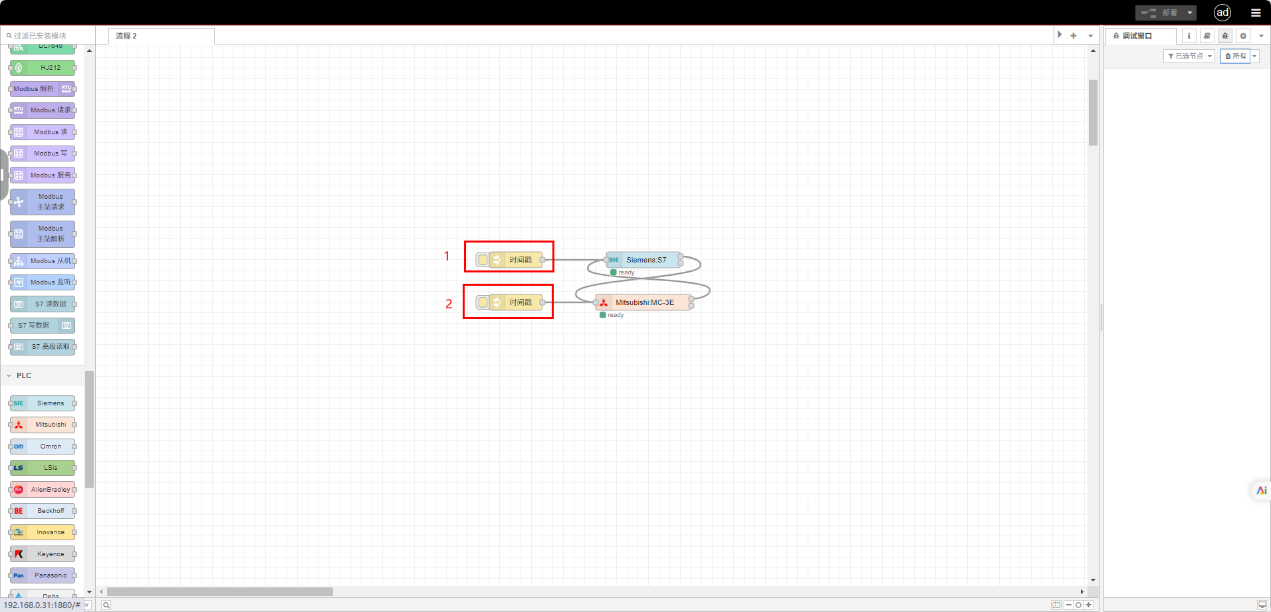

點擊注入節點 1，觸發Siemens節點讀取西門子PLC的數據。

讀取到的西門子PLC數據傳入Mitsubishi節點。

Mitsubishi節點接收到數據后寫入到三菱PLC中。

讀取三菱PLC寫入西門子PLC

點擊注入節點 2，觸發Mitsubishi節點讀取三菱PLC數據。

讀取到的三菱PLC數據傳入Siemens節點。

Siemens節點接收到數據后寫入到西門子PLC中。

第四步：自動運行

配置注入節點為周期性觸發，周期設為每 5 秒執行一次。

為保證數據轉換有序進行，增加一個延遲節點，延遲時間依實際情況而定。

流程源碼https://iotrouter.yuque.com/zn3vdn/eg8000/zn2lstp69f3muvhg
