需求概述

在工業自動化和物聯網應用場景中，設備需要持續不斷地將采集數據上傳到云端服務器。但在實際應用中，可能會遇到服務器連接中斷或者斷網的情況，導致數據丟失。為了確保數據的完整性，本案例設計了一個相較緩存隊列更穩定的斷網續傳方案，采用時序數據庫作為數據暫存區，確保在網絡中斷時數據不會因?yàn)閿嚯姸鴣G失，并能夠在網絡恢復后自動將這些數據補發到服務器。

注：使用時序數據庫需插入TF卡

需求分析

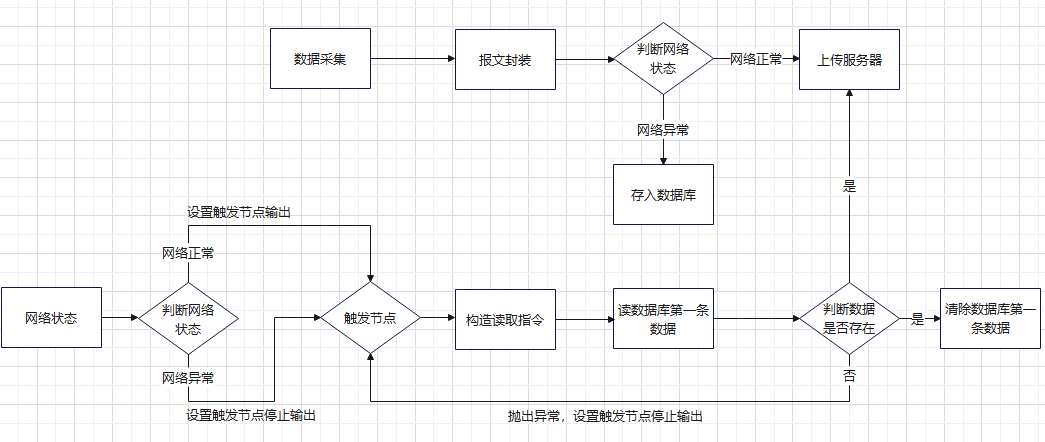

整個流程如下圖所示：

a.網絡正常時，采集數據直接上傳至云端

b.網絡異常時，采集數據存入本地時序數據庫

c.網絡恢復后，自動從時序數據庫中補發數據至云端

需求實現

1. 網絡狀態監測

狀態變化節點監測服務器連接狀態的變化，確保能夠及時感知連接的建立或斷開。

條件判斷節點根據接收到的狀態信號進行邏輯判斷，決定后續的操作。

函數計算節點根據網絡連接狀態設置全局變量（connectFlag）與消息對象屬性（delay和reset），用于控制后續流程的執行邏輯：

連接成功：

設置全局變量connectFlag為 true，表示網絡連接正常。

設置消息對象的 delay 屬性為 3000 毫秒（時間可根據自己需求修改），這樣觸發節點會每隔 3 秒輸出一次，觸發讀取數據庫數據。

連接失敗：

設置全局變量connectFlag為 false，表示網絡連接異常。

設置消息對象的 reset 屬性為任意非空值，控制觸發節點，停止觸發讀取數據庫數據。

此處為語雀視頻卡片，點擊鏈接查看：見文末

2. 創建數據庫

初次使用前，請先通過配置流程創建數據庫。此處不對數據庫的使用做過多贅述，詳情可參考：https://iotrouter.yuque.com/org-wiki-iotrouter-rlzwv5/eg8000/latkczb4gvgg154y

3. 數據上報/存儲

以采集Modbus數據作為數據源為例，數據采集部分的具體實現可參考其他示例。這里主要說明函數計算節點在流程中的作用：

a.將采集的數據封裝需要的數據格式，這里為Json格式。

b.根據全局變量connectFlag的值決定數據的流向：

輸出口1：connectFlag 為 true（表示網絡連接正常），則將數據正常上傳至服務器。

輸出口2：connectFlag 為 false（表示網絡連接失?。瑒t將數據存入數據庫。

此處為語雀視頻卡片，點擊鏈接查看：見文末

4. 數據續傳

數據續傳從數據庫中的第一條記錄開始，獲取完成后立即將該條數據刪除，確保后續讀取下一條數據時不會重復。如此循環，直至補傳完成。

觸發節點：根據前面網絡監聽流程輸出的 delay 和 reset 屬性值，判斷是否執行數據庫查詢操作。

函數節點1（構造讀數據）：構造 SQL 語句，查詢按時間順序最早插入的一條數據。

函數節點2（解析、封裝、刪除已補發數據）：

將補傳數據封裝為所需格式（此處為 Json 字符串），并通過輸出口1上傳至服務器。

構造用于刪除當前補傳數據的SQL語句，并通過輸出口2發送至數據庫節點以觸發刪除操作。

捕獲異常節點：當檢測到數據庫中的數據已補發完成時，停止對數據庫的查詢操作。

此處為語雀視頻卡片，點擊鏈接查看：見文末

5. 效果演示

此處為語雀視頻卡片，點擊鏈接查看：見文末

流程源碼/原文：https://iotrouter.yuque.com/zn3vdn/eg8000/bn79seflg0ndcdee
