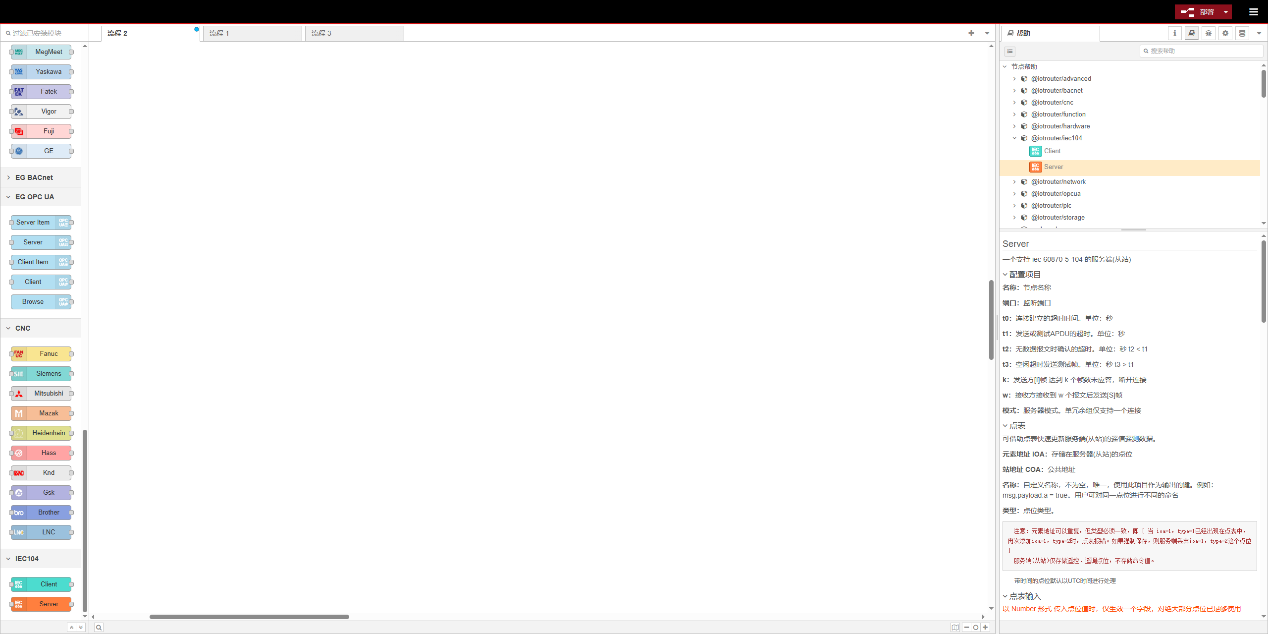

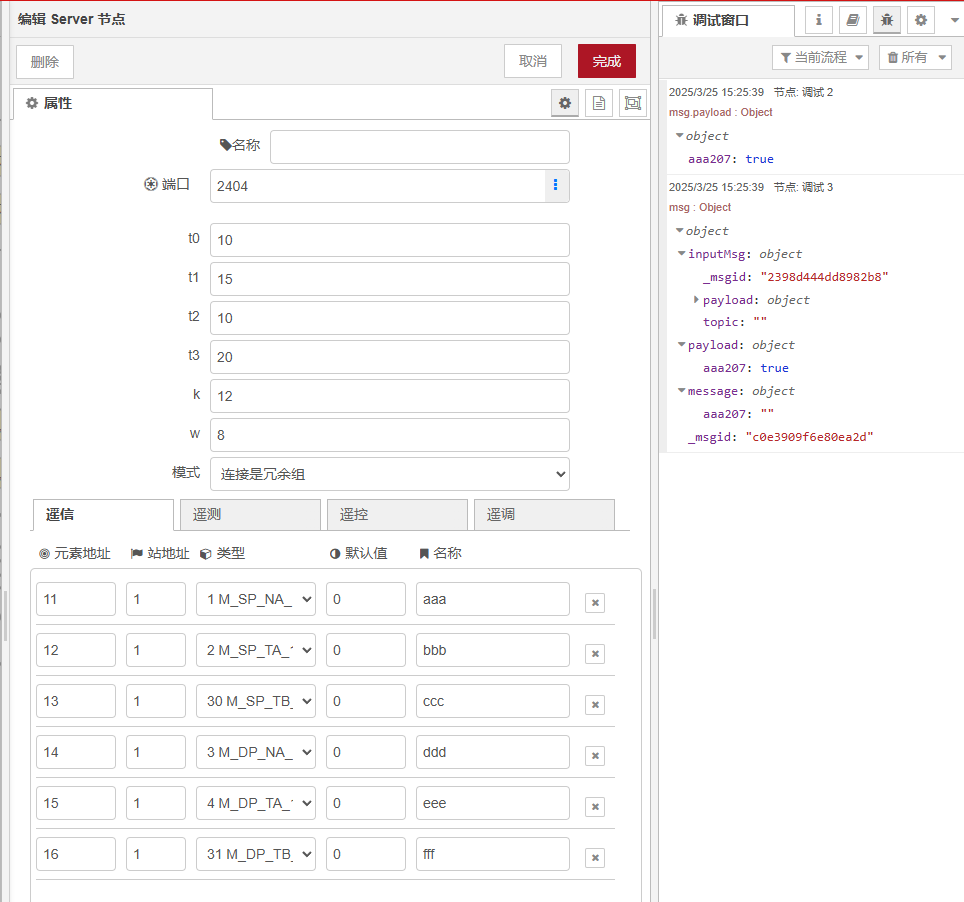

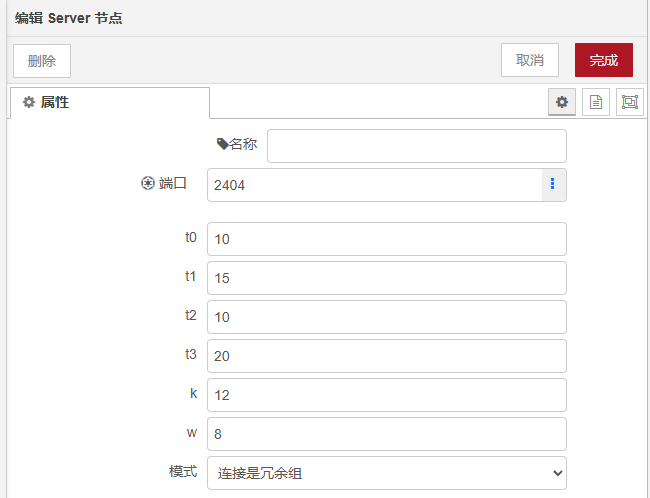

名稱

節點在流程中顯示的名稱

端口

監聽端口

t0

連接建立的超時時間。單位：秒

t1

發送或測試APDU的超時。單位：秒

t2

無數據報文時確認的超時。單位：秒 t2 < t1

t3

空閑超時發送測試幀。單位：秒 t3 > t1

k

發送方[I]幀 達到 k 個幀數未應答，斷開連接

w

接收方接收到 w 個報文后發送[S]幀

模式

服務端/從站模式。"連接是冗余組"支持多連接

單點信息

[SPI] 0 : 開 1 : 合

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

雙點信息

[DPI] 0 : 不確定或中間狀態 1 : 確定狀態開 2 : 確定狀態合 3 : 不確定

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

步位置信息

[Value] -64 ~ +63

[Transient] 0 : 設備未在瞬變狀態 1 : 設備處在瞬變狀態

[OV] 0 : 未溢出 1 : 溢出

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

32位比特串

[BSI] 0~2^32

歸一化

[NVA] -1 ~ +1

[OV] 0 : 未溢出 1 : 溢出

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

標度化

[SVA] -2^15 ~ +2^15-1

[OV] 0 : 未溢出 1 : 溢出

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

浮點數

[FLOAT] 32位浮點數

[OV] 0 : 未溢出 1 : 溢出

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

累計值

[Counter] -2^31 ~ +2^31-1

[SQ] 0 ~ 31 序列號

[CY] 0 : 在相應的累加周期內計數器未溢出 1 : 在相應的累加周期內計數器溢出

[CA] 0 : 上次讀數后計數器未被調整 1 : 上次讀數后計數器被調整

繼電器保護設備單個事件

[ES] 0 : 不確定或中間狀態 1 : 開 2 合 3 : 不確定

[EI] 0 : 動作時間有效 1 : 動作時間無效

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

繼電器保護設備啟動事件

[GS] 0 : 無總啟動 1 : 總啟動

[SL1] 0 : A相保護未啟動 1 : A相保護啟動

[SL2] 0 : B相保護未啟動 1 : B相保護啟動

[SL3] 0 : C相保護未啟動 1 : C相保護啟動

[SIE] 0 : 接地電流保護未啟動 1 : 接地電流保護啟動

[SRD] 0 : 反向保護未啟動 1 : 反向保護啟動

[EI] 0 : 動作時間有效 1 : 動作時間無效

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

繼電器保護設備成組輸入電路信息

[GS] 0 : 無總命令輸出至輸出電路 1 : 總命令輸出至輸出電路

[CL1] 0 : 無命令輸出至A相輸出電路 1 : 命令輸出至A相輸出電路

[CL2] 0 : 無命令輸出至B相輸出電路 1 : 命令輸出至B相輸出電路

[CL3] 0 : 無命令輸出至C相輸出電路 1 : 命令輸出至C相輸出電路

[EI] 0 : 動作時間有效 1 : 動作時間無效

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

1

2

3

例:

Number: msg.payload.a=1

String msg.payload.a="1,0,0,0,0,0,0,0,0"

帶狀態檢出的成組單點信息

[ST 0 ~ 15] 0 : 開 1 : 合

[CD 0 ~ 15] 0 : 上次報告后未檢出到狀態變化 1 : 上次報告后未至少檢出到一次狀態變化

[OV] 0 : 未溢出 1 : 溢出

[BL] 0 : 未被閉鎖 1 : 被閉鎖

[SB] 0 : 未被取代 1 : 被取代

[NT] 0 : 當前值 1 : 非當前值

[IV] 0 : 有效 1 : 無效

1

2

3

例:

Number: msg.payload.a=1

String msg.payload.a="1,0,0,0,0,0,0,0,1,0,0,0,0,0,0,0,1,0,0,0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0"

測量值參數 歸一化值

[NVA] -1 ~ +1

[KPA] 0 : 未用 1 : 門限值 2 : 平滑系數 3 : 傳送測量值的下限 4 : 傳送測量值的上限

[LPC] 0 : 未改變 1 : 改變

[POP] 0 : 運行 1 : 未運行

1

2

3

例:

Number: msg.payload.a=0.5

String msg.payload.a="0.5,0,0,0"

測量值參數 標度化值

SVA] -2^15 ~ +2^15-1

[KPA] 0 : 未用 1 : 門限值 2 : 平滑系數 3 : 傳送測量值的下限 4 : 傳送測量值的上限

[LPC] 0 : 未改變 1 : 改變

[POP] 0 : 運行 1 : 未運行

1

2

3

例:

Number: msg.payload.a=5

String msg.payload.a=5,0,0,0"

測量值參數 浮點數

[FLOAT]
32位浮點數

[KPA]
0 : 未用
1 : 門限值
2 : 平滑系數
3 : 傳送測量值的下限
4 : 傳送測量值的上限

[LPC]
0 : 未改變
1 : 改變

[POP]
0 : 運行
1 : 未運行

例:

Number: msg.payload.a=0.5

String msg.payload.a="0.5,0,0,0"

type

點位類型。參考點位表

coa

公共地址

ioa

點位地址

data

參數。一個以逗號分隔參數的字符串。詳細取值 參考點表輸入

name

可選字段。攜帶此字段，返回值以此字段的值作為key。否則先在點表中尋找滿足條件的點位，以該點位的name字段作為key。如果無法在點位表中找到相應點位，則以ioa字段的值作為key

例 1:

msg.payload={

"type": 1,

"coa": 1,

"ioa": 1,

"data": ["1"],

"name": "test"

}

例 2:

msg.payload = [{

"type": 1,

"coa": 1,

"ioa": 1,

"data": ["1"],

"name": "b"

}, {

"type": 1,

"coa": 1,

"ioa": 11,

"data": ["1"],

"name": "c"

}, {

"type": 1,

"coa": 1,

"ioa": 1,

"data": ["1"],

"name": "a"

}]

例 3:

msg.payload = [{

"type": 1,

"coa": 1,

"ioa": 111,

"data": ["1"]

}, {

"type": 1,

"coa": 1,

"ioa": 11,

"data": ["1"],

"name": "c"

}, {

"type": 1,

"coa": 1,

"ioa": 1,

"data": ["1"],

"name": "a"

}]

inputMsg

點位類型。參考點位表

payload

執行結果

message

執行結果字符化。執行成功時，長度為0

例:

{

"inputMsg": {

"_msgid": "6df23ae884fcbcb6",

"payload": [{

"type": 1,

"coa": 1,

"ioa": 1,

"data": ["1"],

"name": "b"

}, {

"type": 1,

"coa": 1,

"ioa": 11,

"data": ["1"],

"name": "c"

}, {

"type": 1,

"coa": 1,

"ioa": 1,

"data": ["1"],

"name": "a"

}],

"topic": ""

},

"payload": {

"b": false,

"c": true,

"a": false

},

"message": {

"b": "address not found",

"c": "",

"a": "address not found"

},

"_msgid": "97d1d5bd088fd15b"

}
