(1)GPRS 通信的實現
要實現用戶終端與連接在 Internet 上的主機之間的 GPRS 通信,需要它們都采用相同的協議(即 TCP / IP)和工作在相同 的網絡層面上,考慮到嵌入式系統的特點,作者采用了系統開 銷較小的 IP+UDP 協議來實現 GPRS 通信。主機發送的 UDP 數 據報經 GPRS 通道傳送給 GPRS 通信模塊,GPRS 通信模塊負 責對數據報進行解析,解析后的數據按照一定的波特率串行傳 送給用戶終端。數據的分解過程(DemuItipIy)見圖 3。
(2)總體結構
嵌入式 GPRS 無線通信模塊主要由 CPU、GPRS Modem、 SIM 卡座、配置 / 診斷單元、TTL 串行通信接口、擴展數據存儲 器等部分組成,其結構框圖如圖 4 所示。
在嵌入式 GPRS 無線通信模塊中,GPRS Modem 采用了德 國 SIEMENS 公司的 MC35 GPRS 無線模塊。MC35 中內嵌了 PAP(Password Authentication ProtocoI)和 CHAP(ChaIIenge Handshake Authentication ProtocoI )兩 種 協 議 棧 用 于 PPP (Point-to-Point ProtocoI)連接到 GPRS 網絡,當 PPP 連接建立 后,MC35 就能按照 GPRS 網絡協議收發 GPRS 分組數據報并 解析輸出 IP 數據報[1] 。MC35 提供了標準 AT 命令界面和一個 RS-232 接口用于與外部應用系統連接[2] 。另外,還提供了 SIM 卡接口,用于連接 SIM 卡座,以便連接到不同的 GPRS 營運網 絡中。
嵌入式 GPRS 無線通信模塊的 CPU 采用了臺灣 Winbond公司的 W77E58 單片機芯片[6] ,作者在 W77E58 內部的 32K 的 程序存儲器中嵌入了 IP 和 UDP 協議棧程序,用于 IP 和 UDP 數據報的解析和打包 。W77E58 提 供 了 兩 個 全 雙 工 UART, UART1 通過 RS-232 電平轉換電路連接 MC35,收發 IP 數據 報;UART2 用于與用戶終端連接,用戶終端和嵌入式 GPRS 無 線通信模塊之間可以應用事先預置好的波特率進行串行通信。
另外,在模塊中還設計了一個配置 / 診斷單元,配置 / 診斷 單元遵循 Xmodem 協議,能夠方便地連接到計算機的 COM 口。 通過配置 / 診斷單元,用戶能夠方便地設置 GGSN 網關地址、主 機網絡 SOCKS 套接字(IP 地址和端口號)、本機端口號(中國移 動通信提供的 GPRS 服務中不支持靜態 IP 地址,所有的 GPRS 通信設備的 IP 地址都是動態提供)、模塊與用戶終端的通信波 特率等信息。
(3)軟件設計

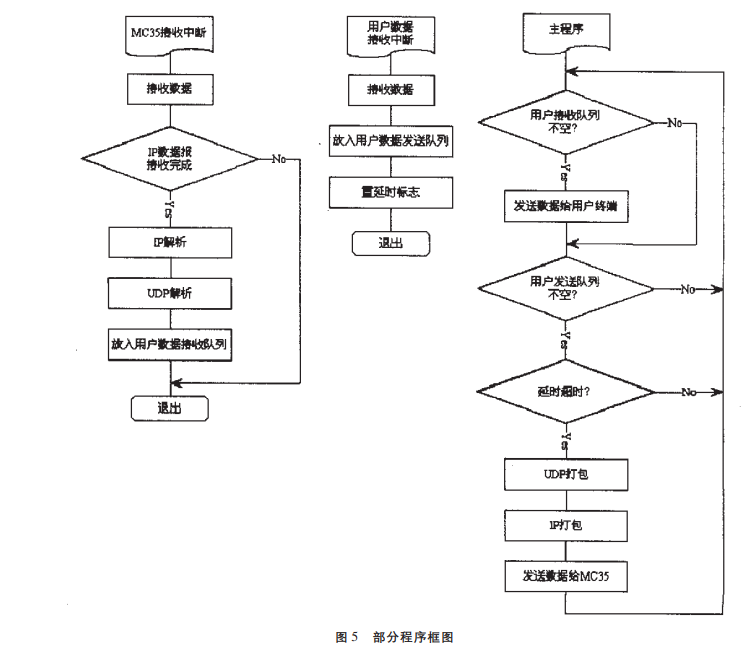

MC35 的數據接收和用戶終端數據的接收都采用中斷的 方式來實現,在擴展存儲器中設計了 2 個 FIFO 用于暫存用戶 終端數據。用戶終端發送給通信模塊的數據并不會立即發送, 因為 IP、UDP 等網絡傳輸協議都會在用戶數據的頭尾附加數 量可觀的數據報信息[4] ,基于通信效率方面的考慮,采用延時因 子的方法來決定數據是否發送,即接收到一個用戶終端數據后 如果在一定的時間內沒有接收到下一個數據則數據馬上發 送,否則接收到一定數量的數據后再發送。該軟件的開發(包括 IP / UDP 協議棧[5] )均采用德國 KeiI 公司的 KeiI C51 v6.22 軟 件開發包設計實現,部分程序框圖見圖 5 所示。
下面的2中通信模塊就介紹的簡單一點了。

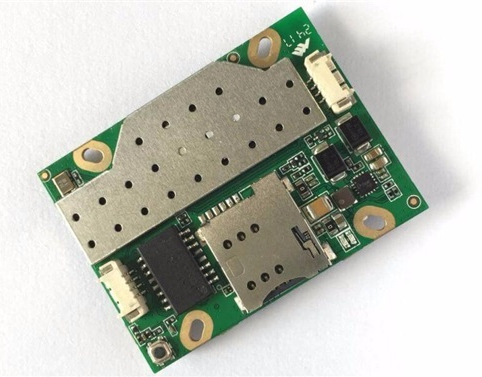

4G模塊是指硬件加載到指定頻段,軟件支撐規范的LTE協議,軟硬件高度集成模組化的一種產品的總稱。具有通訊速度快、網絡頻譜寬、通訊靈敏等特色。硬件將射頻、基帶集成在一塊PCB小板上,完結無線接納、發射、基帶信號處理功用。軟件支撐語音撥號、短信收發、撥號聯網等功用。4G模塊經過高速聯網,將一切終端事務數據及設備正常運轉狀況實時傳輸?shù)绞聞?wù)中心,經過辦理監控渠道,實時監測終端設備運轉狀況,并可及時排查設備毛病。在運營本錢、運營規劃、服務時效等多方面大大提升了功率。
Wi-Fi模塊又叫串口Wi-Fi模塊,歸于物聯網傳輸層,功用是將串口或TTL電平轉為契合Wi-Fi無線網絡通信規范的嵌入式模塊,內置無線網絡協議IEEE802.11b.g.n協議棧以及TCP/IP協議棧。傳統的硬件設備嵌入Wi-Fi模塊能夠直接使用Wi-Fi聯入互聯網,是完成無線智能家居、M2M等物聯網使用的重要組成部分。
WiFi模塊經過指定信道號的方法來進行快速聯網。在一般的無線聯網過程中,會首要對當時的一切信道主動進行一次掃描,來查找預備銜接的意圖AP創立的(或Adhoc)網絡。串口wifi模塊供給了設置作業信道的參數,在已知意圖網絡地點信道的條件下,能夠直接指定模塊的作業信道,從而到達加速聯網速度的意圖。
嵌入式 GPRS 無線通信模塊借助于移動通信運營商的無 線通信網絡,組成虛擬的專用數據網絡來傳輸用戶數據,具有 網絡覆蓋范圍廣、傳輸可靠、擴容性好、組網靈活、建設周期快、 運營成本低等優點。系統的建設成本也極為低廉,中心站只添 置一臺接口服務器和通信數據線路,終端站只需要添置一個嵌 入式 GPRS 無線通信模塊就能組建完整的數據采集和控制系 統。另外,嵌入式 GPRS 無線通信模塊采用透明的數據傳輸與 協議轉換,便于用戶進行二次開發應用到不同的系統中。
