LoRa簡介

LoRa是由Semtech公司提供的超長距離、低功耗的物聯 網解決方案。Semtech公司和多家業界領先的企業，如Cisco、 IBM及Microchip發起建立了LoRa（Long Range，廣距）聯 盟，致力于推廣其聯盟標準LoRaWAN技術，以滿足各種需要 廣域覆蓋和低功耗的M2M設備應用要求。LoRaWAN目前已 有成員150多家，也有數家中國公司參與其中，并且在歐洲數 個國家進行了商業部署，國內也開始有了應用。

LoRa技術特點

LoRa的物理層和MAC層設計充分體現其對IoT業務需 求的考慮。LoRa物理層利用擴頻技術可以提高接收機靈敏 度，同時終端可以工作于不同的工作模式以滿足不同應用的 省電需求。

LoRa的網絡架構和協議棧如圖1所示，網絡架構中包括 終端、網關、網絡服務器和業務服務器等。其中終端節點包 括物理層、MAC層和應用層的實現；網關完成空口物理層 的處理；而網絡服務器負責進行MAC層處理，包括自適應 速率選擇、網關管理和選擇、MAC層模式加載等。應用服 務器從網絡服務器獲取應用數據，進行應用狀態展示、即時 告警等。MAC層可遵循聯盟標準的LoRaWAN協議，也可以 遵循各廠商制定的MAC協議。

（1）LoRa物理層和MAC層設計 LoRa為半雙工系統，上下行工作在同一頻段。目前國內 單芯片支持的LoRa系統帶寬為2Mbit/s，包括8個固定帶寬為 125kbit/s的信道，每個固定帶寬的信道之間需要125kHz的保護帶，則至少需要2Mbit/s系統帶寬。每個信道支持6種擴頻 因子 SF7～12，擴頻因子加1則增加2.5dB的接收機靈敏度。

終端采用隨機信道選擇方式進行干擾規避。每次終端在 進行上行數據發送或者數據重發時，都會在8個信道中隨機 選擇一個信道進行接入。終端和網關的通信可選用不同的速 率即不同的SF，速率的選擇需要權衡通信距離或信號強度、 消息發送時間等因素，使得終端獲取最大的電池壽命并使網 關容量最大化。當鏈路環境好的時候，可以使用較低的擴頻 因子即較大的數據速率，而當終端遠離網關、鏈路環境較差 時，可以增大擴頻因子以獲取更高的靈敏度，但同時數據速 率會降低。對于125kbit/s固定帶寬的信道而言，數據速率從 250bit/s到5kbit/s，可以在一個相當大的范圍內進行選擇。

（2）終端工作模式

LoRa設計終端有三種不同的模式，即Class A、B和C， 但一個時間內終端只能工作于一個模式，每種模式可由軟件 進行加載。不同的模式適用于不同的業務模型和省電模式， 目前廣泛使用的為Class A類工作模式，以適應IoT應用的省 電需求。

Class A（雙向終端設備）：A類終端設備提供雙向通 信，但不能進行主動的下行發送。每個終端的發送過程會跟 隨兩次很短的下行接收窗口，如圖2所示。下行發送時隙是根 據終端需要和很小的隨機量決定的，因此A類終端最省電。

Class B（支持下行時隙調度的雙向終端）：B類終端兼 容A類終端，并且支持接收下行Beacon信號保持和網絡的同 步，以便在下行調度的時間上進行信息監聽，因此功耗會大 于A類終端。

Class C（最大接收時隙的雙向終端）: C類終端僅在發 射數據的時刻停止下行接收窗口，適用于大量下行數據的應 用。相比A類和B類終端，C類終端最耗電，但對于服務器到 終端的業務，C類模式的時延最小。

（3）LoRa網絡安全

終端設備必須在與網絡服務器數據交互前的一個加入 過程完成網絡安全的密鑰獲取。終端在接入使用時需具備 以下安全信息：包括終端設備標識（DevEUI）、應用標識 （AppEUI）和AES-128應用密鑰（AppKey）。其中DevEUI 是唯一標識終端設備的全球終端設備ID。AppEUI是存儲在終 端設備中的全球應用程序ID，唯一標識終端設備的應用程序 提供商（即使用者）。AppKey是一個AES-128的應用密鑰定 義于終端設備，由該應用程序所有者分配給終端設備，從每 一個應用獨立的根密鑰中推演出來，根密鑰由程序提供者知 曉并處于應用程序提供者的控制下。每當一個終端設備通過 加入過程加入網絡時，AppKey用于推演出為終端設備定義的會話密鑰NwkSKey和AppSKey，會話密鑰用于網絡通信的安 全保障，而應用密鑰用于保障應用的端到端安全。

（4）性能測試和評估

LoRa作為LPWA技術，重點關注其覆蓋、功耗和成本 等關鍵性能指標。

①覆蓋

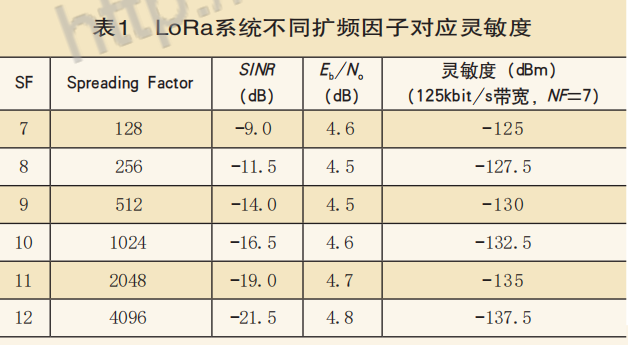

由于支持?jǐn)U頻技術，不同的擴頻因子可以實現不同的靈 敏度要求。當發射功率達到23dBm時，LoRa支持大約160dB 的MCL（最大耦合損耗），幾乎達到NB-IoT等全新空口設 計的窄帶物聯網技術的MCL要求，可以實現深度室內覆蓋目 標。LoRa系統不同擴頻因子對應靈敏度見表1。 LoRa系統所處頻段的干擾情況將直接影響其覆蓋性 能。從目前在上海LoRa外場470MHz和915MHz頻段的測試 情況看，470MHz噪聲基底約為-110dBm，SF12情況下最低 SINR為15dB，則470MHz實際最小接收電平約為-125dBm， 因此實際覆蓋受外界干擾影響有近10dB的損失，則相對GPRS的覆蓋優勢不突出。915MHz頻段干擾較大，最低 RSSI達到－100dBm，無法體現覆蓋優勢因此不建議選擇該 頻段。

②容量

目前LoRa系統主要使用Class A模式，是上行觸發下行 數據發送，不能進行資源調度，主要依靠在不同的信道上 跳頻以避免干擾，因此隨機信道選擇和碰撞規避的機制都 對系統容量有影響。按業務模型為50B/2h進行上報，估算 每小時成功發送的報告數，每個LoRa網關支持約5萬條上報 消息，超出了目前業界對LPWA技術的容量要求。對間距為 1km的4個網關和4000個用戶的場景進行仿真，用戶每半小 時上報一次120B的數據包。仿真結果如圖3所示，由于終端 信道條件不同會自適應地選用適合的SF即不同速率進行通 信，對不同SF的總的信道占用情況進行統計，總信道占用 率不超過10%。

③功耗

LoRa的接收狀態電流為12mA，當發射功率在14dBm 時，電流大約為32mA；而當進入Sleep狀態時，電流消耗小 于1μA。而速率自適應ADR機制可以在無線條件允許時使用 更高的速率進行發送，從而使得Tx狀態持續時間減少以降低 總的電池功耗。表2為不同覆蓋條件且不同業務模型下，自 帶5Wh電池的LoRa應用的電池壽命（以年為單位）估算。 從估算結果看，LoRa系統的功耗相對于目前的蜂窩通信系統及窄帶物聯網系統等都具有相當?shù)膬?yōu)勢。

④時延

目前廣泛使用Class A的終端，即只能支持上行觸發下行 發送，不能支持主動的下行業務。因此對有下行主動發送的 業務而言，LoRa并不能支持相應的業務需求。同時，對上 行的數據發送而言，如需進行數據確認，其下行的ACK必須 在上行觸發的固定下行時隙進行發送。目前上下行時隙的間 隔一般設置為1s，這意味著時延至少超過1s。由于系統本身 設計沒有完善的QoS機制保障可靠接收，因此其時延特性和 基于調度的蜂窩系統相比不具備任何優勢。

⑤成本

LoRa目前的芯片成本約為1美金，模塊成本約為5美金， 基本實現了業界對LPWA技術的要求。
