隨著行業的快速發展，數據管理和接收所需的設備數量也在增加。為了解決眾多設備之間的通信問題以及單個網絡中設備組合的問題，已經創建了物聯網(IoT)概念-基于某些功能的單個網絡中設備的組合或特性，此網絡進一步與類似網絡組合在一起，從而創建更大的網絡，依此類推。

在這樣的網絡中，設備通過各種接口和通信協議彼此交互。當我們正在考慮物聯網概念的工業實現時，應使用具有自己的協議和硬件的工業設備，讓我們開始探討IIoT概念(工業物聯網)。

為了進行通信，設備可以使用各種工業協議。為此，MQTT很受歡迎。

什么是MQTT?

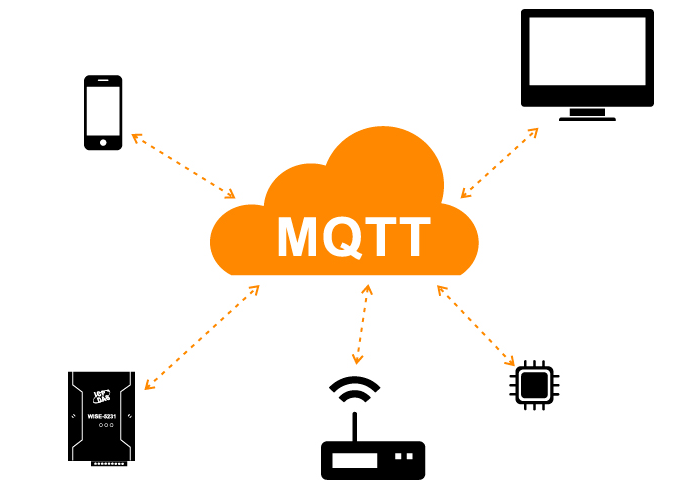

MQTT或消息隊列遙測傳輸是一種輕巧的開放式消息傳遞協議，用于在要求“代碼占用量小”或網絡帶寬受限的遠程位置進行數據傳輸。這些優勢允許在M2M系統(機器對機器)和IIoT系統(工業物聯網)中實現此協議。

還存在一種協議變體MQTT-SN(用于傳感器網絡的MQTT)，以前稱為MQTT-S，其設計用于不支持TCP / IP網絡的嵌入式無線設備，例如ZigBee。

MQTT協議的功能

MQTT協議的主要功能：

● 異步協議

● 緊湊的消息

● 在數據傳輸線連接不穩定的情況下運行

● 支持多個服務質量(QoS)級別

● 輕松集成新設備

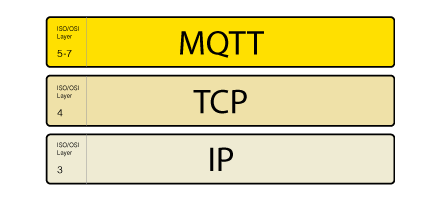

在應用程序?qū)由?，MQTT協議在TCP / IP協議之上工作，并且默認使用端口1883(如果通過SSL連接則使用端口8883)。

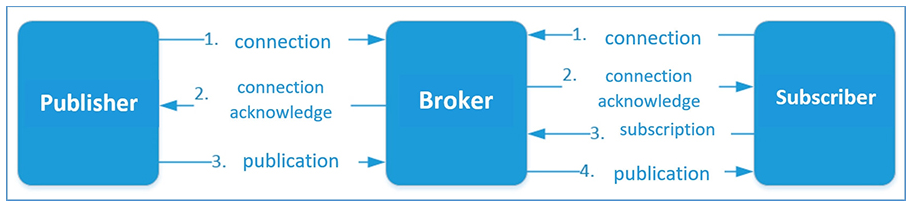

在MQTT協議中，消息交換在客戶端(可能是消息發布者或消息訂閱者)與消息代理(例如Mosquitto MQTT)之間進行。

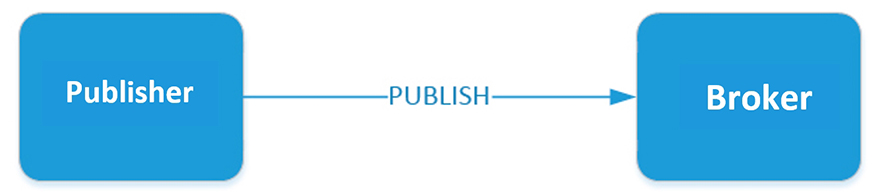

發布者在MQTT Broker上發送數據，并在消息中指定了明確的主題。訂閱者可以根據對相應主題的訂閱，從多個發布者接收各種數據。

MQTT設備使用確定類型的消息來與代理進行通信。主要類型如下：

● 連接–建立與Message Broker的連接

● 斷開連接–斷開與消息代理的連接

● 發布–在Message Broker中發布有關主題的數據

● 訂閱–訂閱消息代理上的主題

● 退訂–退訂主題

消息的結構

MQTT消息包含以下幾部分：

● 固定的標頭(出現在所有消息中)

● 可變標頭(出現在某些消息中)

● 數據，有效負載(存在于某些消息中)

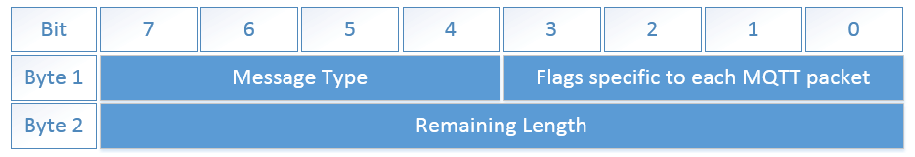

固定頭

消息類型-例如：CONNECT，SUBSCRIBE，PUBLISH等。

每個MQTT數據包特有的標志–這4位用于輔助標志，輔助標志的存在和狀態取決于消息類型。

剩余長度–當前消息長度(可變報頭+數據)，大小為1到4個字節。

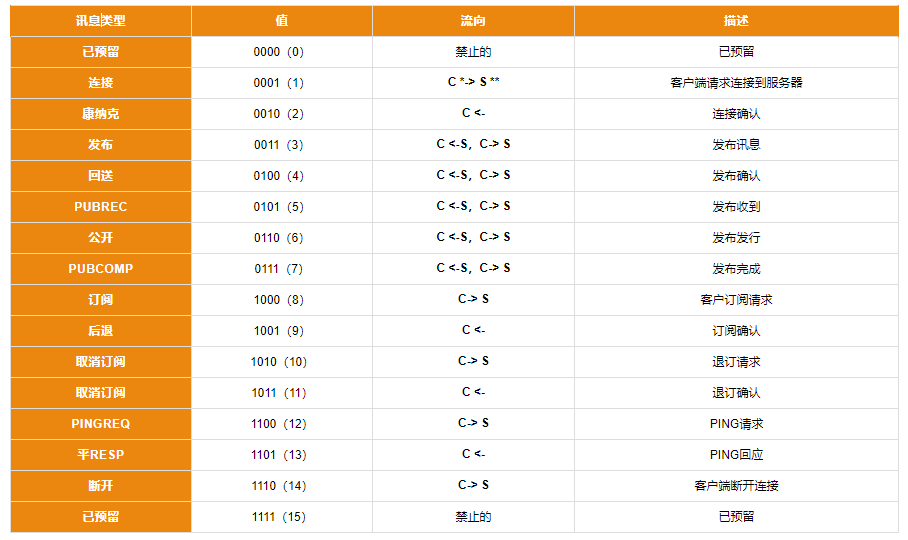

總體而言，MQTT協議中有15種消息類型：

標志

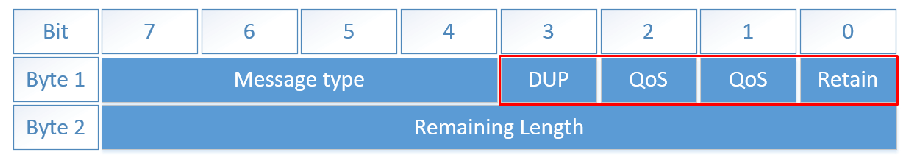

固定標頭的前4個最高有效位用作特定標志：

DUP –當客戶端或MQTT代理提交重發的數據包(在PUBLISH，SUBSCRIBE，UNSUBSCRIBE，PUBREL中使用)時，將設置Duplicate。如果設置了該標志，則變量頭必須包含消息ID(消息標識符)。

QoS –服務質量(0,1,2)

保留-發布帶有保留標志的數據時，代理將對其進行存儲。建立對該主題的新訂閱后，代理將立即發送帶有此標志的消息。僅在PUBISH類型的消息中使用。

可變標題

某些標頭中存在可變標頭。

它包含以下數據：

● 數據包標識符–存在于所有類型的消息中，但以下情況除外：CONNECT，CONNACK，PUBLISH(сQoS <1)，PINGREQ，PINGRESP，DISCONNECT

● 協議名稱–僅在CONNECT消息類型中顯示

● 協議版本–僅在CONNECT消息類型中存在

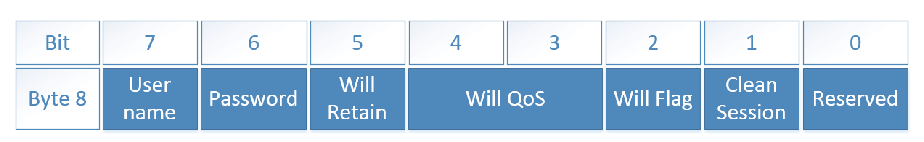

● 連接標志–指定連接期間客戶端行為的標志

用戶名–如果設置了該標志，則有效負載中必須存在一個用戶名(用于客戶端身份驗證)

密碼–如果設置了此標志，則有效負載中必須存在密碼(用于客戶端身份驗證)

將會保留-如果該標志設置為1，則代理將存儲一個意愿消息。

Will QoS – Will Message的服務質量。如果設置了意愿標記，則必須存在意愿QoS和意愿保留。

意志標志-如果設置了該標志，則在客戶端斷開代理而不發送DISCONNECT命令(如果發生不可預知的關閉，失敗等情況)之后，代理將通過所謂的意志消息通知所有已連接的客戶端。

干凈會話-如果將該標志設置為0，則代理存儲一個會話，所有客戶端訂閱都將通過客戶端的下一個連接發送，并且在客戶端斷開連接時，代理將接收來自QoS1和QoS2的所有消息。因此，如果該標志設置為1，則到下一個連接，客戶端必須再次訂閱所有主題。

● 會話存在–在CONNACK類型的消息中應用。如果Broker接受將Clean Session設置為1的連接，則必須將Session Present(SP)設置為0。如果Broker接受Clean Session設置為0的連接，則SP中設置的值取決于Broker是否已存儲此客戶端的會話狀態(如果是，則必須將SP設置為1，反之亦然)。會話存在標志使客戶端能夠確定是否已經存儲了會話狀態。

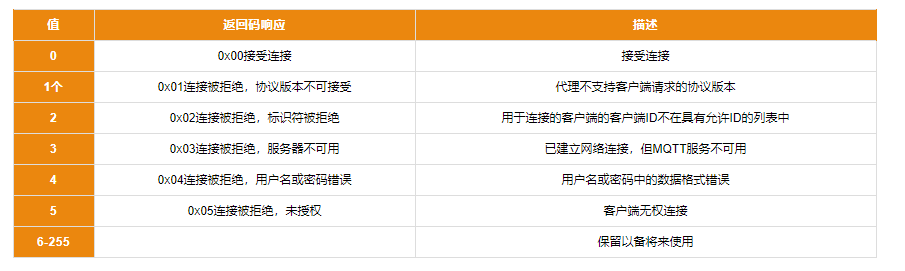

● 連接返回碼–如果代理出于某種原因無法從客戶端接收格式正確的CONNACK數據包，則必須在下表的CONNACK數據包的第二個字節中設置適當?shù)闹担?br/>

數據，有效載荷

通過MQTT消息傳輸?shù)臄?shù)據的內容和格式在設備中定義?？梢酝ㄟ^(guò)從剩余長度中減去變量頭的長度來計算數據大小。

返回目錄

MQTT協議(QoS)中的服務質量

發送消息時，MQTT支持三個級別的服務質量(QoS)。

QoS 0最多一次。在此級別上，發布者一次向代理發送一條消息，并且不等待任何響應，即發送并忘記它。

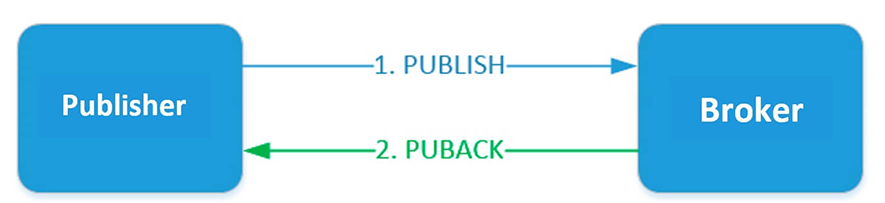

QoS 1至少一次。此級別可確保將消息傳遞到代理，但是可以從發布者復制消息。一旦收到副本，代理將再次將此消息發送給訂閱服務器，并將消息接收確認轉發給發布服務器。如果發布者未從代理獲取PUBACK消息，它將嘗試重新傳遞此數據包，將DUP設置為1。

QoS 2恰好一次。在此級別上，可以確保將消息傳遞到客戶端，并且不可能重復副本。

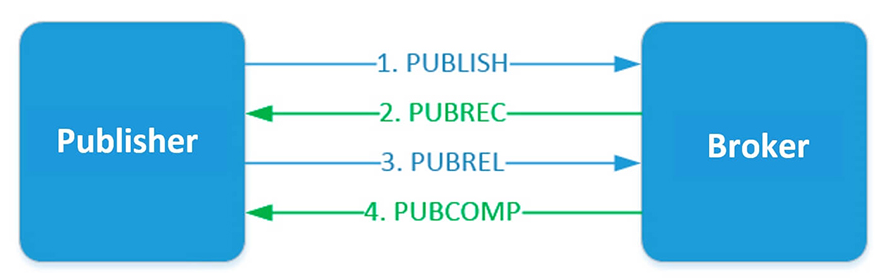

發布者向代理發送消息。該消息包含唯一的數據包ID，QoS = 2和DUP = 0。發布者存儲未經確認的消息，除非它從代理獲得PUBREC響應。代理回復包含相同分組ID的PUBREC消息。收到此消息后，發布者發送具有相同數據包ID的PUBREL。代理必須存儲消息副本，直到獲得PUBREL。代理收到PUBREL后，它將刪除消息副本，并將有關已完成的事務的PUBCOMP消息發送給發布者。
