通用異步收發傳輸器（Universal Asynchronous Receiver/Transmitter），通常稱作UART，是一種異步收發傳輸器。

首先先來介紹以下同步和異步通信，同步是指，發送方發出數據后，等接收方發回響應以后才發下一個數據包的通訊方式；異步是指，發送方發出數據后，不等接收方發回響應，接著發送下個數據包的通訊方式。換句話說，同步通信是阻塞方式，異步通信是非阻塞方式。在常見通信總線協議中，I2C，SPI屬于同步通信而UART屬于異步通信。同步通信的通信雙方必須先建立同步，即雙方的時鐘要調整到同一個頻率，收發雙方不停地發送和接收連續的同步比特流。異步通信在發送字符時，發送端可以在任意時刻開始發送字符，所以，在UART通信中，數據起始位和停止位是必不可少的。

硬件層

常用RS-232標準，這里不詳細解釋，主要是對應設備的Tx線和Rx線要對應正確。

協議層

協議層中，規定了數據包的內容，它由起始位、主體數據、校驗位以及停止位組成，通信雙方的數據包格式要約定一致才能正常收發數據 。

波特率：異步通信中由于沒有時鐘信號，所以2個通信設備需約定好波特率，常見的有4800、9600、115200等。

通信的起始和停止信號：串口通信的一個數據包從起始信號開始，知道停止信號結束。數據包的起始信號由一個邏輯0的數據位表示，而數據包的停止信號可由0.5、1、1.5或2個邏輯1的數據位表示，只要雙方約定一致即可。

有效數據：在數據包的起始位之后緊接著的就是要傳輸?shù)闹黧w數據內容，也稱為有效數據，有效數據的長度常被約定為8位或9位長。

數據校驗：在有效數據之后，有一個可選的數據校驗位。由于數據通信相對容易受到外部干擾導致傳輸數據出現偏差，可以在傳輸過程加上校驗位來解決這個問題。校驗方法有奇校驗、偶校驗、0校驗、1校驗以及無校驗（noparity）。

奇校驗要求有效數據和校驗位中“1”的個數為奇數，比如一個 8 位長的有效數據為：01101001，此時總共有 4 個“1”，為達到奇校驗效果，校驗位為“1”，最后傳輸?shù)臄?shù)據將是 8 位的有效數據加上 1 位的校驗位總共 9 位。偶校驗與奇校驗要求剛好相反，要求幀數據和校驗位中“1”的個數為偶數，比如數據幀：11001010，此時數據幀“1”的個數為 4 個，所以偶校驗位為“0”。0 校驗是不管有效數據中的內容是什么，校驗位總為“0”，1 校驗是校驗位總為“1”。

UART功能框圖剖析

這張圖是當年上學時使用System C對UART建模的模塊圖。對于接口部分，重要的即為Tx，Rx數據輸出，接收接口，clk提供波特率生成模塊的初始時鐘信號。有關控制器部分，在這里使用邏輯電路來實現，具體控制輸出/接收使能，設備使能等。

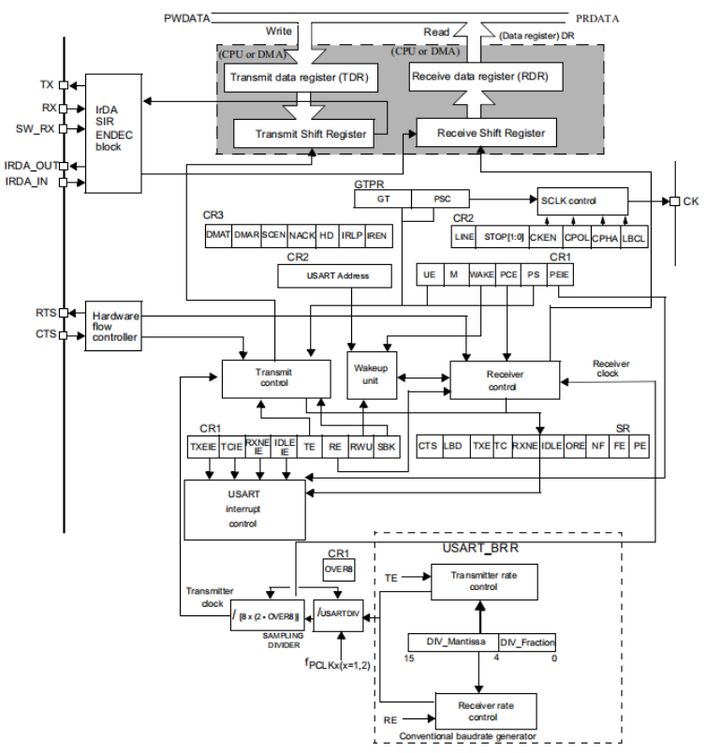

在目前的微控制器上，數字電路控制部分已被封裝，現在只需要操作對應寄存器的對應位即可實現對UART的控制。以手上芯片STM32F411為例，下圖是UART框圖：

波特率生成模塊：

USART 的發送器和接收器使用相同的波特率。有以下的計算公式

其中，fck為 USART 時鐘， USARTDIV 是一個存放在波特率寄存器（USART_BRR）的一個無符號定點數。其中 DIV_Mantissa[11:0]位定義 USARTDIV 的整數部分，DIV_Fraction[3:0]位定義 USARTDIV 的小數部分。

例如：DIV_Mantissa=24（0x18），DIV_Fraction=10（0x0A），此時 USART_BRR 值為0x18A；那么USARTDIV的小數位10/16=0.625；整數位24，最終USARTDIV的值為24.625。

波特率的常用值有 2400、9600、19200、115200。下面以實例講解如何設定寄存器值得到波特率的值。我們知道 USART1 使用APB2總線時鐘，最高可達72MHz，其他USART的最高頻率為36MHz。我們選取USART1作為實例講解，即fck=72MHz。為得到115200bps的波特率，此時：115200=72000000/（16?USARTDIV），解得USARTDIV=39.0625，可算得DIV_Fraction=0.0625*16=1=0x01，DIV_Mantissa=39=0x27，即應該設置USART_BRR的值為0x171。

數據寄存器：

UART數據寄存器（USART_DR）只有低9位有效，并且第9位數據是否有效要取決于UART控制寄存器1（USART_CR1）的M位設置，當M位為0時表示8位數據字長，當M位為1表示9位數據字長，我們一般使用8位數據字長。

USART_DR包含了已發送的數據或者接收到的數據。USART_DR實際是包含了兩個寄存器，一個專門用于發送的可寫TDR，一個專門用于接收的可讀RDR。當進行發送操作時，往USART_DR寫入數據會自動存儲在TDR內；當進行讀取操作時，向USART_DR讀取數據會自動提取RDR數據。

TDR和RDR都是介于系統總線和移位寄存器之間。串行通信是一個位一個位傳輸?shù)模l(fā)送時把TDR內容轉移到發送移位寄存器，然后把移位寄存器數據每一位發送出去，接時把接收到的每一位順序保存在接收移位寄存器內然后才轉移到RDR。

UART支持DMA傳輸，可以實現高速數據傳輸（不經過CPU）,使能UART的DMA功能需要將USART_CR1寄存器DMAT位置1。

控制器：

UART有專門控制發送的發送器、控制接收的接收器，還有喚醒單元、中斷控制等。使用UART之前需要向USART_CR1寄存器的UE位置1使能UART，UE位用于開啟供給串口的時鐘。發送或者接收數據字長可選8或9位，由USARTT_CR1的M位控制。

1）發送器

當USART_CR1寄存器的發送使能位TE置1時，啟動數據發送，發送移位寄存器的數據會在TX引腳輸出，低位在前，高位在后。

一個字符幀發送需要3部分：起始位、數據幀、停止位。起始位是一個位周期的低電平，位周期就是每一位占用的時間 ；數據幀就是我們要發送的8或9位數據，數據是最低位開始傳輸?shù)?；停止位是一定時間周期的高電平。

停止位的時間長短可以通過UART控制寄存器2（USART_CR2）的STOP[1:0]位控制，可選0.5個、1個、1.5個、2個停止位。默認使用1個停止位。2個停止位適用于正常USART模式、單線模式和調制解調器模式。0.5和1.5個停止位用于智能卡模式。

當發使能位TE置1之后，發送器開始會發送一個空閑幀（一個數據幀長度的高電平），接下來就可以往USART_DR寄存器寫入要發送的數據。在寫入最后一個數據后，需等待UART狀態寄存器（USART_SR）的TC位為1，表示數據傳輸完成。USART_CR1寄存器的TCIE位置1，則產生中斷。

發送數據時，幾個重要的標志位如下：

TE：發送使能。

TXE：發送寄存器為空，發送單個字節時使用。

TC：發送完成，發送多個字節數據時候使用。

TXIE：發送完成中斷使能。

2）接收器

將CR1寄存器的RE位置1，使能USART接收，使得接收器在RX線開始搜索起始位。在確定起始位后，就根據RX線電平狀態把數據存放在接收移位寄存器內。接收完成后就把接收移位寄存器的數據移到PDR內，并把USART_SR寄存器的RXNE位置。如果USART_CR2寄存器的RXNEIE置1可以產生中斷。

接收數據時，幾個重要的標志位如下：

RE：接收使能。

RXNE：讀數據寄存器非空。

RXNEIE：發送完成中斷使能。

USART_CR1寄存器：

USART_CR2寄存器：

USART_CR3寄存器：

關鍵詞：串口模塊
