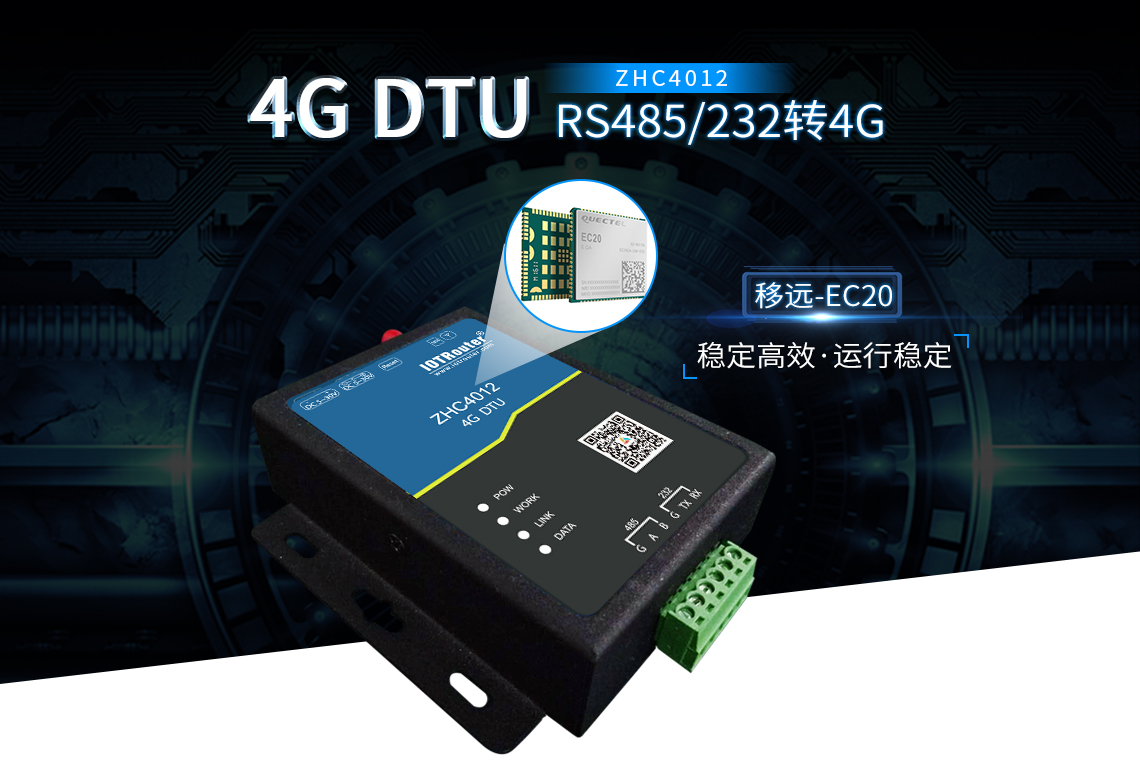

ZHC4012是為實現串口設備與網絡服務器通過運營商網絡相互傳輸數據而開發的產品，通過上位機簡單的進行設置，即可輕松使用本產品實現串口到網絡的雙向數據透明傳輸。運行穩定可靠，可廣泛應用于電力系統、工業監控、交通管理、環境監控、氣象、水利、煤礦、石油、新能源等行業
部分客戶使用組態軟件時，無法直接將PC和RS485連接起來。ZHC4012支持縱橫云

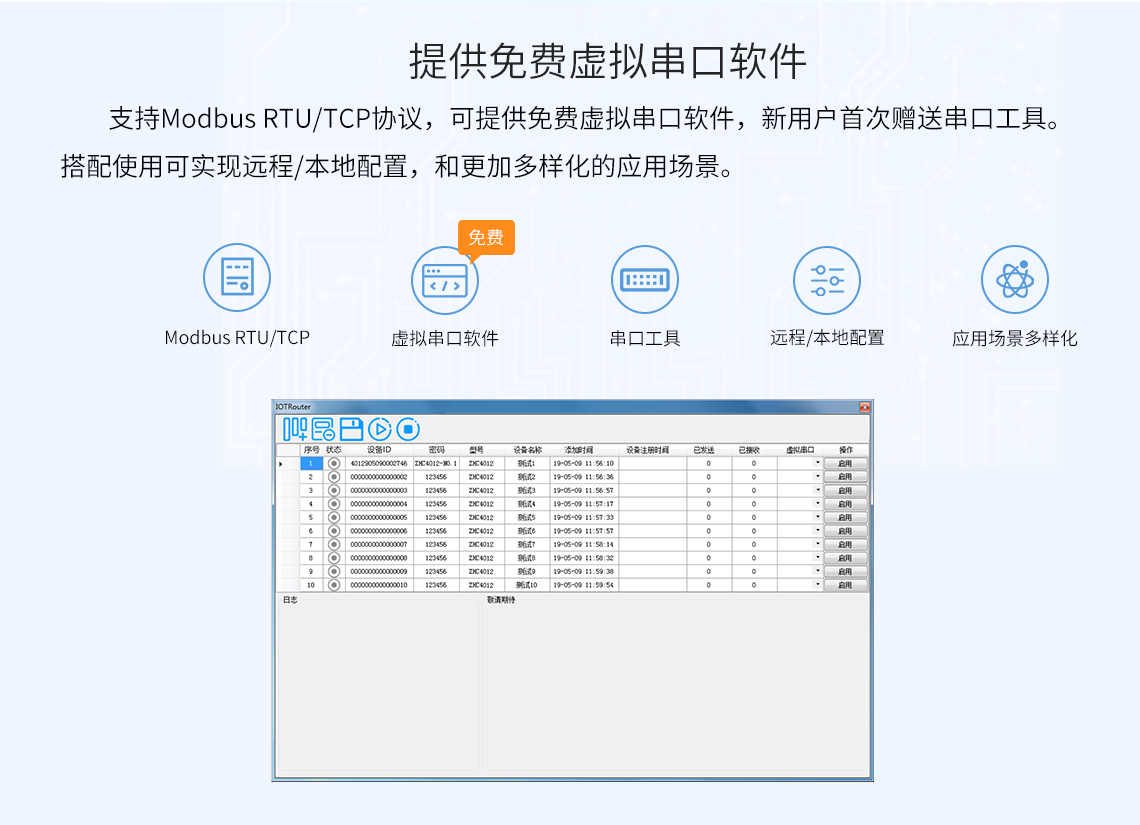

客戶只需安裝虛擬串口后，即可將ZHC4012的數據轉發到PC本地串口，方便快
捷。（針對沒有云服務器的場景，同樣適用）

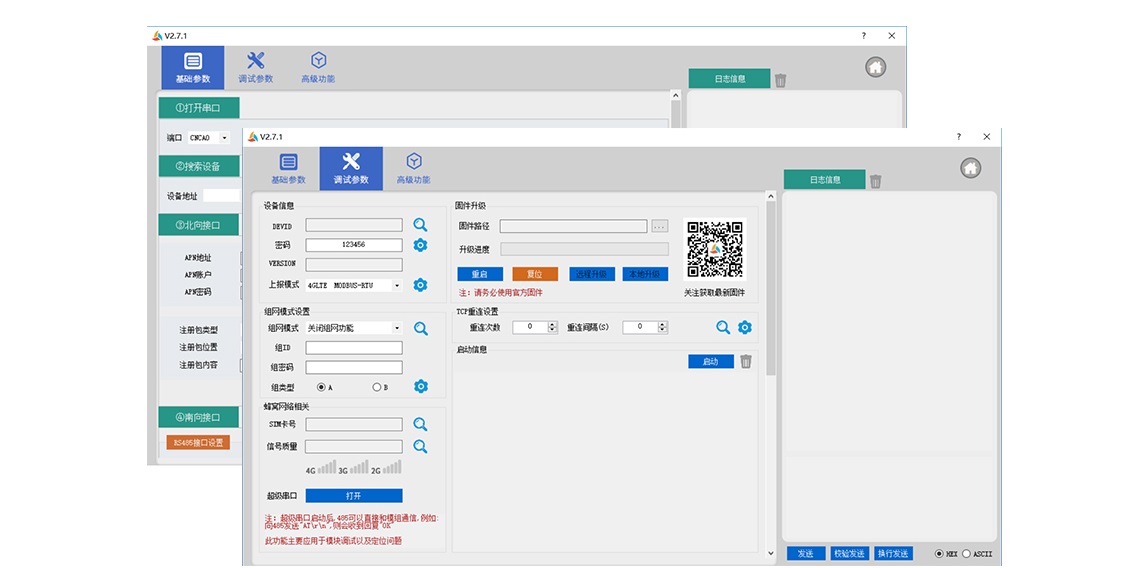

配置軟件軟件界面窗口可視化，實現用戶現場或者遠程連接、調試、配置設備。

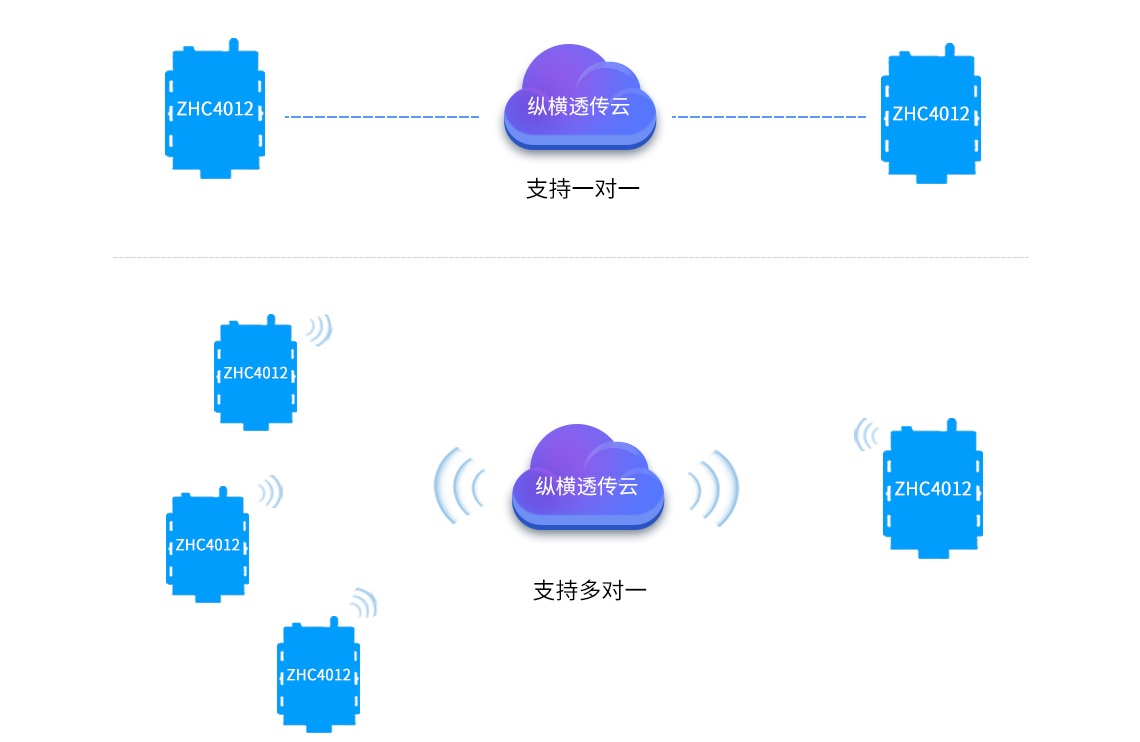

ZHC4012支持組網功能，支持一對一，多對一組網等。對于某些特殊化場景的需求非常實用。

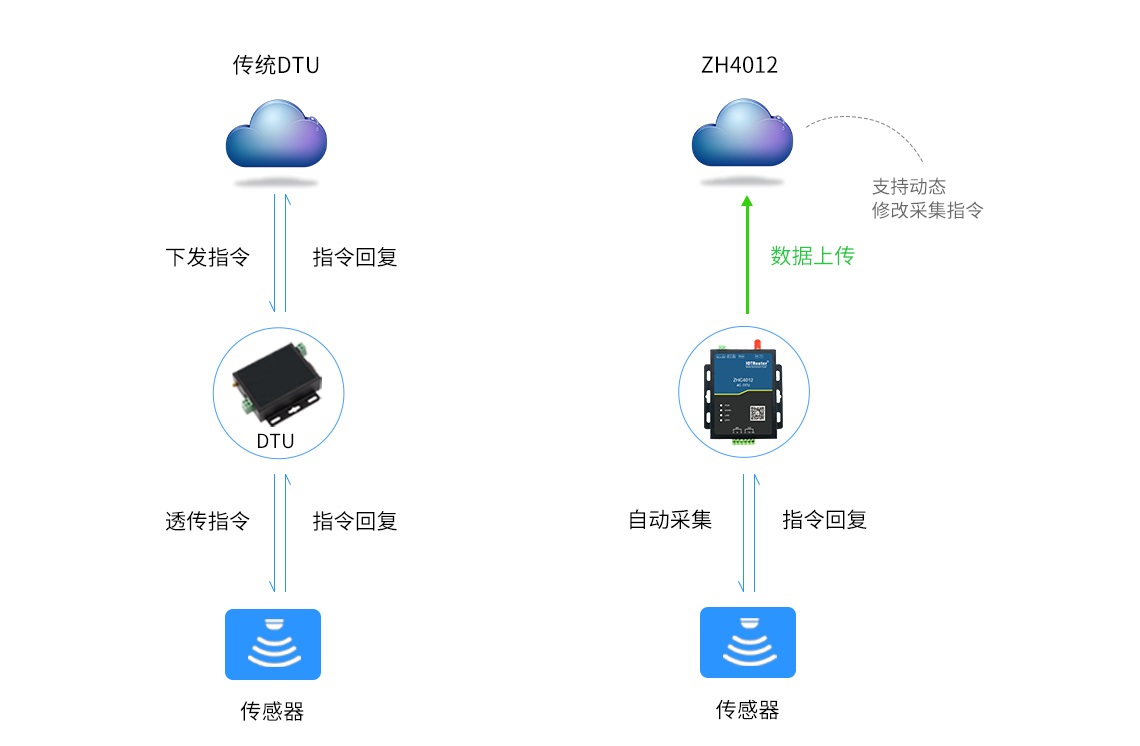

支持自動采集，主動上報。可以動態修改采集指令，采集周期。減少服務器的處理流程。

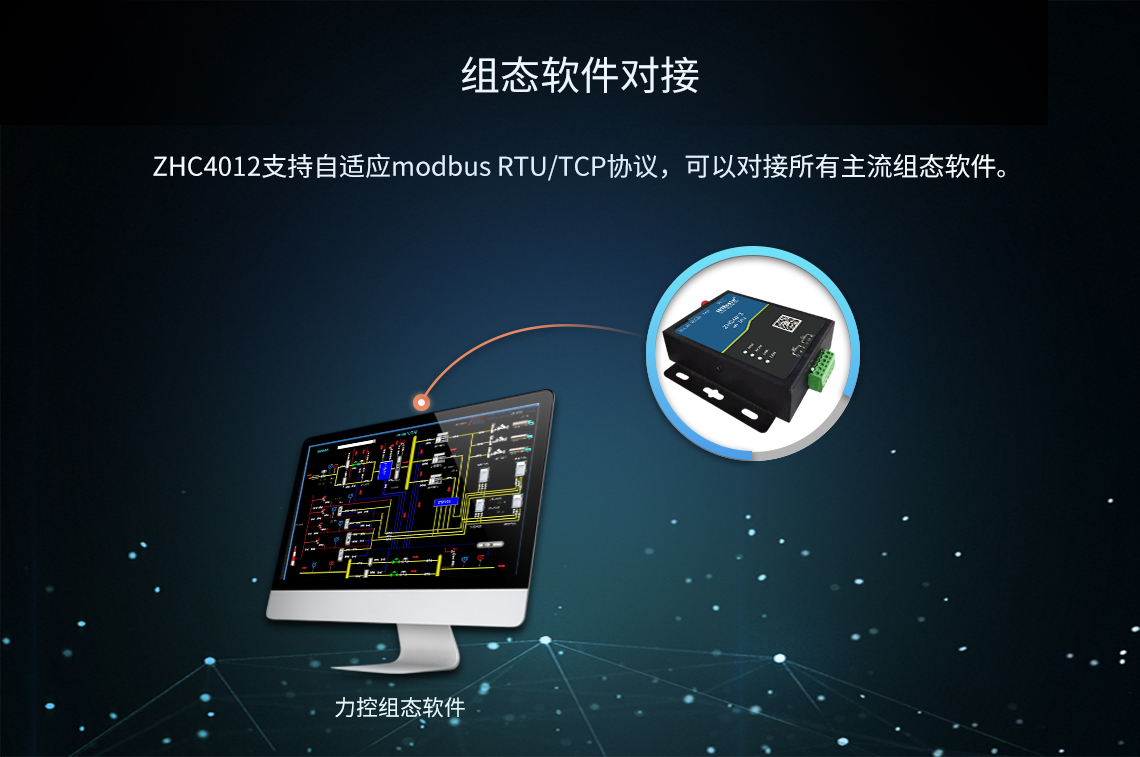

自適應Modbus RTU/TCP協議，云端發送的是什么格式數據ZHC4012回復什么格式的數據。

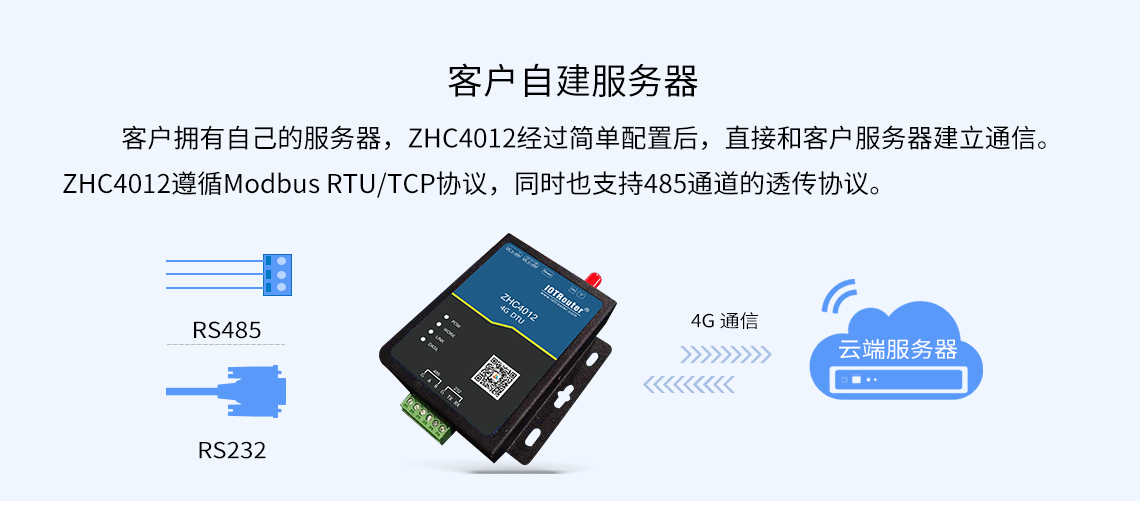

串口服務器主動向服務器發起TCP連接，如失敗會不斷重連直至成功，如果連接
成功，服務器和串口設備可進行雙向透明的數據傳輸。

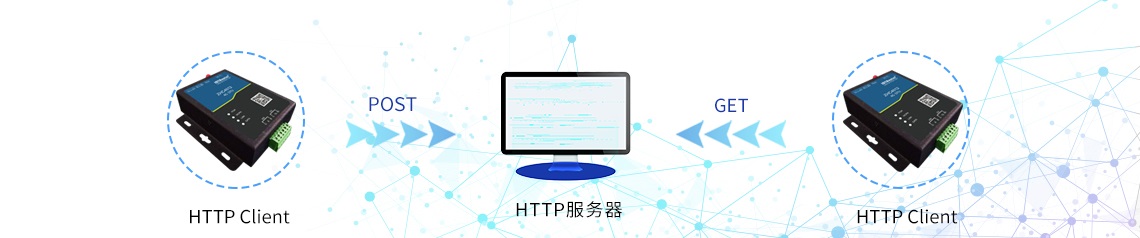

支持串口數據HTTP方式傳輸?shù)街付ǚ?wù)器
縱橫智控lOTRouter系列產品:蜂窩網絡-Modbus標準產品系列都可以提供配套
的免費云平臺服務。支持相關定制化服務，詳情請支持客服。

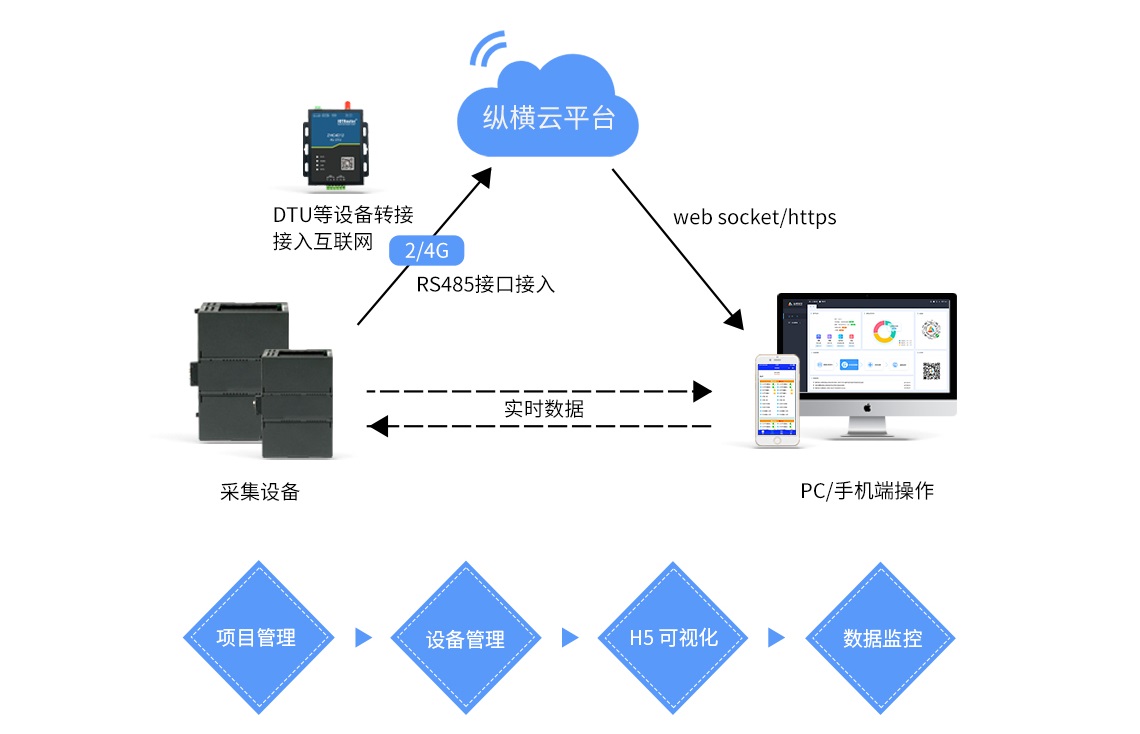

縱橫云平臺，可提供DTU/RTU設備的透傳云轉發服務。設備可實現一對一，
一對多，多對多?？墒褂锰摂M/物理串口等，實現遠程/本地等多種配置方式。
設備可對接各種常用組態軟件，和實現對PLC的數據采集和控制。
縱橫云平臺可支持Modbus協議，對支持相關協議的設備可直接進行遠程數據采集。

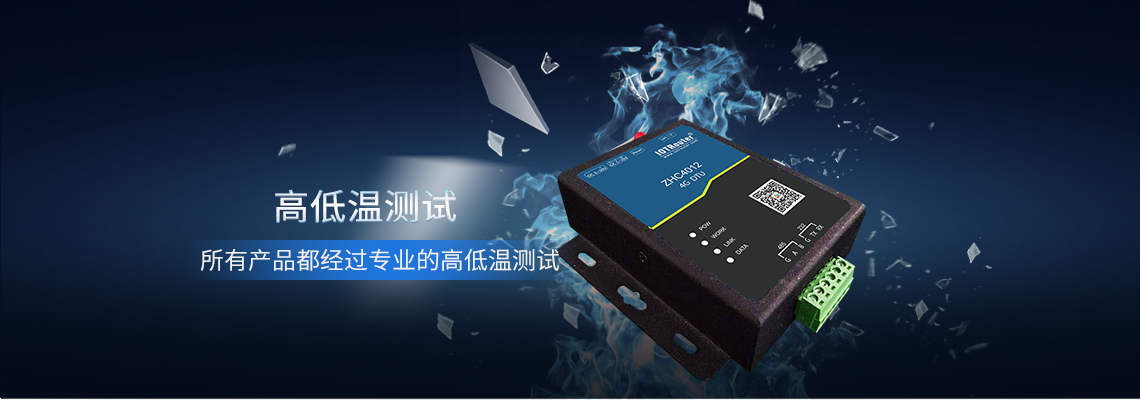

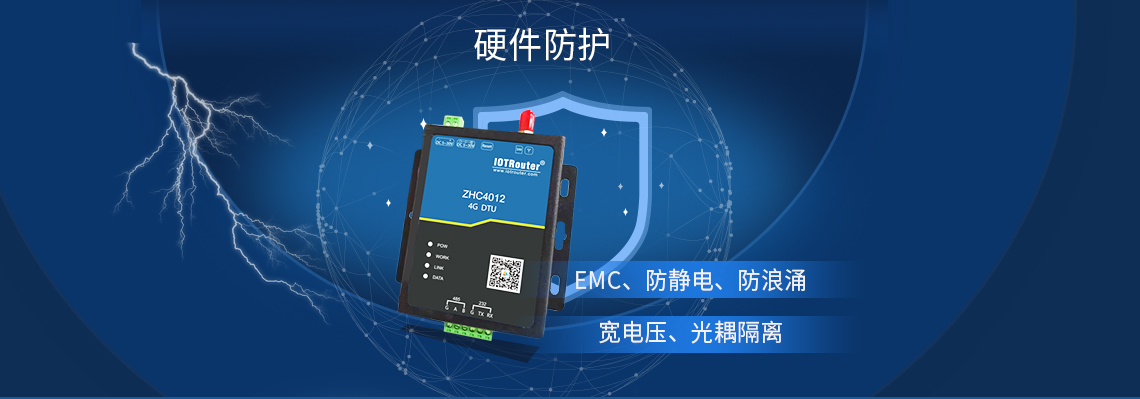

由縱橫智控研發及生產的4g dtu，產品為工業級，符合工業級使用標準，通過EMC檢測，防電磁、防雷干擾，防潮，耐高低溫材料(-40℃至80℃)。在設計過程中，不僅需要考量功能規劃、性能的實現，更是要從客戶應用的環境出發，做出真正堅強穩定的產品。
同時這款4g工業dtu為全網通，支持國內所有運營商網絡，產品功能多，支持行業內特色的主動采集上報功能，支持定時重啟，支持同時連接4臺服務器。采用透明傳輸協議，用戶容易上手。
| 無線參數 |
| 頻段信息 |
| LTE-FDD | B1/B3/B5/B8/(B28) |
| LTE-TDD | B38/B39/B40/B41 |
| WCDMA | B1/B8 |
| TD-SCDMA | B34/B39 |
| CDMA | BC0 |
| EVDO | BC0 |
| GSM | 900/1800 |
| 技術規范 |
| LTE-FDD | Max 150Mbps(DL)/50Mbps(UL) |
| LTE-TDD | Max 130Mbps(DL)/35Mbps(UL) |
| TD-SCDMA | Max 4.2Mbps(DL)/2.2Mbps(UL) |
| WCDMA | Max 384kbps(DL)/384kbps(UL) |
| EDEG | Max 236.8kbps(DL)/236.8kbps(UL) |
| GPRS | Max 85.6kbps(DL)/85.6kbps(UL) |
| CDMA1x | Max 153.6kbps(DL)/153.6kbps(UL) |
| 串口 |
| 端口數 | RS485*1 |
| 標準 | RS485：2 位接線端子（A、B） |
| 波特率 | 600～921600bps |
| 數據位 | 8，9 |
| 停止位 | 0.5 , 1 , 1.5 , 2 |
| 校驗位 | NONE（無校驗位）EVEN（偶校驗）ODD（奇校驗) |
| 設備端口 |
| SIM 卡 | 1.8V/3V |
| LTE 天線 | SMA |
| GPS 天線 | SMA |
| 機械結構 |
| 設備尺寸 | 93*69*25 mm(L*W*H) |
| 外殼 | √ |
| 狀態指示燈 | √ |
| Reload | √ |
| 工作溫度 | -40℃～85℃ |
| 存儲溫度 | -40～125℃ |
| 工作濕度 | 5%～95% |
| 存儲濕度 | 1%～95% |
| 軟件功能 |
| 基本功能 |
| 域名解析 | √ |
| 參數設置方式 | 上位機/Modbus 指令 |
| 簡單透傳方式 | √ |
| HTTP 協議傳輸 | √ |
| 網絡發送緩存 | 10*512byte |
| 網絡接收緩存 | 10*512byte |
| 串口發送緩存 | 10*512byte |
| 串口接收緩存 | 10*512byte |
| 串口打包機制 | 50ms，打包長度 512byte |
| 配套軟件 |
| 透傳云軟件 | √ |
| 虛擬串口軟件 | √ |
| 參數設置軟件 | √ |
由縱橫智控研發及生產的4g dtu，產品為工業級，符合工業級使用標準，通過EMC檢測，防電磁、防雷干擾，防潮，耐高低溫材料(-40℃至80℃)。在設計過程中，不僅需要考量功能規劃、性能的實現，更是要從客戶應用的環境出發，做出真正堅強穩定的產品。
同時這款4g工業dtu為全網通，支持國內所有運營商網絡，產品功能多，支持行業內特色的主動采集上報功能，支持定時重啟，支持同時連接4臺服務器。采用透明傳輸協議，用戶容易上手。
| 產品規格參數 |
| ZHC4012規格書 |
| ZHC4012寄存器地址表 |
| 產品使用手冊 |
| ZHC4012用戶手冊 |
| 設備協議應用指導 |
| 設備對接平臺指導 |
| 縱橫云平臺3.0設備對接文檔 |
| 平臺3.0對接設備視頻 |
| 配置軟件 |
| ZHC4012配置軟件 |
| ZHC4012配置軟件使用說明 |
| 縱橫透傳云軟件 |
| 縱橫云透傳使用說明 |
| 通用軟件 |
| 虛擬串口 |
| USB轉485驅動 |
由縱橫智控研發及生產的4g dtu，產品為工業級，符合工業級使用標準，通過EMC檢測，防電磁、防雷干擾，防潮，耐高低溫材料(-40℃至80℃)。在設計過程中，不僅需要考量功能規劃、性能的實現，更是要從客戶應用的環境出發，做出真正堅強穩定的產品。
同時這款4g工業dtu為全網通，支持國內所有運營商網絡，產品功能多，支持行業內特色的主動采集上報功能，支持定時重啟，支持同時連接4臺服務器。采用透明傳輸協議，用戶容易上手。
| 4G CAT1系列 | ||
| 名稱/型號 | 接口 | 協議 |
| 4G DTU - ZHC4013 | 1RS485 | Modbous TCP/RTU、MQTT、JSON |
| 4G DTU - ZHC401C（導軌式） | 1RS485 | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC492C | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC492CG（支持多重衛星定位） | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC492A（支持阿里云物聯網平臺） | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC492S（支持本地協議解析） | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC493C | 1RS485+2DI+1DO+1AI | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC466C | 1RS485+4AI+4AO | Modbous TCP/RTU、MQTT、JSON |
| 4G RTU - ZHC495C | 1RS485+8DI+8DO | Modbous TCP/RTU、MQTT、JSON |
| 4G CAT4系列 | ||
| 名稱/型號 | 接口 | 協議 |
| 4G DTU - ZHC4012 | 1RS485/RS232 | Modbous TCP/RTU |
| 4G DTU - ZHC4014（導軌式） | 1RS485 | Modbous TCP/RTU |
| 4G RTU - ZHC4921 | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU |
| 4G RTU - ZHC4922（支持阿里云物聯網平臺） | 1RS485+4DI+4DO+4AI | Modbous TCP/RTU、MQTT |
| 4G RTU - ZHC4931 | 1RS485/RS232+2DI+1DO+1AI | Modbous TCP/RTU |
| 4G RTU - ZHC4661 | 1RS485+4AI+2AO | Modbous TCP/RTU |
| 4G RTU - ZHC4941 | 1RS485/RS232+8DI+8DO+8AI | Modbous TCP/RTU |
| 4G工業路由器 - ZHL4931 | 1RS485+1DI+1DO+1AI+1WAN+4LAN | Modbous TCP/RTU、MQTT、JSON |
| 4G工業路由器 - ZHL4921W | 1RS485/RS232+2DI+1DO+1AI+1LAN | Modbous TCP/RTU |
由縱橫智控研發及生產的4g dtu，產品為工業級，符合工業級使用標準，通過EMC檢測，防電磁、防雷干擾，防潮，耐高低溫材料(-40℃至80℃)。在設計過程中，不僅需要考量功能規劃、性能的實現，更是要從客戶應用的環境出發，做出真正堅強穩定的產品。
同時這款4g工業dtu為全網通，支持國內所有運營商網絡，產品功能多，支持行業內特色的主動采集上報功能，支持定時重啟，支持同時連接4臺服務器。采用透明傳輸協議，用戶容易上手。
