在之前的文章中，我們介紹了VISION WEB組態軟件，它是一款功能強大的組態軟件，可基于瀏覽器操作，通過簡單的拖拉拽，就可以快速創建高度個性化的數據可視化界面，非常的簡單易用。在縱橫智控的EG8200pro邊緣計算網關和EV8010 HMI工控一體機網關中，都能支持VISION，方便用戶對物聯網應用中的數據做可視化展示和分析。那么，接下來我們通過搭建【換熱站監控系統】界面為例，介紹一下利用VISION構建web組態界面的流程。

一、構建組態界面的流程

1.1 需求分析與規劃

本項目需要提供下列可視化界面：

供能歷史曲線

能耗排名條形圖

設備故障統計條形圖

供能數據統計報表

設備工藝流程界面

故障報警提示

1.2 系統架構設計

本項目僅演示一個界面。

1.3 組件設計與開發

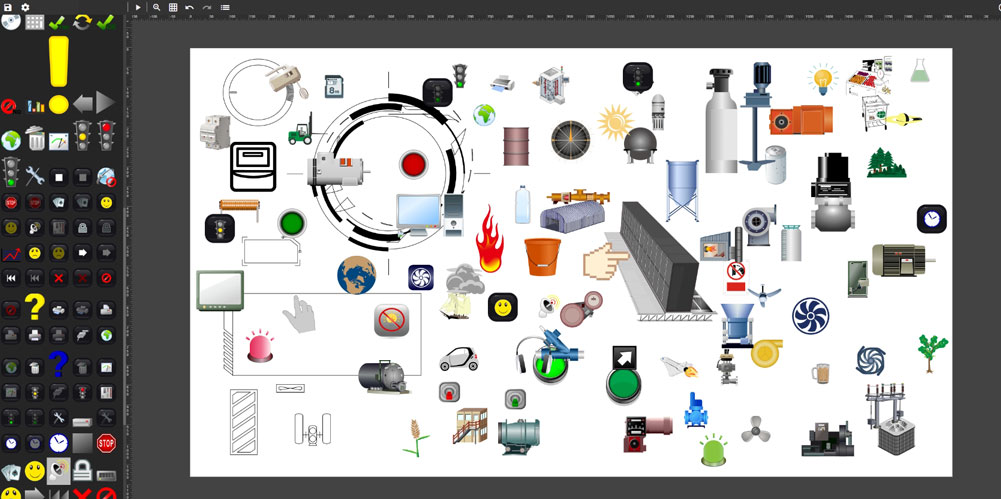

VISION為用戶提供了豐富的組件以及各種風格的素材，用戶可以根據現有的形狀組件組合成不同的效果或者根據實際需求上傳素材。

1.4 界面布局設計

1.5 交互設計

圖表支持手動刷新、手動查詢

支持通過組態控制指定設備

支持提示窗口

1.6 組態實現

下面第2章節，我們將單獨對組態實現做詳細操作介紹。

組態實現初期不必太過嚴格要求各組件的位置，等到形成一定效果后再來調整各組件的位置更為妥當。

組態實現初期建議"前后端分離設計"，即先實現效果，最后再綁定數據源。

1.7 測試

對最后的界面進行功能與性能測試，保障能夠滿足所需功能。

二、WEB組態界面的實現步驟

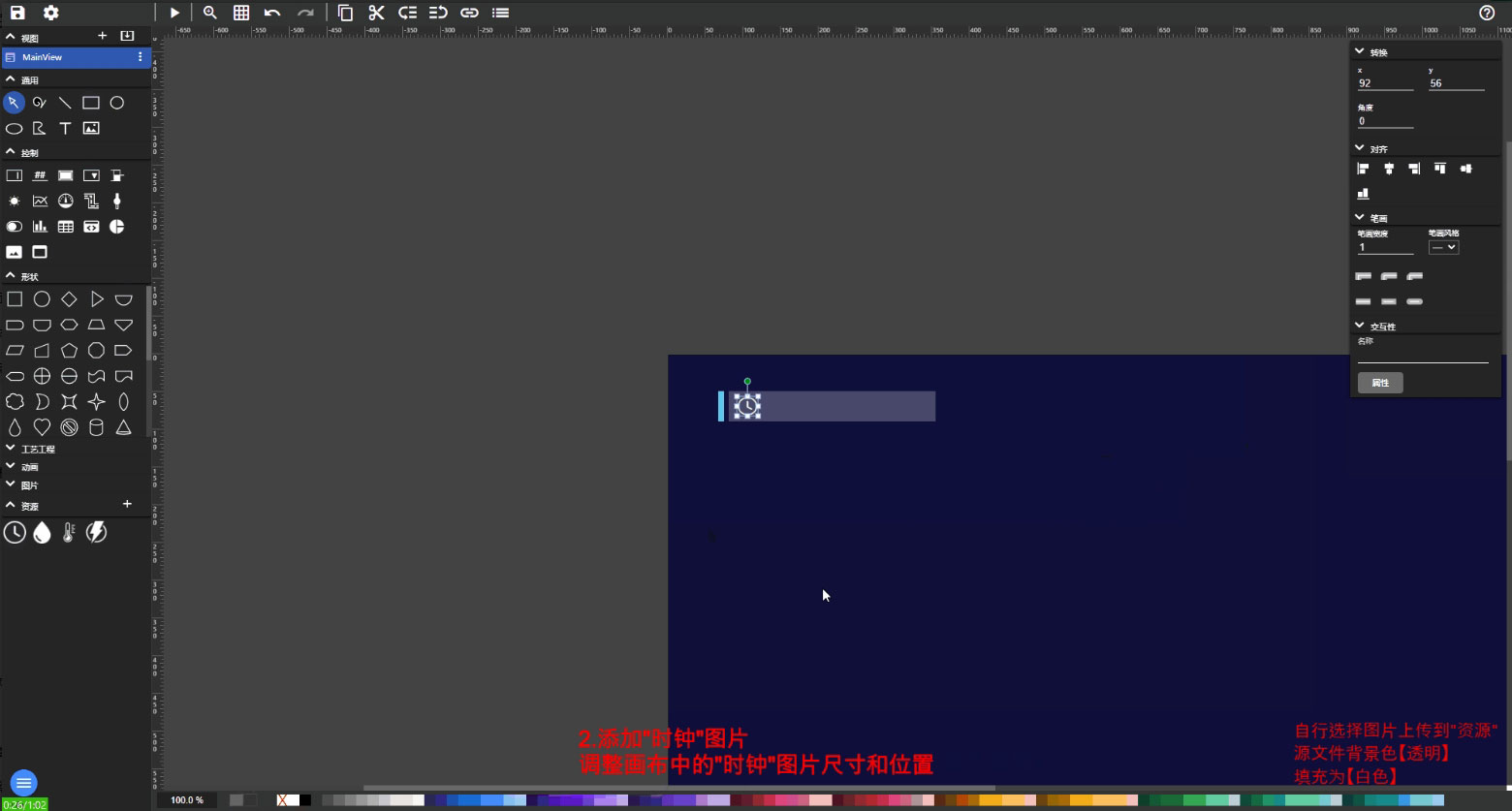

2.1 添加時間和日期

2.2 添加歷史曲線

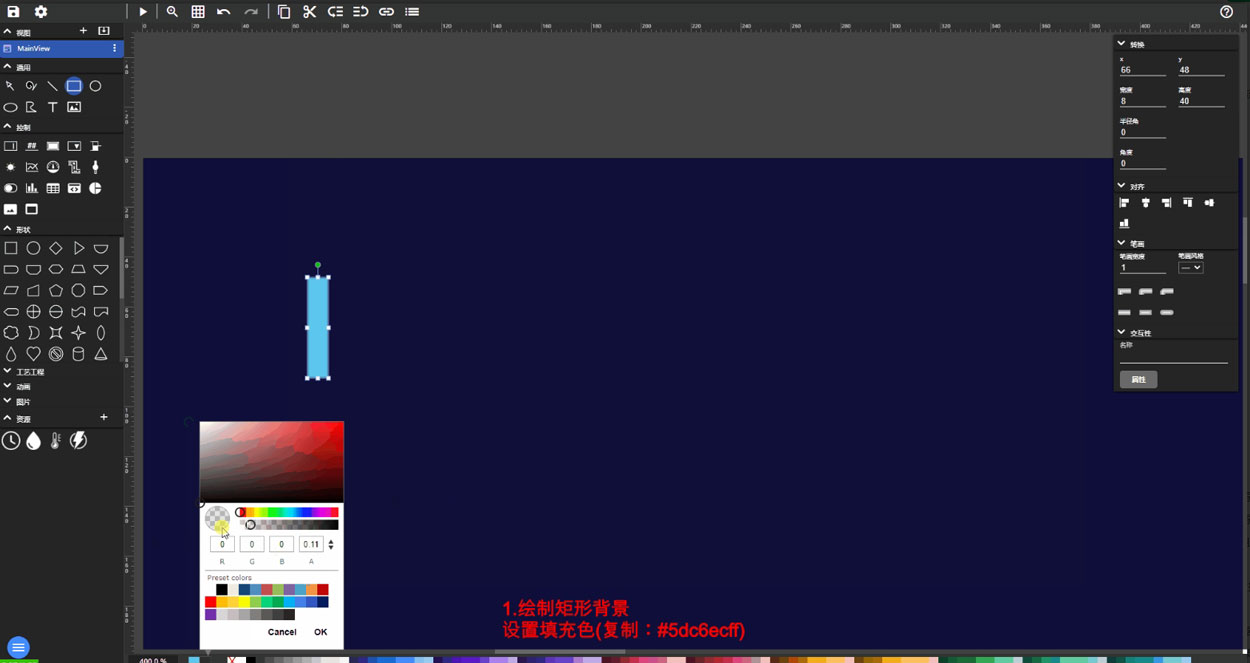

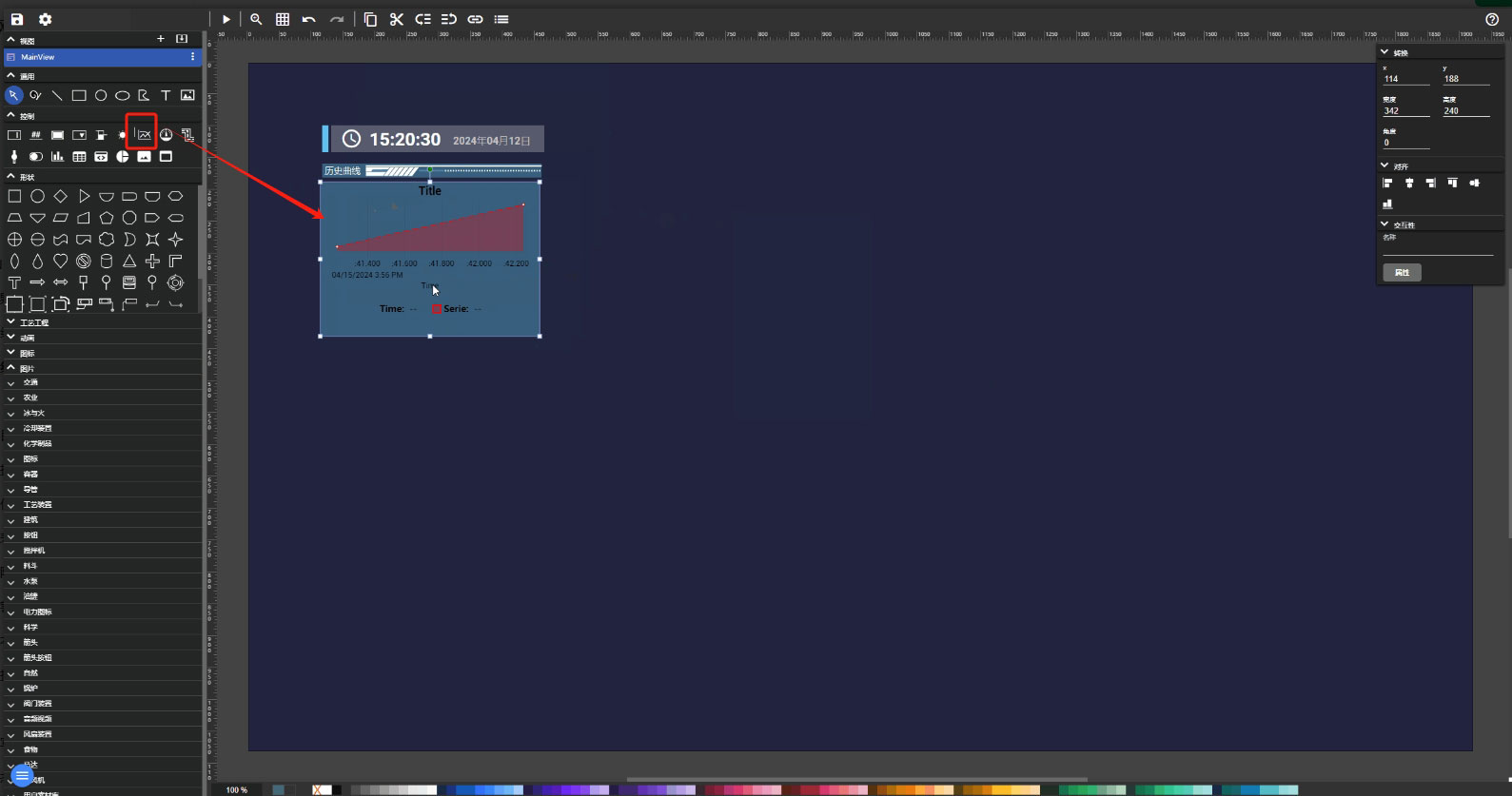

拖拽左側的組建到右側畫布中，添加文字，調整位置、大小、顏色、透明度等。其他部件也是這樣一個個添加到畫布中。

2.3 自定義小組件

用戶可根據風格自行設計小組件。

注意：在部分提供了觸摸屏的設備上，大量使用"儀表盤"組件且綁定了數據源會導致界面卡頓。

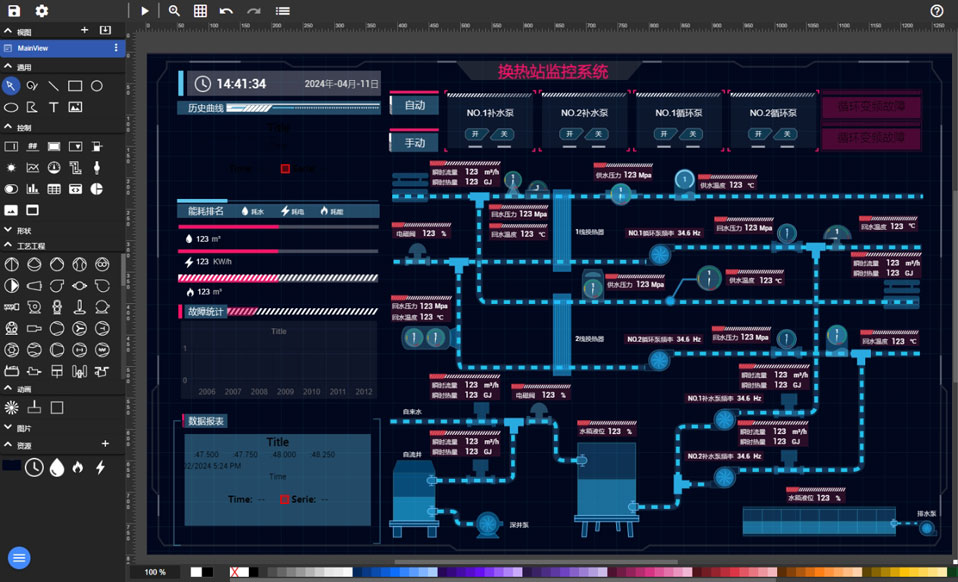

2.4 界面效果

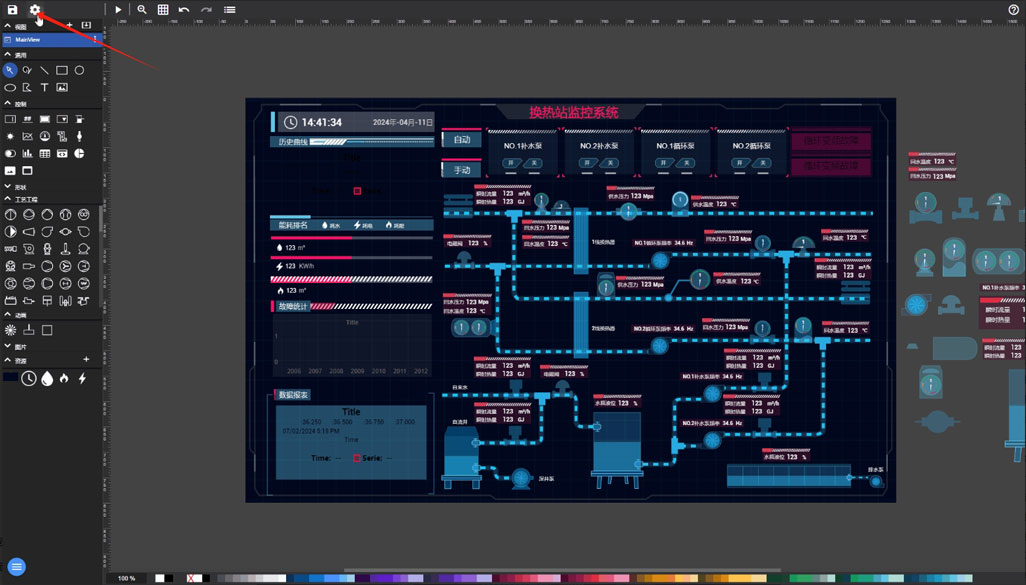

當把所有組件都擺放并調整好之后，我們就得到了一個界面，此時，界面是“死”的，因?yàn)槲覀冞€沒有綁定任何數據源，也沒有設置任何交互。

2.5 創建"分離式"數據源

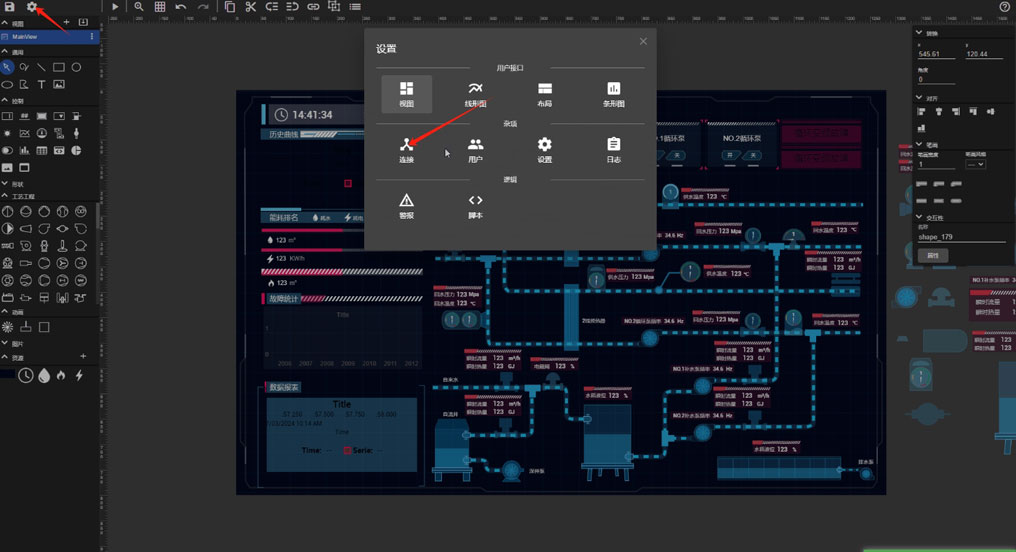

點擊左上角設置按鈕，并在彈出的頁面中，添加數據源。

2.6 綁定按鍵數據源

點擊設置，點擊鏈接，選擇一個數據源；

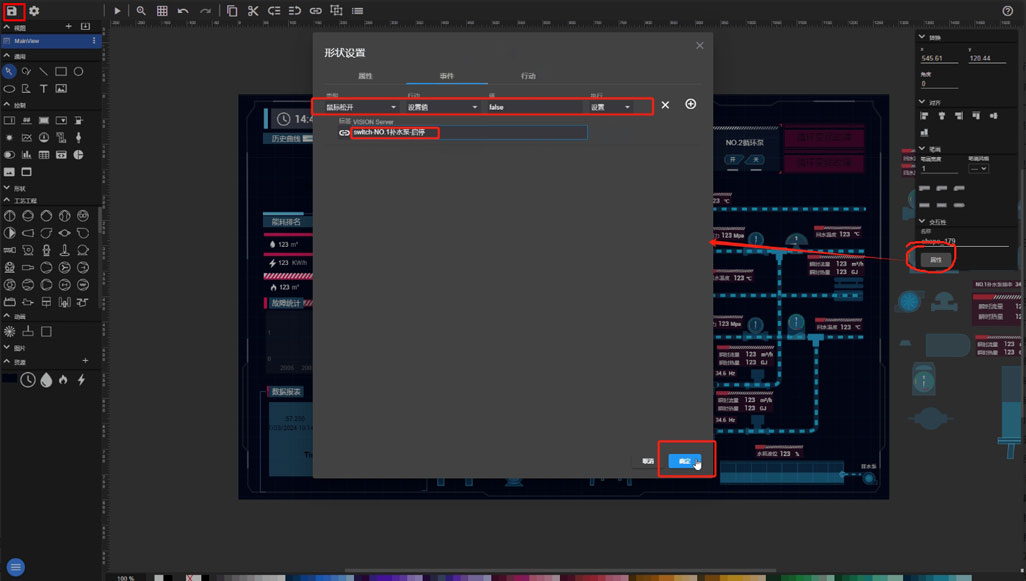

在畫布中點擊要綁定數據源的按鈕，點擊右側屬性按鈕，在彈出的設置頁面-事件中，選擇動作、值、是哪個數據源，點擊確定按鈕；

點擊左上角保存按鈕，保存項目。

2.7 設置按鈕選中狀態

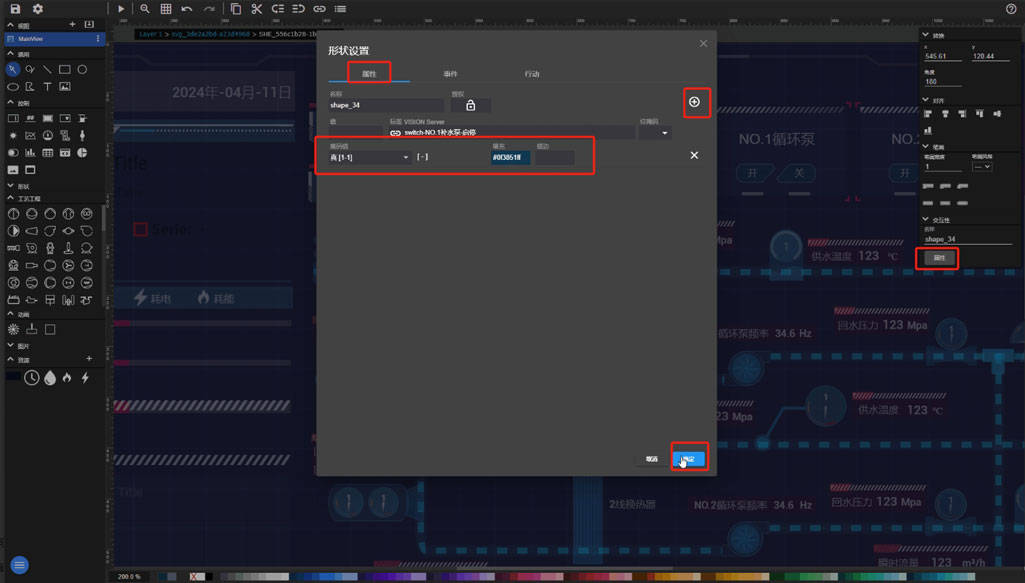

點擊選中按鈕，再點擊右側屬性按鈕，即可進入編輯頁面。在編輯頁面中，點擊屬性，點擊右側添加一條屬性，填寫顏色、透明度等，完成按鈕的選中狀態下的顯示設置。

2.8 使用腳本呈現數據源狀態

本例中，當NO.1補水泵和NO.2補水泵中任一啟動時，水箱即出水，兩者為 或 關系 。

新建變量 <水箱出水> = NO.1補水泵 | NO.2補水泵

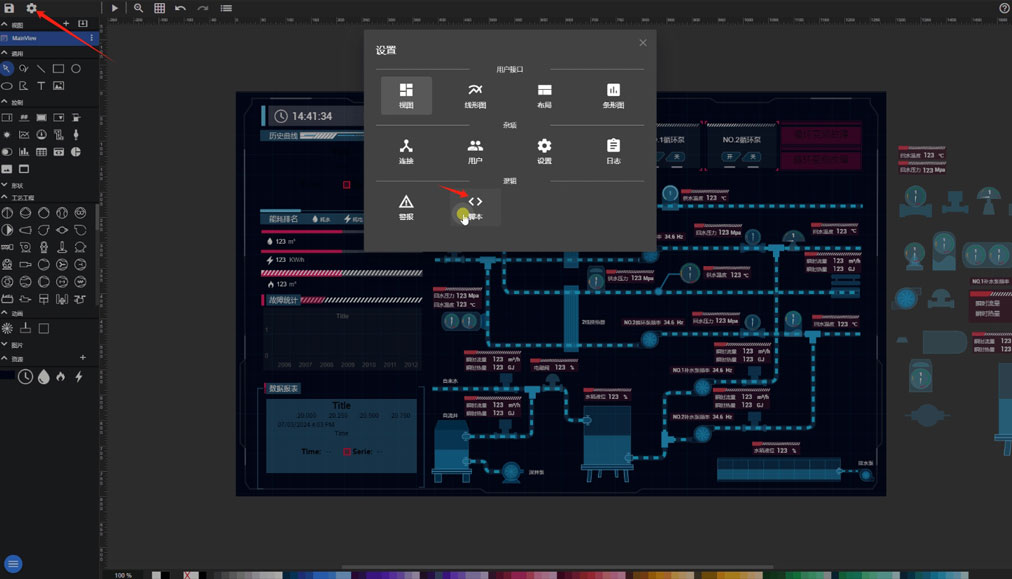

首先點擊設置，進入腳本頁面，設置好腳本；

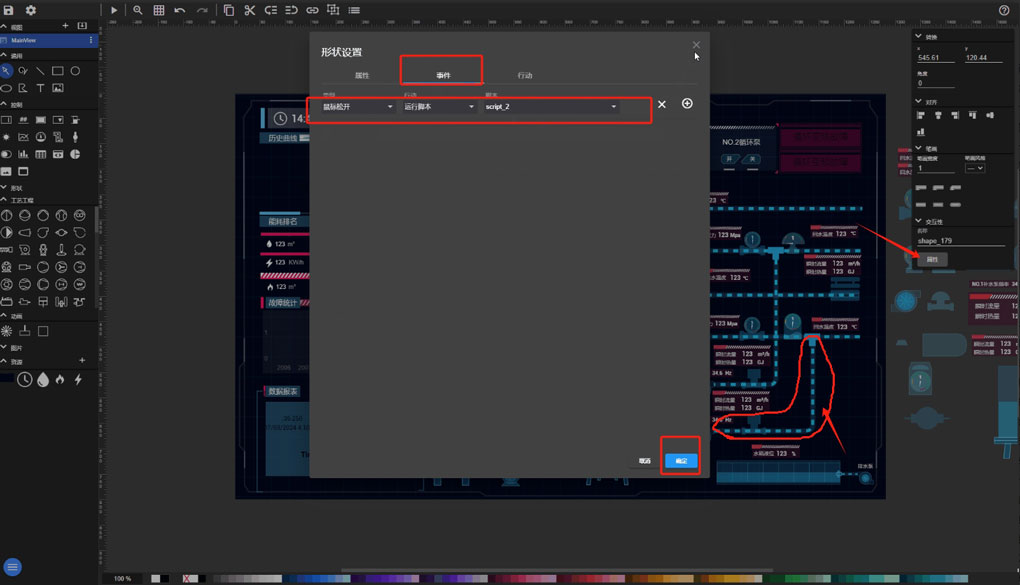

再進入視圖，點擊某個需要控制的組建-屬性-事件，選擇對應的事件與腳本，并保存。

PS：

通過腳本模擬水位自動化

本單元主要用于模擬一些 閾值 場景。

1.項目中每隔1s運行一次腳本，判斷各種閾值狀態

1.1. 單個補水泵單元時間消耗 1% 水箱液位。

1.2. 水箱液位 80 ~100 時，電磁閥 開度 0。

1.3.水箱液位 60 ~80 時，開啟電磁閥 50 %，自來水接入。

1.4.水箱液位0 ~60 時，自流井接入,開啟電磁閥 90 %。

1.6.自來水接入時，水位單元時間 增加 1%

1.7.自流井接入時，水位單元時間 增加 3%

let water_level = $getTag('t_9b483f41-020e455c' /* VISION Server - level-水箱液位-percentage */);
let valeve1 = $getTag('t_c79eadb7-3ac2452b' /* VISION Server - switch-NO.1補水泵-啟停 */);
let valeve2 =$getTag('t_9bae97b5-3f7a4642' /* VISION Server - switch-NO.2補水泵-啟停 */);

if(valeve1 == true)
{
	water_level = water_level-1;
}


if(valeve2 == true)
{
	water_level = water_level-1;
}
if(water_level > 80 && water_level <=100)
{
	$setTag('t_bd223262-36d4405b' /* VISION Server - valve-水箱電磁閥-開合度 */,0 );
	$setTag('t_a6b5ea4d-56ba49ba' /* VISION Server - switch-深井泵-啟停 */, false);
}
else if(water_level > 60 && water_level <=80)
{
	$setTag('t_bd223262-36d4405b' /* VISION Server - valve-水箱電磁閥-開合度 */,50 );
    water_level = water_level+1;
}
else if(water_level > 0 && water_level <=60)
{

    $setTag('t_a6b5ea4d-56ba49ba' /* VISION Server - switch-深井泵-啟停 */, true);


}

if($getTag('t_a6b5ea4d-56ba49ba' /* VISION Server - switch-深井泵-啟停 */)==true)
{
  	 $setTag('t_bd223262-36d4405b' /* VISION Server - valve-水箱電磁閥-開合度 */,90 );
     water_level = water_level+3;
}
$setTag('t_9b483f41-020e455c' /* VISION Server - level-水箱液位-percentage */, water_level);
