需求概述

本章節主要實現一個需求：EG8200Mini采集Modbus RTU數據，通過MQTT協議連接華為云物聯網平臺。

Modbus RTU采集此處不做過多贅述，可參考其他案例介紹。下文默認已經采集到Modbus RTU數據。

MQTT通信相關參數及Json數據格式要求，參考華為云設備屬性上報_設備接入 IoTDA：

需求分析

網關配置：

第一步：采集Modbus RTU數據

第二步：拼裝Json

第三步：MQTT上報

平臺配置：

第一步：添加產品

第二步：添加物模型

第三步：添加設備

第四步：數據展示

需求實現

1.網關配置

第一步：采集Modbus RTU數據

此處為采集Modbus RTU數據，不在過多贅述。采集Modbus RTU的流程如下：

源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/pd8m0mdxsb4t3xkl

第二步：拼裝Json

參考需求概述的MQTT數據格式以及平臺配置第二步的物模型設置，將網關采集到的Modbus數據Json格式化：

第三步：MQTT上報

使用MQTT發布節點，參考平臺配置第四步的內容填寫MQTT連接參數：

設備屬性上報Topic：$oc/devices/{device_id}/sys/properties/report。

此處為語雀視頻卡片，點擊鏈接查看：MQTT上報

2.平臺配置

第一步：添加產品

進入華為云物聯網平臺

設備接入IoTDA->產品->創建產品：

產品名稱：自定義

協議類型：MQTT

數據格式：JSON

設備類型選擇：自定義類型

設備類型：自定義

其他默認：

此處為語雀視頻卡片，點擊鏈接查看：添加產品

第二步：添加物模型

產品->EG網關對接演示->詳情->自定義模型->添加服務->新增屬性：

此處為語雀視頻卡片，點擊鏈接查看：添加物模型

第三步：添加設備

設備->所有設備->注冊設備：

所屬產品：選擇第一步創建的產品

設備標識碼：自定義填入

設備ID:自定義

設備名稱：自定義

備注描述：自定義

此處為語雀視頻卡片，點擊鏈接查看：添加設備

第四步：激活設備

設備->所有設備->詳情：

MQTT連接參數：

將MQTT連接參數配置到MQTT發布節點，詳見網關配置第三步：

此時可以看到設備已經在線：

第五步：數據展示

設備->所有設備->詳情->物模型數據：

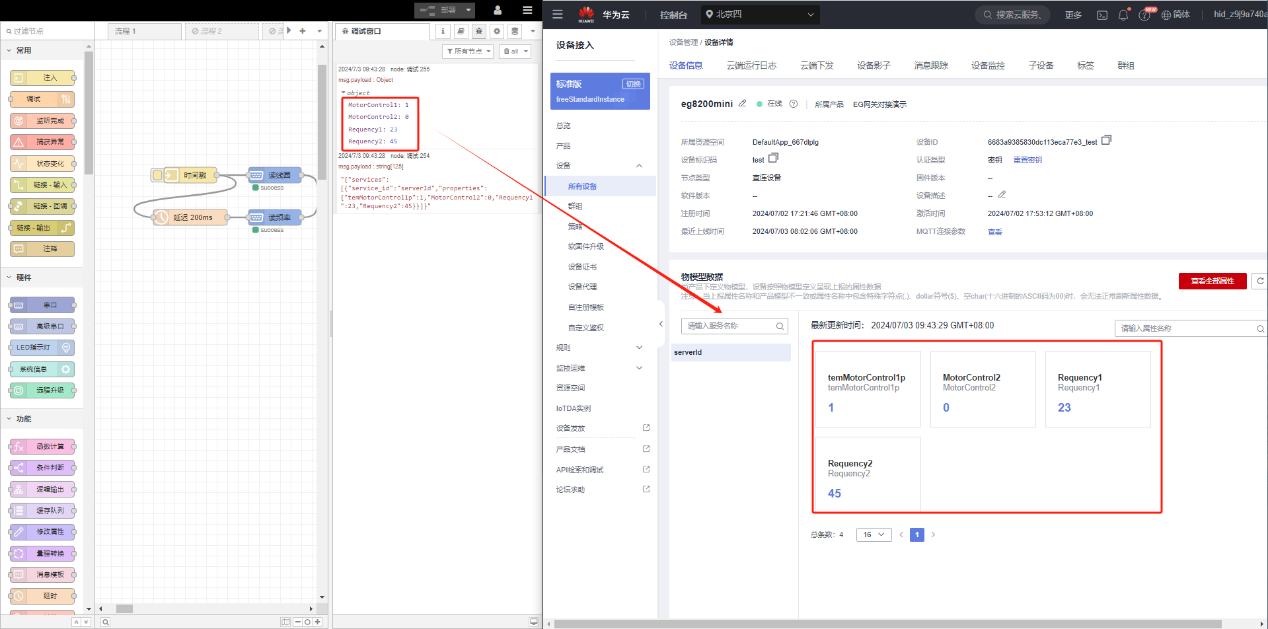

網關觸發數據發送，可以看到華為云物聯網平臺物模型數據更新：

源碼

網關的流程支持以Json格式導入導出，方便與其他人分享做好的流程。本章節的流程Json文件如下，復制后在菜單欄右上角選擇導入粘貼即可，導出同理。https://iotrouter.yuque.com/zn3vdn/eg8000/pd8m0mdxsb4t3xkl

注意

MQTT配置節點導出時，不會攜帶用戶名和密碼。因此導入時需要重新錄入用戶名和密碼 。
