需求概述

本章節主要實現一個需求：EG8200采集西門子S7-200 Smart的數據，拼裝成Json格式，通過HTTP上報應用平臺。

PLC數據采集此處不做過多贅述，可參考其他案例介紹。

準備工作

要實現此功能，需提前準備好以下材料。

1. PLC的IP/端口/點位表

2. HTTP通信相關參數

##數據推送

url:192.168.0.34:1880/api/device/reportData

method:POST

JSON格式:

{

"devid":"123456",

"data":{

"Temperature1": 20.5,

"Temperature2": 19.96,

"Temperature3": 19.77,

"Temperature4": 21,

"Temperature5": 33.8,

"Temperature6": 26.98,

}

}

需求分析

在制作流程時，基礎的邏輯是根據數據走向來制作流程。其中主要工作分為三步：

第一步：通過S7協議采集PLC數據

第二步：將數據按照J(rèn)SON格式進行格式化

第三步：配置HTTP請求

需求實現

1. 采集PLC數據

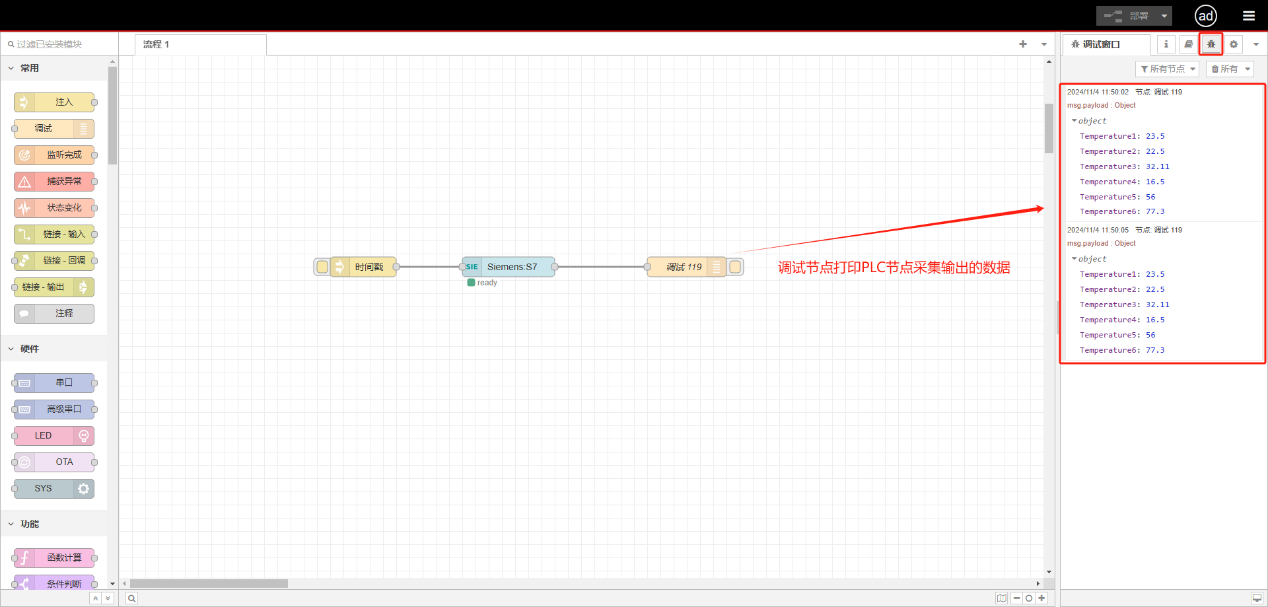

從節點庫拖入一個西門子S7節點，以及一個調試節點，調試節點用于打印讀到的PLC數據，方便定位問題：

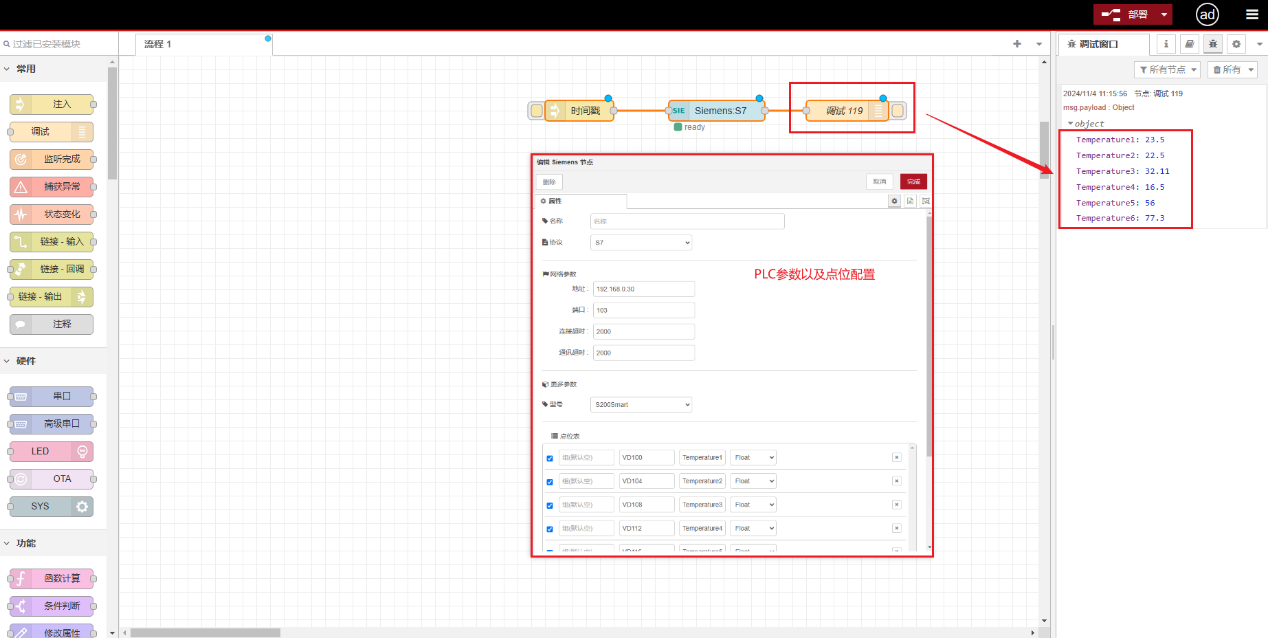

雙擊西門子S7節點，根據需求概述的內容填寫對應的設置參數，如下圖所示：

IP:PLC的IP

端口:102(S7協議通信默認端口102)

連接超時:1000ms(默認2000ms,可自定義)

通訊超時:2000ms(默認2000ms,可自定義)

數據點配置(根據幫助文檔可以找到對應關系)

VD100

VD104

VD108

VD112

VD116

VD120

有的時候PLC數據點比較多，手動依次錄入比較繁瑣。節點支持?jǐn)?shù)據點批量導入導出：

此處為語雀視頻卡片，點擊鏈接查看：plc導入.mp4

2. 數據格式化

在調試窗口可以看到讀到的PLC數據如下：

HTTP通信要求payload內容符合Json格式，因此需將PLC節點輸出的Json格式轉換成HTTP通信需要的Json格式：

如上所示，我們已成功利用函數計算節點將PLC讀取的數據格式轉換為HTTP上報所需的Json格式。這只是函數計算節點強大功能的一小部分展示，由于支持JavaScript編程，幾乎任何你能想象的功能都能在此實現。

3. 通過HTTP上報

拖入一個HTTP節點，根據提示進行配置地址和請求方式，即可實現數據上報：

此處為語雀視頻卡片，點擊鏈接查看：HTTP上報.mp4

服務端返回成功，至此，數據上報已經完成，很簡單幾步即可實現：采集PLC數據HTTP上報。

源碼

所有的流程支持以json格式導入導出，方便與其他人分享做好的流程。本章節的流程json文件如下，復制后在菜單欄右上角選擇導入粘貼即可，導出同理。
