本文主要實現的功能是:使用EG系列網關采集Modbus TCP從站設備的數據以及對Modbus TCP從站設備實現寫數據操作。本文選擇EG8200Mini作為演示載體,但文檔所述方法適用于EG系列所有網關。節點使用詳情查看:Modbus 主站請求/主站解析
Modbus是一種工業現場總線協議,通常運行于RS485總線,采用半雙工即一問一答的通信機制。Modbus分為Modbus RTU/Modbus TCP/Modbus ASCII三種通信模式,網關目前支持Modbus RTU/Modbus TCP兩種通信模式。
Modbus主站請求節點:根據設置的參數(地址碼/功能碼/寄存器起始地址/寄存器數量等)生成Modbus指令。
Modbus主站解析節點:根據匹配的Modbus主站請求節點,解析響應數據。

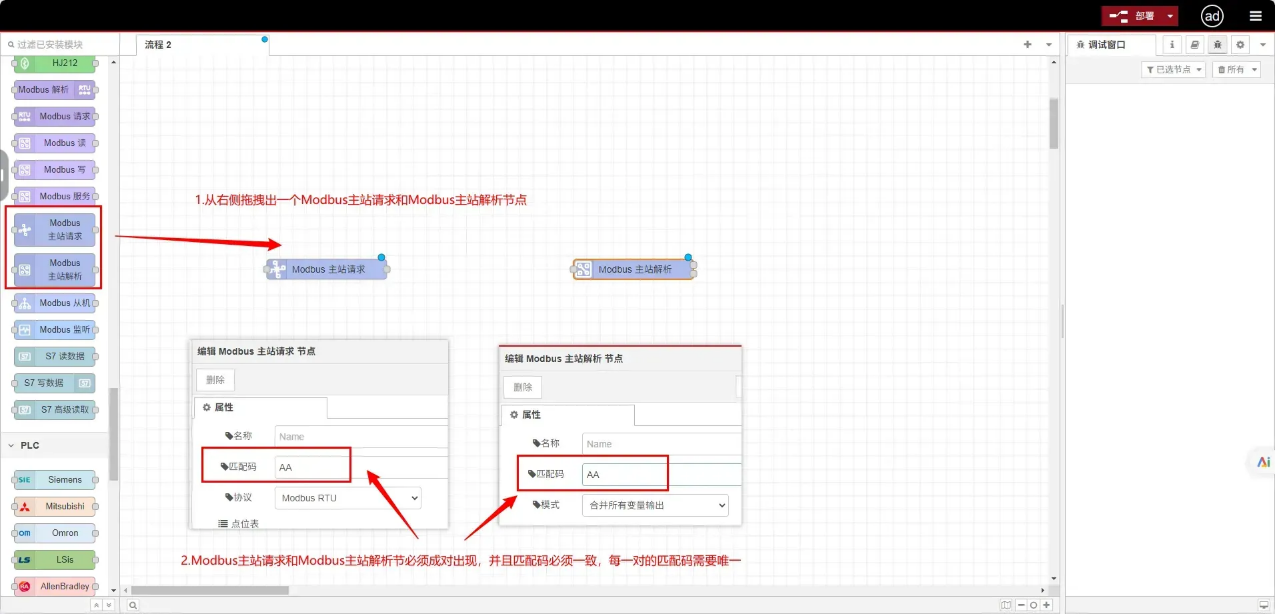

Modbus主站解析節點使用時需指定匹配的Modbus主站請求節點(Modbus主站請求和Modbus主站解析節點匹配碼一致即可),匹配完成就會按照Modbus主站請求節點的設置來解析數據,因此Modbus主站請求和Modbus主站解析節點必須成對出現且匹配碼必須唯一。
節點只對協議報文處理,并未指定相應的物理通道,因此一般配合串口或者TCP節點一起使用。從而可以靈活實現Modbus RTU / Modbus TCP / Modbus RTU over TCP / Modbus TCP over RTU。
以下介紹主要針對Modbus主站請求節點,Modbus主站解析節點無任何設置項。Modbus基礎概念此處不在介紹,如果不熟悉,請參考以下資料:Modbus協議【完整版】.pdf
1.網絡環境搭建
Modbus從機參數(由Modbus從站設備廠家提供):
192.168.0.30:502 | |||
站地址:1 | |||
名稱 | 功能碼 | 寄存器地址 | 數據類型 |
第一路繼電器 | 0X01 | 00001(0x00) | Bool |
第二路繼電器 | 0X01 | 00002(0x01) | Bool |
第一路開關量檢測 | 0X02 | 10001(0x00) | Bool |
第二路開關量檢測 | 0X02 | 10002(0x01) | Bool |
第一路電流值 | 0X03 | 40001(0x00) | Float |
第二路電流值 | 0X03 | 40003(0x02) | Float |

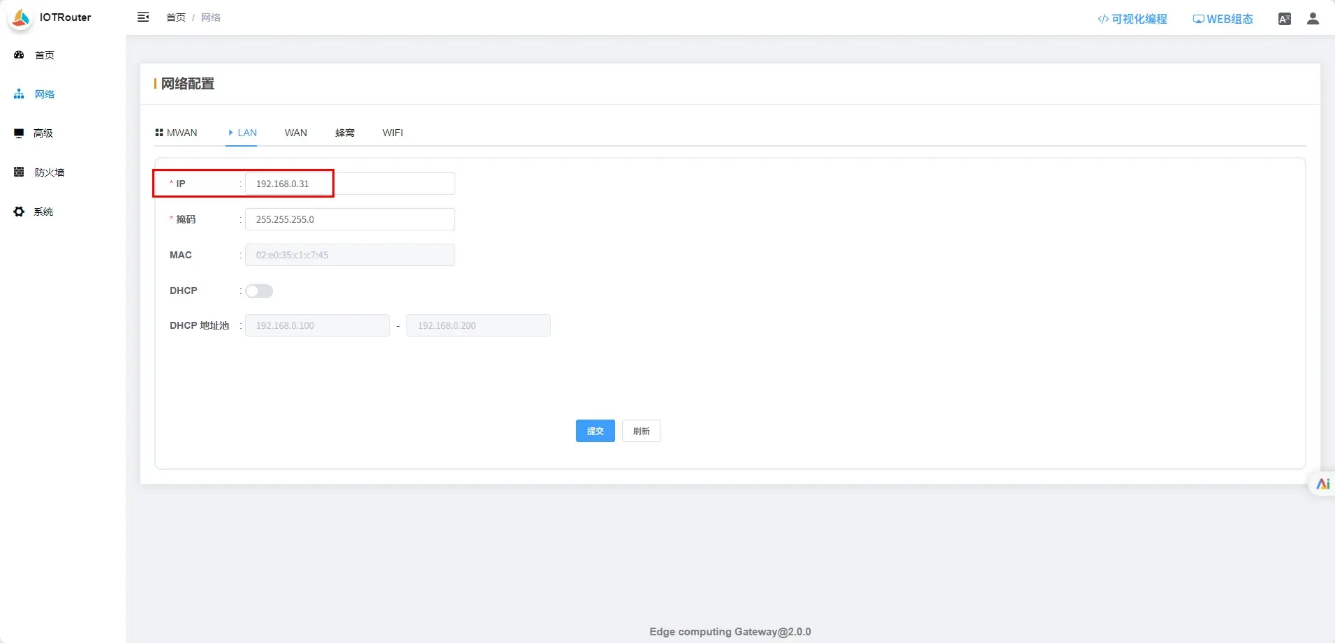

如上所示,Modbus從站IP為192.168.0.30,EG8200Mini網關也需要更改LAN口IP為192.168.0.XX(XX可為1-255的任意值,注意IP不能沖突)。
2驗證環境

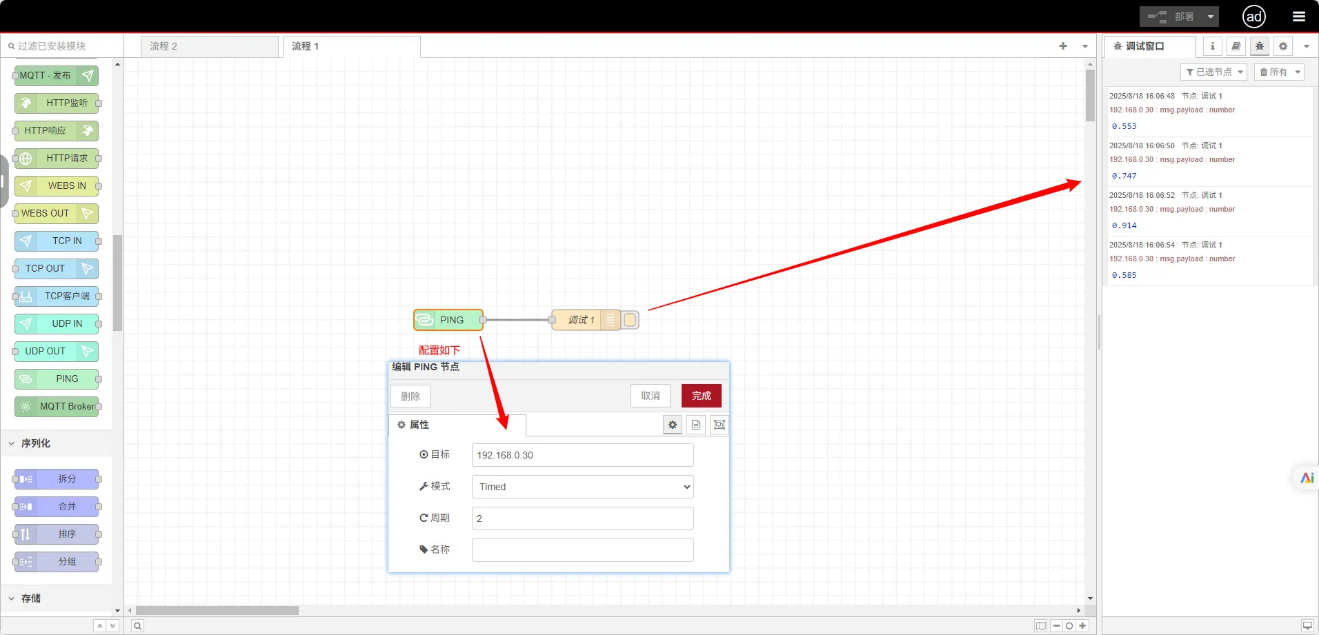

驗證局域網內從站和網關是否能PING通。使用PING節點填入從機IP,如果返回數字表示網絡環境搭建成功。
第一步:添加相關節點
添加Modbus主站節點和Modbus解析節點。

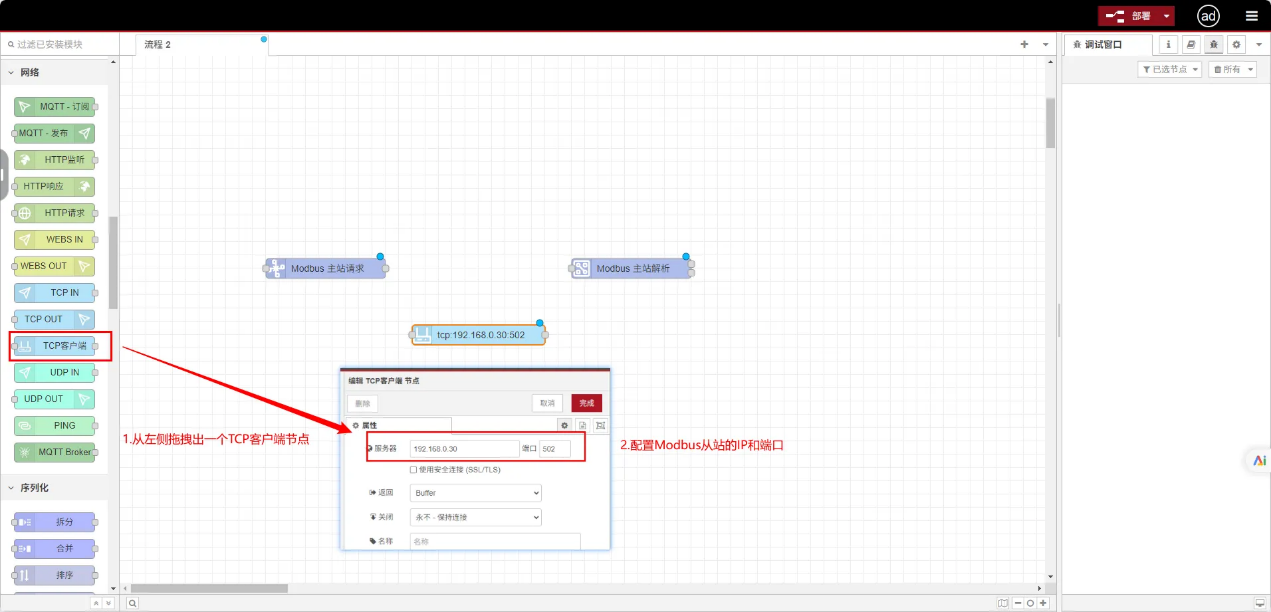

添加TCP節點并配置連接。

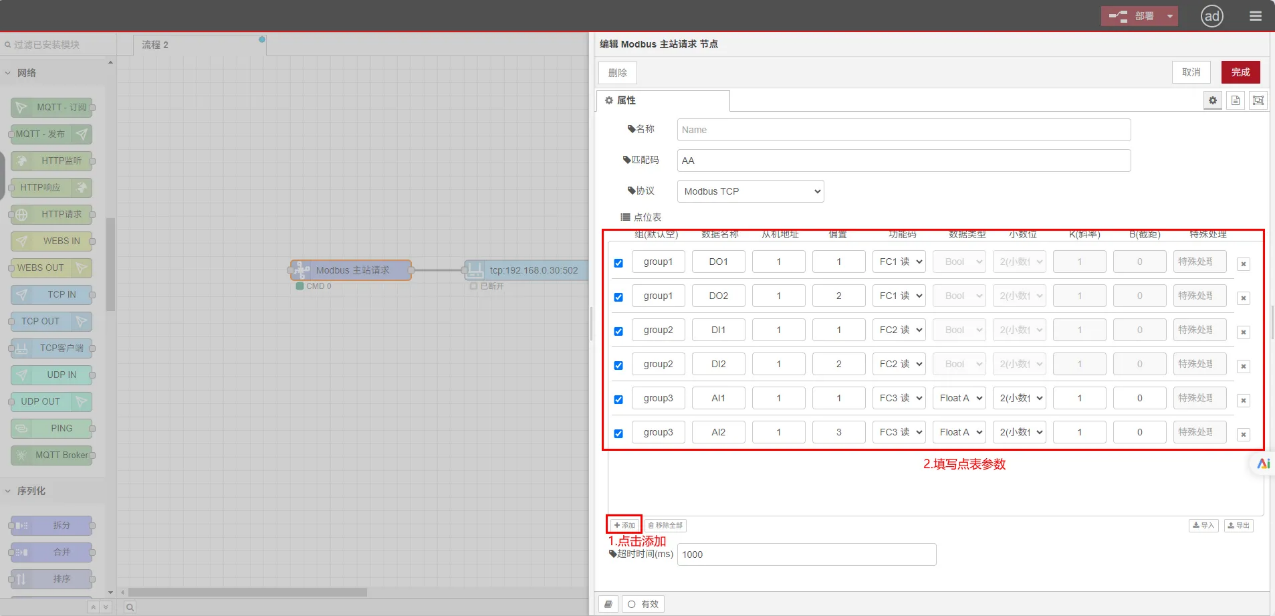

第二步:配置Modbus點位
第三步:測試
添加一個注入節點觸發流程工作一次。

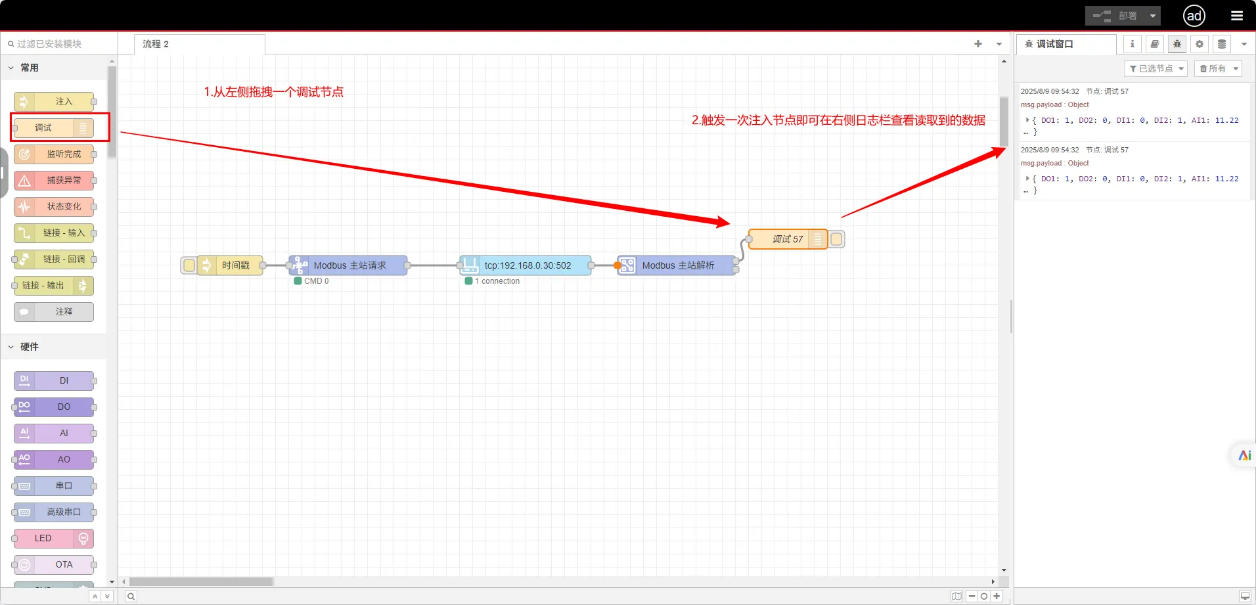

添加一個調試節點,即可實時查看采集數據。

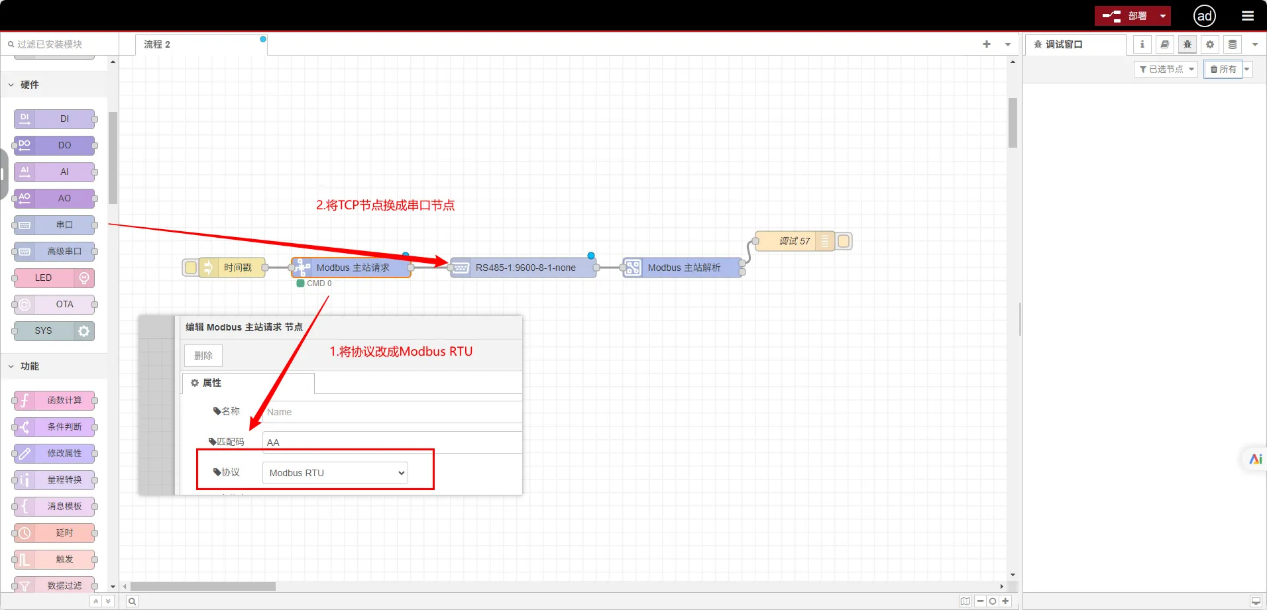

本文示例以Modbus TCP協議為例,如果使用Modbus RTU協議僅需將TCP節點替換為串口節點即可。
Modbus 寫數據
本文主要實現的功能是:使用EG系列網關對Modbus TCP從站設備實現寫數據操作。本文選擇EG8200Mini作為演示載體,但文檔所述方法適用于EG系列所有網關。
1.網絡環境搭建
Modbus從機參數(由Modbus從站設備廠家提供):
192.168.0.30:502 | |||
站地址:1 | |||
名稱 | 功能碼 | 寄存器地址 | 數據類型 |
第一路繼電器 | 0X01 | 00001(0x00) | Bool |
第二路繼電器 | 0X01 | 00002(0x01) | Bool |
第一路電流值設定值 | 0X03 | 40001(0x00) | Float |
第二路電流值設定值 | 0X03 | 40003(0x02) | Float |
如上所示,Modbus從站IP為192.168.0.30,EG8200Mini網關也需要更改LAN口IP為192.168.0.XX(XX可為1-255的任意值,注意IP不能沖突)。
2.驗證環境
驗證局域網內從站和網關是否能PING通。使用PING節點填入從機IP,如果返回數字表示網絡環境搭建成功。

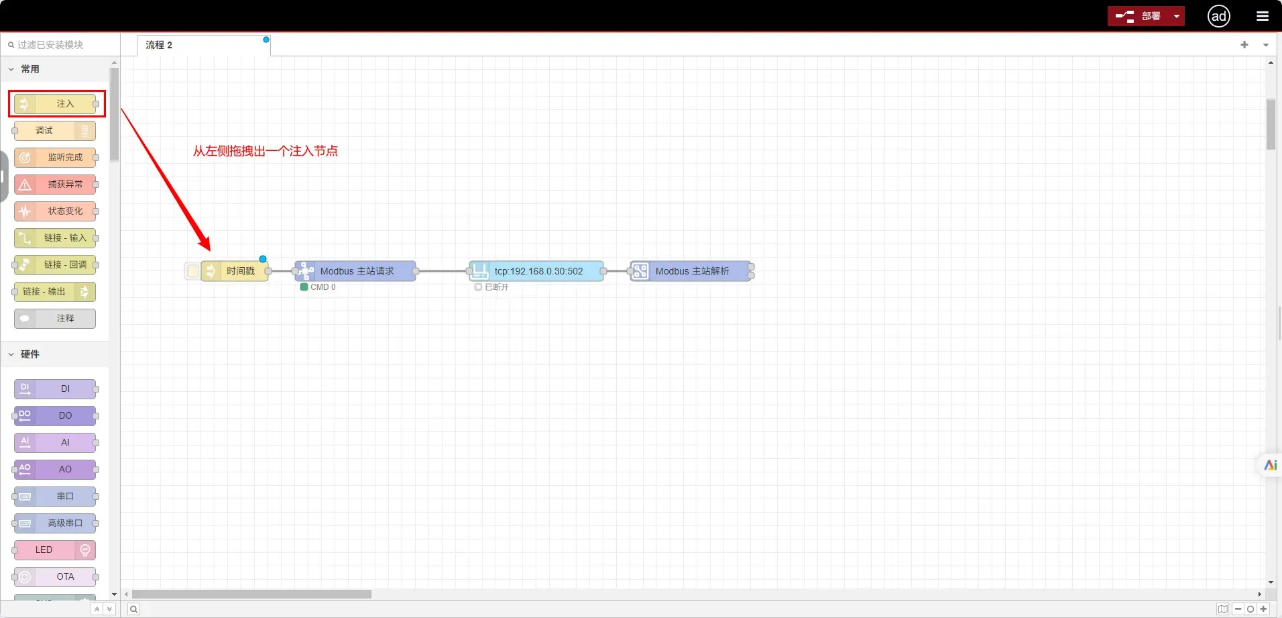

第一步:添加相關節點
添加Modbus主站節點和Modbus解析節點。
添加TCP節點并配置連接。

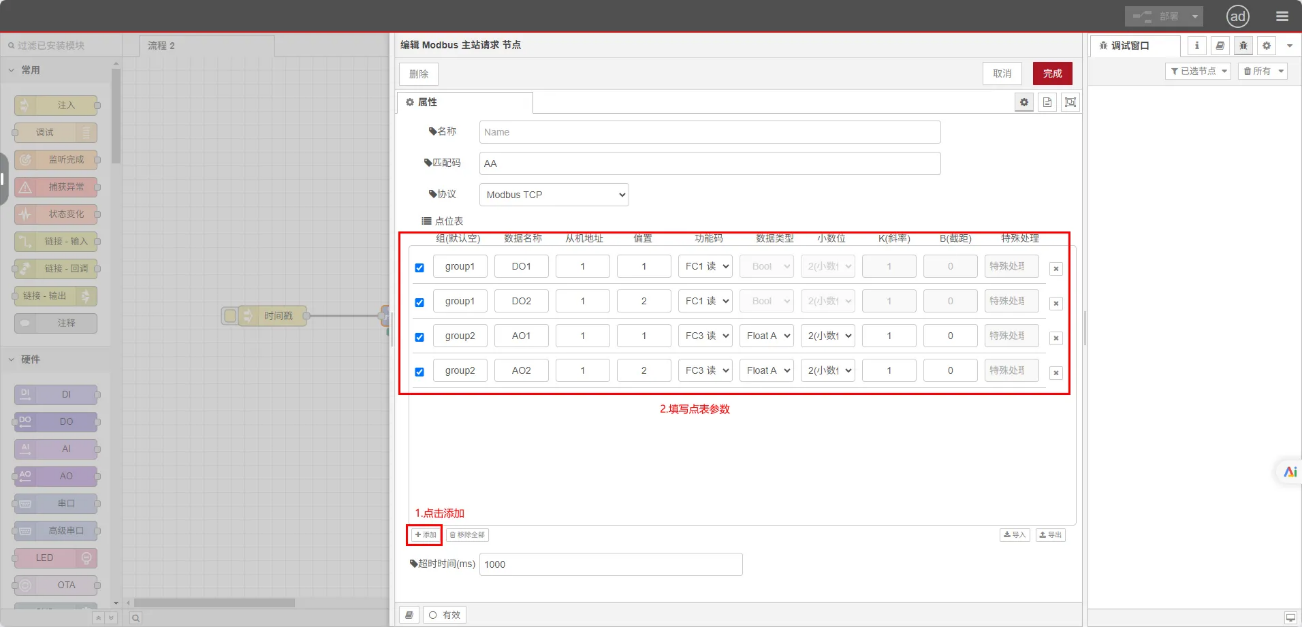

第二步:配置Modbus點位
第三步:測試
寫單個。

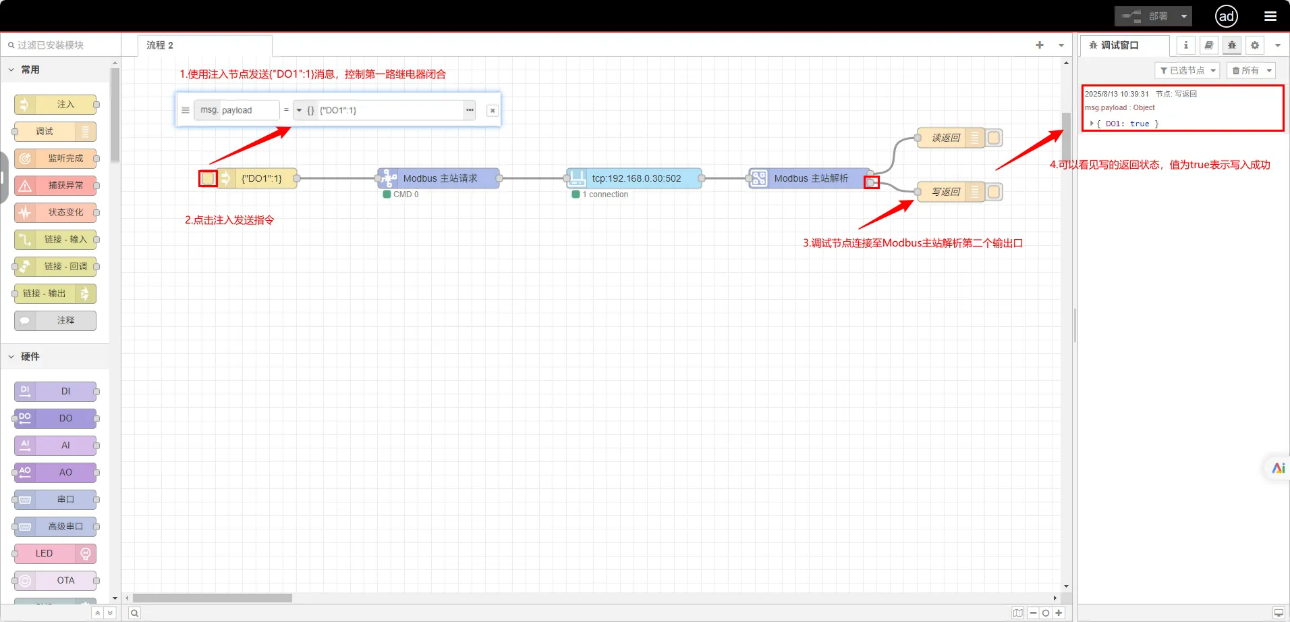

這里以寫“第一路繼電器”為例:
寫多個。

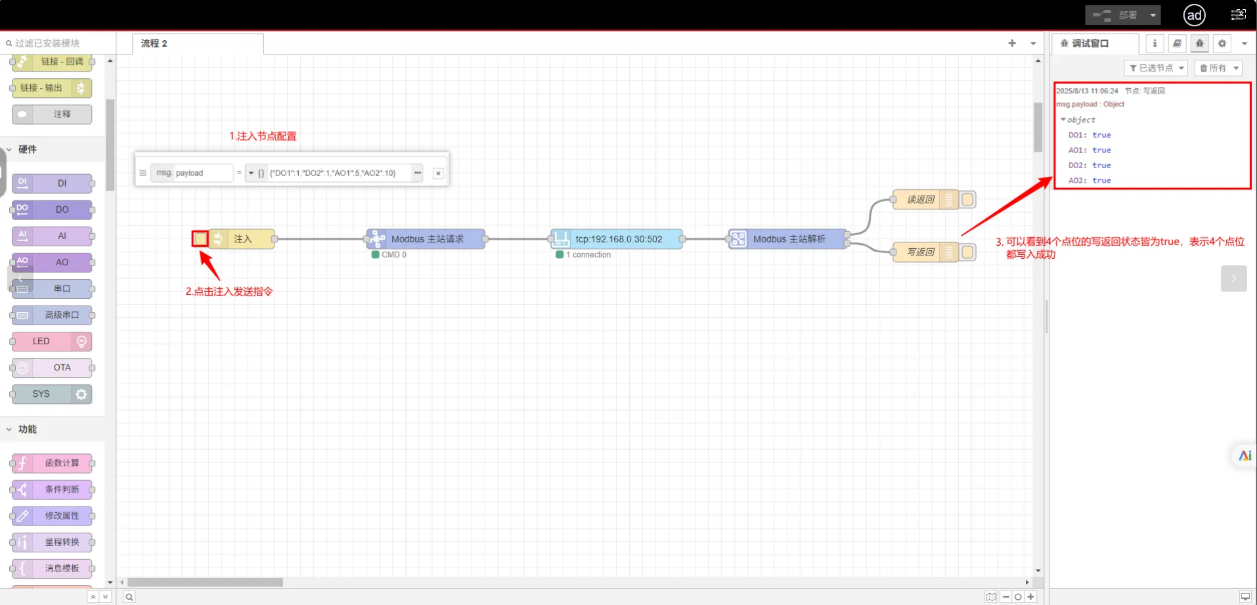

這里以同時寫入兩個線圈和兩個保持寄存器點位為例。通過注入節點發送一條包含四個點位的消息,如 {"DO1":true,"AO1":true,"DO2":true,"AO2":true},實現四個點位的批量寫入。
擴展延伸本文示例以Modbus TCP協議為例,如果使用Modbus RTU協議僅需將TCP節點替換為串口節點即可。
