本文主要實現的功能是：使用EG系列網關實現對PLC點位的讀寫操作。網關已經屏蔽了不同PLC協議之間的差異化，本案例選擇西門子S7-200 Smart PLC作為演示載體，但文檔所述方法適用于所有PLC協議。
節點使用詳情查看：節點使用說明
(為提升用戶操作便捷性，網關已實現對不同PLC協議差異性的底層封裝，用戶無需關注協議差異。不同的PLC品牌，不同的PLC節點，使用方式已完全統一，均可參考本使用文檔。
新版本PLC節點將輸出端口優化為2個獨立接口，實現讀寫響應的物理隔離：
輸出口1：專用于數據讀取響應
輸出口2：專用于數據寫入響應
本優化屬于增量升級，完全兼容歷史版本，主要目標是進一步降低用戶使用門檻。請注意當前使用手冊可能尚未同步更新相關內容，具體操作請以實際設備功能為準。)
1.網絡環境搭建
PLC參數說明（由PLC設備工程師提供）：

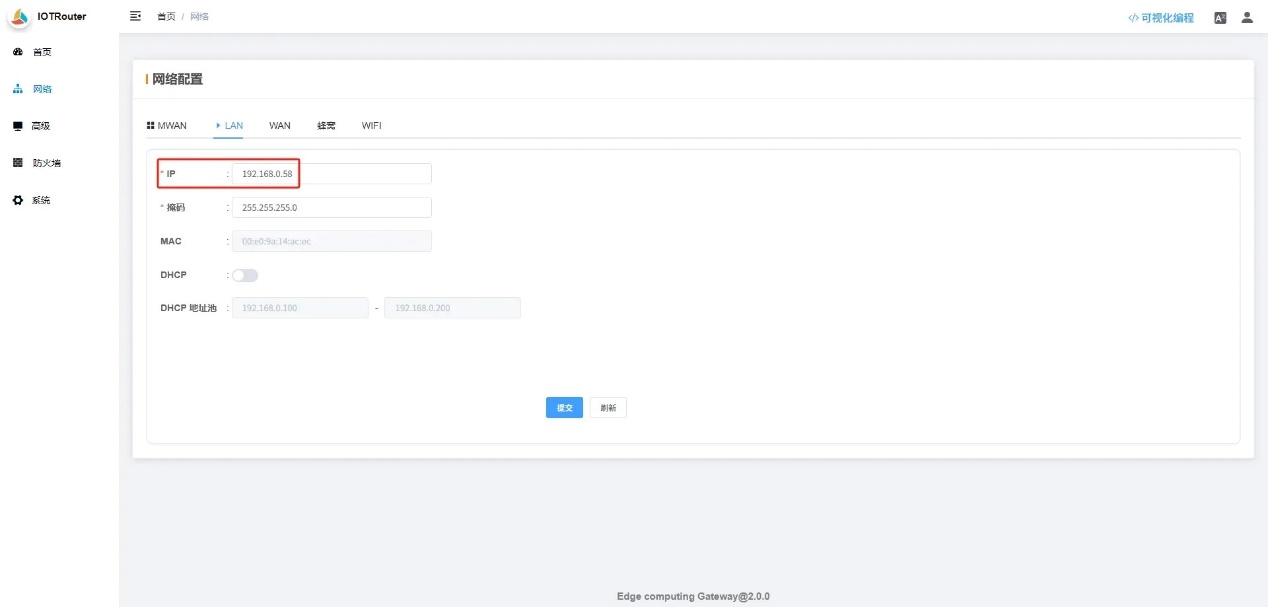

如上所示，PLC的IP為192.168.0.59，EG網關也需要更改LAN口IP為192.168.0.XX（XX可為1-255的任意值，注意IP不能沖突）。

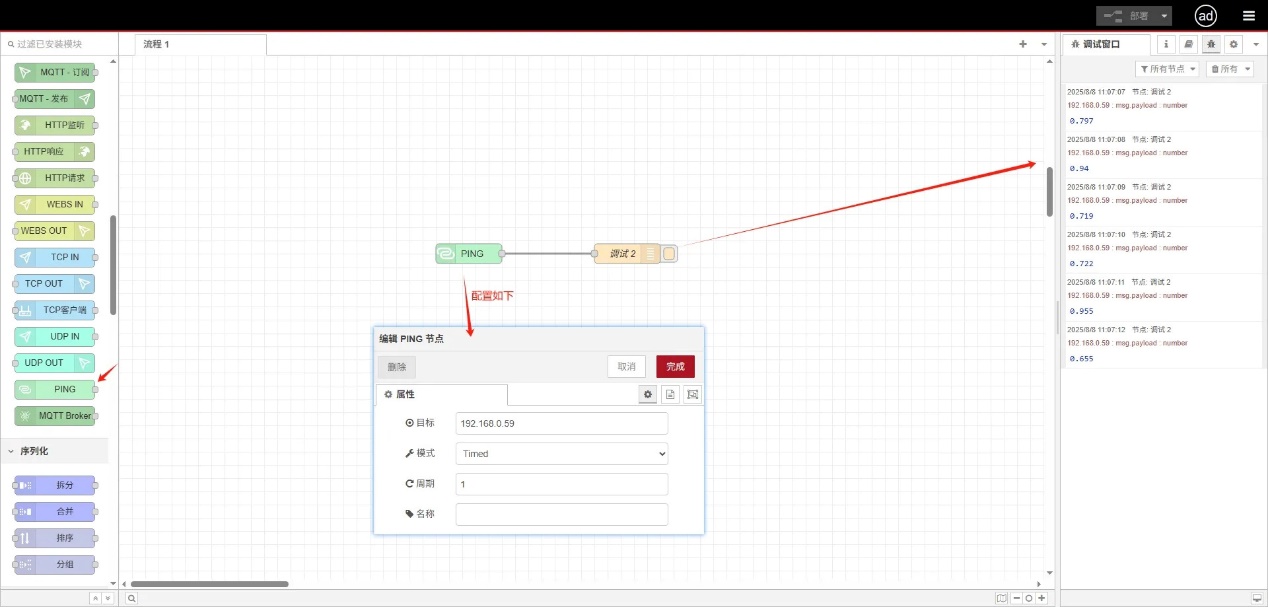

2.驗證環境驗
證局域網內PLC和網關是否能PING通，使用PING節點填入PLC的IP，如果返回數字表示網絡環境搭建成功。

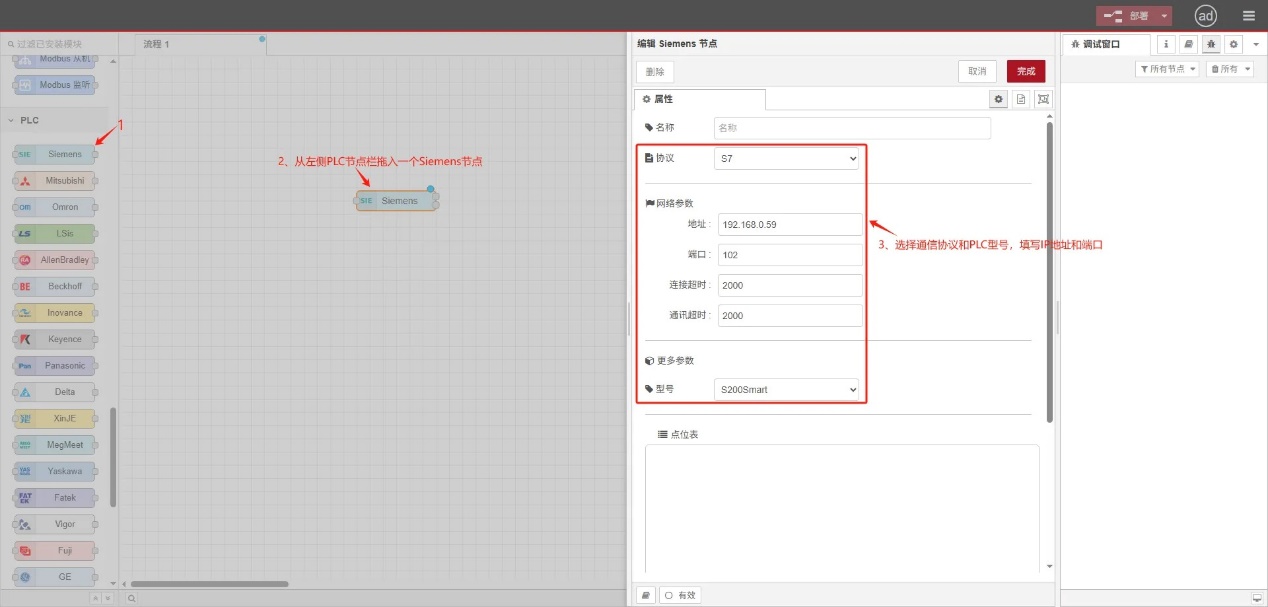

第一步：添加PLC節點
拖入一個Siemens節點（根據實際PLC品牌選擇對應的節點）。

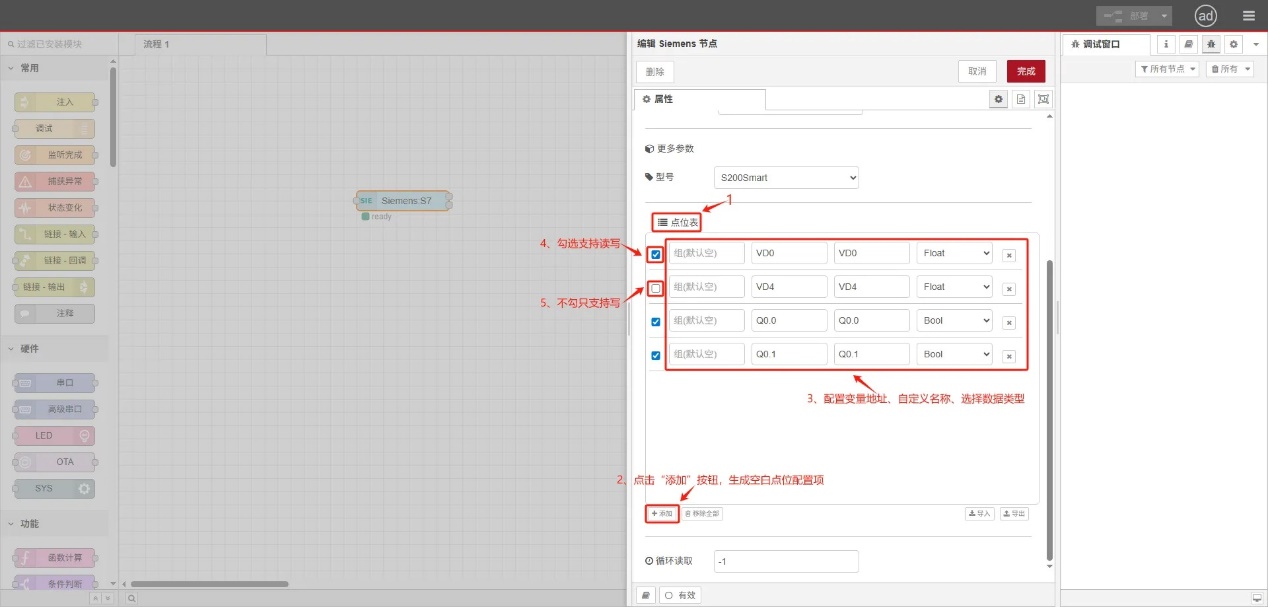

第二步：配置點位
第三步：測試

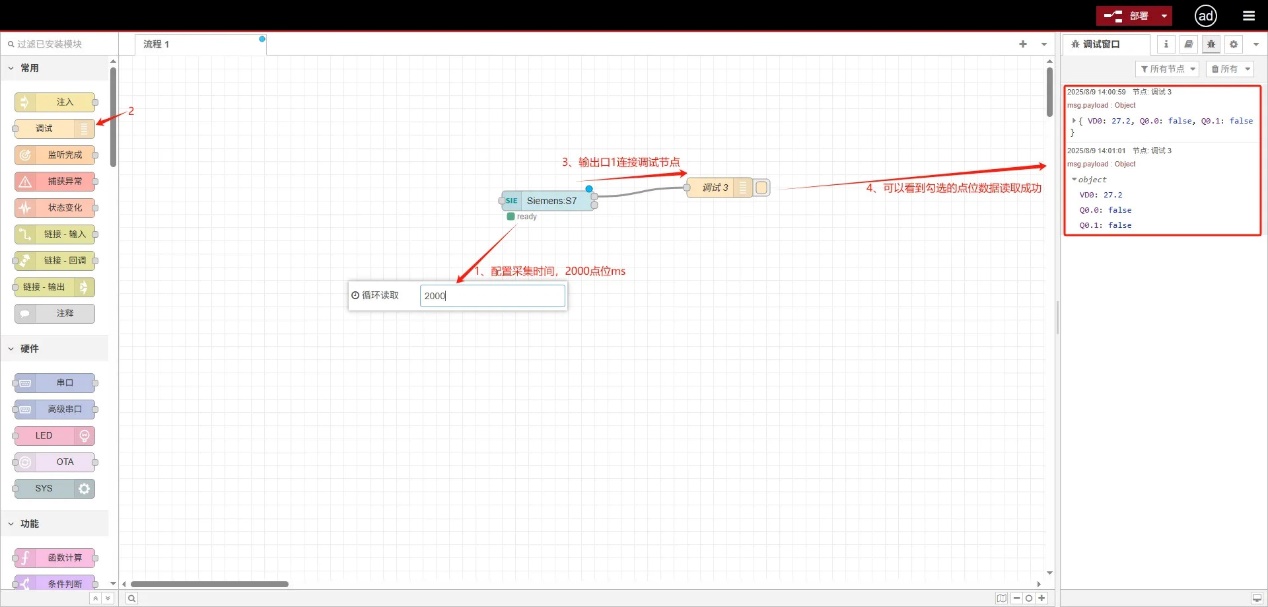

1.數據讀取。

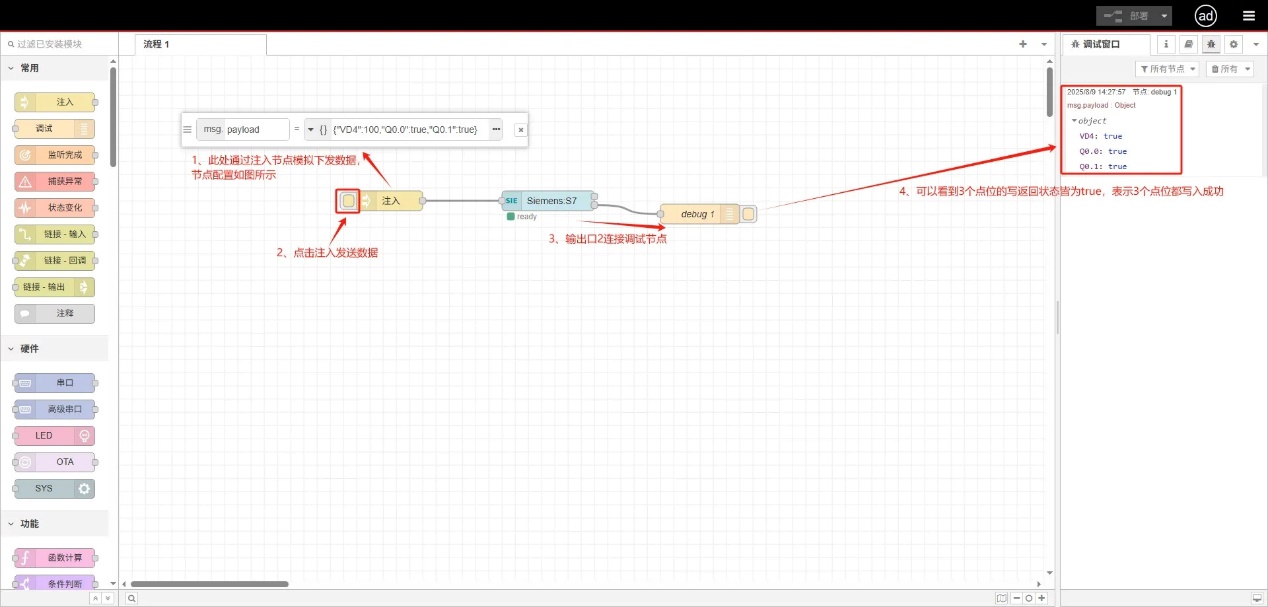

2.數據寫入。
寫單個/多個點位的方法相同，區別僅在于數據格式：單點如 {"VD4":100}，多點如 {"VD4":100, "Q0.0":true, "Q0.1":true}。此處以同時寫入 VD4、Q0.0 和 Q0.1 為例：
