IEC10從站
本文主要實現的功能是：將EG8200Mini-104網關配置為IEC 104從站，供外部主站進行讀寫操作。
節點使用詳情查看： IEC104 服務端 概述IEC104 Server節點用于構建符合 《iec-60870-5-104 規約》的服務端/從站。借助變量表可實現快速構建"遙信"、"遙測"、"遙控"、"遙調"等點位。功能支持支持的點位類型：單點信息單點信息 CP24Time2a雙點信息雙點信息 CP24Time2a步位置信息步位置信息.IEC104 服務端
1.網絡環境搭建
104從站參數說明（EG8200Mini-104）：
站地址 | 1 | ||
IP | 192.168.0.58/2404 | ||
點表 | |||
點位地址 | 類型 | 屬性 | 名稱 |
1 | Bool | 只讀 | 遙信1（Digital input1） |
2 | Bool | 只讀 | 遙信2（Digital input2） |
16385 | Float | 只讀 | 遙測1（Analog input1） |
16386 | Float | 只讀 | 遙測2（Analog input2） |
24577 | Bool | 只寫 | 遙控1（Digital output1） |
24578 | Bool | 只寫 | 遙控2（Digital output2） |
25089 | Float | 只寫 | 遙調1（Analog output1） |
25090 | Float | 只寫 | 遙調2（Analog output2） |

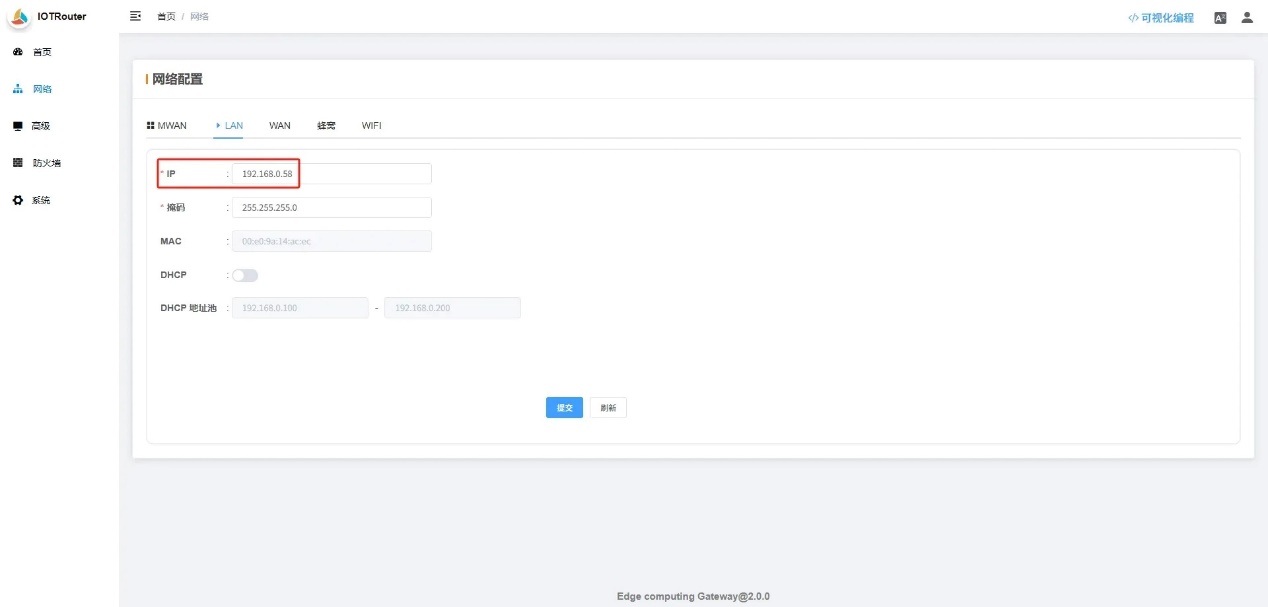

網關IP請根據實際需求設置，確保EG8200Mini-104和IEC104主站位于同一網段。本示例使用LAN口作為通信網口，按上表所示配置如下：

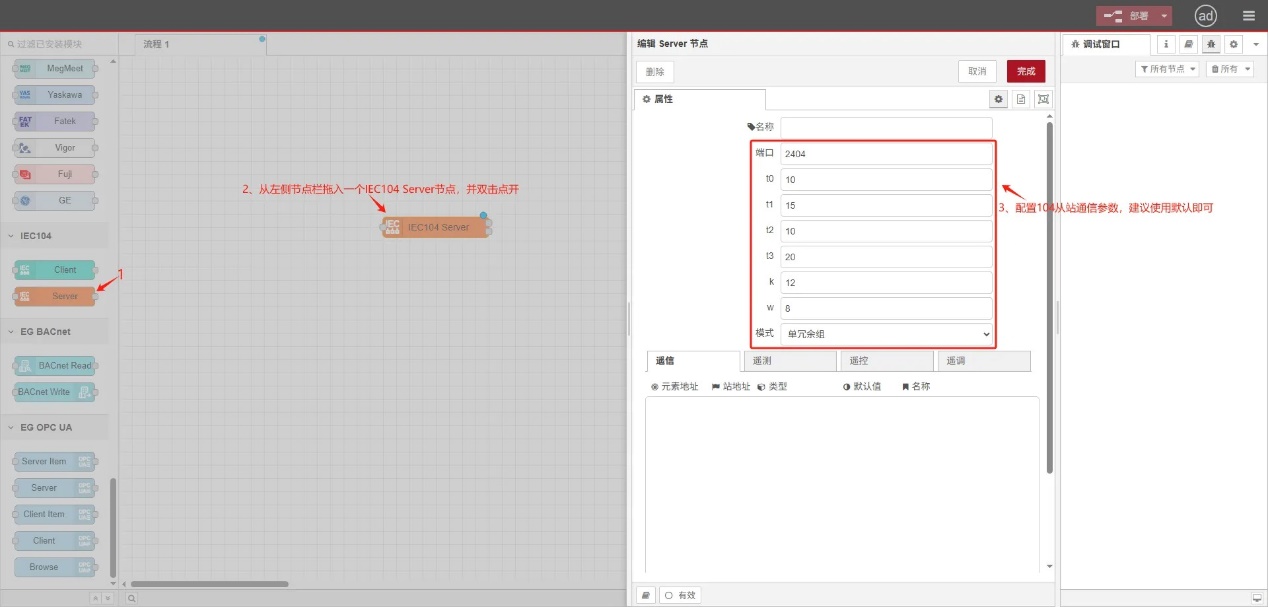

1.第一步：添加IEC104 Server節點

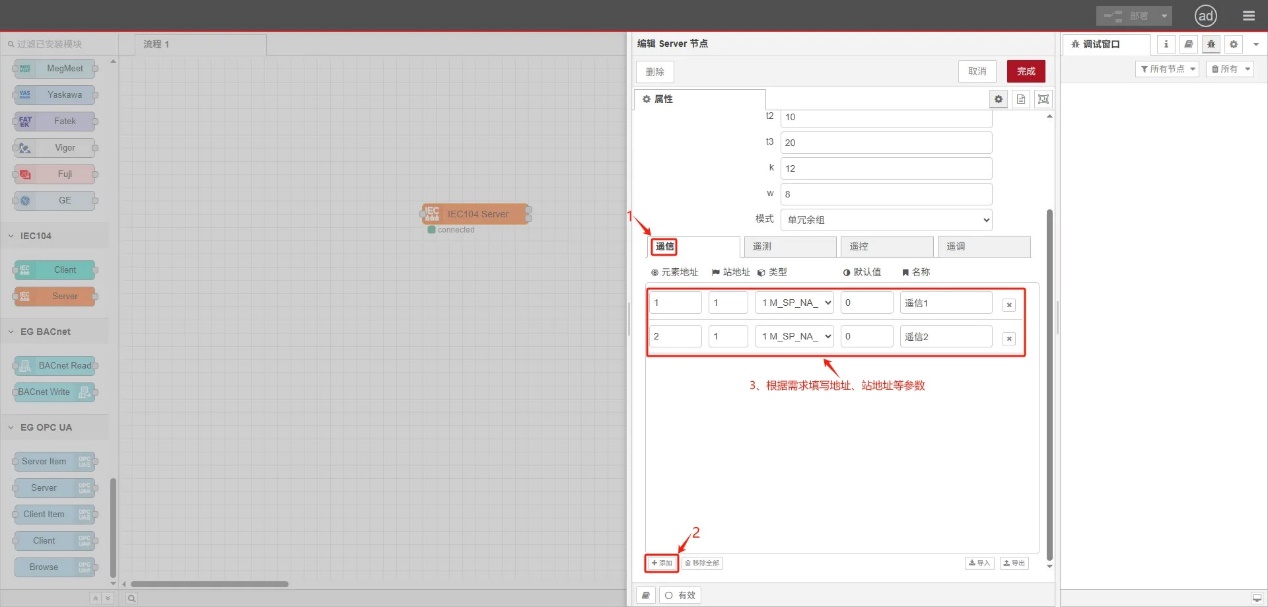

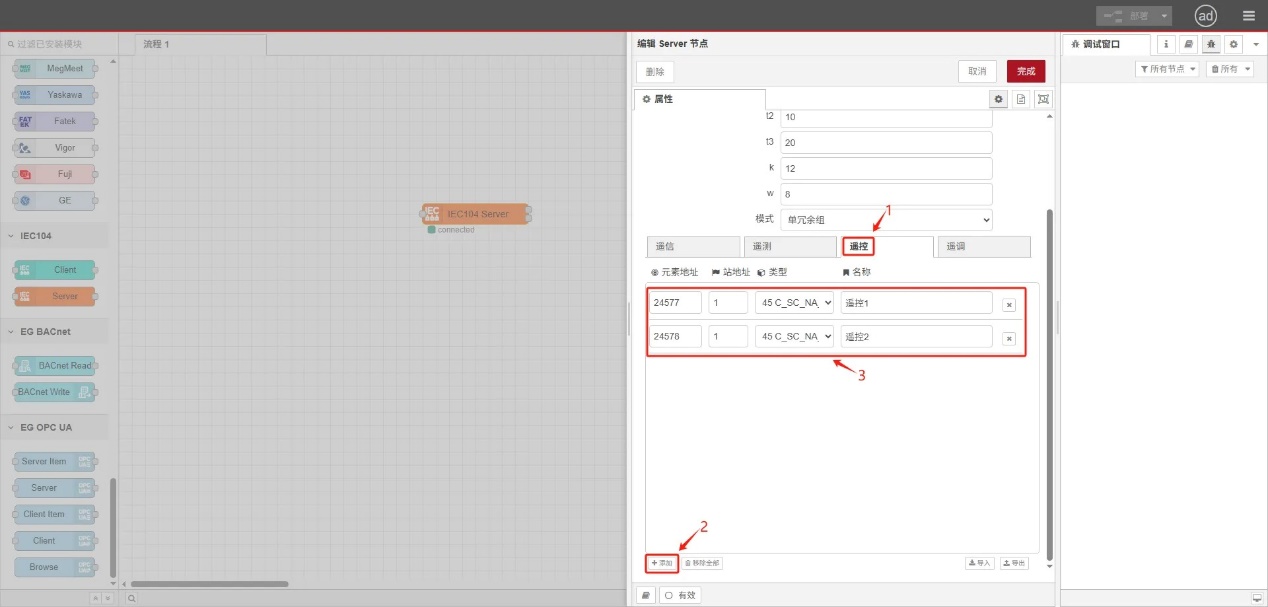

第二步：配置點位
配置遙信、遙測、遙控、遙調點位。
第三步：測試
使用IEC104主站仿真軟件連接網關的IEC104 Server節點（104從站），進行數據讀寫測試。

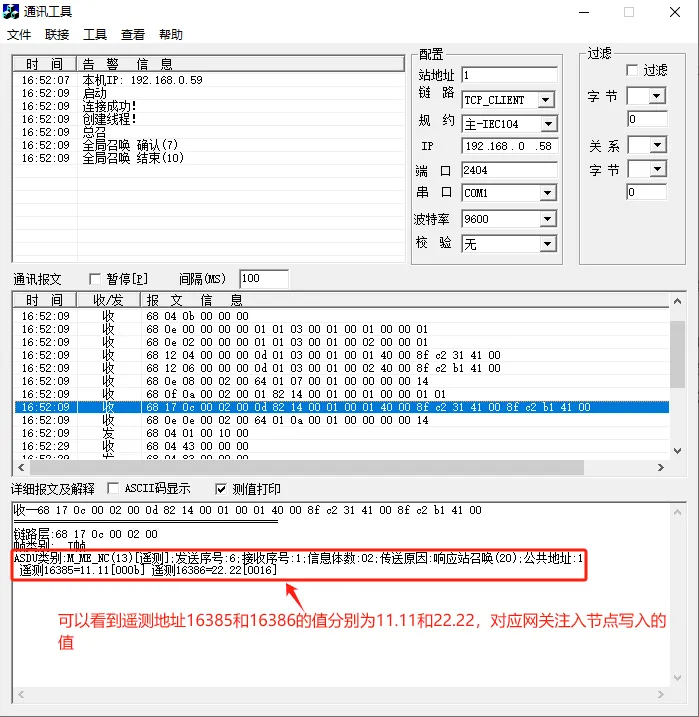

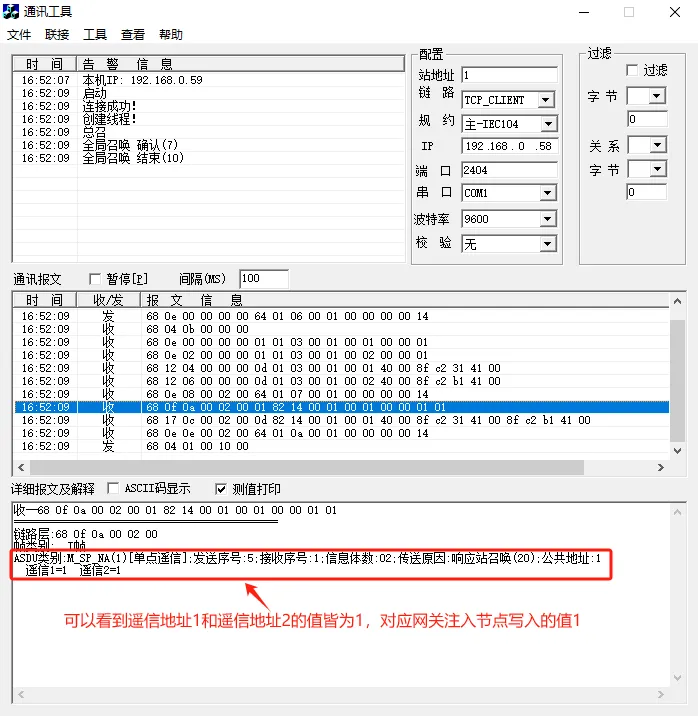

1.讀取數據。

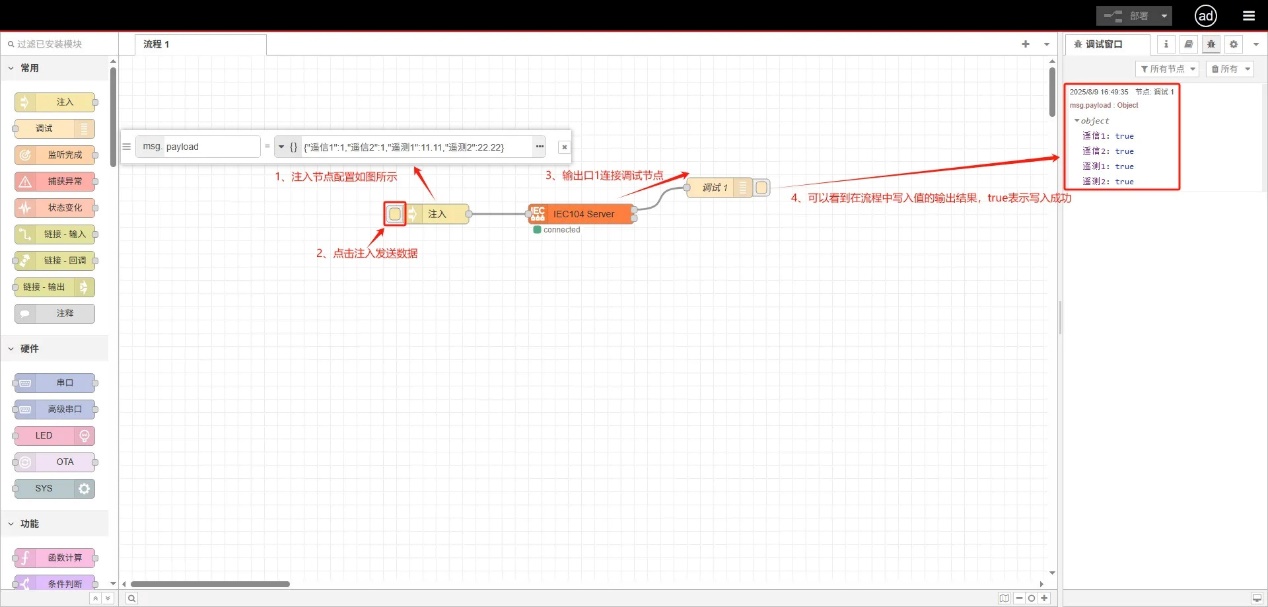

由于104從站的遙信、遙測點位默認值為0，此處通過注入節點修改數值。并使用104主站仿真軟件進行總召測試，驗證數據是否能被正常讀取。

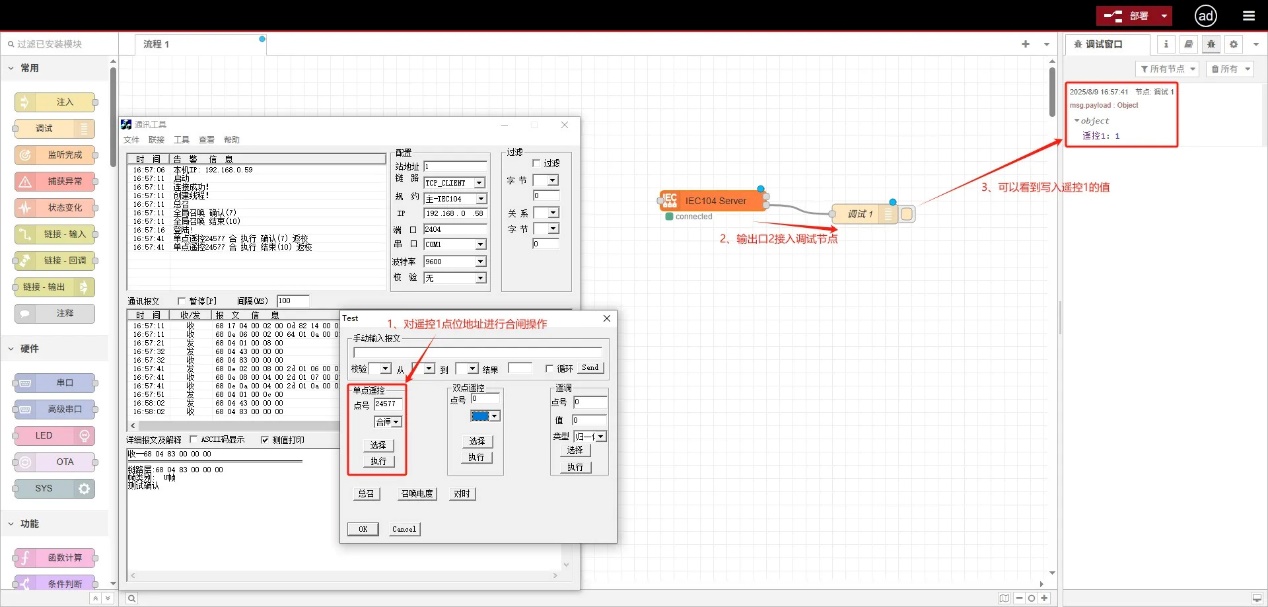

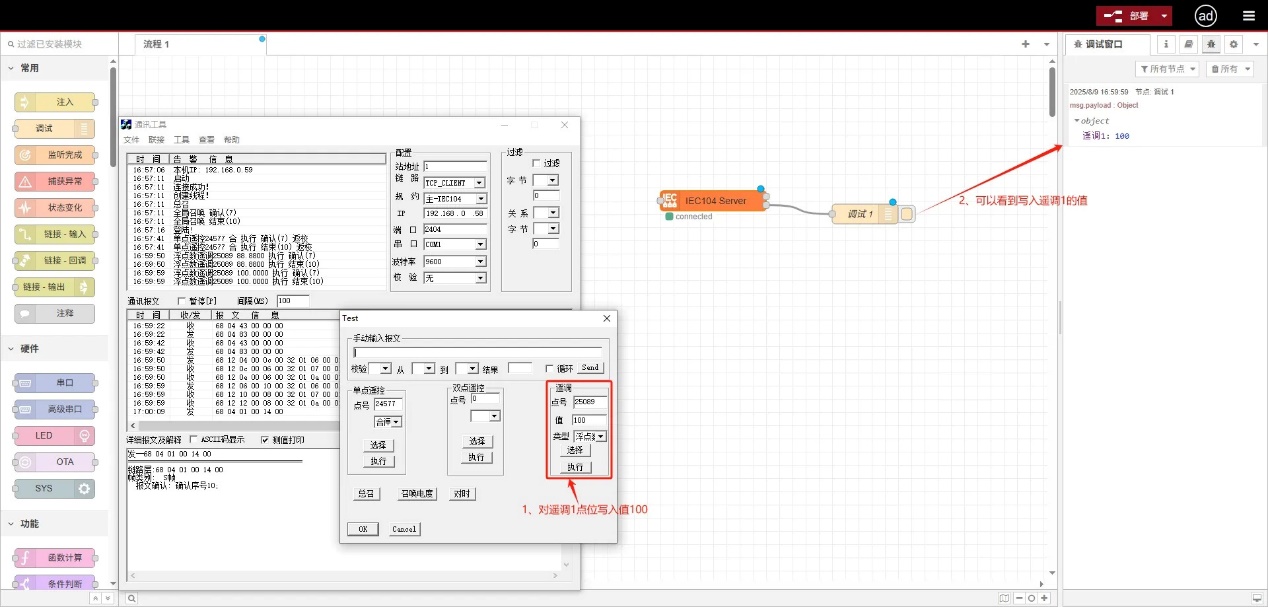

2.寫入數據。
