IEC104 讀數據

需求概述

本文主要實現的功能是：使用EG8200Mini-104網關，對104規約的從站設備進行遙信和遙測數據的采集。

節點使用詳情查看：IEC104 客戶端概述IEC104 Client節點用于和符合 《IEC-60870-5-104 規約》的服務端/從站通信。借助變量表可實現快速"遙信"、"遙測"、"遙控"、"遙調"。支持使用"注入對象"的方式實現自由讀寫。功能支持讀命令 單點命令雙點命令步調節命令設點命令，歸一化值設點命令，標度化值設點命令。

準備工作

1.網絡環境

搭建104從站參數說明（由104從站設備廠家提供）： 如上所示，104從站IP為192.168.0.59，EG8200Mini-104網關也需要更改LAN口IP為192.168.0.XX（XX可為1-255的任意值，注意IP不能沖突）。

2.驗證環境驗

證局域網內從站和網關是否能PING通。使用PING節點填入從機IP，如果返回數字表示網絡環境搭建成功。

網關配置

第一步：添加IEC104 Client節點

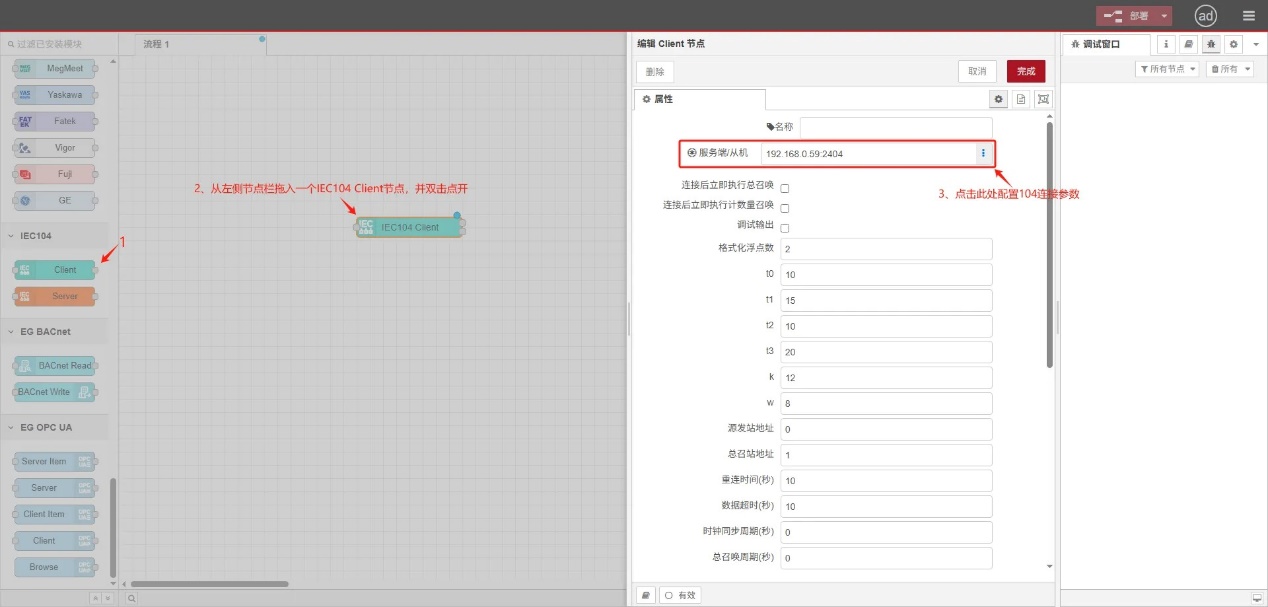

拖入一個IEC104 Client節點。

第二步：配置點位

1.配置遙信點位。

2.配置遙測點位。

第三步：測試

1.設置總召周期（秒），用于定時向從站發起數據召喚，實現遙信、遙測等信息的周期性采集。

2.連接調試節點并部署流程，即可實時查看采集數據。

IEC104 寫數據

需求概述

本文主要實現的功能是：使用EG8200Mini-104網關，對104規約的從站設備進行遙控、遙調的操作。

節點使用詳情查看：IEC104 客戶端 概述IEC104 Client節點用于和符合 《IEC-60870-5-104 規約》的服務端/從站通信。借助變量表可實現快速"遙信"、"遙測"、"遙控"、"遙調"。支持使用"注入對象"的方式實現自由讀寫。功能支持讀命令 單點命令雙點命令步調節命令設點命令，歸一化值設點命令，標度化值設點命令

準備工作

1.網絡環境搭建

104從站參數說明（由104從站設備廠家提供）：

如上所示，104從站IP為192.168.0.59，EG8200Mini-104網關也需要更改LAN口IP為192.168.0.XX（XX可為1-255的任意值，注意IP不能沖突）。

2.驗證環境

驗證局域網內從站和網關是否能PING通。使用PING節點填入從機IP，如果返回數字表示網絡環境搭建成功。

網關配置

第一步：添加IEC104 Client節點

拖入一個IEC104 Client節點。

第二步：配置點位

1.配置遙控點位。

2.配置遙調點位。

第三步：測試

1.寫單個。

這里以寫“遙控1”和“遙調1”為例：

2.寫多個。

這里以同時寫入兩個遙控和兩個遙調點位為例。通過注入節點發送一條包含四個點位的消息，如 {"遙控1": true, "遙控2": false, "遙調1": 80, "遙調2": 100}），實現四個點位的批量寫入。

 源碼：IEC104 讀數據
