DLT645協議讀數據

需求概述

本文主要實現的功能是：使用EG系列網關實現對DTL645-2007協議的電表進行數據采集。本文選擇EG8200作為演示載體，但文檔所述方法適用于EG系列所有網關。

節點使用詳情查看：DLT645，概述EG8200邊緣計算網關支持讀寫滿足DL/T 645-2007的電能表。協議可參考：DLT_645-2007.pdf標準用法支持在DLT645節點中配置多個要采集的數據，通過輸入消息來觸發數據采集。DLT645節點按照數據點的配置順序進行采集，每采集完一個數據標識即輸出一個消息對象。

準備工作

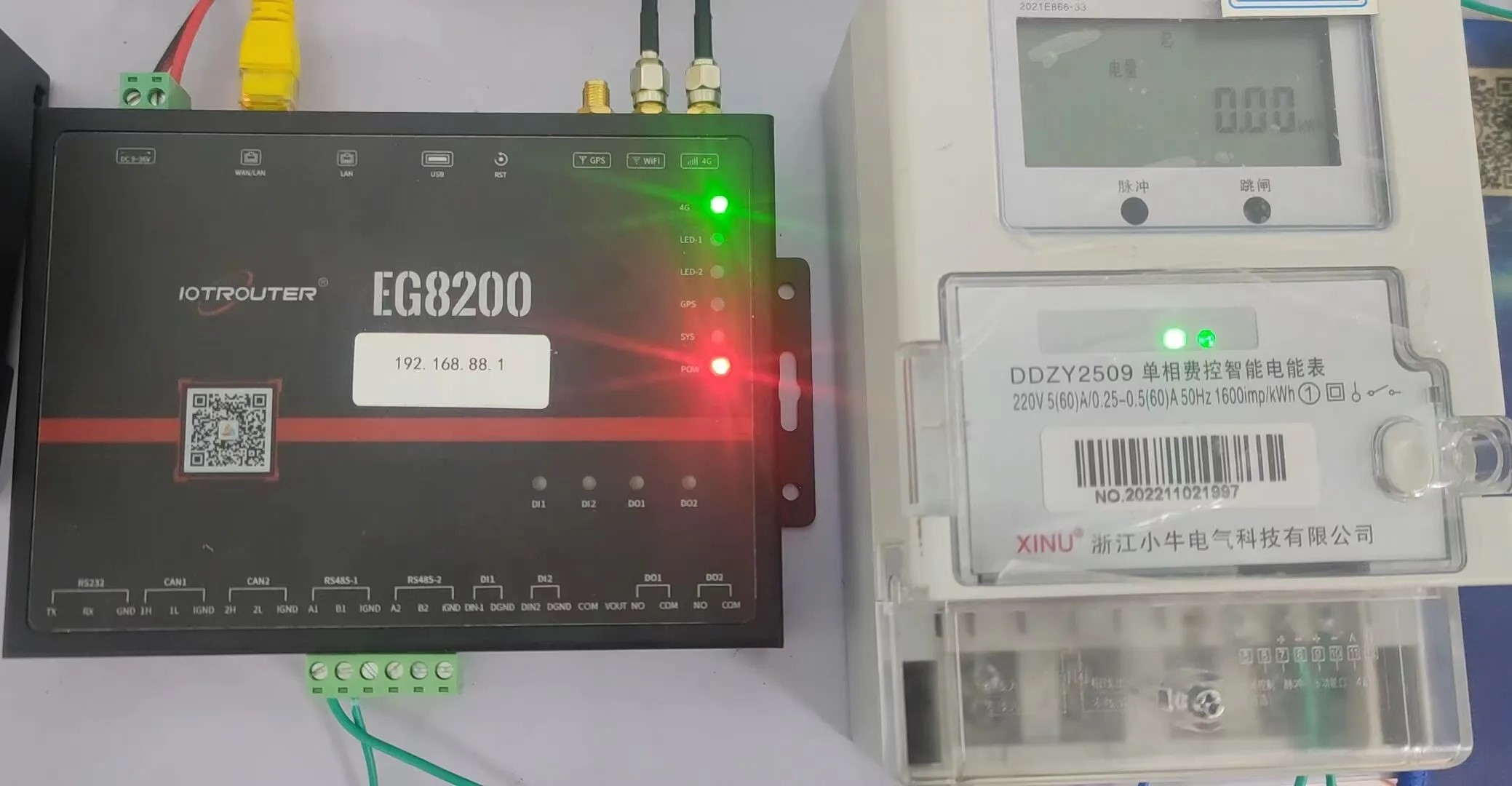

1.硬件接線

2. 串口參數

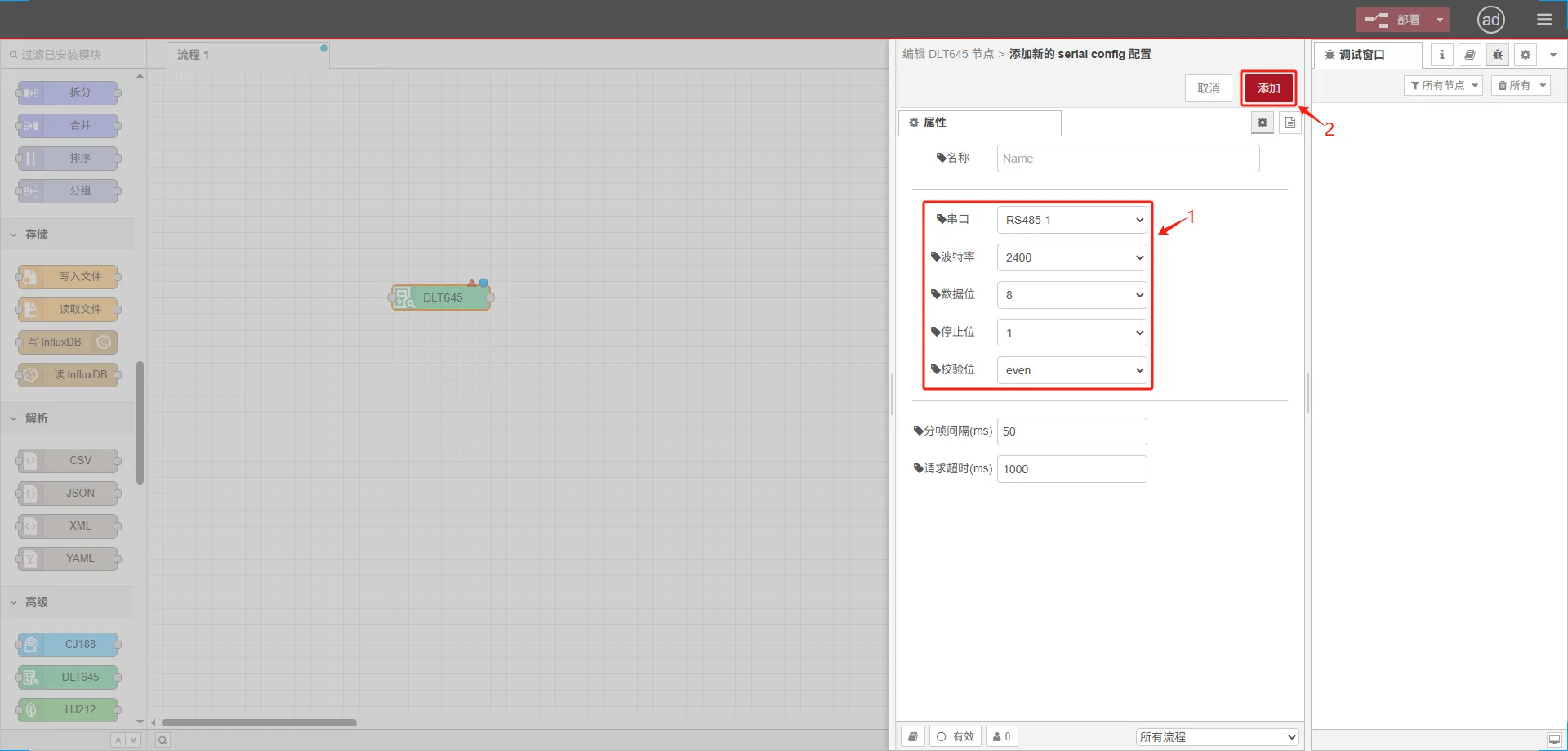

串口參數由電表廠家提供，下圖為本示例電表的串口參數：

3. 電表文檔

電表文檔此文檔為645協議文檔，包含645全部點位，請根據實際需求選擇并采集相應數據點：DLT_645-2007_協議2010.pdf

實現流程

第一步：確認點位地址

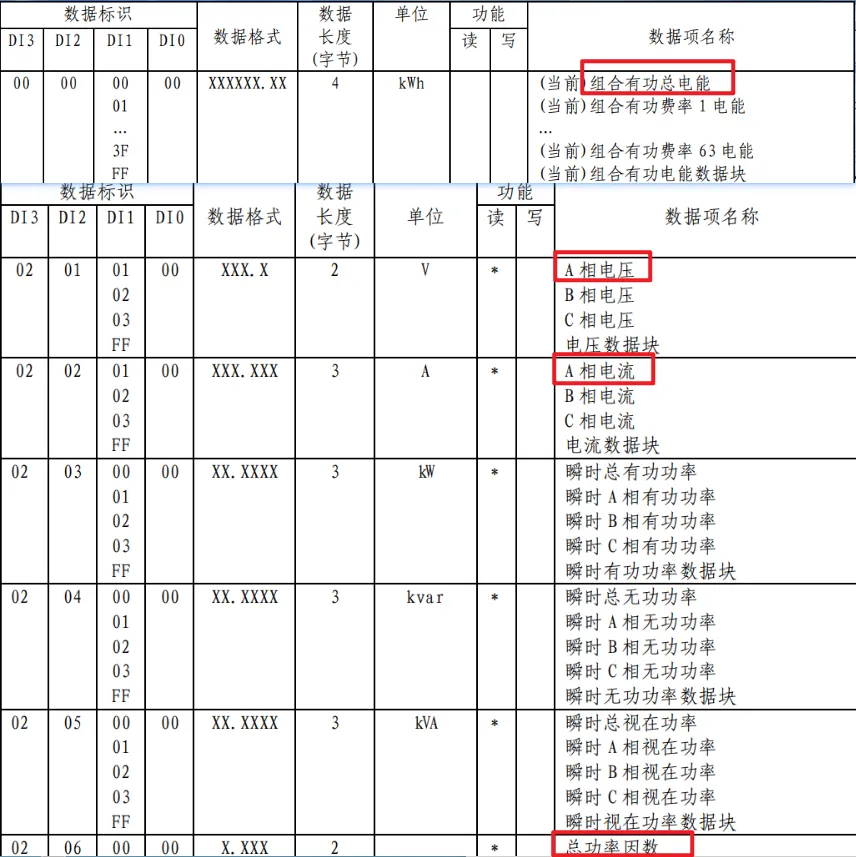

根據645協議文檔，查找并確認所需數據項的點位地址，本示例采集點位如下：

第二步：配置采集流程

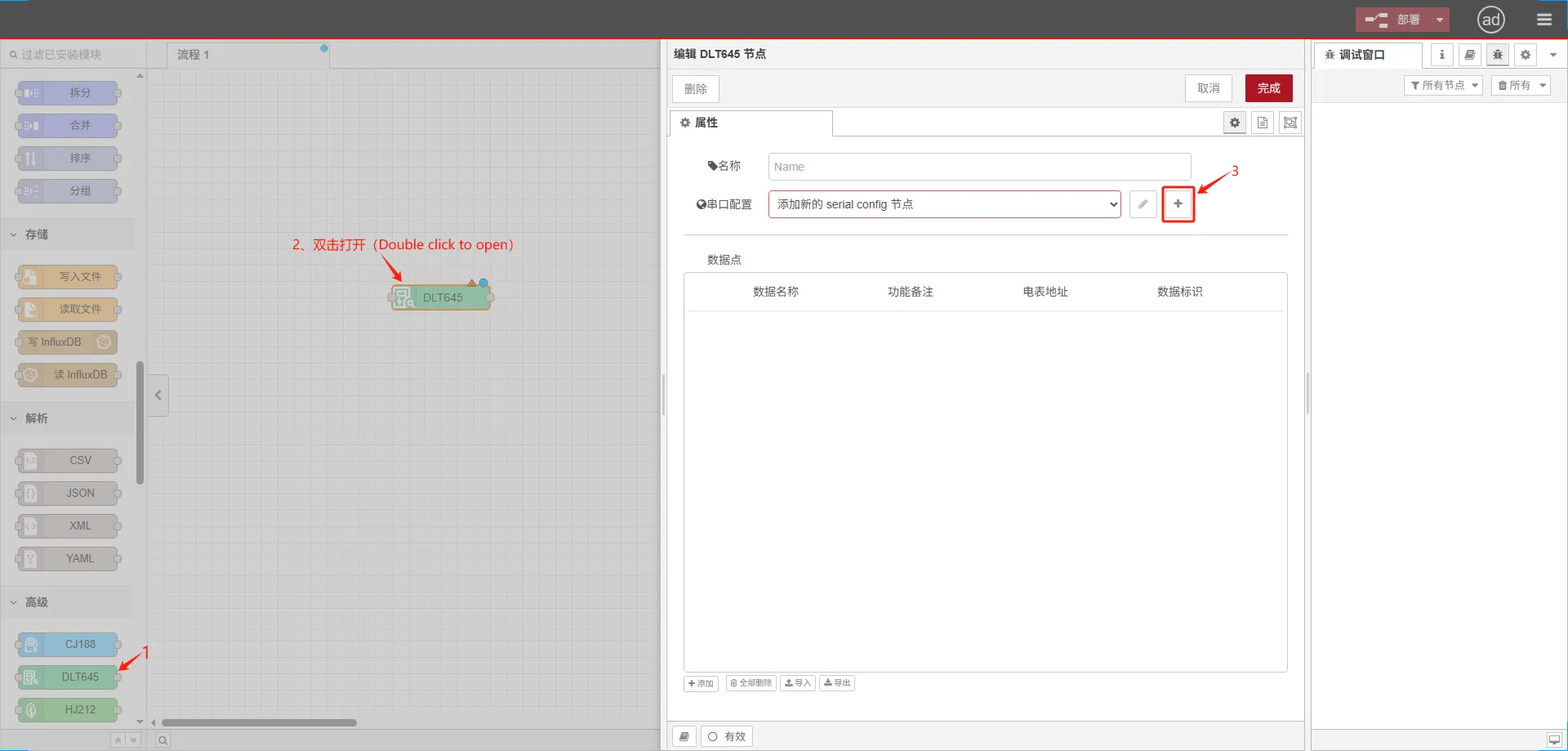

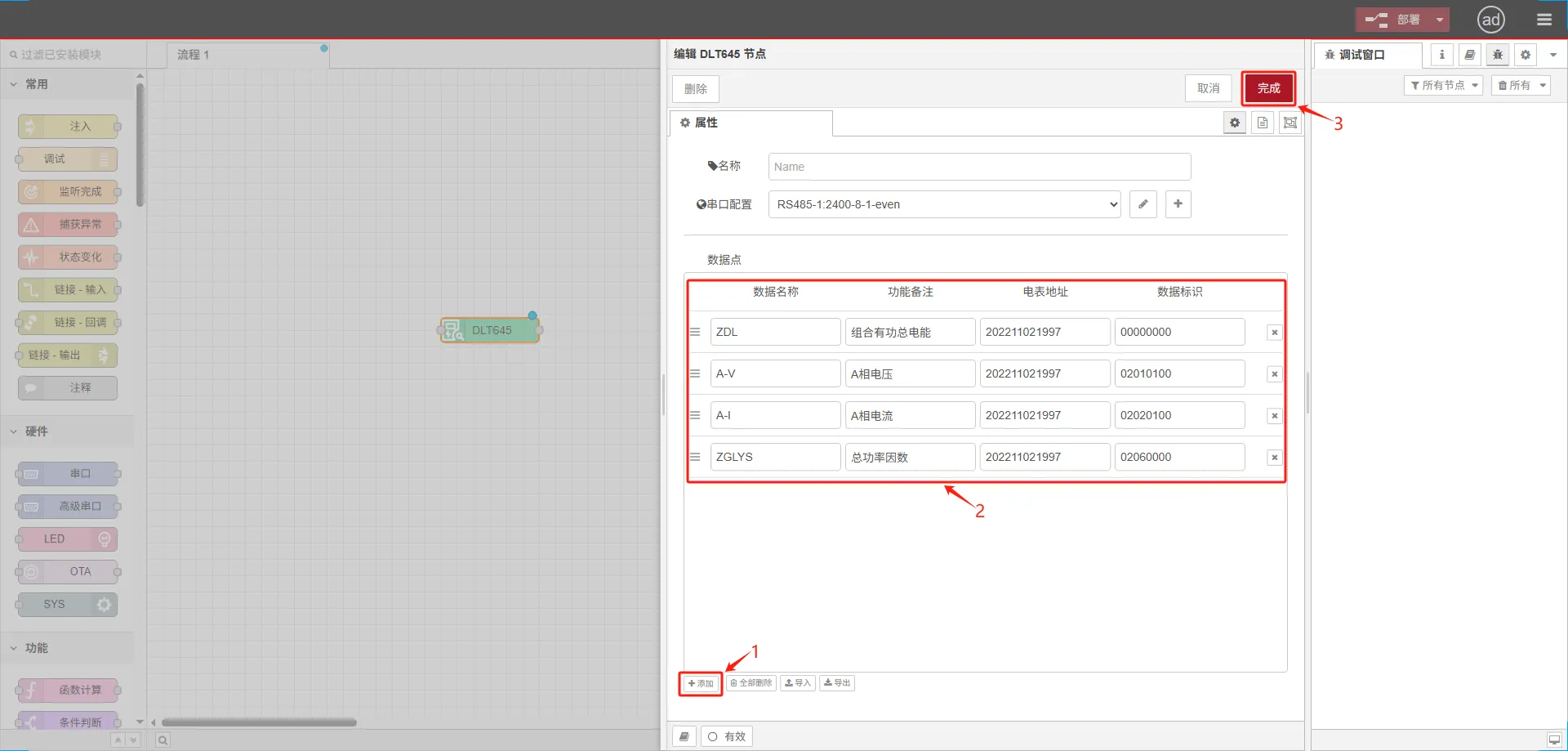

從節點庫拖出一個DLT645節點，正確配置串口參數，電表表號以及數據標識。

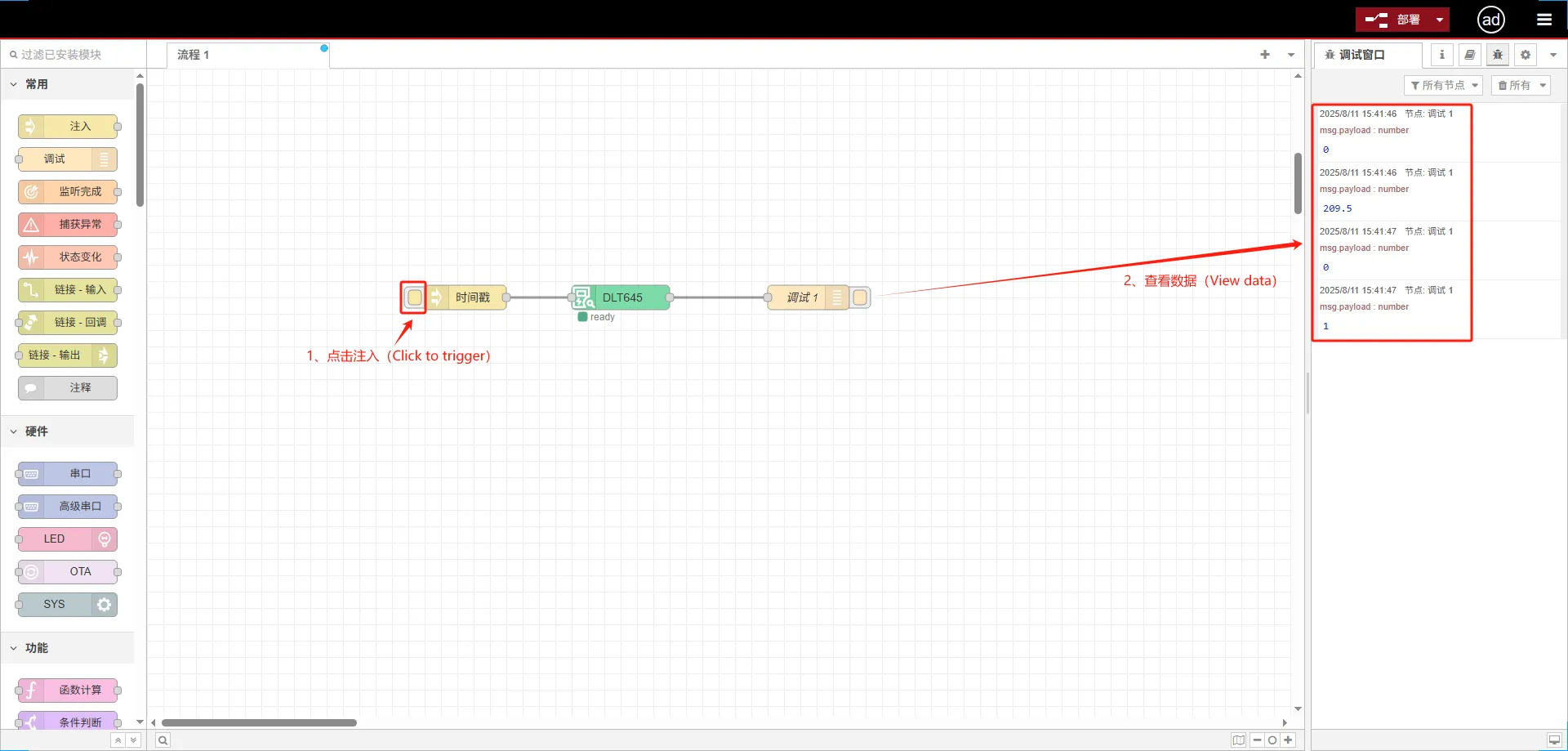

完成 DLT645 節點參數配置后，可通過注入節點觸發數據采集，并使用調試節點查看采集到的數據：

第三步：數據合并

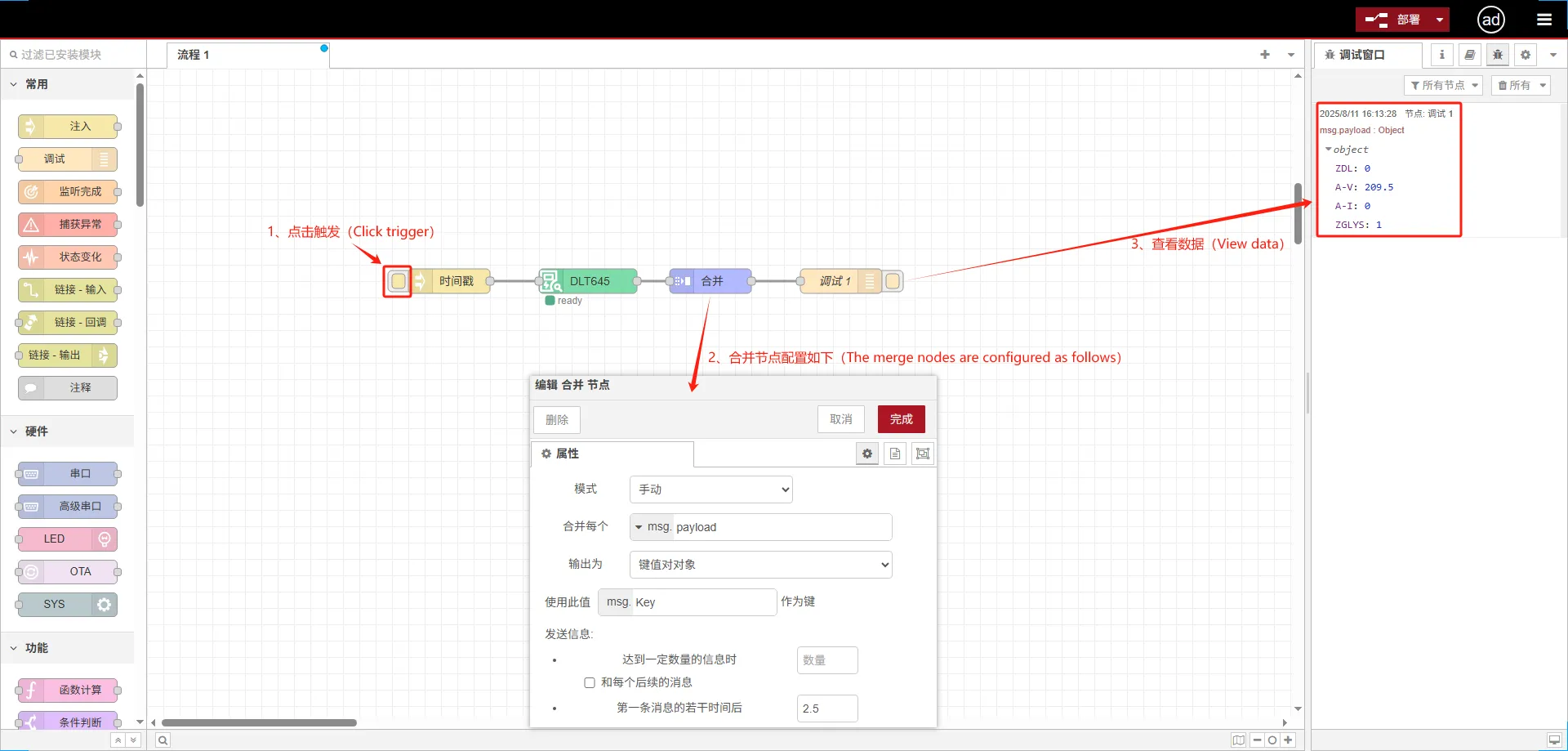

當需要采集多個點位數據時，每個數據會單獨輸出一條消息，不方便集中查看。可以使用合并節點，將多個數據合并為一條以鍵值對形式呈現的消息進行輸出，便于統一查看與處理。

原理：合并節點將固定時間內收到的數據合并到一起輸出（這里合并節點配置的2.5秒，根據實際采集周期設置，建議略大于一次完整采集所需時間，以確保數據完整）。

源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/ileumcx915dm7g84
