在工業現場，Modbus 協議幾乎是“?？汀?。老設備大多跑 RTU（串口通信），而新系統、上位機、云平臺則更傾向于 TCP（以太網通信）。

問題就來了：RTU 和 TCP 怎么互通？

很多用戶可能都有這樣的經歷：

老舊 PLC 還在用 RS485 接口，只能 RTU；

新的監控系統、SCADA 平臺卻只認 TCP；

中間一旦溝通不暢，就像“雞同鴨講”。

于是，“雙向轉換”成了一個不得不面對的問題。

需求概述

本章節主要實現一個需求：使用EG系列網關完成Modbus RTU（串行通信）與Modbus TCP（以太網通信）的雙向協議轉換。

網絡拓?fù)?/span>

串口連接：本示例中的Modbus RTU設備通過雙絞線連接至網關的RS485-1接口，具體實施時需將設備端A/B線分別對應接入網關A1/B1端子。

網口連接：確保網關的LAN口IP地址與Modbus TCP設備處于同一網段。網關默認IP為192.168.88.1，請根據實際網絡環境自行修改并調整為合適的IP地址。

需求分析

網關配置：

第一步：串口配置

第二步：網口配置

第三步：協議轉換

第四步：測試

需求實現

第一步：串口配置

1.拖入一個串口節點。

2.配置串口參數。

第二步：網口配置

1.使用TCP IN節點工作在監聽模式接收數據。

2.通過TCP OUT節點來響應和發送數據。

第三步：協議轉換

協議轉換部分需使用函數計算節點，調用我們預先準備好的JavaScript代碼。代碼見詳情：https://iotrouter.yuque.com/zn3vdn/eg8000/xwzxzyl6750cgkyq

導入方式請查看-此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/fxevqg0tgxquygd4#x5QKt

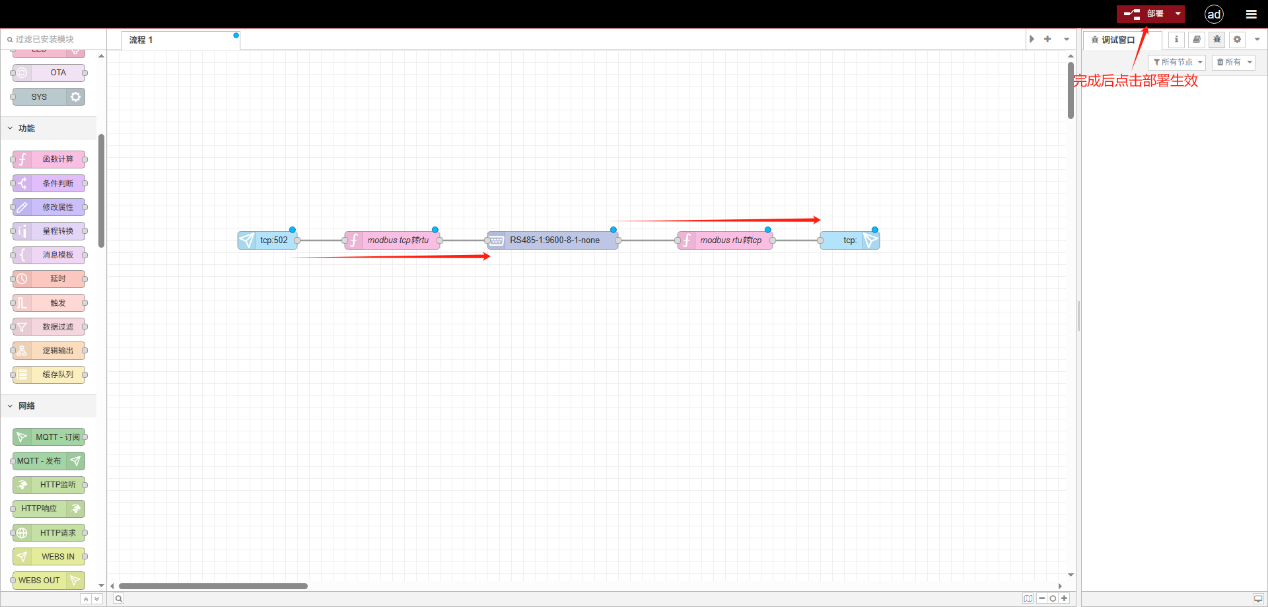

將導入的函數計算節點按照下圖所示連接。

第四步：測試

1.打開Modbus Slave軟件模擬串口設備。

2.Modbus Poll軟件作為Modbus TCP主站連接EG網關，并配置命令讀取串口設備的數據。

3.測試。

Modbus RTU 與 Modbus TCP 雙向轉換，看似只是個“小需求”，背后其實承載了現場穩定性、維護成本和項目成敗。

如果方案既能兼顧可靠性，又能讓預算不至于爆掉，那才算真正解決了用戶的問題。

畢竟，在工業現場，最怕的不是“技術做不到”，而是“技術做到了，但用起來心里沒底”。
