本文主要實現的功能是：使用EG系列網關完成Modbus協議與IEC104主站協議之間的雙向協議轉換。其中Modbus協議包括：Modbus TCP主站 / Modbus RTU主站 / Modbus TCP從站 / Modbus RTU從站。IEC104主站協議指的是網關作為IEC104主站和其它電力設備從站之間的通信協議。

Modbus RTU與Modbus TCP協議的區別在網關上的體現僅僅是一個配置項，因此不單獨區分介紹。

綜上所述，案例演示分為兩個部分：

Modbus 主站IEC104主站

需求概述

本章節主要實現一個需求：使用EG系列網關實現Modbus RTU主站和IEC104主站之間的雙向協議轉換。適用場景是：EG系列網關作為Modbus主站讀取傳感器的數據，然后作為IEC104主站將讀取的數據以遙調遙控的方式寫入IEC104從站；同時也能作為IEC104主站讀取IEC104從站的遙信遙測數據，并將讀取的數據寫入到Modbus傳感器。

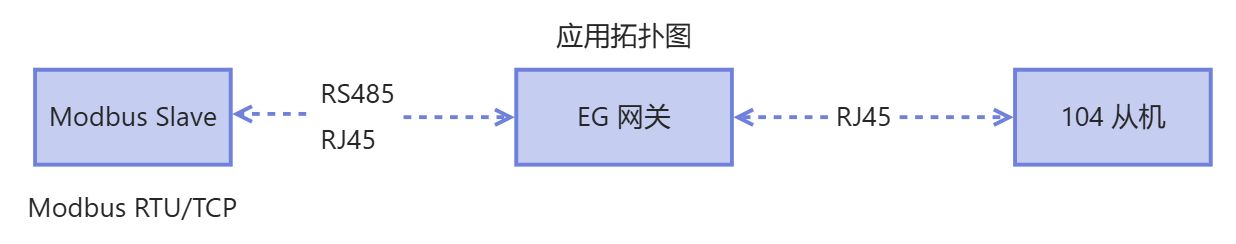

網絡拓撲

準備工作

1. Modbus點位表

2. 104點位表

3. 點位映射關系

讀取Modbus寫入104：

讀取Modbus的10001寄存器，將值寫入104的24577

讀取Modbus的10002寄存器，將值寫入104的24578

讀取104寫入Modbus：

讀取104的16385，將值寫入Modbus的40001寄存器

讀取104的16386，將值寫入Modbus的40003寄存器

需求分析

網關配置：

第一步：采集Modbus數據

第二步：采集104數據

第三步：Modbus與104數據交互

第四步：自動運行

需求實現

第一步：采集Modbus數據

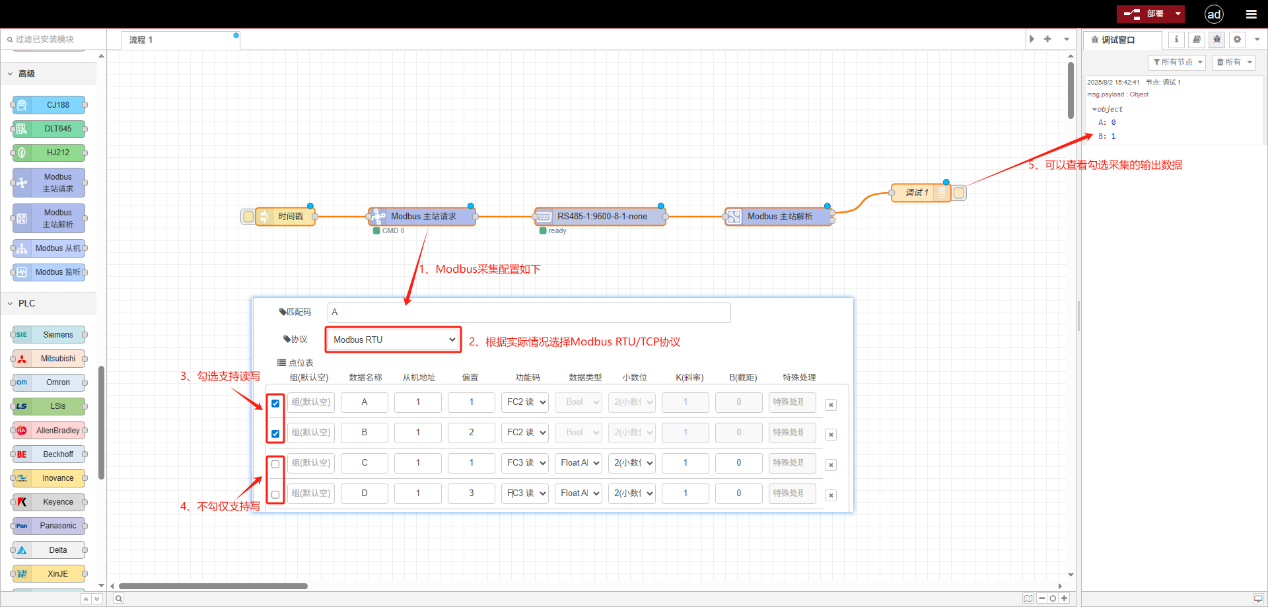

采集Modbus請參考其他案例，此處不做重點介紹。下圖為采集到Modbus RTU數據后，將數據打印輸出：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/hn4q2114580z53bu

第二步：采集104數據

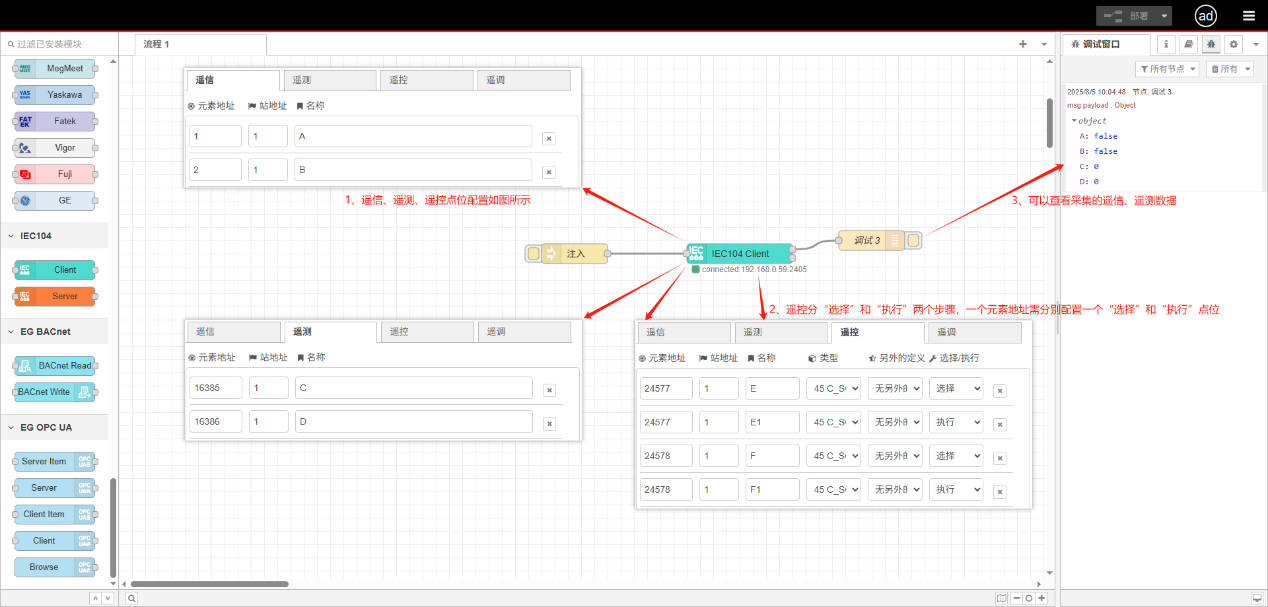

采集104數據可參考其它案例，此處不做重點介紹。下圖為采集到104數據后，將數據打印輸出：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg/wff6kithpkit8nry

第三步：Modbus與104數據交互

1.讀取Modbus寫入104

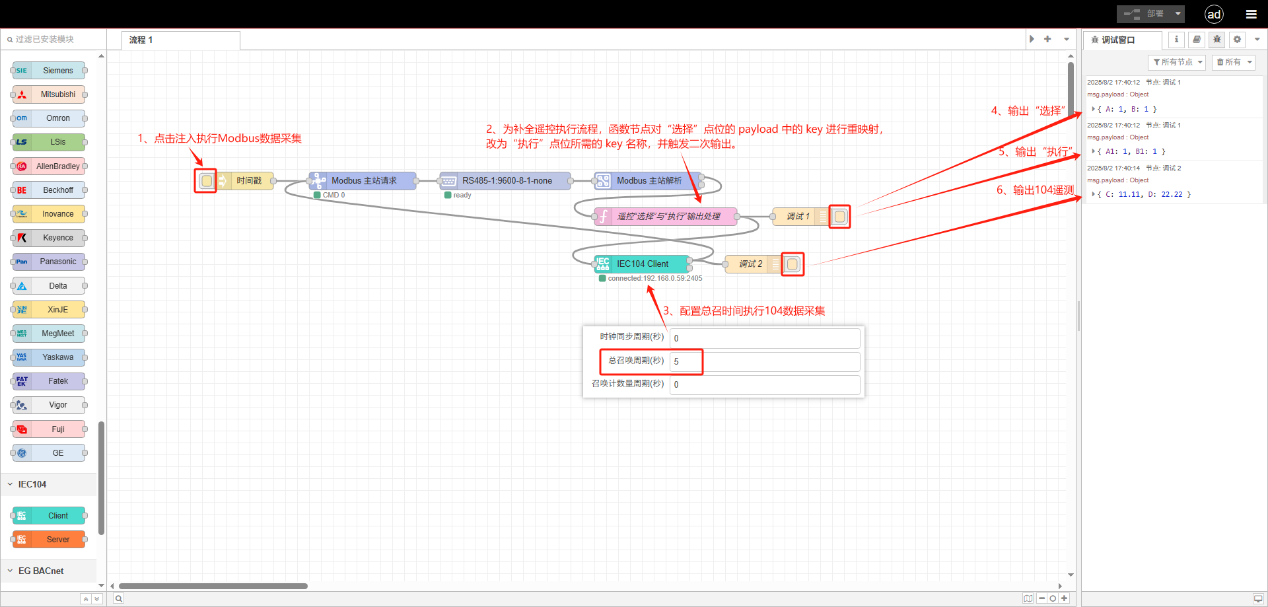

點擊注入節點 ，啟動Modbus數據采集流程。

通過Modbus主站請求節點讀取寄存器數據（電腦端Modbus Slave軟件模擬從站）。

經Modbus主站解析節點解析后，將數據寫入104（電腦端IEC104模擬終端模擬從站）。

2.讀取104寫入Modbus

IEC104Clinet節點配置總召周期，讀取104數據。

將讀取到的104數據寫入Modbus設備（電腦端Modbus Slave軟件模擬從站）。

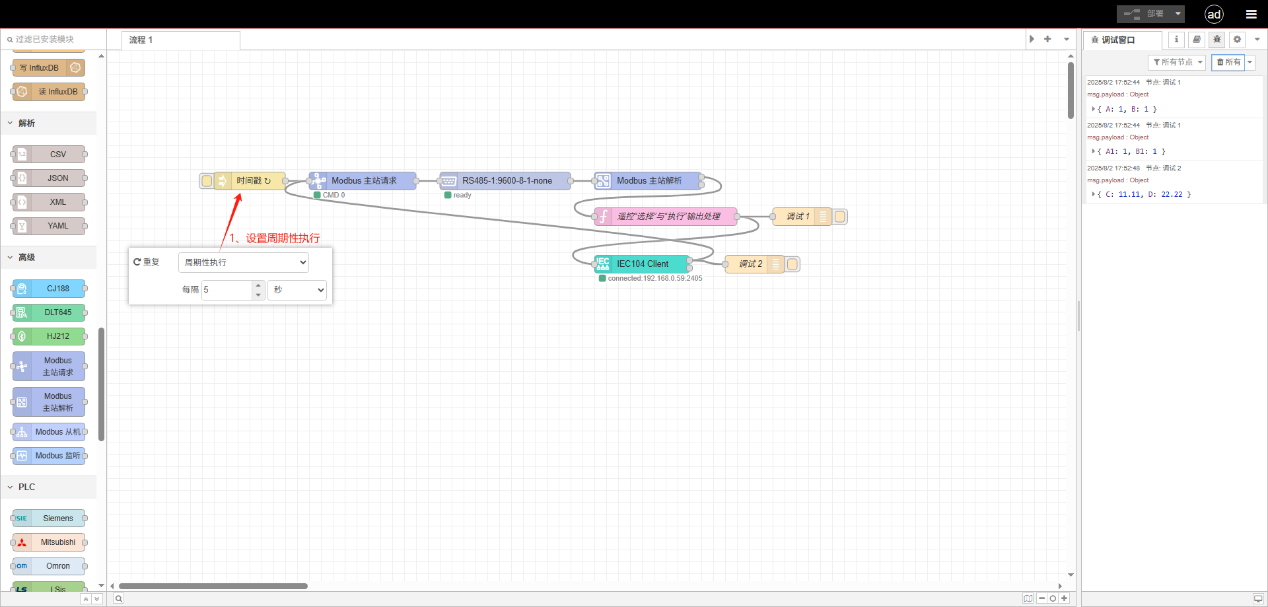

第四步：自動運行

1.配置注入節點為周期性觸發，周期設為每 5 秒執行一次。

2.為保證數據轉換有序進行，采集周期依據實際情況而定。

流程源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/llcmr0chtudtshil

Modbus 從站與IEC104主站

需求概述

本章節主要實現一個需求：使用EG系列網關實現Modbus RTU從站和IEC104主站之間的雙向協議轉換。適用場景是：EG系列網關作為IEC104主站讀取IEC104從站的遙信遙測數據，然后將讀取的數據映射為Modbus寄存器，并作為Modbus從站供外部Modbus主站讀??；同時網關也能接收外部Modbus主站的寫數據命令，并將數據以遙調遙控的方式寫入IEC104從站。

這樣即實現了，外部Modbus主站可以采用Modbus協議和IEC104從站實現數據雙向通信。

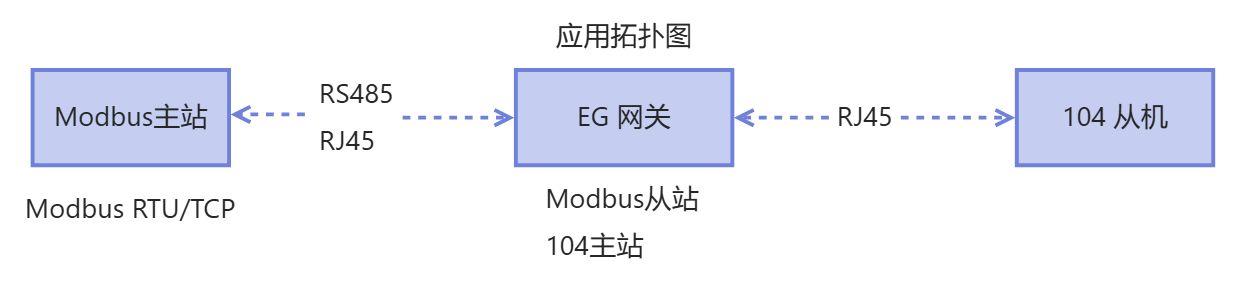

網絡拓撲

準備工作

1. Modbus點位表

2. 104點位表

3. 點位映射關系

讀取104從站數據寫入Modbus從站：

讀取104的地址1，將值寫入Modbus的10001寄存器

讀取104的地址2，將值寫入Modbus的10002寄存器

讀取104的地址16385，將值寫入Modbus的40001寄存器

讀取104的地址16386，將值寫入Modbus的40003寄存器

控制Modbus從站寫入104從站：

通過寫Modbus的00001寄存器，將值寫入104的地址24577

通過寫Modbus的00002寄存器，將值寫入104的地址24578

需求分析

網關配置：

第一步：采集104從站數據

第二步：添加Modbus從站

第三步：104主站數據映射到Modbus從站

第四步：添加串口節點

第五步：Modbus主站將數據寫入104從站

需求實現

第一步：采集104數據

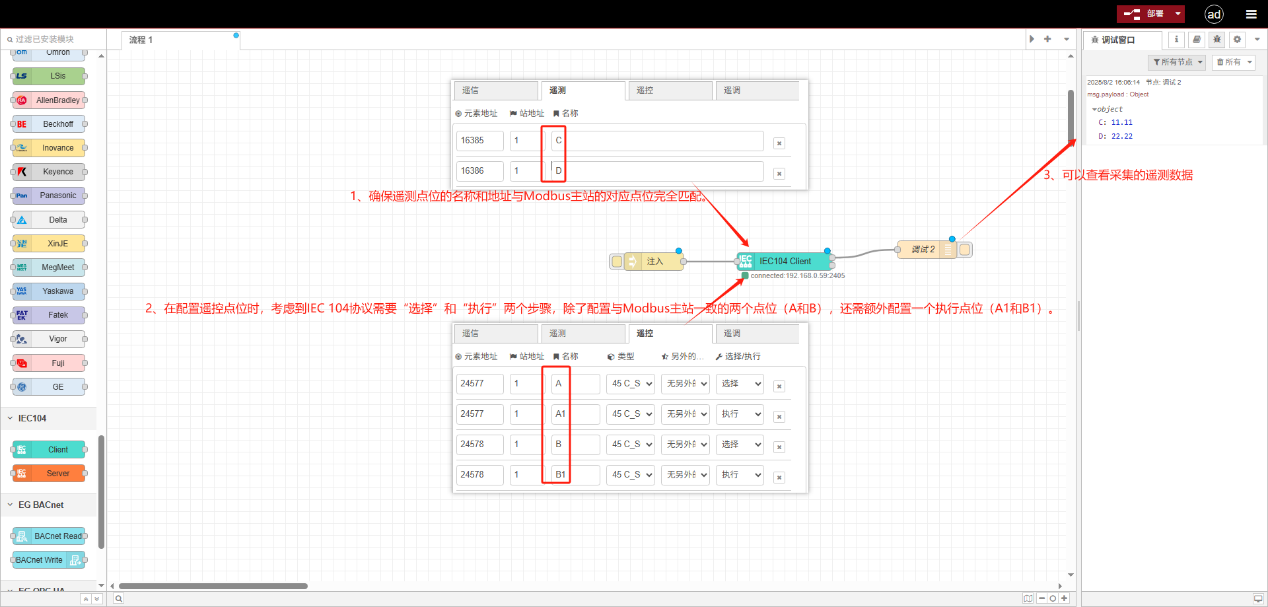

采集104數據可參考其它案例，此處不做重點介紹。下圖為采集到104數據后，將數據打印輸出：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg/wff6kithpkit8nry

第二步：添加Modbus從站

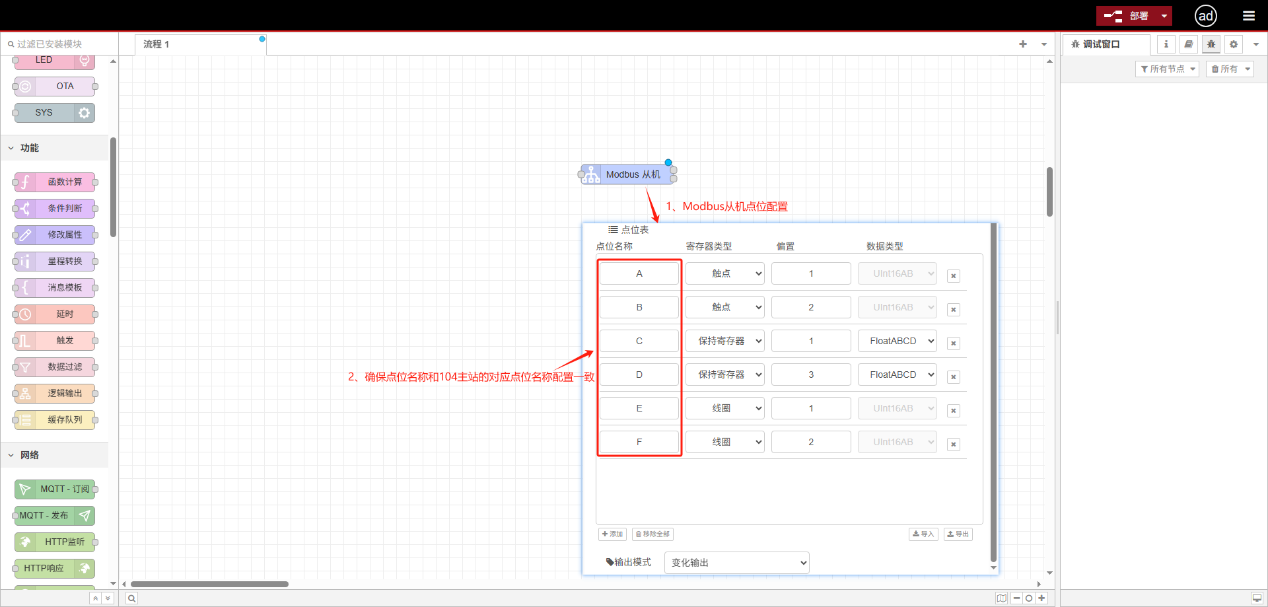

Modbus從站詳細配置請參考其它案例，此處不做重點介紹。此處僅展示本示例所需配置：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/ez6ci1bzet4og5gl

第三步：104主站數據映射到Modbus從站

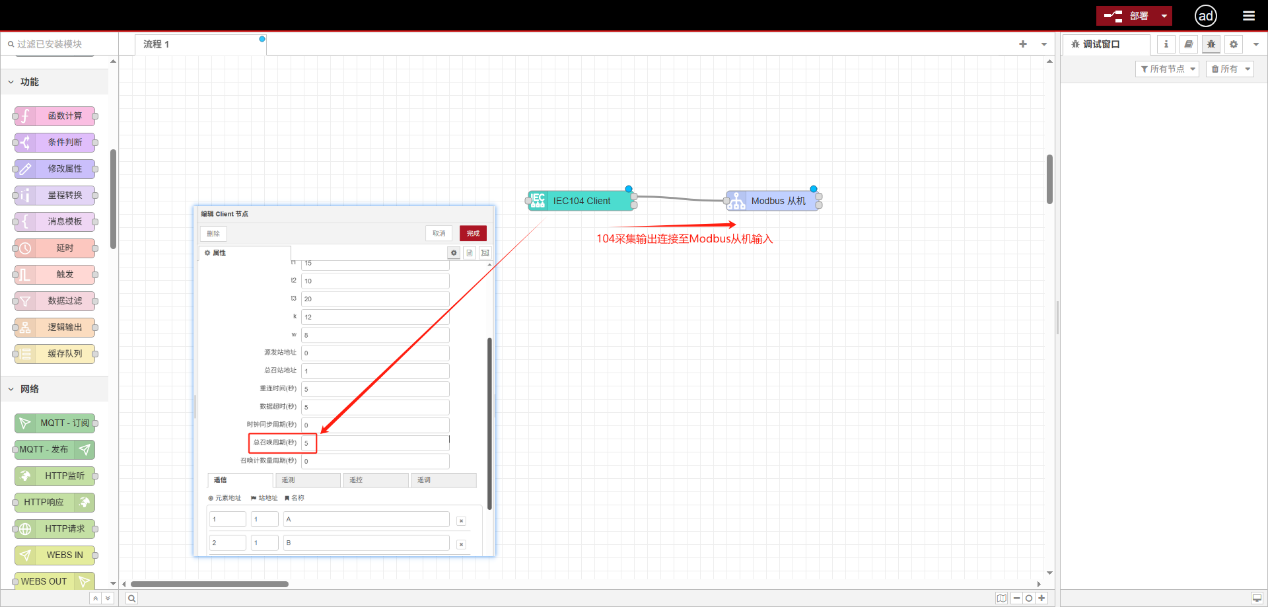

104節點總召周期時間配置為 5s，以此實現每5秒一次的讀取頻率。然后將讀取到的數據寫入到Modbus從機的對應寄存器（數據點名稱一樣即可自動匹配轉換）。

第四步：添加串口節點

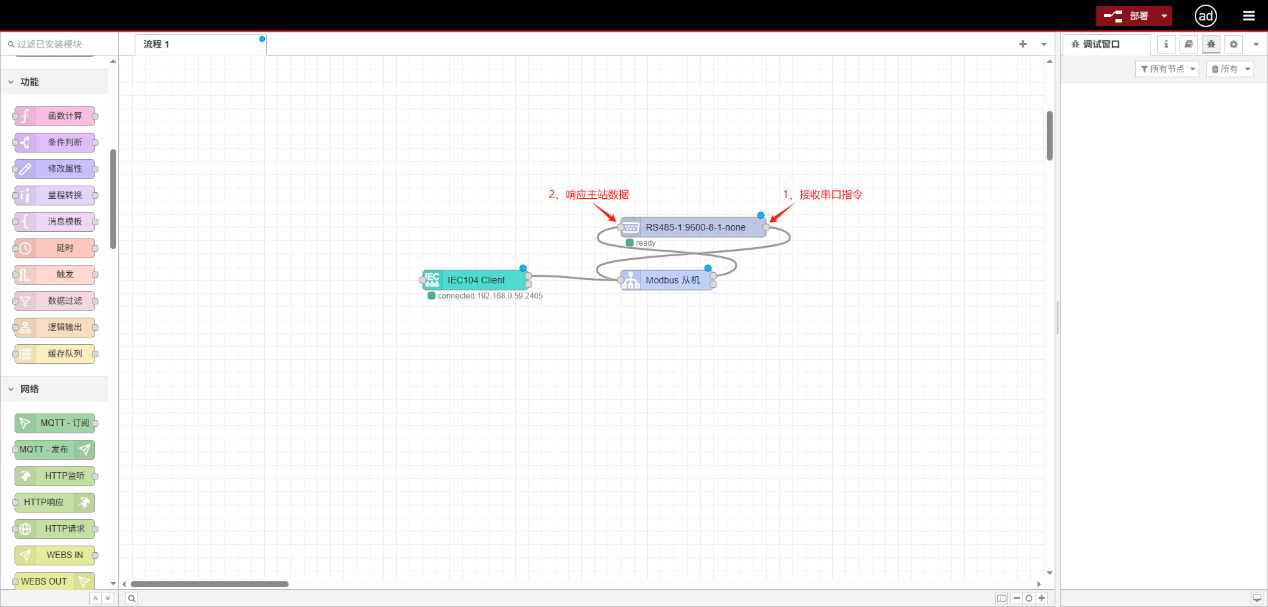

串口節點用于外部Modbus主站與網關Modbus從站通信，詳細配置請參見其他案例，此處僅展示本示例所需配置：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg/aa5zmwb55m6dbzzz

第五步：Modbus主站數據寫入104從站

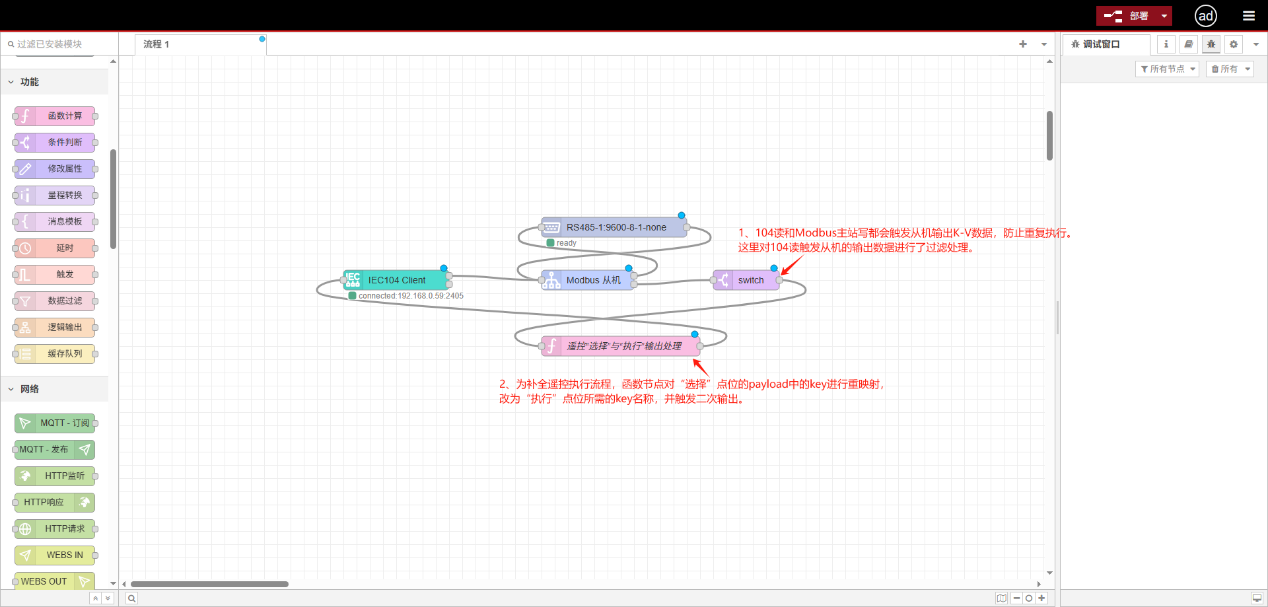

網關通過串口節點接收 Modbus 主站寫指令，經 Modbus 從機節點解析后，將數據傳遞至 104 節點，實現遙控功能。

流程源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/llcmr0chtudtshil
