需求概述

本章節主要實現以下需求：通過 EG 系列網關讀取 S7-200 Smart PLC 的數據，并將其轉換為 HJ212 協議進行上報。

需要說明的是，該系列網關已對不同協議間的差異進行了屏蔽處理（適用于網關所支持的各類協議）。因此，本案例中雖以西門子 S7-200 Smart 為例進行演示，但文檔所闡述的實現方法同樣適用于其他所有兼容的協議。

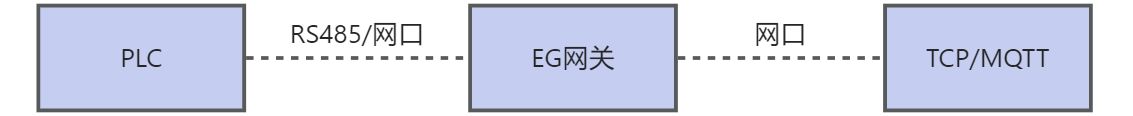

網絡拓?fù)?/span>

準備工作

1. PLC點位表

需求分析

網關配置：

第一步：采集PLC數據

第二步：環境212點位配置

第三步：PLC數據與HJ212轉換映射

第四步：HJ212發送到TCP服務端

第五步：自動運行

需求實現

第一步：采集PLC數據

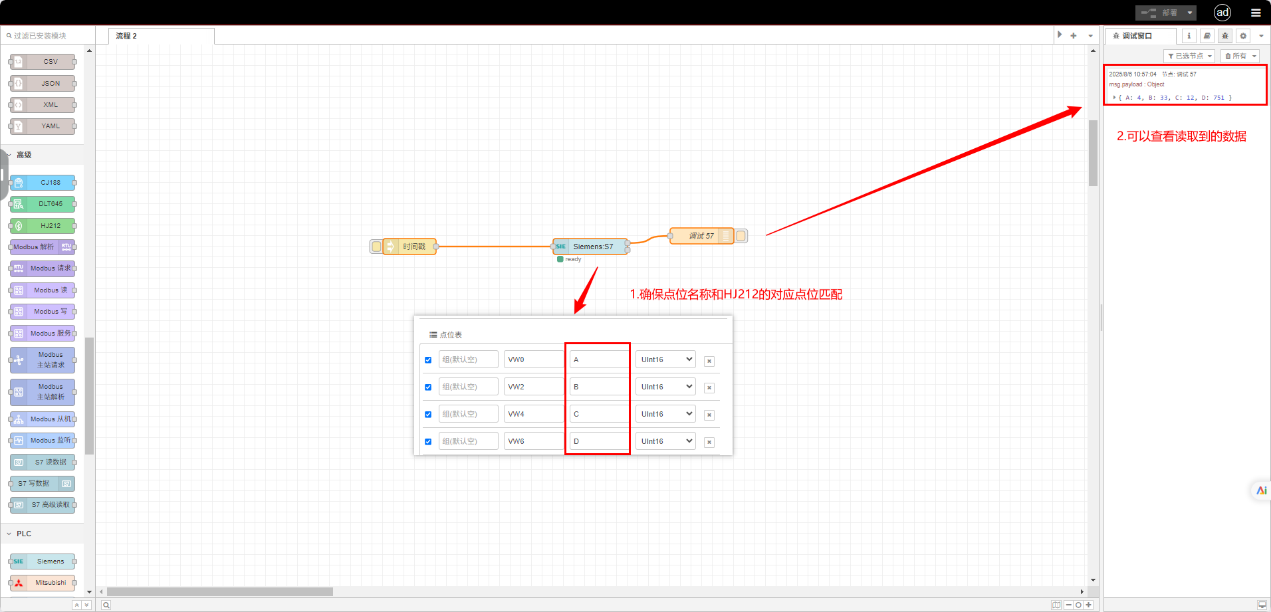

采集PLC請參考其他案例，此處不做重點介紹。下圖為采集到PLC數據后，將數據打印輸出：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/gkvlbflayb5ub0zp

第二步：環境212點位配置

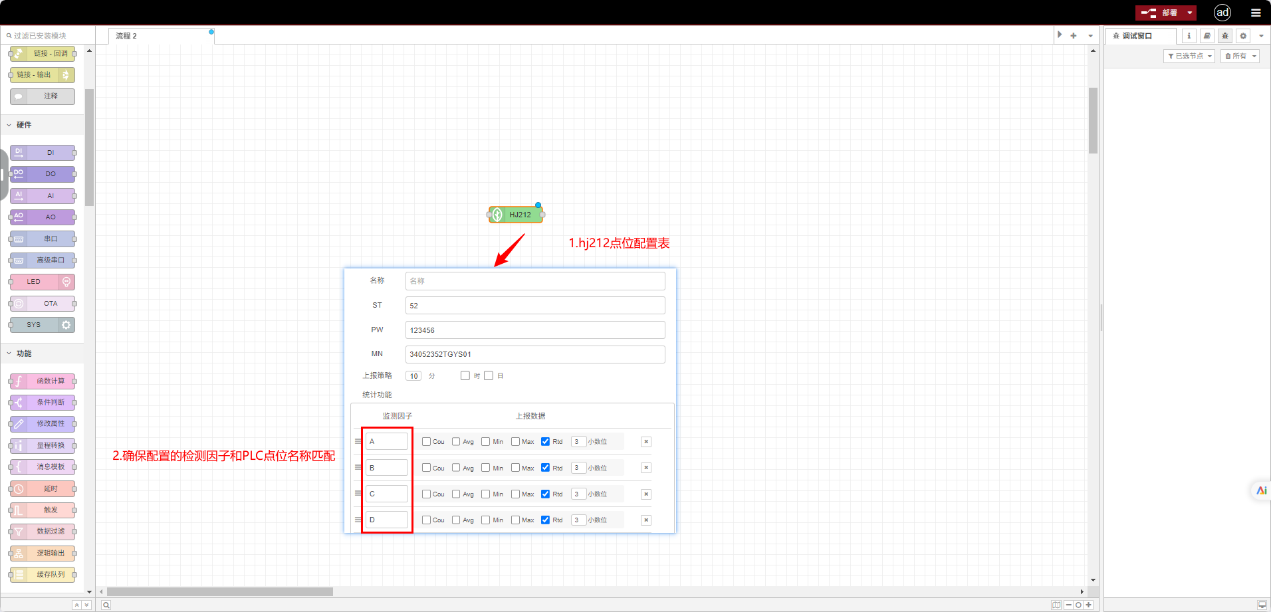

HJ212節點可參考其他案例，此處不做重點介紹。下圖示例中配置了四個變量，分別對應PLC的四個數據點：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/bu57ky174270pmmr

第三步：PLC數據與HJ212數據轉換映射

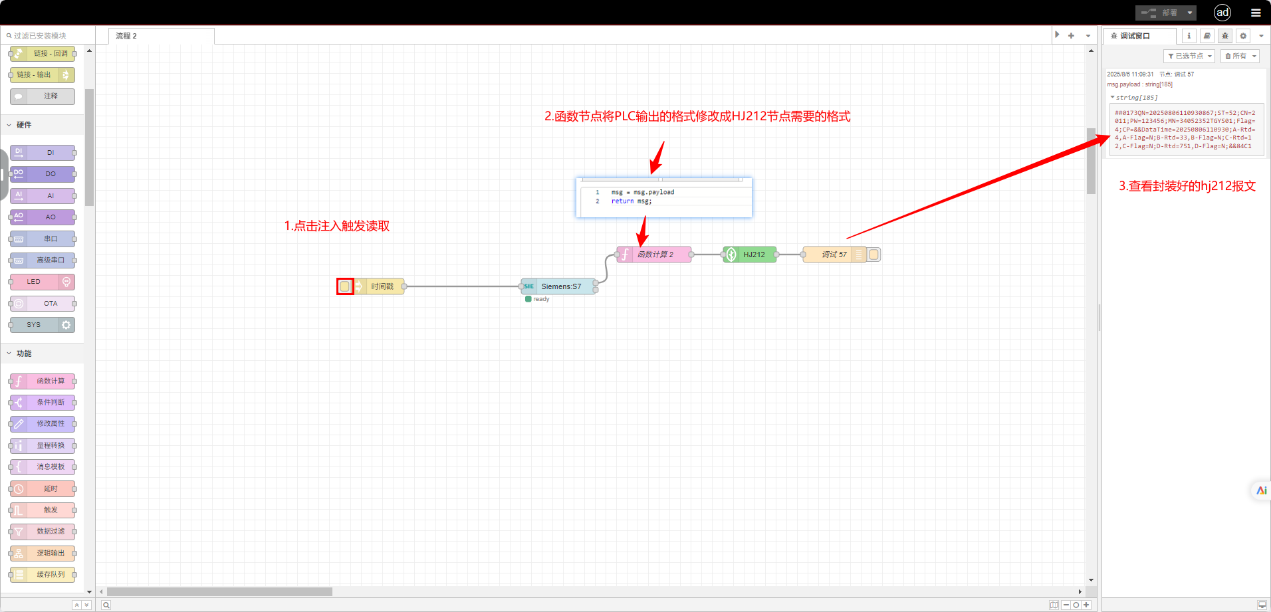

點擊注入節點。

將Siemens節點輸出的數據格式轉換成HJ212節點需要的格式。

HJ212節點封裝報文并打印顯示。

第四步：HJ212發送到TCP服務端

TCP客戶端節點中配置服務端的IP和端口(NetAssis軟件模擬TCP服務端)。

點擊注入節點，觸發流程運行一次。

報文封裝并打印在日志窗口。

TCP服務端接收HJ212數據。

第五步：自動運行

配置注入節點為周期性觸發，周期設為每 2秒執行一次。

TCP服務端2秒接收接收到一次數據。

流程源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/xfigle1mik8w68e4
