本文主要實現的功能是：使用EG系列網關完成Modbus協議與IEC104從站協議之間的雙向協議轉換。其中Modbus協議包括：Modbus TCP主站 / Modbus RTU主站 / Modbus TCP從站 / Modbus RTU從站。IEC104從站協議指的是網關作為IEC104從站和其它電力網關作為IEC104主站之間的通信協議。
Modbus RTU與Modbus TCP協議的區別在網關上的體現僅僅是一個配置項，因此不單獨區分介紹，案例演示過程中會有說明。
綜上所述，案例演示分為兩個部分：
Modbus主站與IEC104從站
本章節主要實現一個需求：使用EG系列網關實現Modbus主站和IEC104從站之間的雙向協議轉換。適用場景是：EG系列網關作為Modbus主站讀取傳感器的數據，然后將讀到的數據映射成IEC104從站的遙信遙測數據，等待IEC104主站來讀取；同時也能接收IEC104主站的遙調遙控命令，并將遙調遙控數據寫入到Modbus傳感器。
1. Modbus點位表
功能碼0x03 | ||
寄存器地址 | 讀寫權限 | 解析方式 |
00001 | 只寫 | Bool |
00002 | 只寫 | Bool |
40001 | 只讀 | 浮點數 |
40003 | 只讀 | 浮點數 |
2. 104點位表
元素地址 | 讀寫權限 | 解析方式 |
24577 | 只寫（遙控） | 0分閘/1合閘 |
24578 | 只寫（遙控） | 0分閘/1合閘 |
16385 | 只寫（遙測） | 浮點數 |
16386 | 只寫（遙測） | 浮點數 |
3. 點位映射關系
Modbus寄存器地址 | 數據流向 | 104點表地址 |
00001 | <- | 24577（遙控） |
00002 | <- | 24578（遙控） |
40001 | -> | 16385（遙測） |
40003 | -> | 16386（遙測） |
遙控104從站寫入Modbus從站：
通過寫104的地址24577，將值寫入Modbus的00001寄存器
通過寫104的地址24578，將值寫入Modbus的00002寄存器
讀取Modbus從站數據寫入104從站（外部104主機可通過遙測讀取）：
讀取Modbus的40001，將值寫入104的地址16385
讀取Modbus的40002，將值寫入104的地址16386
網關配置：
第一步：采集Modbus數據
第二步：添加104從站
第三步：Modbus主站數據映射到104從站
第四步：104主站數據寫入Modbus從站
第五步：自動運行
第一步：采集Modbus數據

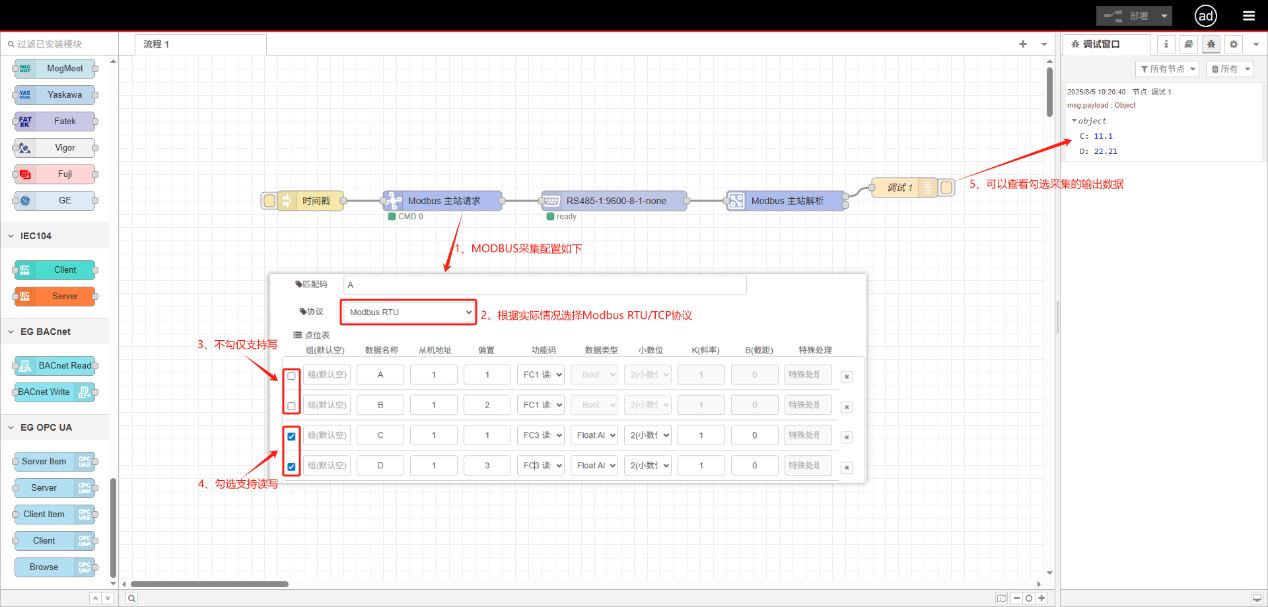

采集Modbus請參考其他案例，此處不做重點介紹。下圖為采集到Modbus RTU數據后，將數據打印輸出：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/hn4q2114580z53bu
第二步：添加104從站

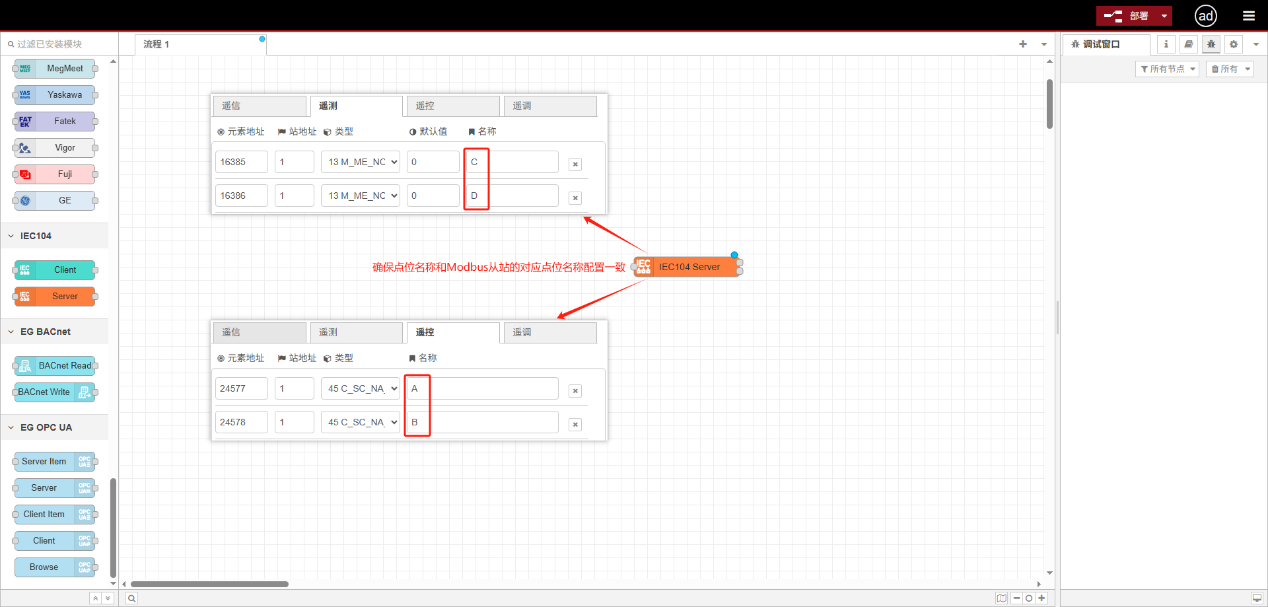

104從站詳細配置請參考其它案例，此處不做重點介紹。此處僅展示本示例所需配置：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/drq7xo13npfrqk5v
第三步：Modbus主站數據映射到104從站

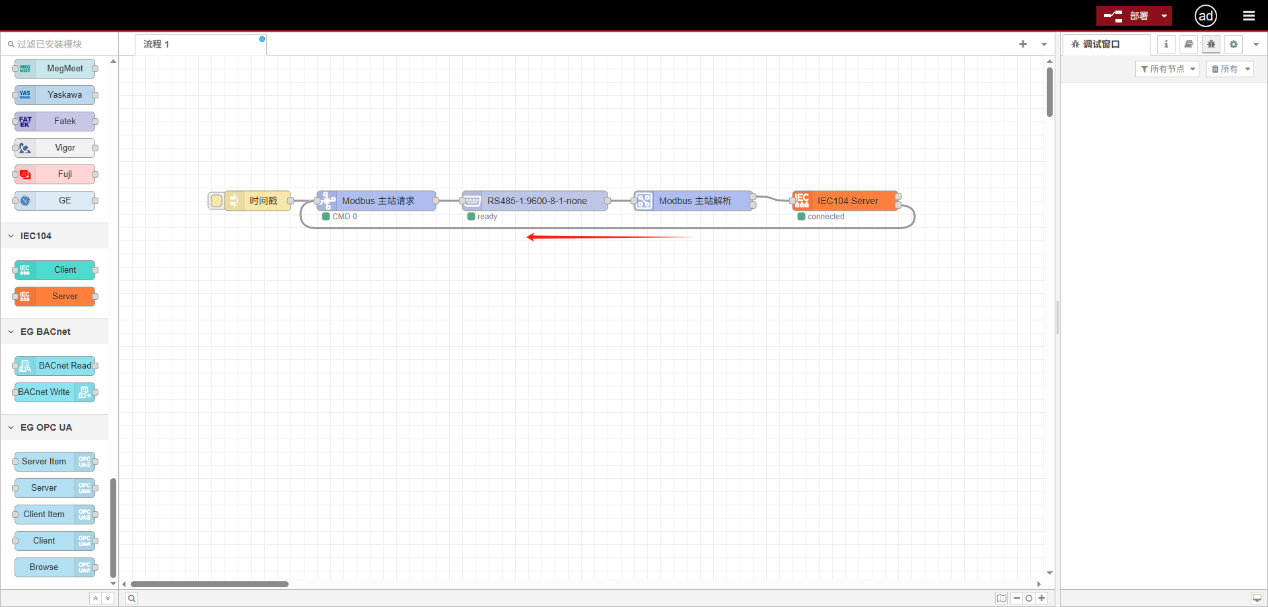

點擊注入節點 1，啟動Modbus數據采集流程，通過Modbus主站請求節點讀取寄存器數據（電腦端Modbus Slave軟件模擬從站），經Modbus主站解析節點解析后，將數據寫入104從站。
第四步：104主站數據寫入Modbus從站

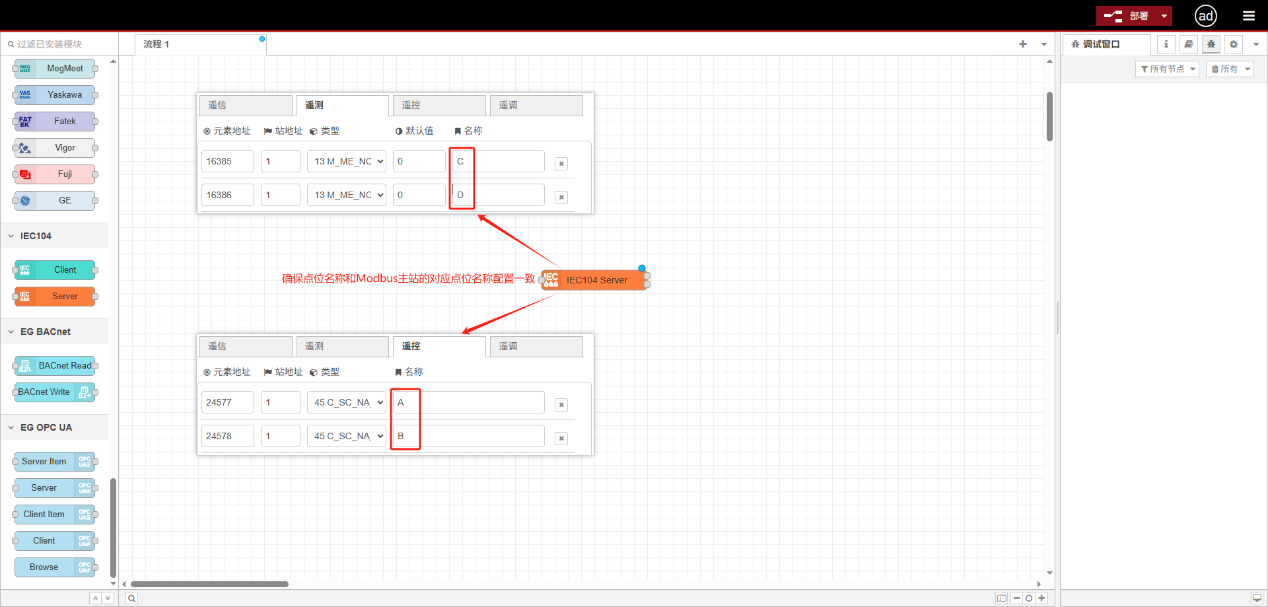

網關通過IEC104 Server節點，接收外部104主站遙控指令并解析后，將數據傳遞至Modbus 主站請求節點，將數據寫入到Modbus從站。
第五步：自動運行

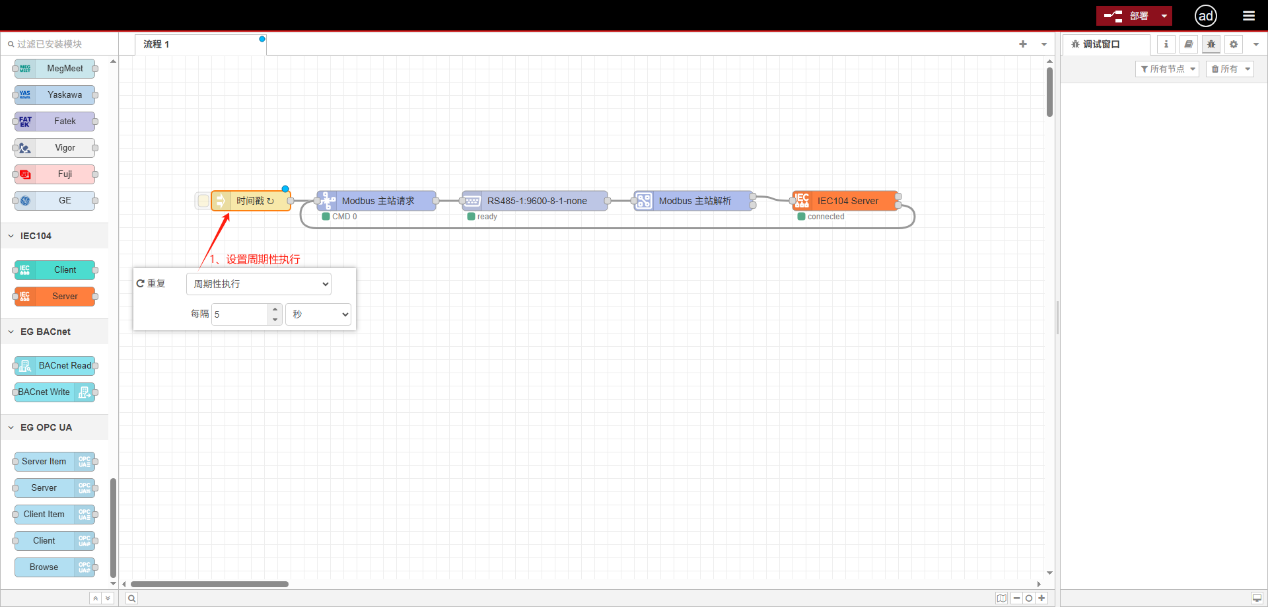

配置注入節點為周期性觸發，周期設為每 5 秒執行一次。
為保證數據轉換有序進行，采集周期依據實際情況而定。
流程源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/mhsbhmwylcvyhdt1
Modbus 從站與IEC104從站

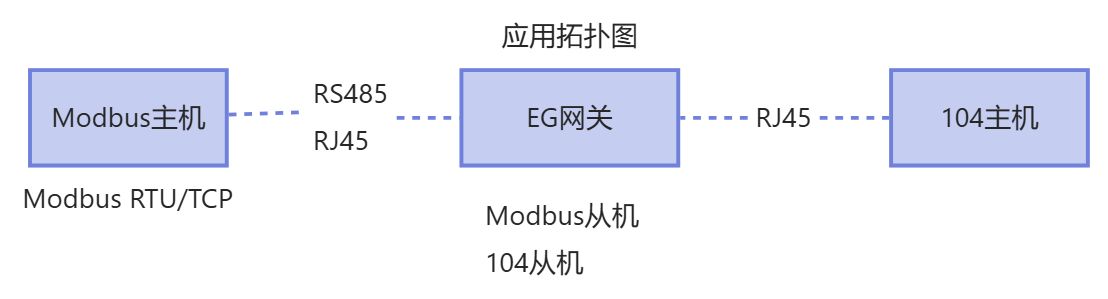

本章節主要實現一個需求：使用EG系列網關實現Modbus從站和IEC104從站之間的雙向協議轉換。適用場景是：EG系列網關作為IEC104從站接收IEC104主站的遙調遙控命令，然后將遙調遙控的數據映射為Modbus寄存器，并作為Modbus從站供外部Modbus主站讀取；同時網關也能接收外部Modbus主站的寫數據命令，并將數據映射成IEC104從站的遙信遙測數據，等待IEC104主站來讀取。
這樣即實現了，外部Modbus主站可以采用Modbus協議和IEC104主站實現數據雙向通信。
1. Modbus點位表
寄存器地址 | 解析方式 |
00001 | Bool |
00002 | Bool |
40001 | 浮點數 |
40003 | 浮點數 |
2. 104點位表
元素地址 | 解析方式 |
24577 | 0分閘/1合閘 |
24578 | 0分閘/1合閘 |
16385 | 浮點數 |
16386 | 浮點數 |
3. 點位映射關系
Modbus寄存器地址 | 數據流向 | 104點表地址 |
00001 | <- | 24577（遙控） |
00002 | <- | 24578（遙控） |
40001 | -> | 16385（遙測） |
40003 | -> | 16386（遙測） |
遙控104從站寫入Modbus從站：
外部104主站下發遙控指令，寫入104從站的遙控點24577，104從站節點將值輸出映射到Modbus從站的00001寄存器
外部104主站下發遙控指令，寫入104從站的遙控點24578，104從站節點將值輸出映射到Modbus從站的00002寄存器
控制Modbus從站寫入104從站：
外部Modbus主站下發寫指令，寫入Modbus從站的40001寄存器，Modbus從站節點將值輸出映射到104從站的遙測點16385
外部Modbus主站下發寫指令，寫入Modbus從站的40003寄存器，Modbus從站節點將值輸出映射到104從站的遙測點16386
網關配置：
第一步：添加Modbus從站
第二步：添加串口節點
第三步：添加104從站
第四步：Modbus從站和104從站數據交互
第一步：添加Modbus從站

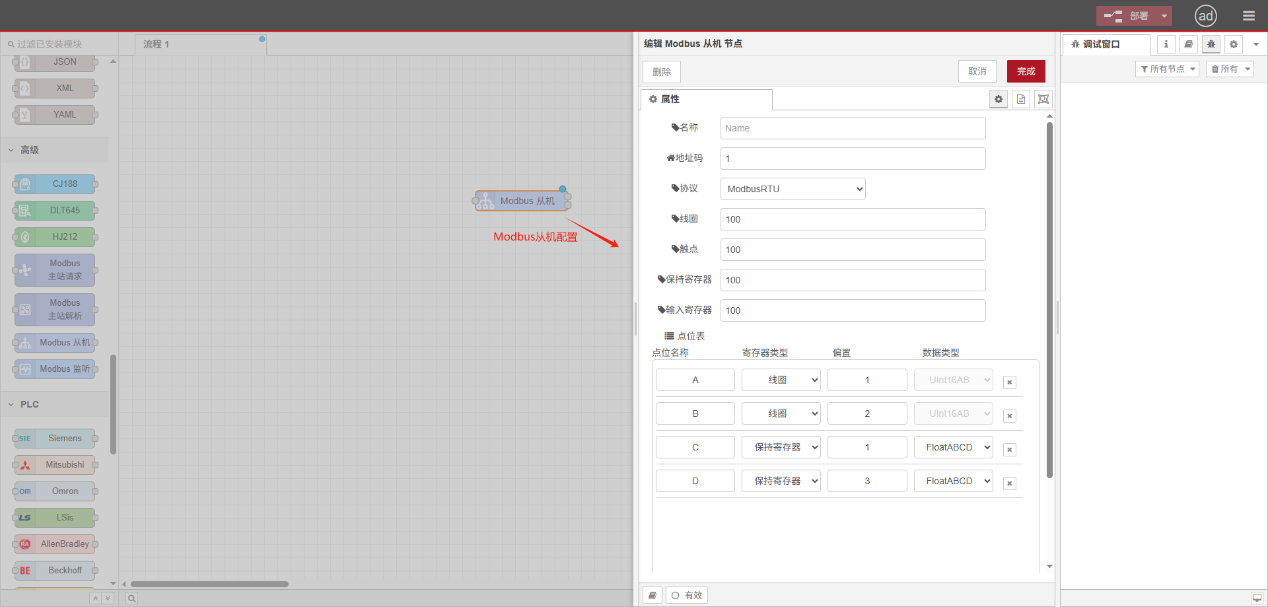

Modbus從站詳細配置請參考其它案例，此處不做重點介紹。此處僅展示本示例所需配置：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/ez6ci1bzet4og5gl
第二步：添加串口節點
串口節點用于外部Modbus主站與網關Modbus從站通信，詳細配置請參見其他案例，此處僅展示本示例所需配置：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/aa5zmwb55m6dbzzz
第三步：添加104從站
104從站詳細配置請參考其它案例，此處不做重點介紹。此處僅展示本示例所需配置：
此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/drq7xo13npfrqk5v
第四步：Modbus從站和104從站數據交互
流程源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/mhsbhmwylcvyhdt1
