本文主要實現的功能是：使用EG系列網關完成PLC協議與IEC104從站協議之間的雙向協議轉換。其中PLC協議指的是網關支持的所有PLC協議。IEC104從站協議指的是網關作為IEC104從站和其它IEC104主站之間的通信協議。

網關已經屏蔽了不同PLC協議之間的差異化，故本案例選擇西門子S7-200 Smart PLC作為演示載體，但文檔所述方法適用于所有PLC協議。

需求概述

本章節主要實現一個需求：使用EG系列網關實現PLC協議和IEC104從站之間的雙向協議轉換。適用場景是：EG系列網關作為IEC104從站接收IEC104主站的遙調遙控命令，然后將遙調遙控的數據寫入PLC；同時網關也能讀取PLC數據，并將數據映射成IEC104從站的遙信遙測數據，等待IEC104主站來讀取。

網絡拓撲

準備工作

1. PLC點位表

2. 104點位表

3. 點位映射關系

數據采集與上傳（PLC → 104 主機）：

讀取 PLC 中 VD0 寄存器的值，寫入 104 從機的遙測點 16385，供外部 104 主機通過遙測功能讀取

讀取 PLC 中 VD4 寄存器的值，寫入 104 從機的遙測點 16386，供外部 104 主機通過遙測功能讀取

遙控指令下發（104 主機 → PLC）：

外部 104 主機通過遙控命令向 104 從機的 24577 點寫入數據，104 從機將該數據寫入 PLC 的 VD0

外部 104 主機通過遙控命令向 104 從機的 24578 點寫入數據，104 從機將該數據寫入 PLC 的 VD4

需求分析

網關配置：

第一步：采集PLC數據

第二步：配置104從站

第三步：PLC地址與104地址映射

第四步：自動運行

需求實現

第一步：采集PLC數據

采集PLC請參考其他案例，此處不做重點介紹。下圖為采集到PLC數據后，將數據打印輸出：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/gkvlbflayb5ub0zp

第二步：配置104從站

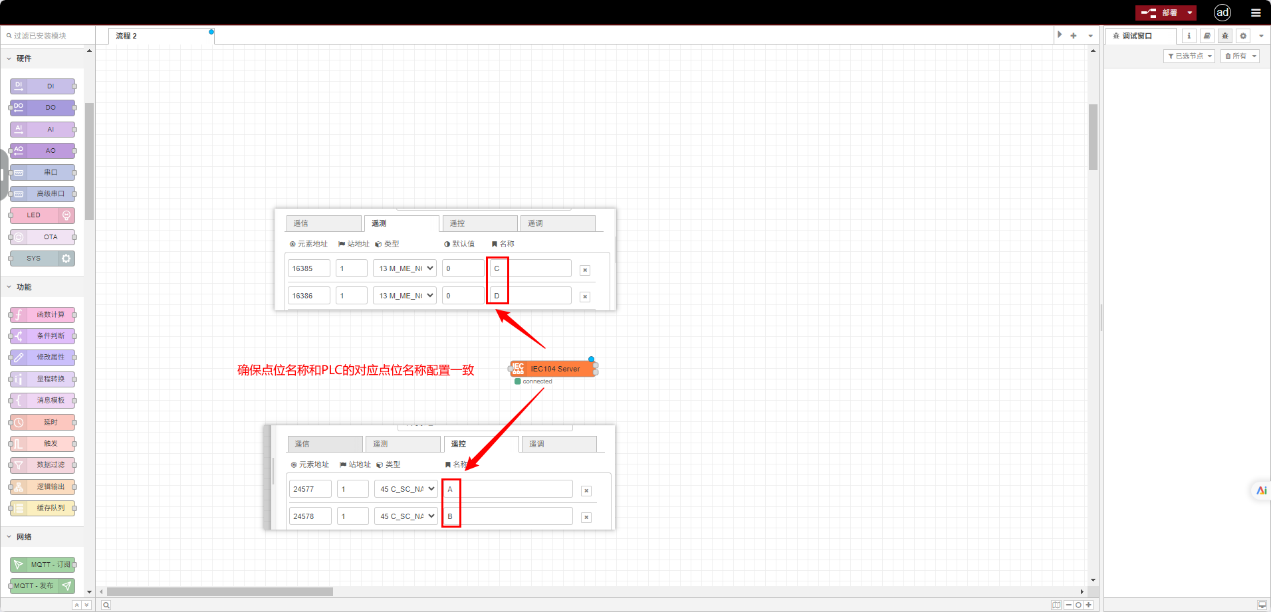

IEC104 Server節點可參考其他案例，此處不做重點介紹。下圖示例中配置了兩個遙測和兩個遙控，分別對應PLC的四個數據點：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/drq7xo13npfrqk5v

第三步：PLC地址與104地址映射

1.讀取PLC數據寫入104從機中

點擊注入節點，讀取PLC數據。

PLC數據傳入IEC104Server節點，寫入到104從機中。

外部104主機可通過遙測讀取。

2.外部104主機遙控寫入到PLC中

IEC104主機寫入遙控數據。

IEC104Server節點將遙控數據回傳給Siemens節點。

Siemens節點將遙控數據寫入到PLC。

第四步：自動運行

在PLC讀取配置中，將循環讀取時間設定為 2000ms，以此實現每2秒一次的讀取頻率。然后將讀取到的數據寫入到IEC104從機中。

流程源碼https://iotrouter.yuque.com/zn3vdn/eg8000/sdp7gtg2xyyfdwzm
