本文主要實現的功能是：使用EG系列網關完成PLC協議與IEC104主站協議之間的雙向協議轉換。其中PLC協議指的是網關支持的所有PLC協議。IEC104主站協議指的是網關作為IEC104主站和其它電力設備從站之間的通信協議。

網關已經屏蔽了不同PLC協議之間的差異化，故本案例選擇西門子S7-200 Smart PLC作為演示載體，但文檔所述方法適用于所有PLC協議。

需求概述

本章節主要實現一個需求：使用EG系列網關實現PLC協議和IEC104主站之間的雙向協議轉換。適用場景是：EG系列網關作為PLC主站讀取PLC數據，然后作為IEC104主站將讀取的數據以遙調遙控的方式寫入IEC104從站；同時也能作為IEC104主站讀取IEC104從站的遙信遙測數據，并將讀取的數據寫入到PLC。

網絡拓?fù)?/span>

準備工作

1. PLC點位表

2. 104點位表

3. 點位映射關系

讀取PLC寫入104：

讀取PLC的I0.0狀態，將值寫入104的24577

讀取PLC的I0.1狀態，將值寫入104的24578

讀取104寫入PLC：

讀取104的16385，將值寫入PLC的VD0

讀取104的16386，將值寫入PLC的VD4

需求分析

網關配置：

第一步：采集PLC數據

第二步：采集IEC104數據

第三步：PLC與IEC104數據交互

第四步：自動運行

需求實現

第一步：采集PLC數據

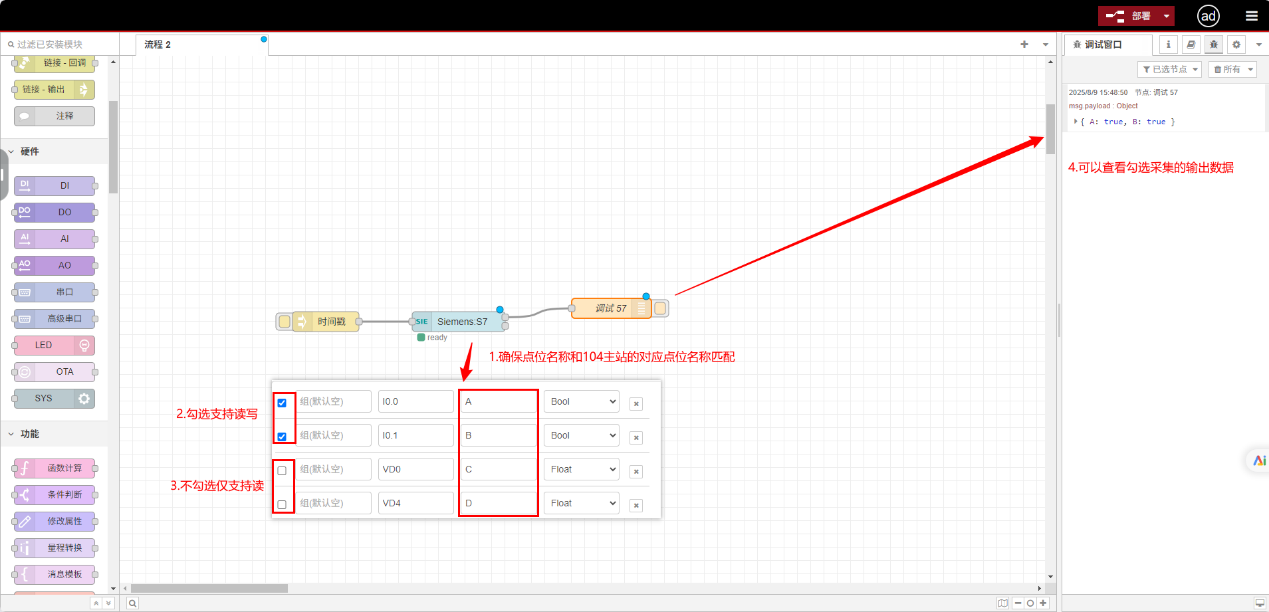

采集PLC請參考其他案例，此處不做重點介紹。下圖為采集到PLC數據后，將數據打印輸出：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/gkvlbflayb5ub0zp

第二步：采集IEC104數據

采集104數據可參考其它案例，此處不做重點介紹。下圖為采集到104數據后，將數據打印輸出：

此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/wff6kithpkit8nry

第三步：PLC與IEC104數據交互

1.讀取PLC寫入104

點擊注入節點 ，啟動PLC數據采集流程。

通過Siemens節點讀取PLC數據（S7-200 Smart）。

解析后將數據寫入104（電腦端IEC104模擬終端模擬從站）。

2.讀取104寫入PLC

IEC104Clinet節點配置總召周期，讀取104數據。

將讀取到的104數據寫入PLC（S7-200 Smart）。

第四步：自動運行

配置PLC讀取周期為6秒讀取一次。

流程源碼https://iotrouter.yuque.com/zn3vdn/eg8000/ku8tgzn82nhfiwzt
