需求概述

本文主要實現的功能是：使用EG系列網關實現對Modbus RTU和Modbus TCP設備的數據采集。

節點使用詳情查看：（Modbus 讀/寫/服務詳情：https://iotrouter.yuque.com/zn3vdn/eg8000/deauhgopg8ggogap）

Modbus讀：用于Modbus RTU/Modbus TCP協議的數據讀取。

Modbus寫：用于Modbus RTU/Modbus TCP協議的數據寫入。

Modbus服務：用于Modbus RTU/Modbus TCP協議的服務端，即從站，寄存器地址可以自定義。

以上3個節點在原Modbus請求Modbus解析節點的基礎上增加了多個特色功能：寄存器配置導入導出、動態配置采集參數、結果基本計算、數據匯總輸出等等。

Modbus基礎概念此處不在介紹，如果不熟悉，請參考以下資料：https://iotrouter.yuque.com/attachments/yuque/0/2025/pdf/38696274/1753768218220-93df9205-5f53-458d-9ad9-38e48c0ed131.pdf

Modbus TCP 讀數據

準備工作

1. 硬件接線

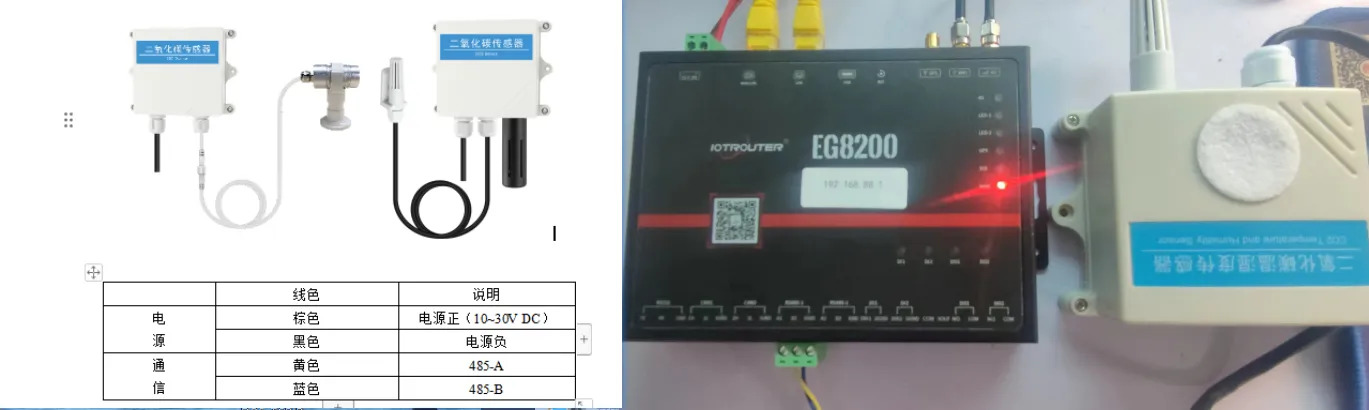

RS485接線方式為，傳感器的485A接網關的A1，485B接網關的B1。

2. 串口參數

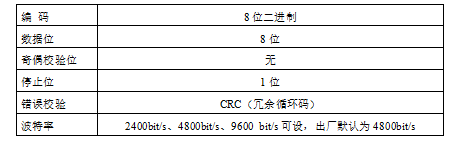

通過下圖可知串口參數為波特率:4800,數據位:8,停止位:1,校驗位:無校驗。

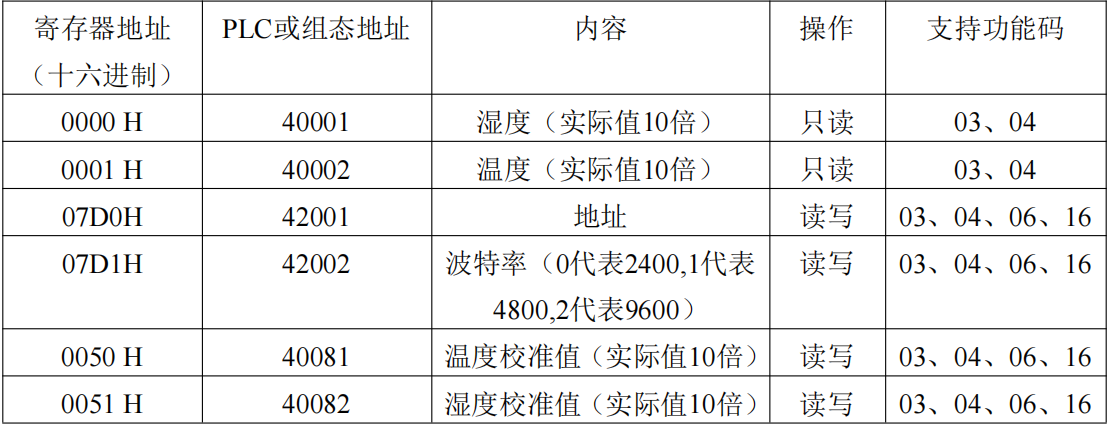

3. 寄存器參數

實現流程

從節點欄拖出一個Modbus 讀節點，正確配置從站地址、功能碼、串口通信參數以及數據點，添加完成后，可通過注入節點觸發數據采集，并使用調試節點查看采集到的數據。配置如下：

此處為語雀視頻卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/dcg93lzw7bgvwx02

流程源碼:見文末

Modbus TCP 讀數據

準備工作

1.網絡環境搭建

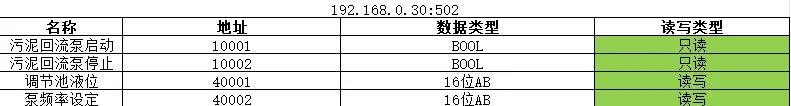

Modbus TCP從機參數說明：

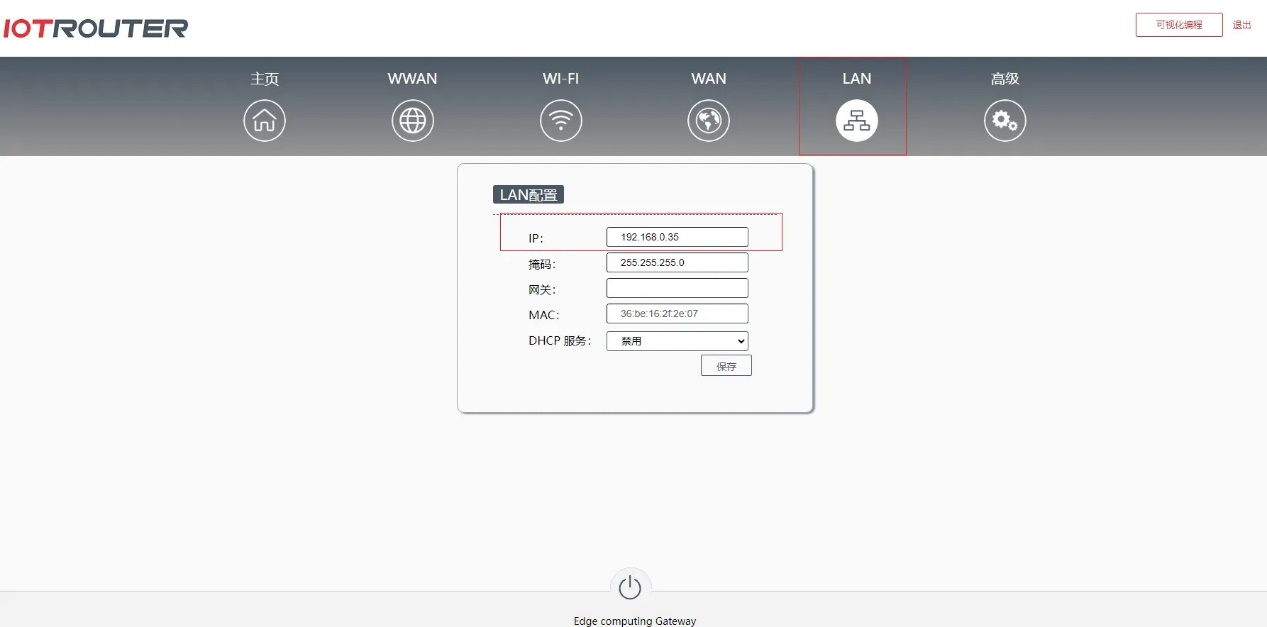

如上所述：從機IP為192.168.0.30，EG系列網關也需要更改LAN口IP為192.168.0.xx，并連接至同一網絡下（xx可為1-255的任意值，注意IP不能沖突）。

2.驗證環境

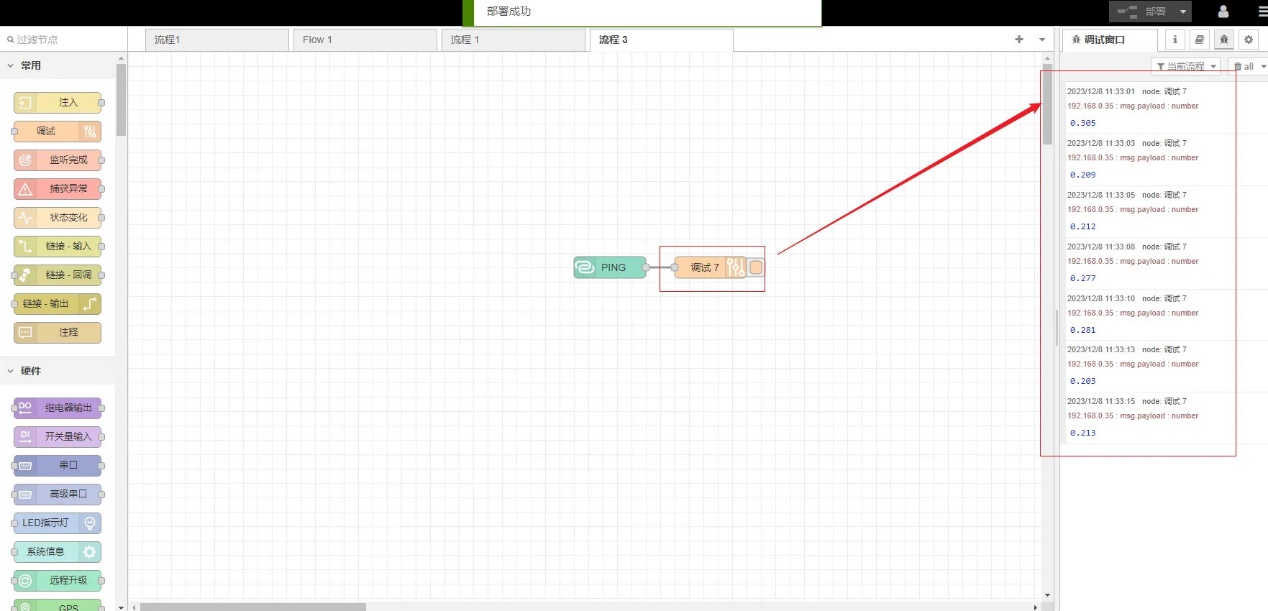

驗證局域網內從機和網關是否能PING通，使用PING節點填入從機IP，如果返回?cái)?shù)字表示網絡通道已經建立：

實現流程

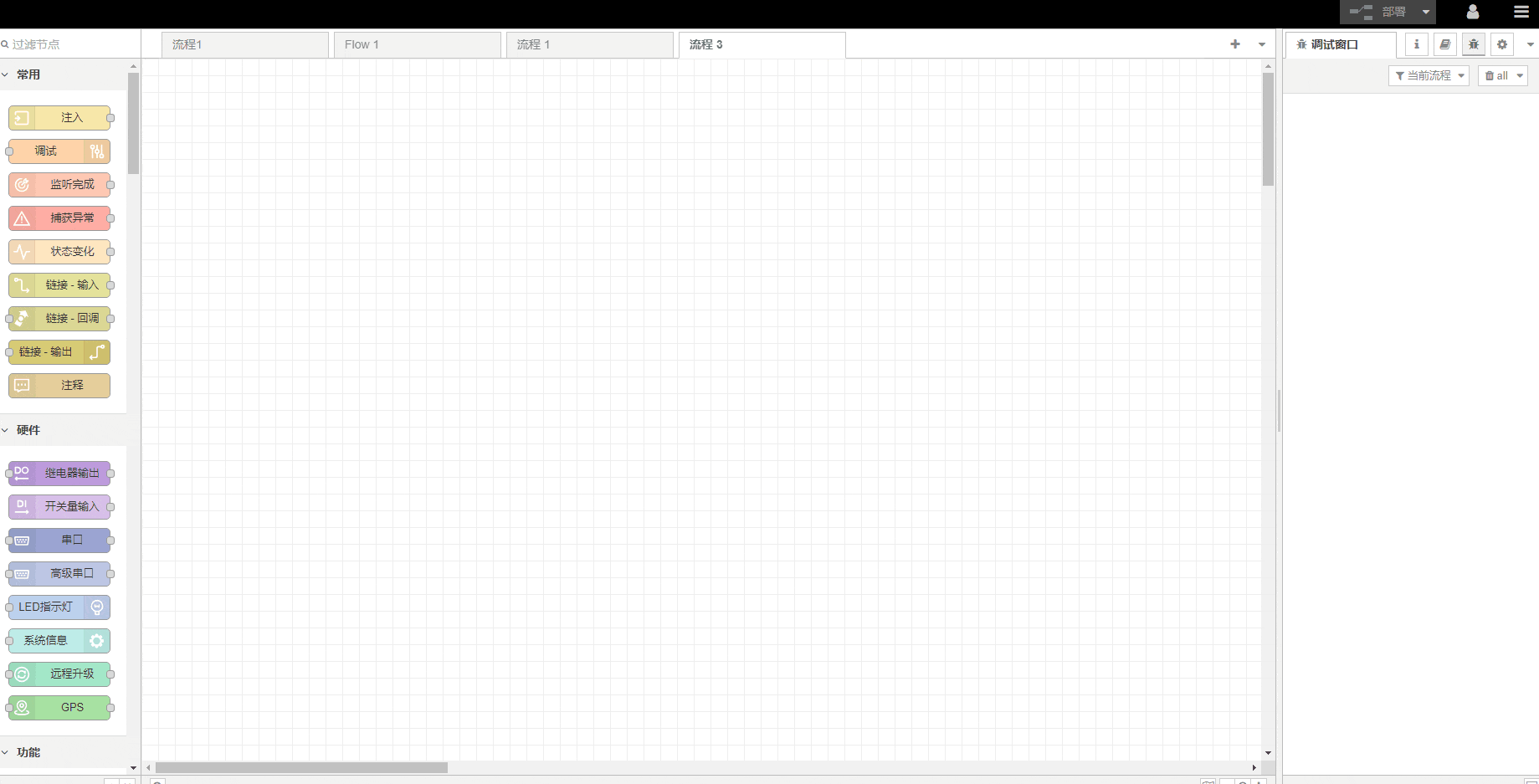

從節點欄拖出一個Modbus 讀節點，正確配置從站地址、功能碼、網絡通信參數以及數據點，添加完成后?？赏ㄟ^注入節點觸發數據采集，并使用調試節點查看采集到的數據。配置如下：

流程源碼:https://iotrouter.yuque.com/zn3vdn/eg8000/dcg93lzw7bgvwx02
