本文主要實現的功能：使用EG系列網關，對Modbus TCP協議從站實現寫數據操作。Modbus RTU與Modbus TCP協議的區別在網關上的體現僅僅是一個配置項，因此不單獨區分介紹。
節點使用詳情查看：此處為語雀內容卡片，點擊鏈接查看：https://iotrouter.yuque.com/zn3vdn/eg8000/deauhgopg8ggogap
確認點位信息
線圈：
功能碼：01/05/0F | ||
寄存器地址 | 權限 | 解析方式 |
0x0000 | 讀寫 | 位 |
0x0001 | 讀寫 | 位 |
保持寄存器：
功能碼：03/06/10 | ||
寄存器地址 | 權限 | 解析方式 |
0x0000 | 讀寫 | 16位無符號整型 |
0x0001 | 讀寫 | 16位無符號整型 |
寫單個線圈（靜態方式寫）

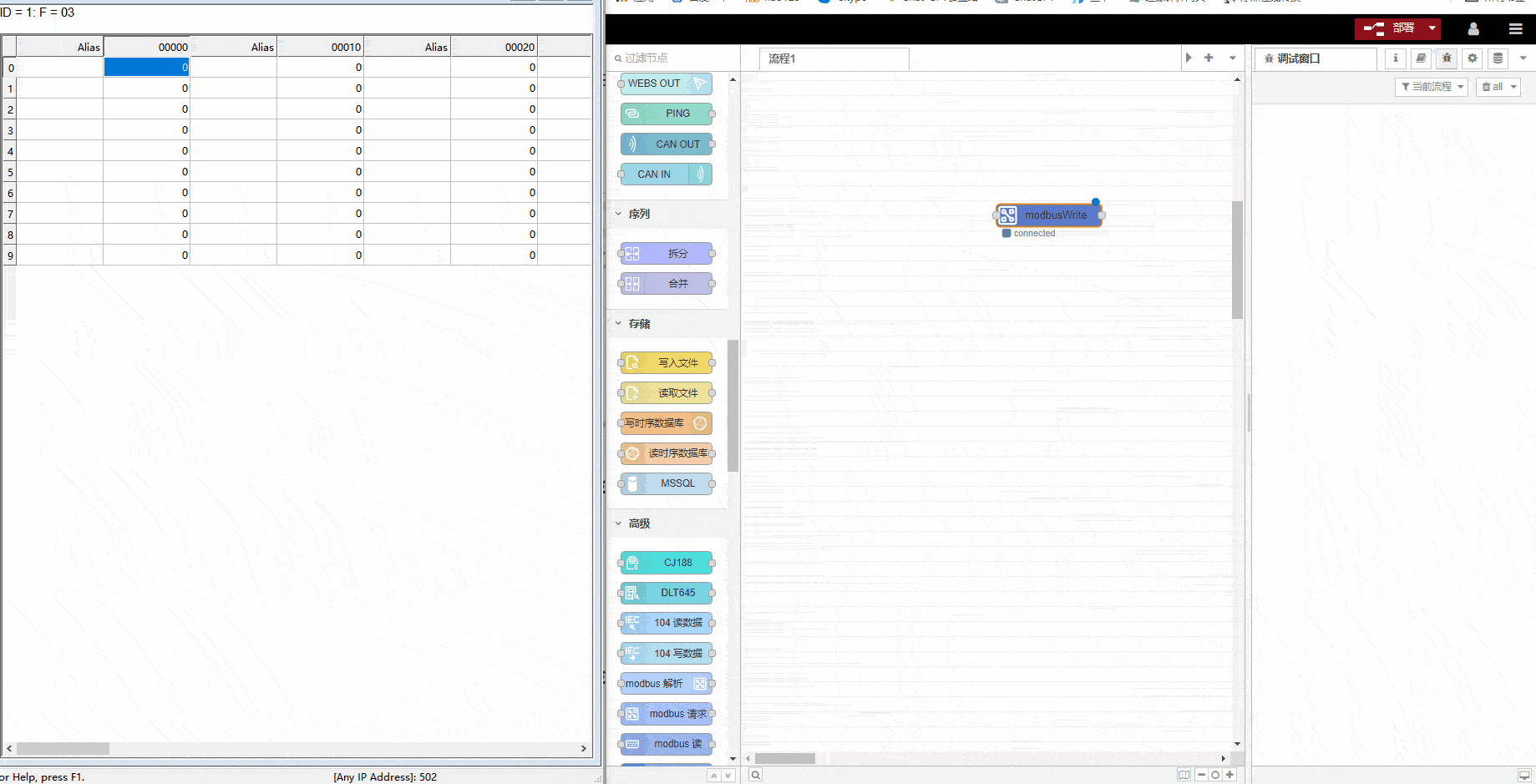

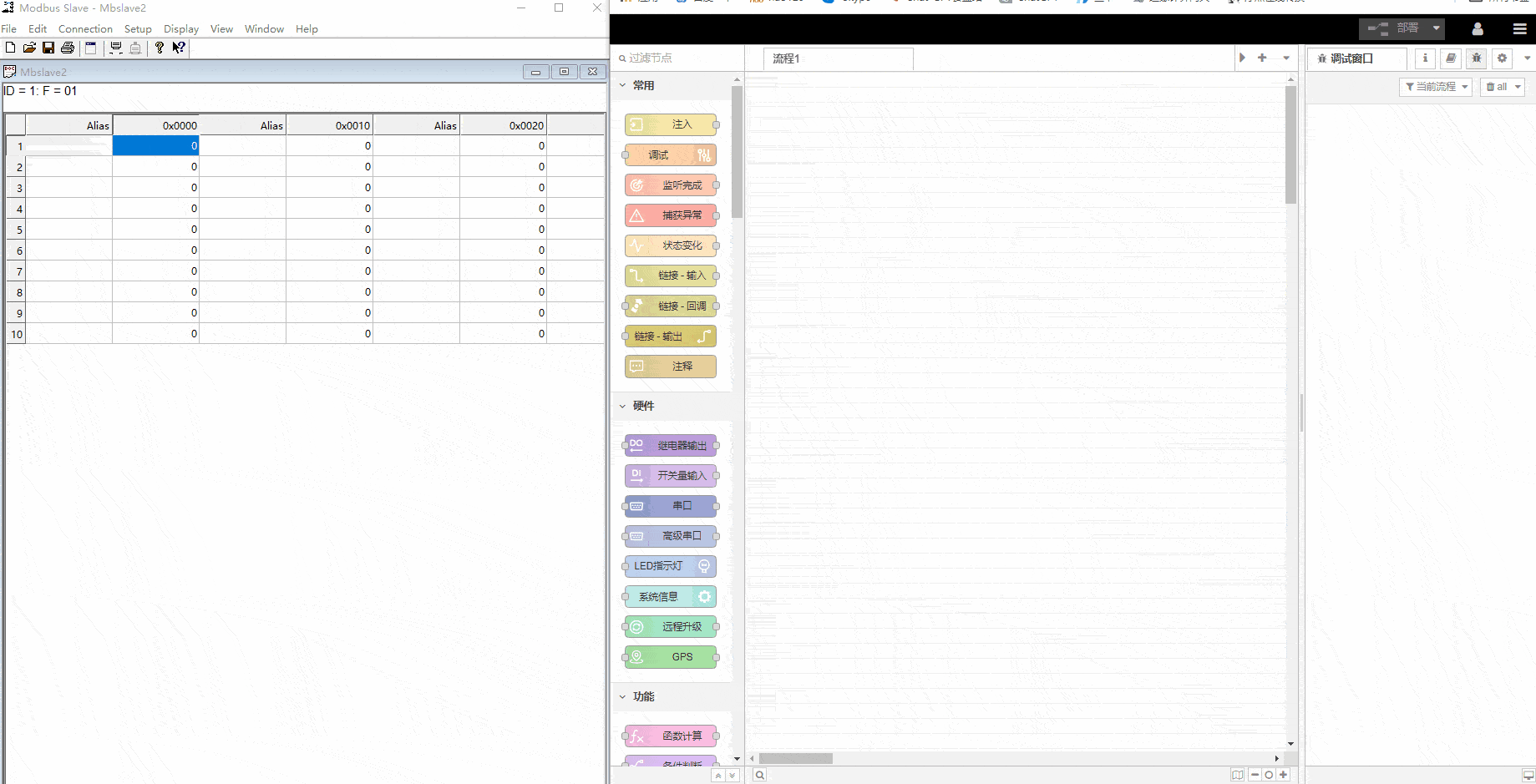

從節點庫拖出一個Modbus 寫節點，兩個注入節點來注入開和關，調試節點打印寫入成功還是失敗。如下圖所示：當點擊注入的時候，左側Modbus模擬從機的第一個線圈點位會跟隨變化。
寫單個線圈（動態方式寫）
Json格式：
{ uid: 1, //從機地址 fc: 5,//功能碼寫單個線圈 address: 0,//寄存器地址 value: false//寫入的狀態 } |
相比于靜態的優勢：不需要一個點位用一個寫節點，要寫入的寄存器地址以及要寫入的值都可以通過傳參的方式去動態修改。
寫多個線圈（靜態方式寫）

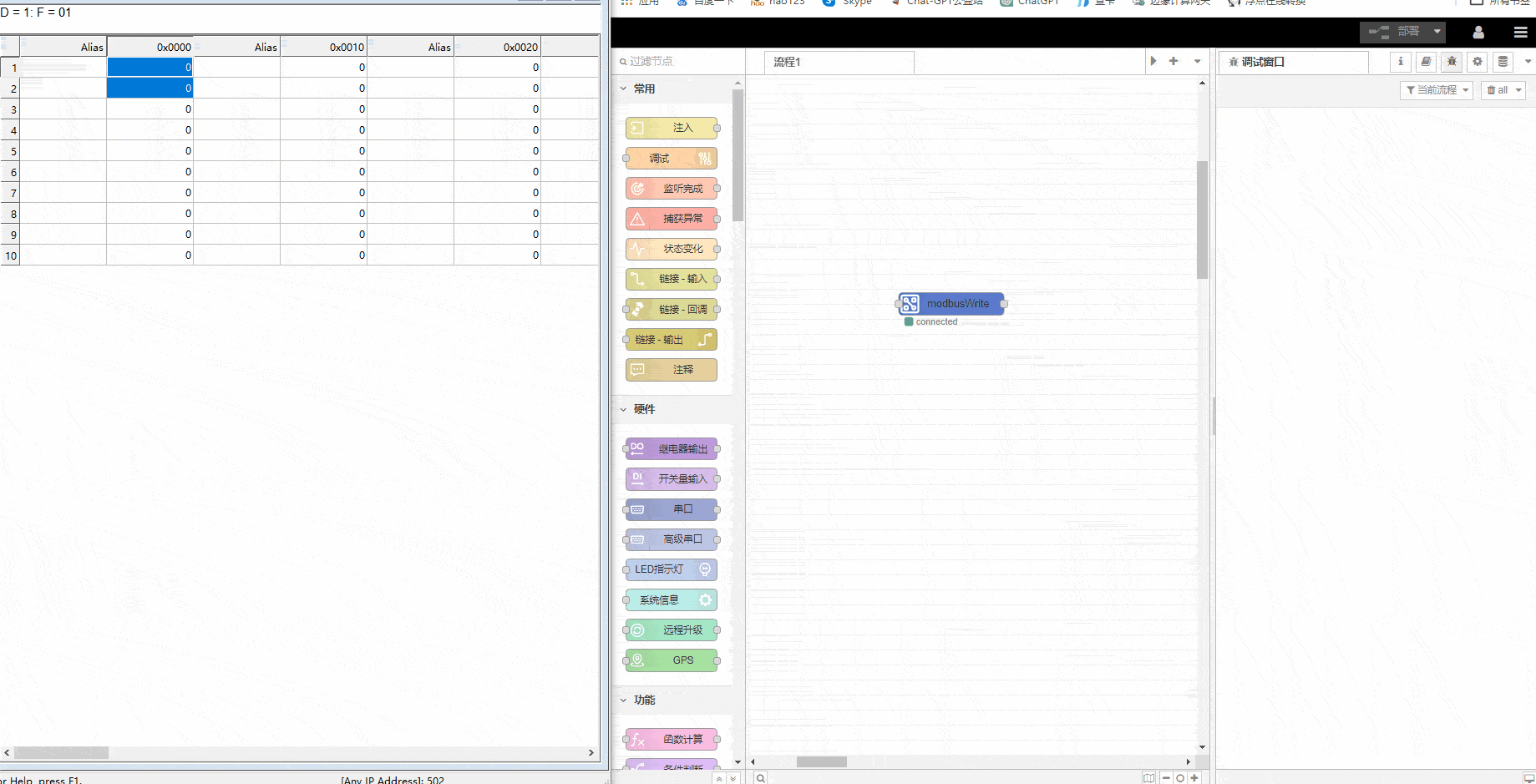

示例寫入兩個線圈 0x0000和0x0001。當點擊注入的時候，左側Modbus模擬從機的兩個線圈點位也會跟隨變化：
Q：為什么注入3兩個繼電器閉合，注入0兩個繼電器會斷開？
[3]（十進制） = [00000011]（二進制） ，按照Modbus協議規范，寫線圈是按位寫。因此 [00000011]表示從起始寄存器開始的兩個線圈閉合。同理， [0]表示斷開。
寫多個線圈（動態方式寫）
Json格式：
{ uid: 1, //從機地址 fc: 15,//功能碼寫多個線圈 address: 0,//寄存器地址 quantity: 2,//寫入的寄存器數量 value: [3]//寫入的值，寫多個傳入數組 } |

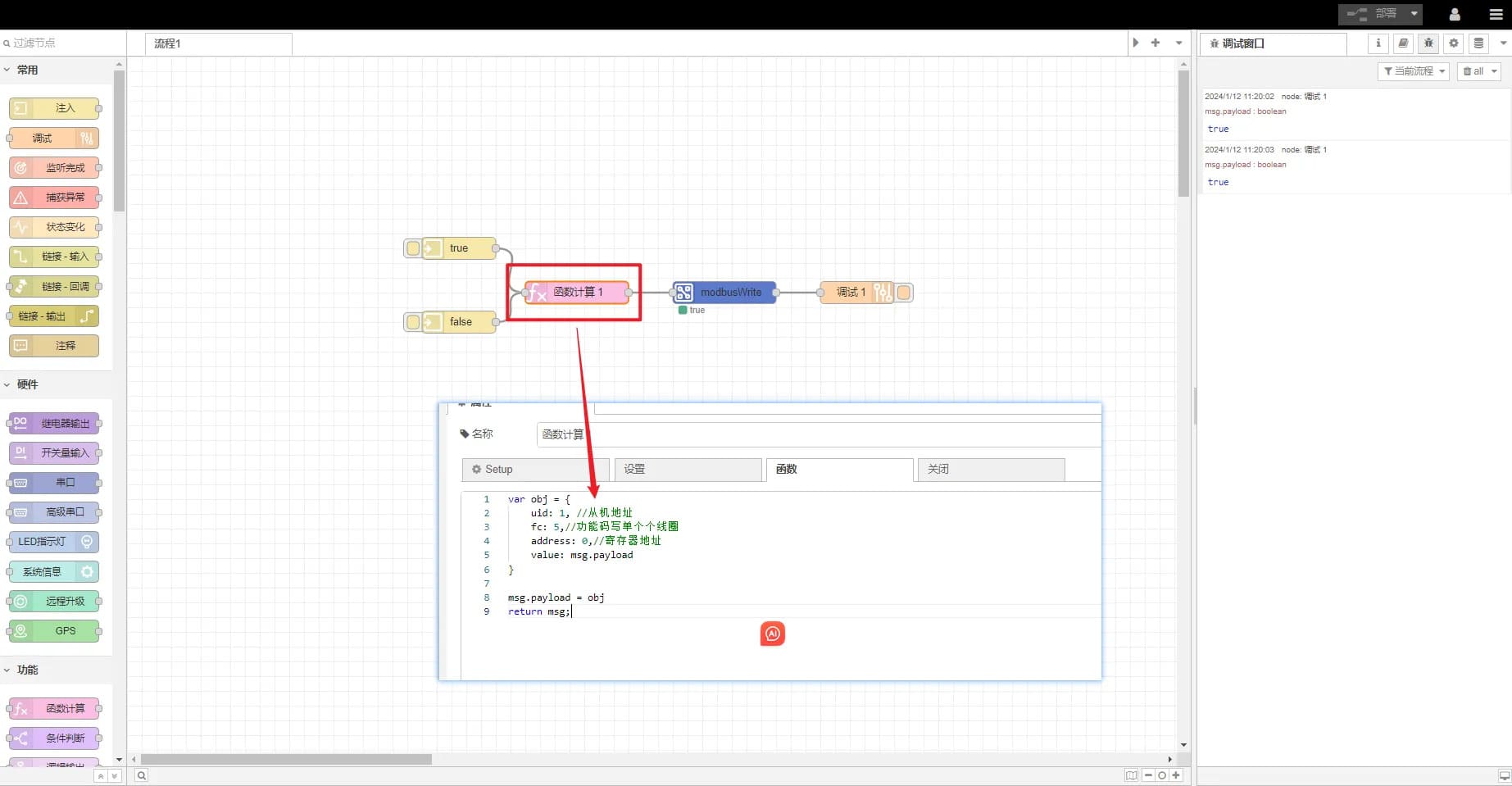

以下示例為，收到“open”字符串則閉合兩個線圈，收到“close”字符串則斷開兩個線圈：
寫單個保持寄存器（靜態方式寫入）

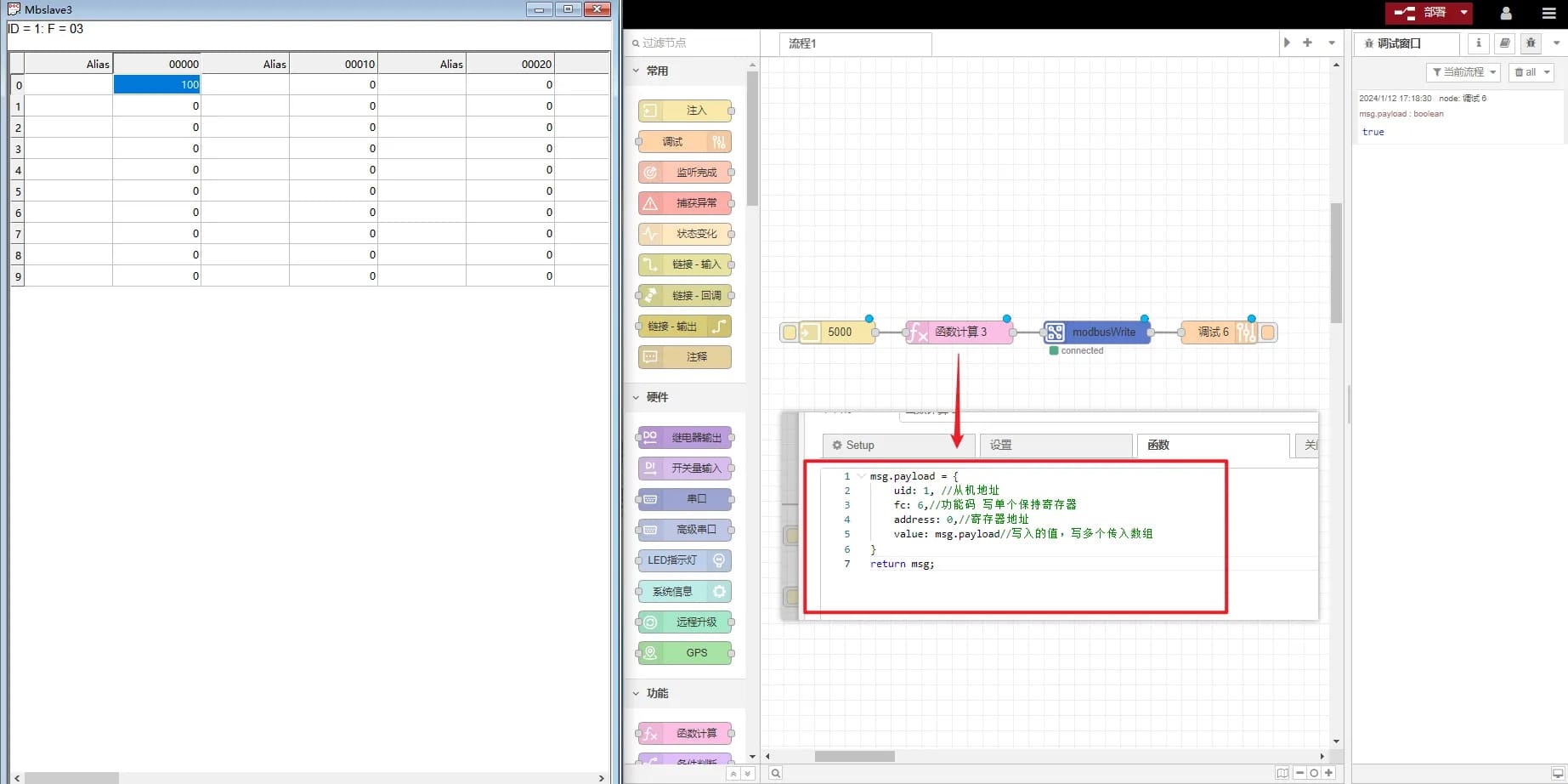

向寄存器0x0000寫入100，當點擊寫入后左側Modbus從機寄存器0x0000的值變成100：
寫單個保持寄存器（動態的方式寫入）
Json格式：
{ uid: 1, //從機地址 fc: 6,//功能碼 寫單個保持寄存器 address: 0,//寄存器地址 value: msg.payload//寫入的值，寫多個傳入數組 } |
寫多個保持寄存器（動態寫入）
Json格式:
{ uid: 1, //從機地址 fc: 16,//功能碼 寫多個保持寄存器 address: 0,//寄存器地址 quantity: 2, //寫入的寄存器數量 value: [0x03,0xE8,0x00,0xC8]//寫入的值，寫多個傳入數組 } |

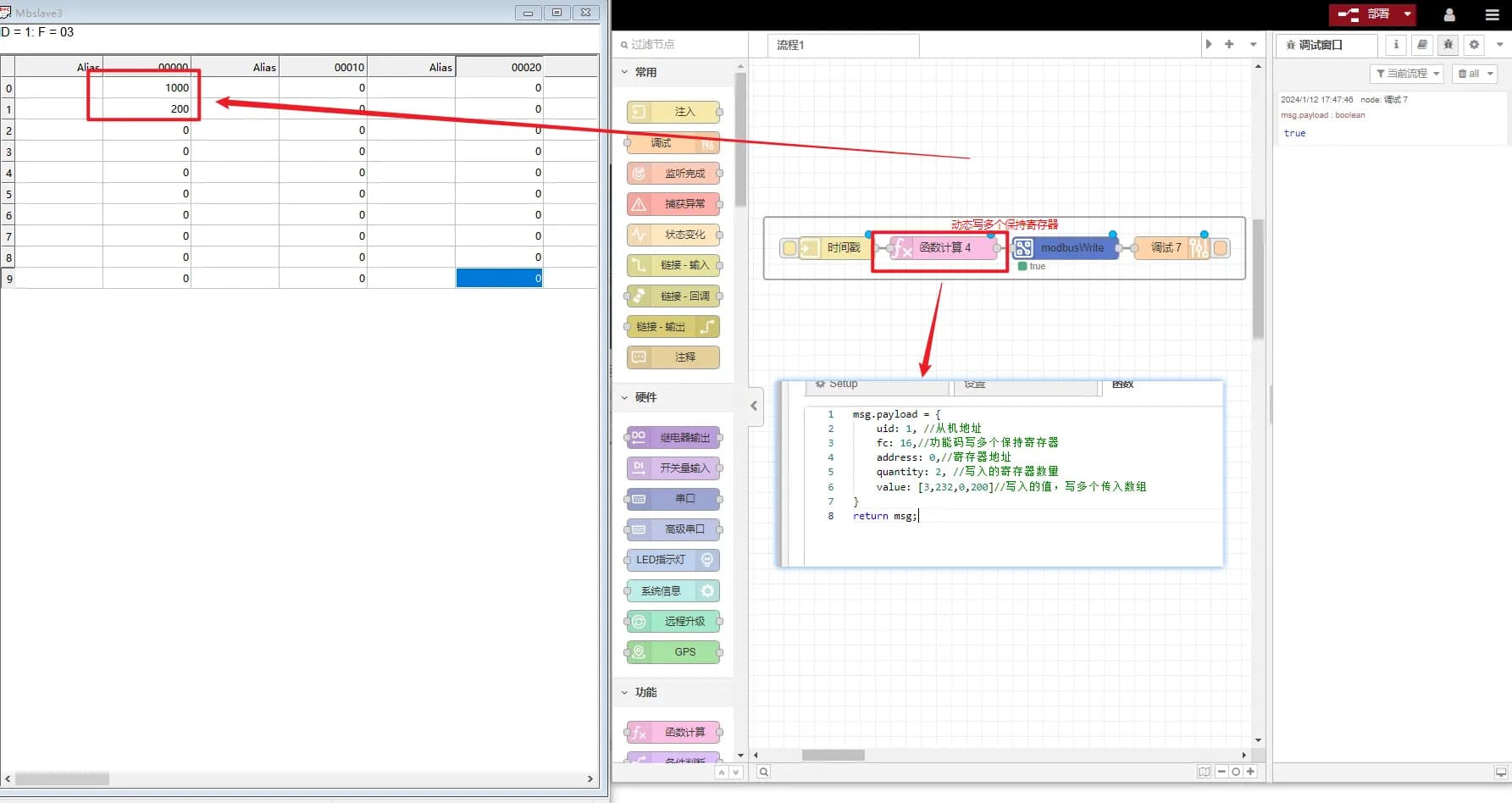

寫多個不支持靜態寫入，因為需要傳入?yún)?shù)格式是數組。以上參數配置為動態的形式向寄存器0x0000寫入1000，0x0001寫入200。
Q：為什么寫入1000，2000，實際傳參是 [0x03,0xE8,0x00,0xC8]？
[1000]（十進制） = [0x03E8]（十六進制HEX）
[200]（十進制） = [0x00C8]（十六進制HEX）
如上所示，實際傳參為要寫入值的十六進制，拆分為2個字節的表現形式。（Modbus協議規范）
源碼：https://iotrouter.yuque.com/zn3vdn/eg8000/nm3zgvrtlcssmlbd
