PRESS CENTEREG8200邊緣計算網關支持讀寫滿足 CJ/T 188-2004 標準的戶用計量儀表 。
協議可參考:https://iotrouter.yuque.com/attachments/yuque/0/2023/pdf/38696274/1698394496011-8d0bb7e8-9f74-4d73-852c-1d673d8e3b44.pdf
支持在CJ188節點中配置多個要采集的數據,通過輸入消息來觸發數據采集。CJ188節點按照數據點的配置順序進行采集,每采集完一個數據點即輸出一個消息對象。
串口配置:選擇CJ188設備接入的串口號 數據名稱:要采集的數據點名稱,鍵值對的KEY,用戶自定義 水表類型:2位16進制字符,例如:10表示冷水水表 水表地址:14位字符串格式的水表地址,例如:00202307160177 數據標識:4位16進制字符,例如:901F表示讀計量數據 詳情請參考協議文檔 |

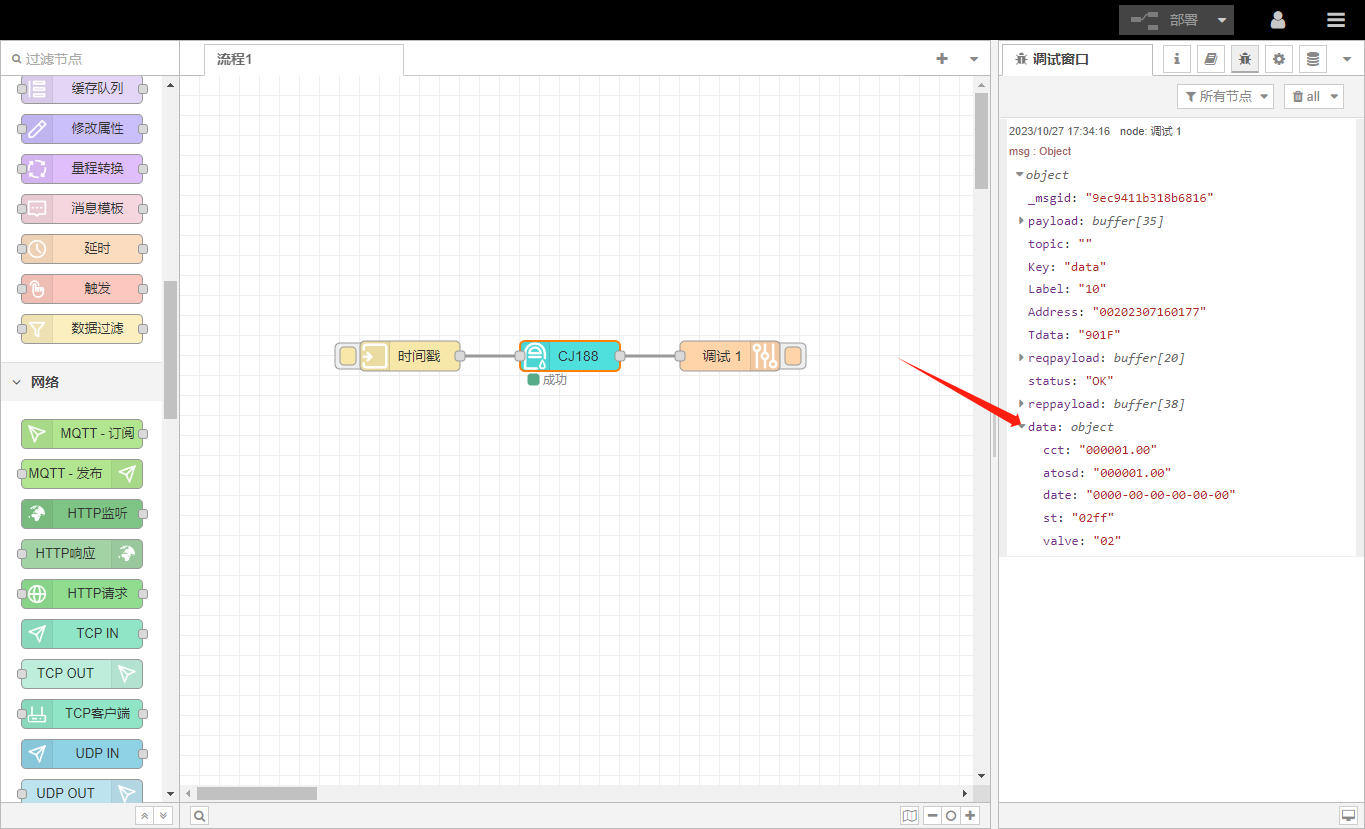

示例采集一個表號為00202307160177的冷水水表的計量數據,數據名稱自定義為data,采集結果存儲在屬性msg.data中,如圖所示:結果含義請參考高級用法輸出:
源碼:見文末
支持向CJ188節點輸入符合規定的消息對象,實現【寫數據】、【讀數據】、【寫閥門狀態】等功能。
《 CJ/T 188-2004 戶用計量儀表數據傳輸技術條件》規定的數據標識一般包含多個屬性,因此解析數據成功后將多個屬性合為一個對象輸出,當CJ188節點的輸入包含msg.key屬性,輸出以msg.key值作為對象名,否則以msg.address作為對象名。
寫輸入
msg.type #水表類型:2位16進制字符串,例如:10表示冷水水表 msg.address #水表地址:14位字符串格式的水表地址,例如:00202307160177 msg.cmd #控制碼:字符串格式,具體請參考協議文檔 msg.ret #正常應答控制碼:字符串格式,具體請參考協議文檔 msg.datalen #數據長度:字符串格式,具體請參考協議文檔 msg.identify #數據標識:字符串格式,具體請參考協議文檔 msg.seq #序列號:字符串格式,具體請參考協議文檔 msg.val #要寫入的值,寫必填,讀請忽略此屬性 msg.key #輸出結果對象名(選填,如果未攜帶該字段,輸出對象名為msg.address) |
寫輸出
msg.type #輸入的字段 msg.address #輸入的字段 msg.cmd #輸入的字段 msg.ret #輸入的字段 msg.datalen #輸入的字段 msg.identify #輸入的字段 msg.seq #輸入的字段 msg.val #輸入的字段 msg.status # OK"正?;貜?fù)"TIMEOUT"超時 msg.reqpayload #請求的命令幀 msg.payload #響應的命令幀,如果超時則為空 msg.key(msg.address) #寫入結果 【true】:成功 【write reply Error】:回復錯誤 【write Error】:控制碼錯誤 |
讀輸入
msg.type #水表類型:2位16進制字符串,例如:10表示冷水水表 msg.address #水表地址:14位字符串格式的水表地址,例如:00202307160177 msg.cmd #控制碼:字符串格式,具體請參考協議文檔 msg.ret #正常應答控制碼:字符串格式,具體請參考協議文檔 msg.datalen #數據長度:字符串格式,具體請參考協議文檔 msg.identify #數據標識:字符串格式,具體請參考協議文檔 msg.seq #序列號:字符串格式,具體請參考協議文檔
msg.key #輸出結果對象名(選填,如果未攜帶該字段,輸出對象名為msg.address) |
讀輸出
msg.type #輸入的字段 msg.address #輸入的字段 msg.cmd #輸入的字段 msg.ret #輸入的字段 msg.datalen #輸入的字段 msg.identify #輸入的字段 msg.seq #輸入的字段 msg.status # OK"正?;貜?fù)"TIMEOUT"超時 msg.reqpayload #請求的命令幀 msg.payload #響應的命令幀,如果超時則為空 msg.key(msg.address) #讀取結果 #【read reply Error】:回復錯誤 #【read Error】:控制碼錯誤 #【read data identification error】:數據標識錯誤 #【Object】:參考對象說明 #讀取對象參考 #數據標識 屬性含義 #901F讀計量數據 cct:當前累計流量 #atosd:結算日累計流量 #data:實時時間 #st:狀態ST,16進制 #value:狀態ST,低2位D0D1,16進制 #D120~D12B 歷史計量數據 #8102讀價格表 price1:價格1 #dosage1:用量1 #price2:價格2 #dosage2:用量2 #price3:價格3 #dosage3:用量3 #8103讀結算日 #8104讀抄表日 #8105計數器寄存器 seq:本次購買序號 #som:本次購入金額 #ca:累計購入金額 #ra:剩余金額 #st:狀態ST,16進制 #value:狀態ST,低2位DOD1,16進制 |
901F輸出示例
{ "cct":"000001.00",//當前累積流量 "atosd":"000001.00",//結算日累積流量 "date":"0000-00-00-00-00-00",//實時時間 "st":"02ff",//狀態ST 16進制 "valve":"02"//狀態ST 低2位 D0 D1 16進制(即閥門狀態) } |
8102輸出示例
8105輸出示例
{
"seq":"01",//本次購買序號
"aom":"000001.00",//本次購入金額
"ca":"000001.00",//累計購入金額
"ra":"000001.00",//剩余金額
"st":"02ff",//狀態ST 16進制
"valve":"02"//狀態ST 低2位 D0 D1 16機制
}
1. 讀901F
msg.address = '00202307160177' //address 表地址 msg.type = '10' //type 表類型 msg.cmd = '01' //cmd 控制碼 msg.ret = '81' //ret 正常應答控制碼 msg.datalen = '03' //datalen 數據長度 msg.identify = '901F' //identify 數據標識 msg.seq = '00' //seq 序列號 return msg; |
2. 寫數據:開閥
msg.address = '00202307160177' //address 表地址 msg.type = '10' //type 表類型 msg.cmd = '2A' //cmd 控制碼 msg.ret = 'A5' //ret 正常應答控制碼 msg.datalen = '04' //datalen 數據長度 msg.identify = 'A017' //identify 數據標識 msg.seq = '00' //seq 序列號 msg.val = '55' //val 值 return msg; |
源碼/教程:https://iotrouter.yuque.com/zn3vdn/eg8000/xlkzl9b4ubz345a3
讀取超時:請檢查【表地址】等參數是否正確、物理線路是否正常。計量儀表本身可能不支持某些數據標識
讀取錯誤:數據無法解析,CJ188節點的輸出包含了【請求報文】、【響應報文】,可自行使用函數計算節點將CJ188節點的輸出對象進行解析
